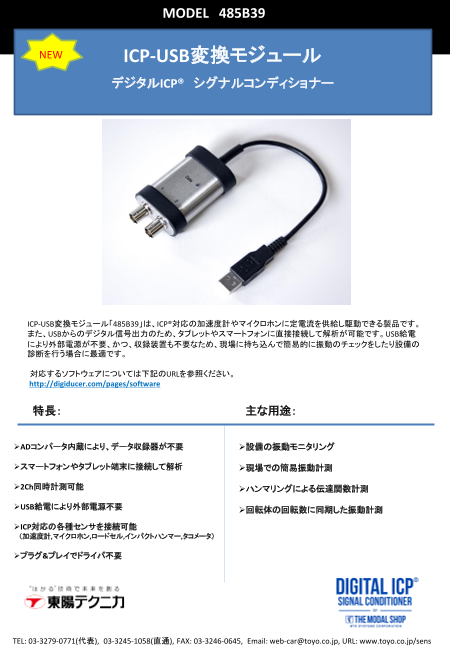

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(454.8Kb)

USB接続可能な「シグナルコンディショナ」

製品カタログ

【東陽テクニカ】ICP-USB変換モジュール Model 485B39  USB給電でICP®対応の加速度計やマイクロホンを2系統接続可能なシグナルコンディショナ。

ICP-USB変換モジュール「485B39」は、ADコンバータを内蔵し、USB接続でデジタル信号を出力する画期的なデバイスであり、従来必須の信号収録装置が不要です。また、タブレットからのUSB給電でICP®対応の加速度計やマイクロホンが駆動するため、接続するだけでプラグアンドプレイな計測が行えます。

関連メディア

このカタログについて

ドキュメント名 USB接続可能な「シグナルコンディショナ」
ドキュメント種別 製品カタログ
ファイルサイズ 454.8Kb
登録カテゴリ
取り扱い企業 株式会社東陽テクニカ (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
ハブダイナモメーター「ROTOTEST(R) Energy(TM)」
製品カタログ

株式会社東陽テクニカ

この企業の関連カタログの表紙
マルチビーム方式 LiDARで周辺環境 / 路面形状を計測
製品カタログ

株式会社東陽テクニカ

このカタログの内容

Page1

MODEL 485B39 NEW ICP-USB変換モジュール デジタルICP® シグナルコンディショナー ICP-USB変換モジュール「485B39」は、ICP®対応の加速度計やマイクロホンに定電流を供給し駆動できる製品です。 また、USBからのデジタル信号出力のため、タブレットやスマートフォンに直接接続して解析が可能です。USB給電 により外部電源が不要、かつ、収録装置も不要なため、現場に持ち込んで簡易的に振動のチェックをしたり設備の 診断を行う場合に最適です。 対応するソフトウェアについては下記のURLを参照ください。 http://digiducer.com/pages/software 特長: 主な用途: ➢ADコンバータ内蔵により、データ収録器が不要 ➢設備の振動モニタリング ➢スマートフォンやタブレット端末に接続して解析 ➢現場での簡易振動計測 ➢2Ch同時計測可能 ➢ハンマリングによる伝達関数計測 ➢USB給電により外部電源不要 ➢回転体の回転数に同期した振動計測 ➢ICP対応の各種センサを接続可能 (加速度計,マイクロホン,ロードセル,インパクトハンマー,タコメータ) ➢プラグ&プレイでドライバ不要 TEL: 03-3279-0771(代表), 03-3245-1058(直通), FAX: 03-3246-0645, Email: web-car@toyo.co.jp, URL: www.toyo.co.jp/sens
Page2

MODEL 485B39 製品仕様: 主な性能: チャンネル数 2 電圧レンジ(公称値)(*1) ±10Vpk ADコンバータ分解能 24ビット(*2) 周波数レンジ(±5%) 0.8Hz-20.7kHz サンプルレート 8, 11.025, 16, 22.05, 32, 44.1, 48[kHz] アンチエイリアシングローパスフィルター(-3dB at 48kHz) 22.9kHz(*3) ACハイパスフィルター(-3dB) 0.5Hz~1Hz(*4) デジタル出力インターフェイス USB クラス1オーディオ 環境性能: 温度範囲(動作) -10℃~80℃ 温度範囲(保管) -40℃~80℃ 電気的仕様: 励起電圧(Toセンサ:±5%) 24VDC 定電流値(±5%) 4mA DC消費電力(USB) <500mW(5V at 100mA) 立ち上がり時間 1.5秒 電気的絶縁 接地絶縁 物理的性能: 筐体材質 ステンレス鋼 サイズ(長さ x 幅 x 高さ) 60mm x 39mm x 19mm 重量 125グラム センサ入力部 BNCジャック (ポート数2) デジタル出力部 23cm 一体型USBケーブル USBコネクタ タイプA (*1) ±8V pk, 保証値 (*2) ソフトウェアで16ビットも選択可 (*3)サンプルレートに比例 (*4)サンプルレートに依存(8kHz~48kHz) インパクトハンマー スマートフォン マイクロホン 485B39 タブレット端末 加速度計 レーザタコメータ PC 接続イメージ TEL: 03-3279-0771(代表), 03-3245-1058(直通), FAX: 03-3246-0645, Email: web-car@toyo.co.jp, URL: www.toyo.co.jp/sens
