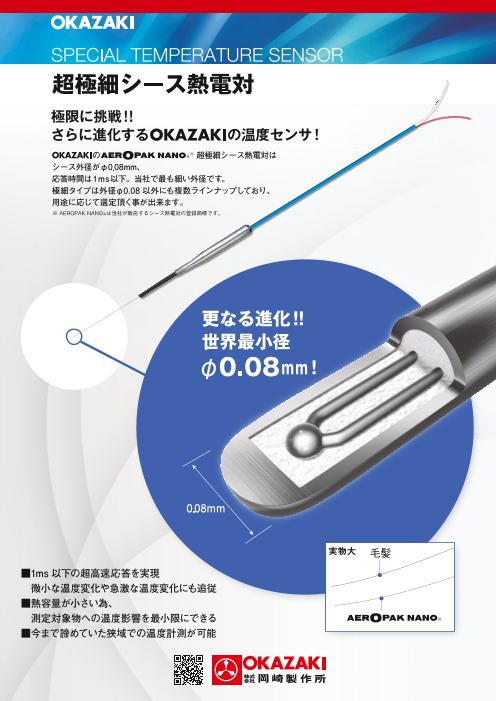

あらゆる角度に自由自在に曲げる事が可能で高速に温度を計測したり小さな測定物等で正確に温度をキャッチ!
φ0.1から更に進化した世界最小径φ0.08を実現!
応答時間は1ms以下、当社でもっとも細い外径です。
このカタログについて
ドキュメント名 | 工業用温度センサ 世界最小径Φ0.08 超極細シース熱電対 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1.1Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社岡崎製作所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
![](https://static.cluez.biz/common/img/base/loading.gif)
このカタログの内容
Page2
ULTRA-FINE SHEATHED THERMOCOUPLE
代表形状と形式
L *1 20 S 80
約20 5
φ0.08~φ0.5 約8 φ3.2 補償導線
OKAZAKI ULTRA FINE 補強パイプ スリーブ
超極細シース熱電対 (304SS)(304SS)
M4用圧着端子
エポキシ樹脂充填
熱収縮チューブ 熱電対の種類: K
シース外径φ0.25以下の標準仕様です。 素線数 : シングルエレメント
測温接点 : U(#9)非接地型
シース材質 : NCF600(インコネル600相当)
クラス : 2(JIS C1605-’95)
補償導線種類: EXD-SS(一般用)
・熱収縮チューブと補強パイプはシース外径より太い為、挿入長さにご注意下さい。 EXS-2(耐熱用熱電対線)
・シース外径φ0.15以下の製品の補償導線は、EXS-2となります。 EXS-3(耐熱用熱電対線) T32
電気的及び物理的特性
シース外径(mm) φ0.08 φ0.1 φ0.15 φ0.25 φ0.5
電気的特性 絶縁抵抗値 1MΩ/3VDC 5MΩ/25VDC
物理的特性 応答(63.2%)*4 1ms以下 約1ms 2ms 4ms 16ms
製作長さ(mm) 300*2 300*2 500*2 フリー
その他
使用温度範囲(℃)*3 400 400 400 500 600
標 準 試 験 温 度( ℃) 100 300
+40 +10
*1:L寸法に公差があります。φ0.08~φ0.15の場合-10、φ0.25~φ0.5の場合- 5 但し、L=150以上の製品は左記公差もしくは±1.5%の大きい方とする。
*2:往復抵抗値が大きく測定誤差の要因となりますので長尺は推奨できません。
*3:短時間(使い捨て)であれば1000℃程度まで測定可能です。
*4:常温→100℃沸騰水中
●応答速度は社内試験、計算値等を参考に記載したもので保証値ではありません。
(標準品はシース先端部が若干大きくなります。同径仕上げをご希望の場合は事前にお問い合わせ下さい。)
