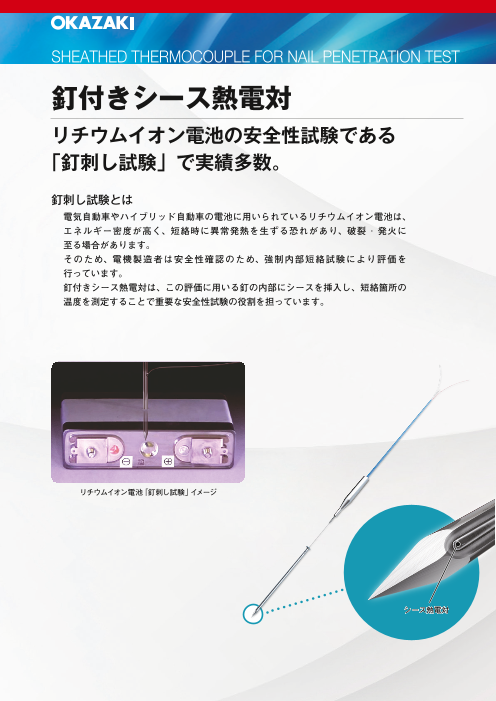

Page1
SHEATHED THERMOCOUPLE FOR NAIL PENETRATION TEST
釘付きシース熱電対
リチウムイオン電池の安全性試験である
「釘刺し試験」で実績多数。
釘刺し試験とは
電気自動車やハイブリッド自動車の電池に用いられているリチウムイオン電池は、
エネルギー密度が高く、短絡時に異常発熱を生ずる恐れがあり、破裂 · 発火に
至る場合があります。
そのため、電機製造者は安全性確認のため、強制内部短絡試験により評価を
行っています。
釘付きシース熱電対は、この評価に用いる釘の内部にシースを挿入し、短絡箇所の
温度を測定することで重要な安全性試験の役割を担っています。
リチウムイオン電池「釘刺し試験」イメージ
シース熱電対
Page2
SHEATHED THERMOCOUPLE FOR NAIL PENETRATION TEST
外形図
(例1)
L 20 S 160
シース熱電対
スリーブ
釘 (304SS) 補償導線
(耐熱温度:80°CMAX) (耐熱温度:80℃MAX) M4用圧着端子
(例2)
L 20 S 80
釘
スリーブ
シース熱電対 (304SS)
(耐熱温度 : 80°CMAX) 補償導線
(耐熱温度:80℃MAX) M4用圧着端子
〔納入事例〕
熱電対の種類:K シース材質:NCF600eq.
シース外径 :φ0.65 クラス :JIS2級
素線数 :シングルエレメント 補償導線 :テフロン被膜
測温接点 :非接地型
●シース外径、シース材質、熱電対種類、スリーブ、釘の形状や取付方法等についても様々な組み合わせが可能ですので、
詳細は、最寄りの営業所にお問い合わせ下さい。
神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210
国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210
東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL(: 03)5641-0200 FAX(: 03)5641-9100
茨 城 支 店/〒310-0021 茨城県水戸市南町3丁目4番14号 TEL:(029)300-1770 FAX:(029)300-1774
北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL:(048)529-2611 FAX:(048)529-2613
千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL:(0436)24-3594 FAX:(0436)24-3694
横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL:(045)227-1071 FAX:(045)227-1074
名古屋支店/〒461-0005 愛知県名古屋市東区東桜1丁目13番3号 TEL:(052)952-8530 FAX:(052)952-8537
京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL:(075)595-5771 FAX:(075)595-5772
大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL:(06)6447-2610 FAX:(06)6447-2611
高 砂 支 店/〒675-0064 兵庫県加古川市加古川町溝之口700番地 TEL:(079)457-5007 FAX:(079)454-5589
温度センサと電気ヒータの最新情報は 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL:(086)223-3465 FAX:(086)223-0962広 島 支 店/〒730-0015 広島市中区橋本町10-10 TEL:(082)223-0888 FAX:(082)227-7235
https://www.okazaki-mfg.comをご覧下さい。 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL:(093)521-5300 FAX:(093)521-5060
長 崎 支 店/〒850-0055 長崎市中町5-23 TEL:(095)825-5337 FAX:(095)825-5227
●記載内容については改善のため予告なく変更することがありますので、あらかじめご了承下さい。 CAT. NO. OMC-8026
