極低温用温度センサ

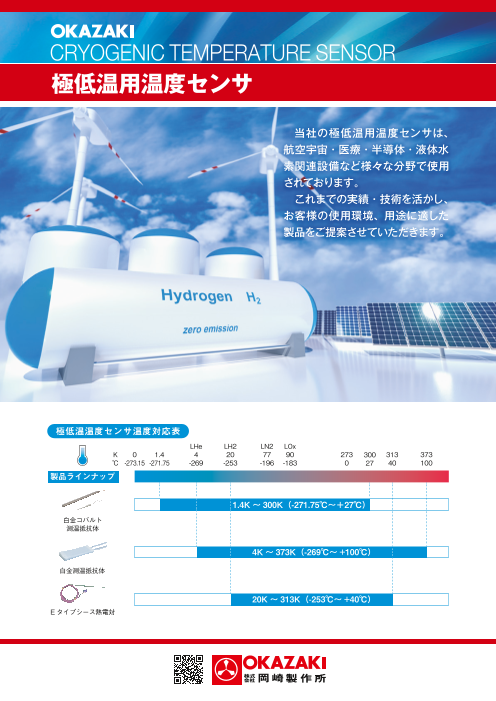

CRYOGENIC TEMPERATURE SENSOR 極低温用温度センサ 　当社の極低温用温度センサは、 航空宇宙・医療・半導体設備など 様々な分野で使用されております。 　これまでの実績・技術を活かし、 お客様の使用環境、用途に適した 製品をご提案させていただきます。 New Product 表面貼付型 耐振白金測温抵抗体 過酷な環境 振動や衝撃のある環境での使用にお薦めのセンサです。 での使用 ・宇宙用温度センサで培った技術を応用 W:4.6mm ・白金抵抗線を強固に巻き付けた高耐振性構造 D:12mm H:1.3mm 抵 抗 値：500Ω/1000Ω/2000Ω（貼付型のみ）at 273K 温度範囲：4K～ 373K 温度ー特性テーブル：1品毎に付属（4点校正 4, 90, 273, 373K） 測定電流：0.1 ～ 1mA シース型 素子寸法：φ1.5×18mm（シース型）、W4.6×D12×H1.3（表面貼付型） 外径：φ4.8～φ8.0 使用実績及び用途：液体水素タンク・配管、人工衛星搭載機器等の温度測定

CRYOGENIC TEMPERATURE SENSOR 白金コバルト測温抵抗体 1.4K～ 300Kまで1本のセンサにより計測でき、4.2K以上は基準テーブルでの運用 が可能です。 更なる 保護管形状・材質、ケーブルも自由にカスタマイズできるため、多くの環境で 使用できます。 極低温 抵 抗 値：100Ω/1000Ω at 273K に挑戦 温度範囲：1.4K ～ 300K（温度校正は1.5Kまで、4K以下は一品一葉テーブルでの計測） 許 容 差：±0.5K at 4K ～ 40K、±1K at 273K 測定電流：0.1 ～ 1mA 素子寸法：φ1.4×12mm 使用実績：MRI、GM冷凍機等の温度測定 防爆規格：本質安全防爆認定機関CML R202シリーズ対応 L 1000 保護管 （316SS） PtCo D（mm） L（mm） リード線 100Ω 2.0 25 感温部 エポキシ樹脂充塡 1000Ω 3.5 50 （PtCo 100Ω/1000Ω） カプセル形 Eタイプシース型熱電対 シース型熱電対のため、高応答性、設置が容易、防爆検定対応品もあり、利便性 がよいセンサです。商業用設備のタンク内温度計測などに適しております。 熱電対での エレメント：Eタイプ温 度 範 囲：20K～ 313K 極低温測定 シース外径：φ1.0、φ1.6許 容 差：±2.5K at 106K ～ 313K、 ±0.015 | t-273.15 | K at 20K ～ 106K 使 用 実 績：液体水素タンク・配管等の温度測定 防 爆 規 格：耐圧防爆、本質安全防爆対応 オプション ご希望に応じて検討致しますので、お問合せ下さい。主なオプションは、以下のとおりです。 温度計形状：測定部・取合・MIケーブル型等の形状・材質、防爆対応、リード線等の材料変更のカスタマイズ 温 度 検 査：校正温度の追加、1品毎の温度ー特性テーブルの作成（国際MRA対応JCSS認定事象者） 温度変換器：変換器への温度－特性テーブルの入力設定 メンテナンス：定期的な温度校正が可能（温度指示値確認のため） 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL：（078）251-8200 FAX：（078）251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL：（078）251-8200 FAX：（078）251-8210 東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL（: 03）5641-0200 FAX（: 03）5641-9100 茨 城 支 店/〒310-0021 茨城県水戸市南町3丁目4番14号 TEL：（029）300-1770 FAX：（029）300-1774 北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL：（048）529-2611 FAX：（048）529-2613 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL：（0436）24-3594 FAX：（0436）24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL：（045）227-1071 FAX：（045）227-1074 名古屋支店/〒461-0005 愛知県名古屋市東区東桜1丁目13番3号 TEL：（052）952-8530 FAX：（052）952-8537 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL：（075）595-5771 FAX：（075）595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL：（06）6447-2610 FAX：（06）6447-2611 高 砂 支 店/〒675-0064 兵庫県加古川市加古川町溝之口700番地 TEL：（079）457-5007 FAX：（079）454-5589 温度センサと電気ヒータの最新情報は 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL：（086）223-3465 FAX：（086）223-0962広 島 支 店/〒730-0015 広島市中区橋本町10-10　 TEL：（082）223-0888 FAX：（082）227-7235 https://www.okazaki-mfg.comをご覧下さい。 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL：（093）521-5300 FAX：（093）521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL：（095）825-5337 FAX：（095）825-5227 ●記載内容については改善のため予告なく変更することがありますので、あらかじめご了承下さい。 CAT. NO. OMC-8008 ●校正業務･校正範囲等は順次拡大を進めています｡詳しくは営業窓口へお問い合せ下さい。 初 版 発 行 2016年 6月 1000部 第4版1刷発行 2020年 9月 1000部 φD
