スラスタ用温度センサ／可動型着火バーナセンサ
・急激な温度変化を検知する、着火検知用のセンサ
・可動型は、着火検知後に温度センサを可動させる装置を装備
・一般工業用機器から宇宙用機器まで幅広い用途を持った着火バーナセンサ
・室温から約900℃までの温度変化をモニタ可能
・寸法、曲げ形状等、カスタマイズ可能
このカタログについて
| ドキュメント名 | 着火バーナセンサ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社岡崎製作所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

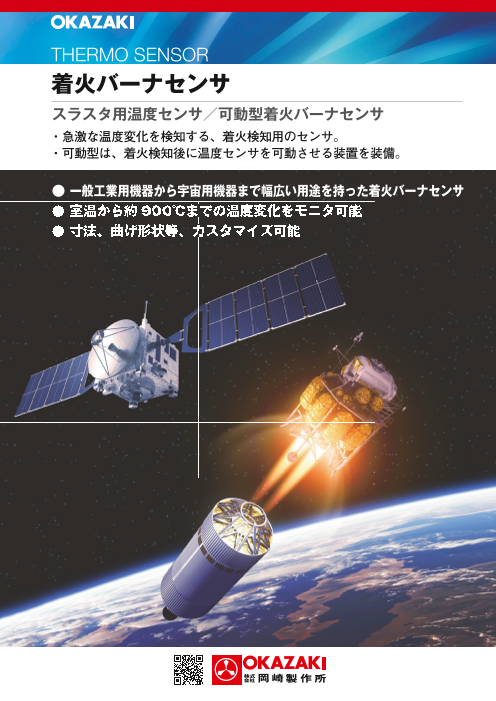

Page1
THERMO SENSOR
着火バーナセンサ
スラスタ用温度センサ／可動型着火バーナセンサ
・急激な温度変化を検知する、着火検知用のセンサ。
・可動型は、着火検知後に温度センサを可動させる装置を装備。
● 一般工業用機器から宇宙用機器まで幅広い用途を持った着火バーナセンサ
● 室温から約900℃までの温度変化をモニタ可能
● 寸法、曲げ形状等、カスタマイズ可能
Page2
THERMO SENSOR
外形図
スラスタ用温度センサ
●耐熱温度：1000℃ ●固有抵抗：200～400Ω ●シングル or ダブルエレメント
16~20 80~100
MIケーブル
(NCF600eq.) スリーブ 延長導線
シングル：Φ2.0 (304SS)
ダ ブ ル：Φ2.3
抵抗素子
可動型着火バーナセンサ
●着火検知後は感温（抵抗素子）部を後方へ移動させる。
●炎が長時間ある所でもセンサを稼働させ、センサの寿命を伸ばす。
●可動部は、Oリングを内蔵させ圧力保持も可能。
16~20 80~100
MIケーブル
(NCF600eq.) Oリング スリーブ 延長導線(304SS)
可動装置
可動装置にて可動させる
抵抗素子
抵抗素子
神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL(078)251-8200 FAX(078)251-8210
国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL(078)251-8200 FAX(078)251-8210
東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL(03)5641-0200 FAX(03)5641-9100
茨 城 支 店/〒310-0803 茨城県水戸市城南2丁目1-20 TEL(029)300-1770 FAX(029)300-1774
北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL(048)529-2611 FAX(048)529-2613
千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL(0436)24-3594 FAX(0436)24-3694
横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL(045)227-1071 FAX(045)227-1074
名古屋支店/〒461-0005 名古屋市東区東桜1丁目13-3 TEL（052）952-8530 FAX（052）952-8537
京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL(075)595-5771 FAX(075)595-5772
大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL(06)6447-2610 FAX(06)6447-2611
高 砂 支 店/〒675-0064 兵庫県加古川市加古川町溝之口700番地 TEL(079)457-5007 FAX(079)454-5589
岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL(086)223-3465 FAX(086)223-0962
広 島 支 店/〒730-0015 広島市中区橋本町10-10 TEL(082)223-0888 FAX(082)227-7235
https://www.okazaki-mfg.comをご覧ください。 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL(093)521-5300 FAX(093)521-5060長 崎 支 店/〒850-0055 長崎市中町5-23 TEL(095)825-5337 FAX(095)825-5227
CAT. NO. OMC-8024
初 版 発 行 2018年 6月 1000部
min.Φ5
(Φ5)
