磁気式 TMR
磁気方式による非接触電流計測
優れた精度と低消費電流
低ノイズ:0.27mVpp
低電流測定レンジ製品もラインアップ
±300A, ±400A, ±500A （F.S）
低消費電流 6mA
低磁気残留誤差 2mV
校正済み（オフセット・感度）
バスバー形状のカスタムデザインが可能
このカタログについて
| ドキュメント名 | 電流センサー |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 390Kb |
| 登録カテゴリ | |
| 取り扱い企業 | サンコール株式会社 (この企業の取り扱いカタログ一覧) |

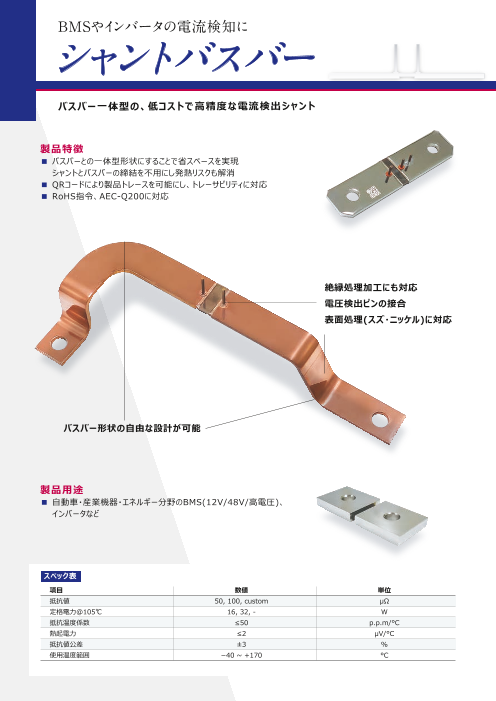

この企業の関連カタログ
このカタログの内容
Page1
磁気式電流センサー
磁気方式で高精度±１％以下
製品特徴
■ 磁気方式による非接触電流計測
■ 優れた精度と低消費電流
■ 低ノイズ:0.27mVpp
■ 低消費電流 ６mA
■ 低磁気残留誤差: 2mV
■ 校正済み（オフセット・感度）
■ バスバー形状のカスタムデザインが可能
■ 低電流測定レンジの製品もラインアップ TMC IC 搭載
±300A ,±400A ,±500A（F.S）
製品用途
■ 車載BMS
■ ジャンクションボックス/インバーター
■ 急速充電設備
寸法図 接続例
85
スペック表
パラメータ 仕様 パラメータ 仕様
電流検出範囲 定格: ±400A (ピーク時: ±800A ＜30sec ) 消費電流 6mA
測定精度 ≦±1%(F.S) 入力電源 +5V±0.25V
最大電流 ±1,600A＜1sec 使用温度範囲 ー40℃ ～ +125℃
絶縁電圧 3,000V(AC) コネクタ Molex connector 5P(Gold plate) 560020-0530
応答速度 <4μsec(di/dt 100A/μs) 品質保証 AEC-Q100
出力値 +2.5V±2V @1,000A（オフセット誤差±3mV) ※ここに記載されている内容は予告なく変更されることがあります。
お問い合わせ
TEL 075（881）8123（ ダイヤWルEBイン）
サンコール株式会社 営業本部 Email contact@suncall.co.jp Suncall Shunt
20230110
2 18
5.8
Φ9
