高硬度鋼加工用 エポックTHシリーズに、信頼と実績のパワーミル刃形が登場！
EPP-TH（エポックTHパワーミル Epoch TH Power Mill）
CEP(S/R/L)-TH（エポックTHハード Epoch TH Hard）
EPBT（エポックTHハードボール Epoch TH Hard Ball）
・ナノ結晶材料からなる新組成系皮膜の採用により、優れた耐熱性と高硬度化を実現した新開発のナノコンポジットコーティング材料です。
・プリハードン鋼から焼入れ鋼の高速切削・高能率加工に威力を発揮します。
・焼入れ鋼（４５～６０HRC）：SKD11、SKD61、SKH、SUS４２０系プリハードン鋼：CENA1、NAK80等で、長寿命・高品質加工が可能です。
・切削加工時における発熱が少なくドライ切削にも適します
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | エポックTHシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社MOLDINO (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
エポックTHシリーズ
Epoch TH series
EPP-TH（エポックTHパワーミル Epoch TH Power Mill）
CEP(S/R/L)-TH（エポックTHハード Epoch TH Hard）
EPBT（エポックTHハードボール Epoch TH Hard Ball）
図、表等のデータは試験結果の一例であり、保証値ではありません。
「 」は株式会社MOLDINOの登録商標です。
The diagrams and table data are examples of test results, and are not guaranteed values.
“ ” is a registered trademark of MOLDINO Tool Engineering, Ltd.
安 全 上 の ご 注 意 Attentions on Safety
1. 取扱上のご注意 1. Cautions regarding handling
（１）工具をケース（梱包）から取り出す際は、工具の飛び出し、落下にご注意ください。特に工具刃部との接 (1) When removing the tool from its case (packaging), be careful that the tool does not pop out or is
触には十分ご注意をお願いします。 dropped. Be particularly careful regarding contact with the tool flutes.
（２）鋭利な切れ刃を有する工具を取扱う際は、切れ刃を素手で直接触れないように注意してください。 (2) When handling tools with sharp cutting flutes, be careful not to touch the cutting flutes directly with
2. 取付け時のご注意 your bare hands.
（１）ご使用前に、工具の傷・割れ等の外観確認を行っていただき、コレットチャック等への取付けは確実に 2. Cautions regarding mounting
行ってください。 (1) Before use, check the outside appearance of the tool for scratches, cracks, etc. and that it is firmly
（２）ご使用中に、異常な振動等が発生した場合は、直ちに機械を停止させて、その振動の原因を取り除い mounted in the collet chuck, etc.
てください。 (2) If abnormal chattering, etc. occurs during use, stop the machine immediately and remove the cause
3. 使用上のご注意 of the chattering.
（１）切削工具あるいは被削材の寸法・回転の方向は、あらかじめ確認しておいてください。 3. Cautions during use
（２）標準切削条件表の数値は、新しい作業の立上げの目安としてご利用ください。切込みが大きい場合、 (1) Before use, confirm the dimensions and direction of rotation of the tool and milling work material.
使用機械の剛性が小さい場合あるいは被加工物の性状に応じて切削条件を適正に調整してご使用 (2) The numerical values in the standard cutting conditions table should be used as criteria when starting
ください。 new work. The cutting conditions should be adjusted as appropriate when the cutting depth is large,
（３）切削工具材料は硬質の材料です。ご使用中に破損して飛散する場合があります。また、切りくずが飛 the rigidity of the machine being used is low, or according to the conditions of the work material.
散することがあります。これらの飛散物等は作業者を切傷させ、火傷あるいは目に入って負傷させる恐 (3) Cutting tools are made of a hard material. During use, they may break and fly off. In addition, cutting
れがありますので、工具をご使用中はその周囲に安全カバーを取付け、保護めがね等の保護具を着用 chips may also fly off. Since there is a danger of injury to workers, fire, or eye damage from such
して安全な環境下での作業をお願いいたします。 flying pieces, a safety cover should be attached when work is performed and safety equipment such
（４）切削中に発生する火花や、破損による発熱や、切りくずによる引火・火災の危険があります。引火や as safety goggles should be worn to create a safe environment for work.
爆発の危険のあるところでは使用しないでください。不水溶性切削液をご使用される場合は防火対 (4) There is a risk of fire or inflammation due to sparks, heat due to breakage, and cutting chips. Do not
策を必ず行なってください。 use where there is a risk of fire or explosion. Please caution of fire while using oil base coolant, fire
（５）工具を本来の目的以外にはご使用にならないでください。 prevention is necessary.
4. 再研削時のご注意 (5) Do not use the tool for any purpose other than that for which it is intended.
（１）再研削時期が不適当であると工具が破損する恐れがあります。適正な工具と交換するか、再研削を 4. Cautions regarding regrinding
行ってください。
（２）工具を再研削しますと粉塵が発生します。再研削時にはその周囲に安全カバーを取付け、保護め (1) If regrinding is not performed at the proper time, there is a risk of the tool breaking. Replace the tool
がね等の保護具を着用してください。 with one in good condition, or perform regrinding.
（3）本製品には特定化学物質に指定された コバルト及びその無機化合物が含まれています。再研削等の (2) Grinding dust will be created when regrinding a tool. When regrinding, be sure to attach a safety
加工を加える場合は特定化学物質障害予防規則(特化則)に従った取扱いをしてください。 cover over the work area and wear safety clothes such as safety goggles, etc.
(3) This product contains the specified chemical substance cobalt and its inorganic compounds. When
5. 工具に関して、安全上の問題点・不明の点・その他相談がありましたら フ リ ーダ イ ヤ ル 技 術 相 談 へ performing regrinding or similar processing, be sure to handle the processing in accordance with
ご相談ください。 thelocal laws and regulations regarding prevention of hazards due to specified chemical substances.
ホームページ フリーダイヤル技術相談
https://www.moldino.com
MOLDINO Tool Engineering, Ltd.
本社 〒130-0026 東京都墨田区両国4-31-11（ヒューリック両国ビル８階） 工具選定データベース【 TOOLSEARCH】
03-6890-5101 FAX 03-6890-5134
International Sales Dept .: +81-3-6890-5103 FAX +81-3-6890-5128
営業企画部 ☎03-6890-5102 FAX03-6890-5134 海外営業部 ☎03-6890-5103 FAX03-6890-5128
東京営業所 ☎03-6890-5110 FAX03-6890-5133 静岡営業所 ☎054-273-0360 FAX054-273-0361
東北営業所 ☎022-208-5100 FAX022-208-5102 名古屋営業所 ☎052-687-9150 FAX052-687-9144
新潟営業所 ☎0258-87-1224 FAX0258-87-1158 大阪営業所 ☎06-7668-0190 FAX06-7668-0194
東関東営業所 ☎0294-88-9430 FAX0294-88-9432 中四営業所 ☎082-536-2001 FAX082-536-2003
長野営業所 ☎0268-21-3700 FAX0268-21-3711 九州営業所 ☎092-289-7010 FAX092-289-7012
北関東営業所 ☎0276-59-6001 FAX0276-59-6005
神奈川営業所 ☎046-400-9429 FAX046-400-9435
ヨーロッパ／MOLDINO Tool Engineering Europe GmbH Itterpark 12, 40724 Hilden, Germany. TEL : +49-(0)2103-24820, FAX : +49-(0)2103-248230
アメリカ／MITSUBISHI MATERIALS U.S.A. CORPORATION 41700 Gardenbrook Road, Suite 120, Novi, MI 48375-1320 U.S.A. TEL : +1(248)308-2620, FAX :+1(248)308-2627
メキシコ／MMC METAL DE MEXICO, S.A. DE C.V. Av. La Cañada No.16, Parque Industrial Bernardo Quintana, El Marques, Querétaro, CP 76246, México TEL : +52-442-1926800 MOLDINO Tool Engineering, Ltd.
ブラジル／MMC METAL DO BRASIL LTDA. Rua Cincinato Braga, 340 13° andar.Bela Vista – CEP 01333-010 São Paulo – SP ., Brasil TEL : +55(11)3506-5600 FAX : +55(11)3506-5677
タ イ／MMC Hardmetal (Thailand) Co.,Ltd. MOLDINO Division 622 Emporium Tower, Floor 22/1-4, Sukhumvit Road, Klong Tan, Klong Toei, Bangkok 10110, Thailand TEL:+66-(0)2-661-8175 FAX:+66-(0)2-661-8176
イ ン ド／MMC Hardmetal India Pvt Ltd. H.O.: Prasad Enclave, #118/119, 1st Floor, 2nd Stage, 5th main, BBMP Ward #11, (New #38), Industrial Suburb, Yeshwanthpura, Bengaluru, 560 022, Karnataka, India. Tel : +91-80-2204-3600 New Produc t News No.314-12 2023-11
掲載価格は2022年10月1日改定後の消費税抜きの単価を表示しております。予告なく、改良・改善のために仕様変更することがあります。
Specifications for the products listed in this catalog are subject to change without notice due to 2023-11（K）
replacement or modification. Printed in JAPAN 2003-11:FP
Page2

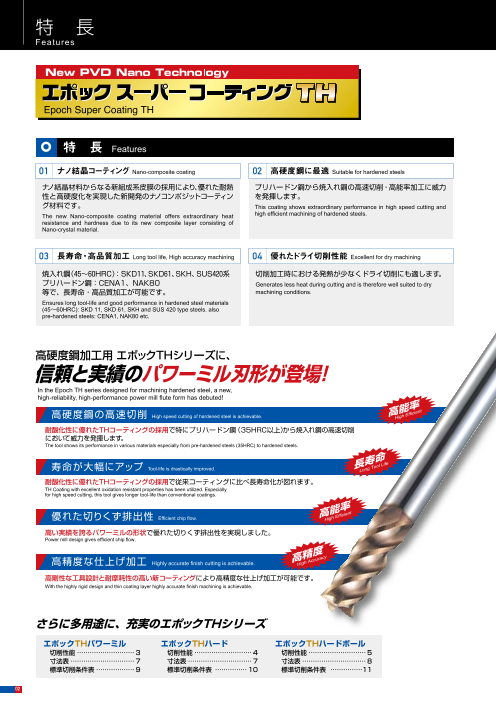

特 長 切削性能
Features Cutt ing Performance
エポックTHパワーミルの切削性能
Cutting performance of EPP-TH
Epoch Super Coating TH

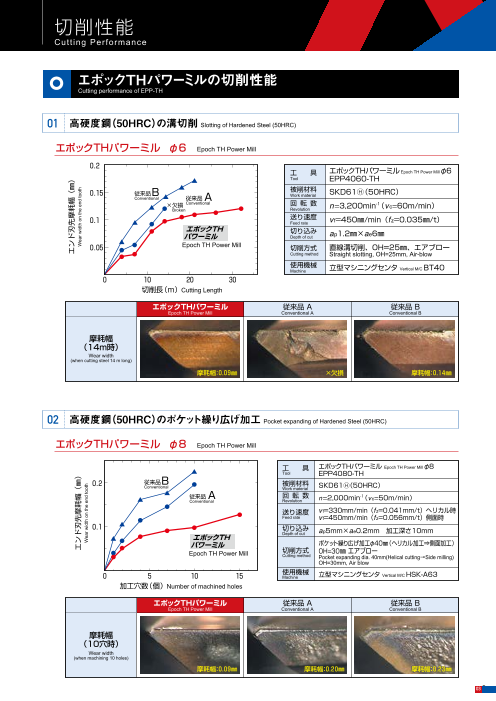

01 高硬度鋼（50HRC）の溝切削 Slotting of Hardened Steel (50HRC)
特 長 Features エポックTHパワーミル φ6 Epoch TH Power Mill
01 ナノ結晶コーティング ０.２
Nano-composite coating 02 高硬度鋼に最適 Suitable for hardened steels 工 具 エポックTHパワーミル Epoch TH Power Mill φ6
Tool EPP4060-TH
ナノ結晶材料からなる新組成系皮膜の採用により、優れた耐熱 プリハードン鋼から焼入れ鋼の高速切削・高能率加工に威力
性と高硬度化を実現した新開発のナノコンポジットコーティン を発揮します。 ０.１５ 従来品B 被削材料
Work material SKD61Ⓗ（50HRC）
Conventional 従来品 A
グ材料です。 This coating shows extraordinary performance in high speed cutting and ×欠損 Conventional 回 転 数
Broken Revolution n=3,200min-1（vc=60m/min）
The new Nano-composite coating material offers extraordinary heat high efficient machining of hardened steels.
resistance and hardness due to its new composite layer consisting of ０.１ 送り速度
Feed rate v f=450㎜/min（fz=0.035㎜/t）
Nano-crystal material. エポックTH 切り込み
パワーミル Depth of cut ap1.2㎜×ae6㎜
０.０５ Epoch TH Power Mill 切削方式 直線溝切削、OH=25㎜、エアブロー
03 長寿命・高品質加工 Long tool life, High accuracy machining 04 優れたドライ切削性能 Excellent for dry machining Cutting method Straight slotting, OH=25mm, Air-blow
使用機械
焼入れ鋼（４５～６０HRC）：SKD11、SKD61、SKH、SUS４２０系 切削加工時における発熱が少なくドライ切削にも適します。 Machine 立型マシニングセンタ Vertical M/C BT40
プリハードン鋼：CENA1、NAK80 ０ １０ ２０ ３０
Generates less heat during cutting and is therefore well suited to dry
等で、長寿命・高品質加工が可能です。 machining conditions. 切削長（m） Cutting Length
Ensures long tool-life and good performance in hardened steel materials
(45～60HRC): SKD 11, SKD 61, SKH and SUS 420 type steels. also エポックTHパワーミル 従来品 A 従来品 B
pre-hardened steels: CENA1, NAK80 etc. Epoch TH Power Mill Conventional A Conventional B
摩耗幅
（14m時）
高硬度鋼加工用エポックTHシリーズに、 Wear width
(when cutting steel 14 m long)
信頼と実績のパワーミル刃形が登場！ 摩耗幅：０.０９㎜ ×欠損 摩耗幅：０.１４㎜
In the Epoch TH series designed for machining hardened steel, a new,
high-reliability, high-performance power mill flute form has debuted!
高硬度鋼の高速切削 High speed cutting of hardened steel is achievable. 高能率ient
High Effic 02 高硬度鋼（50HRC）のポケット繰り広げ加工 Pocket expanding of Hardened Steel (50HRC)
耐酸化性に優れたTHコーティングの採用で特にプリハードン鋼（３５HRC以上）から焼入れ鋼の高速切削
において威力を発揮します。
The tool shows its performance in various materials especially from pre-hardened steels (35HRC) to hardened steels. エポックTHパワーミル φ8 Epoch TH Power Mill
寿命が大幅にアップ Tool-life is drastically improved. 長寿命 Life
Long Tool 工 具 エポックTHパワーミル Epoch TH Power Mill φ8
Tool EPP4080-TH
耐酸化性に優れたTHコーティングの採用で従来コーティングに比べ長寿命化が図れます。 ０.２ 従来品B
TH Coating with excellent oxidation resistant properties has been utilized. Especially Conventional 被削材料
Work material SKD61Ⓗ（50HRC）
for high speed cutting, this tool gives longer tool-life than conventional coatings. 従来品 A 回 転 数
Conventional Revolution n=2,000min-1（vc=50m/min）
高能率icient 送り速度 v f=330mm/min（fz=0.041mm/t）ヘリカル時
優れた切りくず排出性 Efficient chip flow. High Eff Feed rate v f=450mm/min（fz=0.056mm/t）側面時
０.１
高い実績を誇るパワーミルの形状で優れた切りくず排出性を実現しました。 切り込み
Depth of cut ap5mm×ae0.2mm 加工深さ10mm
Power mill design gives efficient chip flow. エポックTH
パワーミル ポケット繰り広げ加工φ40㎜（ヘリカル加工⇒側面加工）
高精度 Epoch TH Power Mill 切削方式 OH=30㎜ エアブロー
Cutting method
高精度な仕上げ加工 curacy Pocket expanding dia. 40mm(Helical cutting→Side milling)
Highly accurate finish cutting is achievable. High Ac OH=30mm, Air blow
高剛性な工具設計と耐摩耗性の高い新コーティングにより高精度な仕上げ加工が可能です。 ０ ５ １０ １５ 使用機械
Machine 立型マシニングセンタ Vertical M/C HSK-A63
With the highly rigid design and thin coating layer highly accurate finish machining is achievable. 加工穴数（個） Number of machined holes
エポックTHパワーミル 従来品 A 従来品 B
Epoch TH Power Mill Conventional A Conventional B
さらに多用途に、充実のエポックTHシリーズ
摩耗幅
エポックTHパワーミル エポックTHハード エポックTHハードボール （10穴時）
切削性能 ………………………3 切削性能 ………………………4 切削性能 ………………………5 Wear width
寸法表 …………………………7 寸法表 …………………………7 寸法表 …………………………8 (when machining 10 holes)
標準切削条件表………………9 標準切削条件表 ……………10 標準切削条件表 ……………11 摩耗幅：０.０９㎜ 摩耗幅：０.２０㎜ 摩耗幅：０.２３㎜
02 03 3
エンド刃先摩耗幅（㎜）
エンド刃先摩耗幅（㎜） Wear width on the end tooth
Wear width on the end tooth
