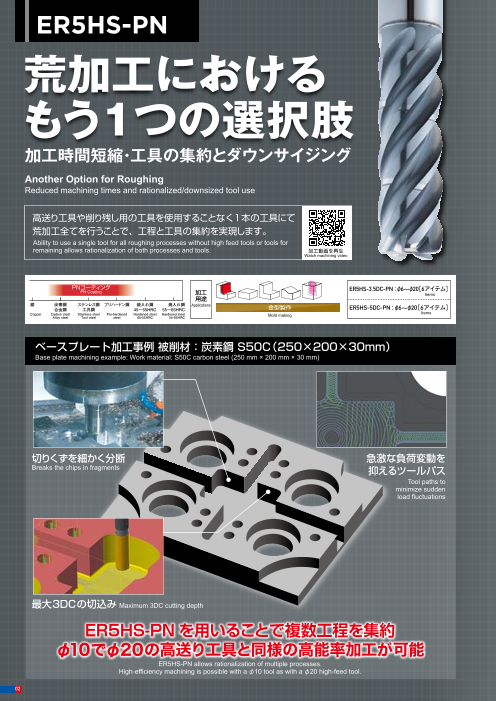

ER5HS-PN 従来加工法 高能率側面切削 荒加工における 等高線加工 （負荷制御ツールパス） Conventional machining Adaptive milling Contouring (Adaptive milling tool path) もう１つの選択肢 加工時間短縮・工具の集約とダウンサイジング Another Option for Roughing Reduced machining times and rationalized/downsized tool use 荒加工 Roughing 荒加工 Roughing 高送り工具や削り残し用の工具を使用することなく1本の工具にて 荒加工全てを行うことで、工程と工具の集約を実現します。 高送り工具φ20 Ability to use a single tool for all roughing processes without high feed tools or tools for High feed tool φ20 ER5HS-PN φ10 remaining allows rationalization of both processes and tools. 加工動画を再生 Watch machining video n=2,710min-1 (vc=170m/min) n=6,370min-1 (vc=200m/min) vf=8,130mm/min (fz=1.0mm/t) vf=3,820mm/min (fz=0.12mm/t) Q=95cm3/min ap=0.6mm ae=14.0mm Q=68cm3/min ap=25.0mm ae=1.0mm PNコーティング PN Coating 加工 ER5HS-3.5DC-PN :φ6～φ2［0 6ア イテム］ Items 用途 銅 炭素鋼 ステンレス鋼 プリハードン鋼 焼入れ鋼 焼入れ鋼 Applications 合金鋼 工具鋼 45～55HRC 55～65HRC 金型製作 ER5HS-5DC-PN :φ6～φ2［0 6ア イテム］ Copper Carbon steel Stainless steel Pre-hardened Hardened steel Hardened steel Mold making Items Alloy steel Tool steel steel 45̃55HRC 55̃65HRC 削り残し加工 Remaining ベースプレート加工事例 被削材：炭素鋼 S50C（250×200×30mm） ラジアスエンドミルφ10 Radius end mill φ10 Base plate machining example: Work material: S50C carbon steel (250 mm × 200 mm × 30 mm) n=3,200min-1 (vc=100m/min) vf=960mm/min (fz=0.075mm/t) ap=10.0mm 穴加工 ER5HS-PN Drilling 荒加工から穴加工まで 切りくずを細かく分断 急激な負荷変動を ドリルφ12（貫通穴用） Breaks the chips in fragments Drill φ12 (for through hole) 抑えるツールパス 1本の工具、1工程で完結 Tool paths to From roughing to helical milling minimize sudden n=3,200min-1 (vc=120m/min) completed in a single process using a single tool load fluctuations vf=700mm/min (f=0.22mm/rev) 工程数：3　工具本数：3 工程数：1　工具本数：1 実加工時間：1時間 8分 実加工時間：33分 最大3DCの切込み Maximum 3DC cutting depth 3 processes using 3 tools 1 process using 1 tool Actual machining time: 1 hour 8 minutes Actual machining time: 33 minutes ER5HS-PNを用いることで複数工程を集約 φ10でφ20の高送り工具と同様の高能率加工が可能 ER5HS-PNφ10 1本で加工時間を従来比52％削減 ER5HS-PN allows rationalization of multiple processes. High-efficiency machining is possible with a φ10 tool as with a φ20 high-feed tool. Using a single ER5HS-PN φ10 tool reduces machining time by 52%. 02 03

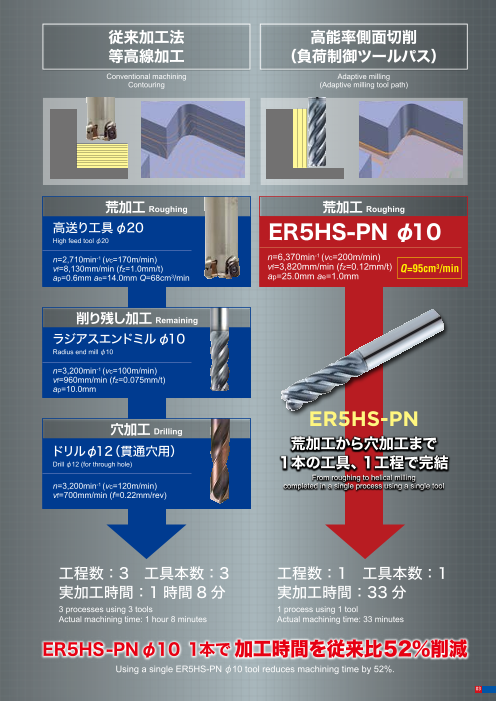

ER5HS-PN 従来加工法 高能率側面切削 荒加工における 等高線加工 （負荷制御ツールパス） Conventional machining Adaptive milling Contouring (Adaptive milling tool path) もう１つの選択肢 加工時間短縮・工具の集約とダウンサイジング Another Option for Roughing Reduced machining times and rationalized/downsized tool use 荒加工 Roughing 荒加工 Roughing 高送り工具や削り残し用の工具を使用することなく1本の工具にて 荒加工全てを行うことで、工程と工具の集約を実現します。 高送り工具φ20 Ability to use a single tool for all roughing processes without high feed tools or tools for High feed tool φ20 ER5HS-PN φ10 remaining allows rationalization of both processes and tools. 加工動画を再生 Watch machining video n=2,710min-1 (vc=170m/min) n=6,370min-1 (vc=200m/min) vf=8,130mm/min (fz=1.0mm/t) vf=3,820mm/min (fz=0.12mm/t) Q=95cm3/min ap=0.6mm ae=14.0mm Q=68cm3/min ap=25.0mm ae=1.0mm PNコーティング PN Coating 加工 ER5HS-3.5DC-PN :φ6～φ2［0 6ア イテム］ Items 用途 銅 炭素鋼 ステンレス鋼 プリハードン鋼 焼入れ鋼 焼入れ鋼 Applications 合金鋼 工具鋼 45～55HRC 55～65HRC 金型製作 ER5HS-5DC-PN :φ6～φ2［0 6ア イテム］ Copper Carbon steel Stainless steel Pre-hardened Hardened steel Hardened steel Mold making Items Alloy steel Tool steel steel 45̃55HRC 55̃65HRC 削り残し加工 Remaining ベースプレート加工事例 被削材：炭素鋼 S50C（250×200×30mm） ラジアスエンドミルφ10 Radius end mill φ10 Base plate machining example: Work material: S50C carbon steel (250 mm × 200 mm × 30 mm) n=3,200min-1 (vc=100m/min) vf=960mm/min (fz=0.075mm/t) ap=10.0mm 穴加工 ER5HS-PN Drilling 荒加工から穴加工まで 切りくずを細かく分断 急激な負荷変動を ドリルφ12（貫通穴用） Breaks the chips in fragments Drill φ12 (for through hole) 抑えるツールパス 1本の工具、1工程で完結 Tool paths to From roughing to helical milling minimize sudden n=3,200min-1 (vc=120m/min) completed in a single process using a single tool load fluctuations vf=700mm/min (f=0.22mm/rev) 工程数：3　工具本数：3 工程数：1　工具本数：1 実加工時間：1時間 8分 実加工時間：33分 最大3DCの切込み Maximum 3DC cutting depth 3 processes using 3 tools 1 process using 1 tool Actual machining time: 1 hour 8 minutes Actual machining time: 33 minutes ER5HS-PNを用いることで複数工程を集約 φ10でφ20の高送り工具と同様の高能率加工が可能 ER5HS-PNφ10 1本で加工時間を従来比52％削減 ER5HS-PN allows rationalization of multiple processes. High-efficiency machining is possible with a φ10 tool as with a φ20 high-feed tool. Using a single ER5HS-PN φ10 tool reduces machining time by 52%. 02 03

ER5HS-PNの特長 加工事例 Features of ER5HS-PN Field data 高能率側面切削に必要な３つの工具特性 Three tool features required for adaptive milling ポケットの彫り込み加工 Pocketing びびりを抑制 切りくず詰まり低減 欠損を抑制 Minimizes chattering Reduces chip clogging Minimizes edge chipping 被削材 Work material：S50C　　機械 Machine： 立型MC Vertical MC (BT40)　 ポケットサイズ Pocket size クーラント 80×180×29ｍｍ Coolant： エアーブロー Airblow 　　突出し量 Overhang：40mm　 5枚刃＆不等分割 工具 Tool： ER5HS10-PN（φ10×5NT）、従来品 Conventiona（l φ10×4NT） (α≠β≠γ≠δ≠ε) 5 flutes & Unequal pitch 防振性 高能率な条件においてもびびらず、安定した加工を実現します。 切 削 条 件 Cutting conditions n=4,775min-1 Vibration prevention Ensures consistent machining without chattering even under high-efficiency conditions. (vc=150m/min) 　vf=2,865mm/min ap×ae=29×0.8mm Q=66cm3/min ε α ER5HS-PN 従来品 Conventional ER5HS-PN δ β 継続使用可能 Still usable γ 従来品 チップブレーカー Conventional 欠損 1mm 1mm 2段逃げ形状 Double relief profile チップブレーカー Chip breaker damage Chip breaker 3時間50分加工後 14分加工後 防振性 Vibration prevention 耐欠損性 Edge chipping resistance 切りくず排出性 Chip discharge 耐欠損性 Edge chipping チップブレーカー チップブレーカー characteristics resistance 0 30 60 90 120 150 180 210 240 緩い角度の逃げ面が被削材 刃先剛性を高め、高能率な条件 長い切りくずを分断し、閉塞域でも 特殊なチップブレーカーの形状が応力の 欠損なし 欠損 と接触し、振動を減衰します。 切削時間 Cutting time（min） においても欠けを抑制します。 詰まりによるトラブルを低減します。 集中を分散させ、欠けを抑制します。 Chip breaker undamaged Chip breaker damaged Small-angled relief face makes contact after 3 hours 50 minutes of machining after 14 minutes of machining Edge rigidity increased to minimize edge chipping Long chips are fragmented to reduce problems due to Original chip breaker profile disperses stress concentrations to with work material to dampen vibrations. even under high-efficiency conditions. clogging, even in enclosed areas. minimize edge chipping. ●ER5HS-PN ●従来形状 Conventional shape チップブレーカーの欠損なく長時間安定して加工することができます 緩い角度の Capable of consistent machining over extended periods without suffering chip breaker damage. 逃げ面 Small angle relief face 高速度カメラ High-speed camera image 高能率側面切削と等高線加工の比較 Comparison of adaptive milling and contouring 加工方法の比較 Comparison of machining methods 被削材 Work material：S50C　機械 Machine： 立型MC Vertical MC (BT50) ポケットサイズ Pocket size 80×180×29ｍｍ クーラント Coolant： エアーブロー Airblow 　突出し量 Overhang：50mm　 工具 Tool： ER5HS10-50-PN（φ10×5NT）、従来品 Conventiona（l φ10×4NT） ER5HS-PNによる負荷制御ツールパス 従来荒加工用工具による等高線加工 　 Adaptive milling tool paths with ER5HS-PN Contouring using conventional roughing tool 切 削 条 件 ： 高能率側面切削 Adaptive milling 等高線加工 Contouring Cutting conditions n=4,775min-1 (vc=150m/min) n=2,400min-1 (vc=75m/min) vf=2,865mm/min (fz=0.12mm/t) vf=6,720mm/min(fz=0.09mm/t) 径方向切込み量を 隅部、進入部等で急激 ap×ae=29×0.5mm Q=42cm3/min ap×ae=0.6×3mm Q=12cm3/min 制御することにより な加工負荷の増大 加工負荷を抑制 突発的な 安定した加工 【1ポケット加工時間比較】Cutting time comparison for 1 pocket 高能率側面切削 等高線加工 工具損傷 Adaptive milling Contouring ER5HS-PN ER5HS-PN 従来品 Conventional Controlling radial cutting depth 60 minimizes machining load. Machining load increases suddenly 加工時間 Consistent machining at corners or when starting touch 72%短縮 外周刃 on work. 45 Peripheral Cutting time Sudden tool damage reduced by 72% 4ポケット加工時 30 工具先端を 逃げ面摩耗幅 集中的に使用 Relief face wear width 工具の刃長全体を使用 Usage concentrated after machining 15 at tool tip 4 pockets し、軸方向の切込みを 軸方向切込み量 0.5mm 0.35mm 大きくする は小さいが、送り 0 高能率側面切削 等高線加工 12ポケット（3時間24分） 超高能率！ 速度で加工能率 Adaptive milling Contouring 加工後 外周刃全体を使用する (ER5HS-PN) （従来品 Conventional） After 12 pockets を稼ぐ (3 hours 24 minutes) machining ことにより長寿命 ➡軽微な摩耗 Using the entire peripheral portion of flutes extends tool life. → Minimizes wear. Using the entire tool flute length increases axial cutting depth. Since axial cutting depth is small, machining efficiency is maintained Ultrahigh efficiency! by high feed rate. ER5HS-PNと高能率側面切削を組み合わせることにより、高能率＆長寿命を実現 Using the ER5HS-PN in conjunction with adaptive milling improves efficiency and tool life. 04 05 加工時間（min） Cutting time

ER5HS-PNの特長 加工事例 Features of ER5HS-PN Field data 高能率側面切削に必要な３つの工具特性 Three tool features required for adaptive milling ポケットの彫り込み加工 Pocketing びびりを抑制 切りくず詰まり低減 欠損を抑制 Minimizes chattering Reduces chip clogging Minimizes edge chipping 被削材 Work material：S50C　　機械 Machine： 立型MC Vertical MC (BT40)　 ポケットサイズ Pocket size クーラント 80×180×29ｍｍ Coolant： エアーブロー Airblow 　　突出し量 Overhang：40mm　 5枚刃＆不等分割 工具 Tool： ER5HS10-PN（φ10×5NT）、従来品 Conventiona（l φ10×4NT） (α≠β≠γ≠δ≠ε) 5 flutes & Unequal pitch 防振性 高能率な条件においてもびびらず、安定した加工を実現します。 切 削 条 件 Cutting conditions n=4,775min-1 Vibration prevention Ensures consistent machining without chattering even under high-efficiency conditions. (vc=150m/min) 　vf=2,865mm/min ap×ae=29×0.8mm Q=66cm3/min ε α ER5HS-PN 従来品 Conventional ER5HS-PN δ β 継続使用可能 Still usable γ 従来品 チップブレーカー Conventional 欠損 1mm 1mm 2段逃げ形状 Double relief profile チップブレーカー Chip breaker damage Chip breaker 3時間50分加工後 14分加工後 防振性 Vibration prevention 耐欠損性 Edge chipping resistance 切りくず排出性 Chip discharge 耐欠損性 Edge chipping チップブレーカー チップブレーカー characteristics resistance 0 30 60 90 120 150 180 210 240 緩い角度の逃げ面が被削材 刃先剛性を高め、高能率な条件 長い切りくずを分断し、閉塞域でも 特殊なチップブレーカーの形状が応力の 欠損なし 欠損 と接触し、振動を減衰します。 切削時間 Cutting time（min） においても欠けを抑制します。 詰まりによるトラブルを低減します。 集中を分散させ、欠けを抑制します。 Chip breaker undamaged Chip breaker damaged Small-angled relief face makes contact after 3 hours 50 minutes of machining after 14 minutes of machining Edge rigidity increased to minimize edge chipping Long chips are fragmented to reduce problems due to Original chip breaker profile disperses stress concentrations to with work material to dampen vibrations. even under high-efficiency conditions. clogging, even in enclosed areas. minimize edge chipping. ●ER5HS-PN ●従来形状 Conventional shape チップブレーカーの欠損なく長時間安定して加工することができます 緩い角度の Capable of consistent machining over extended periods without suffering chip breaker damage. 逃げ面 Small angle relief face 高速度カメラ High-speed camera image 高能率側面切削と等高線加工の比較 Comparison of adaptive milling and contouring 加工方法の比較 Comparison of machining methods 被削材 Work material：S50C　機械 Machine： 立型MC Vertical MC (BT50) ポケットサイズ Pocket size 80×180×29ｍｍ クーラント Coolant： エアーブロー Airblow 　突出し量 Overhang：50mm　 工具 Tool： ER5HS10-50-PN（φ10×5NT）、従来品 Conventiona（l φ10×4NT） ER5HS-PNによる負荷制御ツールパス 従来荒加工用工具による等高線加工 　 Adaptive milling tool paths with ER5HS-PN Contouring using conventional roughing tool 切 削 条 件 ： 高能率側面切削 Adaptive milling 等高線加工 Contouring Cutting conditions n=4,775min-1 (vc=150m/min) n=2,400min-1 (vc=75m/min) vf=2,865mm/min (fz=0.12mm/t) vf=6,720mm/min(fz=0.09mm/t) 径方向切込み量を 隅部、進入部等で急激 ap×ae=29×0.5mm Q=42cm3/min ap×ae=0.6×3mm Q=12cm3/min 制御することにより な加工負荷の増大 加工負荷を抑制 突発的な 安定した加工 【1ポケット加工時間比較】Cutting time comparison for 1 pocket 高能率側面切削 等高線加工 工具損傷 Adaptive milling Contouring ER5HS-PN ER5HS-PN 従来品 Conventional Controlling radial cutting depth 60 minimizes machining load. Machining load increases suddenly 加工時間 Consistent machining at corners or when starting touch 72%短縮 外周刃 on work. 45 Peripheral Cutting time Sudden tool damage reduced by 72% 4ポケット加工時 30 工具先端を 逃げ面摩耗幅 集中的に使用 Relief face wear width 工具の刃長全体を使用 Usage concentrated after machining 15 at tool tip 4 pockets し、軸方向の切込みを 軸方向切込み量 0.5mm 0.35mm 大きくする は小さいが、送り 0 高能率側面切削 等高線加工 12ポケット（3時間24分） 超高能率！ 速度で加工能率 Adaptive milling Contouring 加工後 外周刃全体を使用する (ER5HS-PN) （従来品 Conventional） After 12 pockets を稼ぐ (3 hours 24 minutes) machining ことにより長寿命 ➡軽微な摩耗 Using the entire peripheral portion of flutes extends tool life. → Minimizes wear. Using the entire tool flute length increases axial cutting depth. Since axial cutting depth is small, machining efficiency is maintained Ultrahigh efficiency! by high feed rate. ER5HS-PNと高能率側面切削を組み合わせることにより、高能率＆長寿命を実現 Using the ER5HS-PN in conjunction with adaptive milling improves efficiency and tool life. 04 05 加工時間（min） Cutting time

ラインナップ 標準切削条件表 Line Up Recommended Cut t ing Condi t ions 首下3.5DCタイプ Under neck 3.5DC type 標準切削条件 Recommended cutting conditions 被削材 炭素鋼・合金鋼 プリハードン鋼 ステンレス鋼 Work material Carbon steels, Alloy steels Pre-hardened steels Stainless steels （～30HRC） （30～40HRC） RE APMX 切削速度 Cutting speed vc=150m/min vc=100m/min vc=150m/min LU LF 切込み Depth of cut (mm) ap=3DC-1mm, ae=0.08DC ap=3DC-1mm, ae=0.08DC ap=3DC-1mm, ae=0.06DC 外径DC 回転数 送り速度 回転数 送り速度 回転数 送り速度 n v f n v f n v f Tool dia.(mm) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) ねじれ 　0 　0 40° －0.015 －0.02 ER5HS -PN 超硬 不等分割 6 7,960 3,980 5,310 2,655 7,960 3,180 Carbide Helix angle φ6 φ8～φ20 φ6,8,10,12 φ16,20 Unequal pitch 8 5,970 2,985 3,980 1,990 5,970 2,390 寸　法 Size(mm) 商品コード 在庫 10 4,775 2,865 3,185 1,910 4,775 2,390 外径 コーナ半径 刃長 首下長 首径 全長 シャンク径 希望小売価格 Suggested Item code Stock Tool dia. Corner radius Flute length Under neck length Neck dia. Overall length Shank dia. retail price(￥) 12 3,980 2,390 2,660 1,600 3,980 1,990 DC RE APMX LU DN LF DCONMS 16 2,990 1,500 1,990 1,000 2,990 1,200 ER5HS06-PN ● 6 0.5 18 21 5.5 60 6 14,460 20 2,390 1,200 1,600 800 2,390 960 ER5HS08-PN ● 8 1.0 24 28 7.3 75 8 16,920 ER5HS10-PN ● 10 1.0 30 35 9.2 80 10 21,860 ER5HS12-PN ● 12 1.0 36 42 11 100 12 26,310 首下5DC切削条件（標準切削条件に対しての割合） Under neck 5DC cutting conditions (as percentage of recommended cutting conditions) ER5HS16-PN ● 16 1.0 48 56 14.7 110 16 56,760 ER5HS20-PN ● 20 1.0 60 70 18.4 125 20 79,090 被削材 炭素鋼・合金鋼 プリハードン鋼 ステンレス鋼 Work material Carbon steels, Alloy steels Pre-hardened steels Stainless steels （～30HRC） （30～40HRC） 回転数 送り速度 径方向切込み 回転数 送り速度 径方向切込み 回転数 送り速度 径方向切込み 割合 n v f ae n v f ae n v f ae (min-1) (mm/min) (mm) (min-1) (mm/min) (mm) (min-1) (mm/min) (mm) Percentage 100% 100% 60% 100% 50% 75% 100% 100% 50% 首下5DCタイプ Under neck 5DC type apは標準切削条件を参考に調整ください。切削条件例 炭素鋼：φ10 n=4,775min-1 vf=2,865mm/min ap=29mm ae=0.48mm Adjust ap by referring to the recommended cutting conditions. Example of carbon steel: 高速切削条件（首下3.5DCのみ） High-speed cutting conditions (under neck 3.5DC only) クーラントについて Coolant RE APMX LU LF 被削材 炭素鋼・合金鋼 プリハードン鋼 クーラントノズル Coolant nozzle Work material Carbon steels, Alloy steels Pre-hardened steels （～30HRC） （30～40HRC） ねじれ 　0 　0 切削速度 Cutting speed vc=200m/min vc=150m/min 40° －0.015 －0.02 ER5HS - -PN 超硬 不等分割 切込み Depth of cut (mm) ap=3DC-1mm, ae=0.08DC ap=3DC-1mm, ae=0.08DC Carbide Helix angle φ6 φ8～φ20 φ6,8,10,12 φ16,20 Unequal pitch 寸　法 外径DC 回転数 送り速度 回転数 送り速度 Size(mm) n v f n v f Tool dia.(mm) (min-1) (mm/min) (min-1) (mm/min) 商品コード 在庫 外径 コーナ半径 刃長 首下長 首径 全長 シャンク径 希望小売価格 Item code Stock Tool dia. Corner radius Flute length Under neck length Neck dia. Overall length Shank dia. Suggested 6 10,610 5,300 7,960 3,980 retail price(￥) DC RE APMX LU DN LF DCONMS 8 7,960 4,000 5,970 2,985 ER5HS06-30-PN ● 6 0.5 18 30 5.5 70 6 15,930 10 6,370 3,820 4,775 2,865 クーラントノズルをご使用される際は、クーラントが底ま ER5HS08-40-PN ● 8 1.0 24 40 7.3 80 8 18,660 12 5,310 3,190 3,980 2,390 で当たる位置にクーラントノズルを設定してください。 ER5HS10-50-PN ● 10 1.0 30 50 9.2 100 10 24,070 16 3,980 2,000 2,990 1,500 またクーラント圧は切りくずが排出されるように調整して ER5HS12-60-PN ● 12 1.0 36 60 11 120 12 28,890 20 3,185 1,600 2,390 1,200 ください。設定が悪い場合は切りくず詰まりによる刃先 損傷や工具折損を引き起こす可能性があります。 ER5HS16-80-PN ● 16 1.0 48 80 14.7 135 16 63,910 ステンレス鋼の高速切削は推奨いたしません。High-speed cutting is not recommended with stainless steel. When using a coolant nozzle, arrange the coolant nozzle so that the coolant hits the end of the tool. ER5HS20-100-PN ● 20 1.0 60 100 18.4 155 20 92,400 【注意】 Adjust the coolant pressure required to discharge the chips. Insufficient pressure may result in edge damage or tool breakage due to chip ①できるだけ高剛性の機械をご使用ください。 clogging. ●印：標準在庫品です。●：Stocked items. 　※φ16以上の工具を使用する際はBT50クラス以上の高剛性の機械をご使用ください。 ②閉塞域が多い切削ではコレットスルーエアーなど、ホルダー端面からのクーラント供給をご使用く 　ださい。 コレットスルーなどの端面供給 End feed using through-collet supply ③被削材、加工形状に合わせて、適切なクーラントを使用してください。 ④この切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等 　により条件を調整してください。 ⑤機械の回転数が足りない場合には、回転数と送り速度を同じ比率で下げてください。 ⑥彫り込み時の傾斜進入角度は推奨１°として送り速度は上記の50～60％で設定ください。 再研磨対応範囲一覧表 　また、回転数が調整可能な場合はvc＝100m/min程度に設定ください。 Regrinding compatibility range table 【Note】 商品コード 商品名称 ラインナップ 形　状 再研磨対応外径範囲（㎜） ① Use a highly rigid machine as possible. Re-grinding compatibility range ※When using φ16 or larger tools, use a BT50-class or higher high-rigidity machine. Item code Product name 外径（㎜） Line up tool dia. Shape 外周 Outer dia. エンド End ② Supply coolant from the holder end face (using a through-collet air supply, for example) when cutting work material with many enclosed areas. ER5HS-3.5DC-PN 高能率側面切削用エンドミル　首下3.5DC　 ③ Use the appropriate coolant for the work material and machining shape. End mill for adaptive milling -Under neck 3.5DC 6 ～20 6 ～20 6 ～20 ④ These Recommended Cutting Conditions indicate only the rule of a thumb for the cutting conditions. In actual 　 machining, the condition should be adjusted according to the machining shape, purpose and the machine type. コレットスルーなどを使用することで、切りくずの排出が ⑤ If the spindle RPM of your machine is lower than the recommended Revolution n on the above charts, please reduce 良好となり、刃先損傷や工具折損を低減します。 ER5HS-5DC-PN 高能率側面切削用エンドミル　首下5DC End mill for adaptive milling -Under neck 5DC 6 ～20 6 ～20 6 ～20 the feed rate to the same ratio. ⑥ The recommended ramping angle for helical interpolation is 1°. Set the feed rate to between 50% and 60% of the Using a through-collet coolant feed improves chip discharge and values indicated above. Additionally, where this can be adjusted, set the rotation speed to around vc = 100 m/min. reduces edge damage and tool breakage. 06 07 DC DC DN DN DCONMS DCONMS

ラインナップ 標準切削条件表 Line Up Recommended Cut t ing Condi t ions 首下3.5DCタイプ Under neck 3.5DC type 標準切削条件 Recommended cutting conditions 被削材 炭素鋼・合金鋼 プリハードン鋼 ステンレス鋼 Work material Carbon steels, Alloy steels Pre-hardened steels Stainless steels （～30HRC） （30～40HRC） RE APMX 切削速度 Cutting speed vc=150m/min vc=100m/min vc=150m/min LU LF 切込み Depth of cut (mm) ap=3DC-1mm, ae=0.08DC ap=3DC-1mm, ae=0.08DC ap=3DC-1mm, ae=0.06DC 外径DC 回転数 送り速度 回転数 送り速度 回転数 送り速度 n v f n v f n v f Tool dia.(mm) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) ねじれ 　0 　0 40° －0.015 －0.02 ER5HS -PN 超硬 不等分割 6 7,960 3,980 5,310 2,655 7,960 3,180 Carbide Helix angle φ6 φ8～φ20 φ6,8,10,12 φ16,20 Unequal pitch 8 5,970 2,985 3,980 1,990 5,970 2,390 寸　法 Size(mm) 商品コード 在庫 10 4,775 2,865 3,185 1,910 4,775 2,390 外径 コーナ半径 刃長 首下長 首径 全長 シャンク径 希望小売価格 Suggested Item code Stock Tool dia. Corner radius Flute length Under neck length Neck dia. Overall length Shank dia. retail price(￥) 12 3,980 2,390 2,660 1,600 3,980 1,990 DC RE APMX LU DN LF DCONMS 16 2,990 1,500 1,990 1,000 2,990 1,200 ER5HS06-PN ● 6 0.5 18 21 5.5 60 6 14,460 20 2,390 1,200 1,600 800 2,390 960 ER5HS08-PN ● 8 1.0 24 28 7.3 75 8 16,920 ER5HS10-PN ● 10 1.0 30 35 9.2 80 10 21,860 ER5HS12-PN ● 12 1.0 36 42 11 100 12 26,310 首下5DC切削条件（標準切削条件に対しての割合） Under neck 5DC cutting conditions (as percentage of recommended cutting conditions) ER5HS16-PN ● 16 1.0 48 56 14.7 110 16 56,760 ER5HS20-PN ● 20 1.0 60 70 18.4 125 20 79,090 被削材 炭素鋼・合金鋼 プリハードン鋼 ステンレス鋼 Work material Carbon steels, Alloy steels Pre-hardened steels Stainless steels （～30HRC） （30～40HRC） 回転数 送り速度 径方向切込み 回転数 送り速度 径方向切込み 回転数 送り速度 径方向切込み 割合 n v f ae n v f ae n v f ae (min-1) (mm/min) (mm) (min-1) (mm/min) (mm) (min-1) (mm/min) (mm) Percentage 100% 100% 60% 100% 50% 75% 100% 100% 50% 首下5DCタイプ Under neck 5DC type apは標準切削条件を参考に調整ください。切削条件例 炭素鋼：φ10 n=4,775min-1 vf=2,865mm/min ap=29mm ae=0.48mm Adjust ap by referring to the recommended cutting conditions. Example of carbon steel: 高速切削条件（首下3.5DCのみ） High-speed cutting conditions (under neck 3.5DC only) クーラントについて Coolant RE APMX LU LF 被削材 炭素鋼・合金鋼 プリハードン鋼 クーラントノズル Coolant nozzle Work material Carbon steels, Alloy steels Pre-hardened steels （～30HRC） （30～40HRC） ねじれ 　0 　0 切削速度 Cutting speed vc=200m/min vc=150m/min 40° －0.015 －0.02 ER5HS - -PN 超硬 不等分割 切込み Depth of cut (mm) ap=3DC-1mm, ae=0.08DC ap=3DC-1mm, ae=0.08DC Carbide Helix angle φ6 φ8～φ20 φ6,8,10,12 φ16,20 Unequal pitch 寸　法 外径DC 回転数 送り速度 回転数 送り速度 Size(mm) n v f n v f Tool dia.(mm) (min-1) (mm/min) (min-1) (mm/min) 商品コード 在庫 外径 コーナ半径 刃長 首下長 首径 全長 シャンク径 希望小売価格 Item code Stock Tool dia. Corner radius Flute length Under neck length Neck dia. Overall length Shank dia. Suggested 6 10,610 5,300 7,960 3,980 retail price(￥) DC RE APMX LU DN LF DCONMS 8 7,960 4,000 5,970 2,985 ER5HS06-30-PN ● 6 0.5 18 30 5.5 70 6 15,930 10 6,370 3,820 4,775 2,865 クーラントノズルをご使用される際は、クーラントが底ま ER5HS08-40-PN ● 8 1.0 24 40 7.3 80 8 18,660 12 5,310 3,190 3,980 2,390 で当たる位置にクーラントノズルを設定してください。 ER5HS10-50-PN ● 10 1.0 30 50 9.2 100 10 24,070 16 3,980 2,000 2,990 1,500 またクーラント圧は切りくずが排出されるように調整して ER5HS12-60-PN ● 12 1.0 36 60 11 120 12 28,890 20 3,185 1,600 2,390 1,200 ください。設定が悪い場合は切りくず詰まりによる刃先 損傷や工具折損を引き起こす可能性があります。 ER5HS16-80-PN ● 16 1.0 48 80 14.7 135 16 63,910 ステンレス鋼の高速切削は推奨いたしません。High-speed cutting is not recommended with stainless steel. When using a coolant nozzle, arrange the coolant nozzle so that the coolant hits the end of the tool. ER5HS20-100-PN ● 20 1.0 60 100 18.4 155 20 92,400 【注意】 Adjust the coolant pressure required to discharge the chips. Insufficient pressure may result in edge damage or tool breakage due to chip ①できるだけ高剛性の機械をご使用ください。 clogging. ●印：標準在庫品です。●：Stocked items. 　※φ16以上の工具を使用する際はBT50クラス以上の高剛性の機械をご使用ください。 ②閉塞域が多い切削ではコレットスルーエアーなど、ホルダー端面からのクーラント供給をご使用く 　ださい。 コレットスルーなどの端面供給 End feed using through-collet supply ③被削材、加工形状に合わせて、適切なクーラントを使用してください。 ④この切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等 　により条件を調整してください。 ⑤機械の回転数が足りない場合には、回転数と送り速度を同じ比率で下げてください。 ⑥彫り込み時の傾斜進入角度は推奨１°として送り速度は上記の50～60％で設定ください。 再研磨対応範囲一覧表 　また、回転数が調整可能な場合はvc＝100m/min程度に設定ください。 Regrinding compatibility range table 【Note】 商品コード 商品名称 ラインナップ 形　状 再研磨対応外径範囲（㎜） ① Use a highly rigid machine as possible. Re-grinding compatibility range ※When using φ16 or larger tools, use a BT50-class or higher high-rigidity machine. Item code Product name 外径（㎜） Line up tool dia. Shape 外周 Outer dia. エンド End ② Supply coolant from the holder end face (using a through-collet air supply, for example) when cutting work material with many enclosed areas. ER5HS-3.5DC-PN 高能率側面切削用エンドミル　首下3.5DC　 ③ Use the appropriate coolant for the work material and machining shape. End mill for adaptive milling -Under neck 3.5DC 6 ～20 6 ～20 6 ～20 ④ These Recommended Cutting Conditions indicate only the rule of a thumb for the cutting conditions. In actual 　 machining, the condition should be adjusted according to the machining shape, purpose and the machine type. コレットスルーなどを使用することで、切りくずの排出が ⑤ If the spindle RPM of your machine is lower than the recommended Revolution n on the above charts, please reduce 良好となり、刃先損傷や工具折損を低減します。 ER5HS-5DC-PN 高能率側面切削用エンドミル　首下5DC End mill for adaptive milling -Under neck 5DC 6 ～20 6 ～20 6 ～20 the feed rate to the same ratio. ⑥ The recommended ramping angle for helical interpolation is 1°. Set the feed rate to between 50% and 60% of the Using a through-collet coolant feed improves chip discharge and values indicated above. Additionally, where this can be adjusted, set the rotation speed to around vc = 100 m/min. reduces edge damage and tool breakage. 06 07 DC DC DN DN DCONMS DCONMS
