穴加工用超硬工具 Carbide Drilling Tool NSBシリーズ Non Step Borer series WHNSB-TH, WNSB-TH, WHMB-TH, NSBH-ATH FWHNSB-TH, EMSBS, EMSBH-ATH 超硬OHノンステップボーラーに 図、表等のデータは試験結果の一例であり、保証値ではありません。 「　　　　　　 　」は株式会社MOLDINOの登録商標です。 超深穴用40～50Dタイプを追加しました。 The diagrams and table data are examples of test results, and are not guaranteed values. 40D ~ 50D type for drilling ultra-deep hole is added to “ ” is a registered trademark of MOLDINO Tool Engineering, Ltd. Carbide Oil Hole Non Step Borer 安 全 上 の ご 注 意 Attentions on Safety 1. 取扱上のご注意 1. Cautions regarding handling （１）工具をケース（梱包）から取り出す際は、工具の飛び出し、落下にご注意ください。特に工具刃部との接 (1) When removing the tool from its case (packaging), be careful that the tool does not pop out or is 　 触には十分ご注意をお願いします。 dropped. Be particularly careful regarding contact with the tool flutes. （２）鋭利な切れ刃を有する工具を取扱う際は、切れ刃を素手で直接触れないように注意してください。 (2) When handling tools with sharp cutting flutes, be careful not to touch the cutting flutes directly with 2. 取付け時のご注意 your bare hands. （１）ご使用前に、工具の傷・割れ等の外観確認を行っていただき、コレットチャック等への取付けは確実に 2. Cautions regarding mounting 行ってください。　 (1) Before use, check the outside appearance of the tool for scratches, cracks, etc. and that it is firmly （２）ご使用中に、異常な振動等が発生した場合は、直ちに機械を停止させて、その振動の原因を取り除い mounted in the collet chuck, etc. 　 てください。 (2) If abnormal chattering, etc. occurs during use, stop the machine immediately and remove the cause 3. 使用上のご注意 of the chattering. （１）切削工具あるいは被削材の寸法・回転の方向は、あらかじめ確認しておいてください。 3. Cautions during use （２）標準切削条件表の数値は、新しい作業の立上げの目安としてご利用ください。切込みが大きい場合、 (1) Before use, confirm the dimensions and direction of rotation of the tool and milling work material. 使用機械の剛性が小さい場合あるいは被加工物の性状に応じて切削条件を適正に調整してご使用 (2) The numerical values in the standard cutting conditions table should be used as criteria when starting ください。 new work. The cutting conditions should be adjusted as appropriate when the cutting depth is large, （３）切削工具材料は硬質の材料です。ご使用中に破損して飛散する場合があります。また、切りくずが飛 the rigidity of the machine being used is low, or according to the conditions of the work material. 散することがあります。これらの飛散物等は作業者を切傷させ、火傷あるいは目に入って負傷させる恐 (3) Cutting tools are made of a hard material. During use, they may break and fly off. In addition, cutting れがありますので、工具をご使用中はその周囲に安全カバーを取付け、保護めがね等の保護具を着用 chips may also fly off. Since there is a danger of injury to workers, fire, or eye damage from such して安全な環境下での作業をお願いいたします。 flying pieces, a safety cover should be attached when work is performed and safety equipment such （４）切削中に発生する火花や、破損による発熱や、切りくずによる引火・火災の危険があります。引火や as safety goggles should be worn to create a safe environment for work. 爆発の危険のあるところでは使用しないでください。不水溶性切削液をご使用される場合は防火対 (4) There is a risk of fire or inflammation due to sparks, heat due to breakage, and cutting chips. Do not 策を必ず行なってください。 use where there is a risk of fire or explosion. Please caution of fire while using oil base coolant, fire （５）工具を本来の目的以外にはご使用にならないでください。 prevention is necessary. 4. 再研削時のご注意 (5) Do not use the tool for any purpose other than that for which it is intended. （１）再研削時期が不適当であると工具が破損する恐れがあります。適正な工具と交換するか、再研削を 4. Cautions regarding regrinding 行ってください。 （２）工具を再研削しますと粉塵が発生します。再研削時にはその周囲に安全カバーを取付け、保護め (1) If regrinding is not performed at the proper time, there is a risk of the tool breaking. Replace the tool がね等の保護具を着用してください。 with one in good condition, or perform regrinding. （3）本製品には特定化学物質に指定された コバルト及びその無機化合物が含まれています。再研削等の (2) Grinding dust will be created when regrinding a tool. When regrinding, be sure to attach a safety 　　加工を加える場合は特定化学物質障害予防規則(特化則)に従った取扱いをしてください。 cover over the work area and wear safety clothes such as safety goggles, etc. (3) This product contains the specified chemical substance cobalt and its inorganic compounds. When 5. 工具に関して、安全上の問題点・不明の点・その他相談がありましたら　フ　リ　ーダ　イ　ヤ　ル　技　術　相　談　へ 　 performing regrinding or similar processing, be sure to handle the processing in accordance with 　ご相談ください。 　 thelocal laws and regulations regarding prevention of hazards due to specified chemical substances. ホームページ フリーダイヤル技術相談 https://www.moldino.com MOLDINO Tool Engineering, Ltd. 本社 〒130-0026 東京都墨田区両国4-31-11（ヒューリック両国ビル８階） 工具選定データベース【 TOOLSEARCH】 03-6890-5101 FAX 03-6890-5134 International Sales Dept .: +81-3-6890-5103 FAX +81-3-6890-5128 営業企画部 ☎03-6890-5102 FAX03-6890-5134 海外営業部 ☎03-6890-5103 FAX03-6890-5128 東京営業所 ☎03-6890-5110 FAX03-6890-5133 静岡営業所 ☎054-273-0360 FAX054-273-0361 東北営業所 ☎022-208-5100 FAX022-208-5102 名古屋営業所 ☎052-687-9150 FAX052-687-9144 新潟営業所 ☎0258-87-1224 FAX0258-87-1158 大阪営業所 ☎06-7668-0190 FAX06-7668-0194 東関東営業所 ☎0294-88-9430 FAX0294-88-9432 中四営業所 ☎082-536-2001 FAX082-536-2003 長野営業所 ☎0268-21-3700 FAX0268-21-3711 九州営業所 ☎092-289-7010 FAX092-289-7012 北関東営業所 ☎0276-59-6001 FAX0276-59-6005 神奈川営業所 ☎046-400-9429 FAX046-400-9435 ヨーロッパ／MOLDINO Tool Engineering Europe GmbH Itterpark 12, 40724 Hilden, Germany. TEL : +49-(0)2103-24820, FAX : +49-(0)2103-248230 アメリカ／MITSUBISHI MATERIALS U.S.A. CORPORATION 41700 Gardenbrook Road, Suite 120, Novi, MI 48375-1320 U.S.A. TEL : +1(248)308-2620, FAX :+1(248)308-2627 メキシコ／MMC METAL DE MEXICO, S.A. DE C.V. Av. La Cañada No.16, Parque Industrial Bernardo Quintana, El Marques, Querétaro, CP 76246, México TEL : +52-442-1926800 　　 MOLDINO Tool Engineering, Ltd. ブラジル／MMC METAL DO BRASIL LTDA. Rua Cincinato Braga, 340 13° andar.Bela Vista – CEP 01333-010 São Paulo – SP ., Brasil TEL : +55(11)3506-5600 FAX : +55(11)3506-5677 　　 タ　　イ／MMC Hardmetal (Thailand) Co.,Ltd. MOLDINO Division 622 Emporium Tower, Floor 22/1-4, Sukhumvit Road, Klongton, Klongtoey, Bangkok 10110, Thailand TEL:+66-(0)2-661-8175 FAX:+66-(0)2-661-8176 イ ン ド／MMC Hardmetal India Pvt Ltd. H.O.: Prasad Enclave, #118/119, 1st Floor, 2nd Stage, 5th main, BBMP Ward #11, (New #38), Industrial Suburb, Yeshwanthpura, Bengaluru, 560 022, Karnataka, India. Tel : +91-80-2204-3600 New Produc t News No.2103-9 2024-12 掲載価格は2024年12月2日改定後の消費税抜きの単価を表示しております。予告なく、改良・改善のために仕様変更することがあります。 Specifications for the products listed in this catalog are subject to change without notice due to ベジタブルインクで印刷しています。 2024-12（K）FT3 replacement or modification. Printed using vegetable oil ink. Printed in JAPAN 2021-6:FP

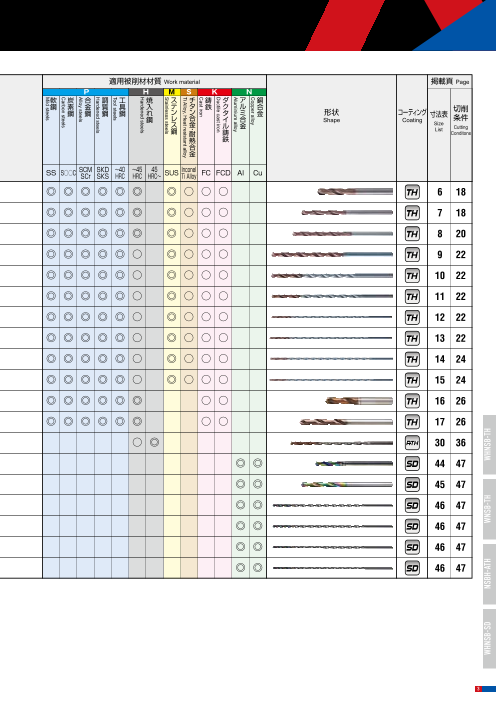

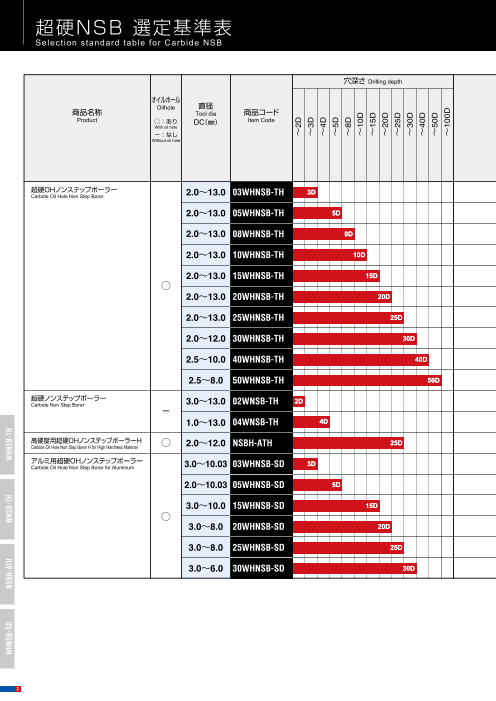

超硬NSB・超硬ドリル 選定基準表 Select ion standard table for Carbide NSB & Carbide Dr i l ls 穴深さ Drilling depth 適用被削材材質 Work material 掲載頁 Page P H M S K N オイルホール 軟 炭 合 調 工 焼 ス チ タ 鋳 ダ ア 銅 Oilhole 直径 鋼 素 金 質 具 入 テ ン 鉄 ク ル 合 商品名称 Tool dia 商品コード 鋼 鋼 鋼 鋼 れ ン 合 タ 金 イ ミ 金 形状 コーティング 切削 寸法表 Product ◯：あり DC（㎜） Item Code 鋼 レ ・耐 ル 合 Shape Coating 条件 With oil hole ス 熱 鋳 金 Size Cutting 鋼 合 鉄 List －：なし 金 Conditons Without oil hole SS S○○C SCM SKD ～40 ～45 45 Inconel SCr SKS HRC HRC HRC～ SUS Ti Alloy FC FCD Al Cu 超硬OHノンステップボーラー 3D Carbide Oil Hole Non Step Borer 2.0～13.0 03WHNSB-TH ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ 6 18 2.0～13.0 05WHNSB-TH 5D ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ 7 18 2.0～13.0 08WHNSB-TH 8D ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ 8 19 2.0～13.0 10WHNSB-TH 10D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 9 20 2.0～13.0 15WHNSB-TH 15D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 10 20 ◯ 2.0～13.0 20WHNSB-TH 20D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 11 20 2.0～13.0 25WHNSB-TH 25D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 12 20 2.0～12.0 30WHNSB-TH 30D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 13 20 2.5～10.0 40WHNSB-TH 40D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 14 21 2.5～8.0 50WHNSB-TH 50D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 15 21 超硬ノンステップボーラー Carbide Non Step Borer 3.0～13.0 02WNSB-TH 2D ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ 16 22 － 1.0～13.0 04WNSB-TH 4D ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ 17 22 超硬OHミニステップボーラー ◯ MINIATURE DRILL WHMB 1.0～2.03 WHMB-TH 30D ◎ ◎ ◎ ○ ○ ◎ ○ ○ 26 31 高硬度用超硬OHノンステップボーラーH Carbide Oil Hole Non Step Borer H for High Hardness Material ◯ 2.0～12.0 NSBH-ATH 25D ○ ◎ 34 40 鋳鉄用 超硬OHノンステップボーラー 3.0～13.0 03FWHNSB-TH 3D Carbide Oil Hole Non Step Borer for Cast Iron ◎ ◎ 45 51 3.0～13.0 05FWHNSB-TH 5D ◎ ◎ 46 51 3.0～13.0 10FWHNSB-TH 10D ◎ ◎ 47 51 ◯ 3.0～13.0 15FWHNSB-TH 15D ◎ ◎ 48 51 3.0～12.0 20FWHNSB-TH 20D ◎ ◎ 49 51 3.0～10.0 30FWHNSB-TH 30D ◎ ◎ 50 51 エポックマイクロステップボーラーS Epoch Micro Step Borer S － 0.04～1.00 EMSBS-TH 100D ◎ ○ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ ○ ○ 54 57 アルミ用エポックマイクロステップボーラーS Epoch Micro Step Borer S for Aluminium － 0.04～1.00 EMSBS-SD 100D ◎ ◎ 54 57 エポックマイクロスターター Epoch Micro Starter － 0.04～1.01 EMST-TH 0.6D EMSBSのスターター Starter for EMSBS ◎ ○ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ ○ ○ 58 58 エポックマイクロステップボーラーH Epoch Micro Step Borer H － 0.1～2.02 EMSBH-ATH 30D ○ ◎ 60 63 エポックディープボールエボリューションハード － 0.6D EMSBHのスターター Epoch Deep Ball Evolution Hard 0.1～2.02 EPDBEH-ATH Starter for EMSBH ○ ◎ 65 65 2 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH ～2D ～3D ～4D ～5D ～8D ～10D ～15D ～20D ～25D ～30D ～40D ～50D ～100D Copper alloy Aluminium alloy Ductile cast iron Cast iron Ti Alloy, Heat resistant alloy Stainlesss steels Hardened steels Tool steels Hardened steels Alloy steels Carbon steels Mild steels

超硬NSB・超硬ドリル 選定基準表 Select ion standard table for Carbide NSB & Carbide Dr i l ls 穴深さ Drilling depth 適用被削材材質 Work material 掲載頁 Page P H M S K N オイルホール 軟 炭 合 調 工 焼 ス チ タ 鋳 ダ ア 銅 Oilhole 直径 鋼 素 金 質 具 入 テ ン 鉄 ク ル 合 商品名称 Tool dia 商品コード 鋼 鋼 鋼 鋼 れ ン 合 タ 金 イ ミ 金 形状 コーティング 切削 寸法表 Product ◯：あり DC（㎜） Item Code 鋼 レ ・耐 ル 合 Shape Coating 条件 With oil hole ス 熱 鋳 金 Size Cutting 鋼 合 鉄 List －：なし 金 Conditons Without oil hole SS S○○C SCM SKD ～40 ～45 45 Inconel SCr SKS HRC HRC HRC～ SUS Ti Alloy FC FCD Al Cu 超硬OHノンステップボーラー 3D Carbide Oil Hole Non Step Borer 2.0～13.0 03WHNSB-TH ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ 6 18 2.0～13.0 05WHNSB-TH 5D ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ 7 18 2.0～13.0 08WHNSB-TH 8D ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ 8 19 2.0～13.0 10WHNSB-TH 10D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 9 20 2.0～13.0 15WHNSB-TH 15D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 10 20 ◯ 2.0～13.0 20WHNSB-TH 20D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 11 20 2.0～13.0 25WHNSB-TH 25D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 12 20 2.0～12.0 30WHNSB-TH 30D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 13 20 2.5～10.0 40WHNSB-TH 40D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 14 21 2.5～8.0 50WHNSB-TH 50D ◎ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ 15 21 超硬ノンステップボーラー Carbide Non Step Borer 3.0～13.0 02WNSB-TH 2D ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ 16 22 － 1.0～13.0 04WNSB-TH 4D ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ 17 22 超硬OHミニステップボーラー ◯ MINIATURE DRILL WHMB 1.0～2.03 WHMB-TH 30D ◎ ◎ ◎ ○ ○ ◎ ○ ○ 26 31 高硬度用超硬OHノンステップボーラーH Carbide Oil Hole Non Step Borer H for High Hardness Material ◯ 2.0～12.0 NSBH-ATH 25D ○ ◎ 34 40 鋳鉄用 超硬OHノンステップボーラー 3.0～13.0 03FWHNSB-TH 3D Carbide Oil Hole Non Step Borer for Cast Iron ◎ ◎ 45 51 3.0～13.0 05FWHNSB-TH 5D ◎ ◎ 46 51 3.0～13.0 10FWHNSB-TH 10D ◎ ◎ 47 51 ◯ 3.0～13.0 15FWHNSB-TH 15D ◎ ◎ 48 51 3.0～12.0 20FWHNSB-TH 20D ◎ ◎ 49 51 3.0～10.0 30FWHNSB-TH 30D ◎ ◎ 50 51 エポックマイクロステップボーラーS Epoch Micro Step Borer S － 0.04～1.00 EMSBS-TH 100D ◎ ○ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ ○ ○ 54 57 アルミ用エポックマイクロステップボーラーS Epoch Micro Step Borer S for Aluminium － 0.04～1.00 EMSBS-SD 100D ◎ ◎ 54 57 エポックマイクロスターター Epoch Micro Starter － 0.04～1.01 EMST-TH 0.6D EMSBSのスターター Starter for EMSBS ◎ ○ ◎ ◎ ◎ ◎ ○ ◎ ○ ○ ○ ○ ○ 58 58 エポックマイクロステップボーラーH Epoch Micro Step Borer H － 0.1～2.02 EMSBH-ATH 30D ○ ◎ 60 63 エポックディープボールエボリューションハード － 0.6D EMSBHのスターター Epoch Deep Ball Evolution Hard 0.1～2.02 EPDBEH-ATH Starter for EMSBH ○ ◎ 65 65 3 ～2D ～3D ～4D ～5D ～8D ～10D ～15D ～20D ～25D ～30D ～40D ～50D ～100D EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH Copper alloy Aluminium alloy Ductile cast iron Cast iron Ti Alloy, Heat resistant alloy Stainlesss steels Hardened steels Tool steels Hardened steels Alloy steels Carbon steels Mild steels

超硬ノンステップボーラー 超硬ノンステップボーラー 在庫一覧 Stock i tem index of Carbide Non Step Borer Carbide Non Step Borer ※1：オイルホールなしです。 ※1：Without oil hole 超深穴（L/D=50）まで全て「ノンステップ！」 直径 シャンク径 直径 シャンク径 NSB特殊溝形状で切りくず排出スピードが速い！ Tool Shank Tool Shank dia. dia. dia. dia. Completely non-step to ultra-deep (L/D=50) holes!! (mm) (mm) (mm) (mm) NSB specially shaped grooves enable quick chip discharge! 3D 5D 8D 10D 15D 20D 25D 30D 40D 50D 2D※1 4D※1 3D 5D 8D 10D 15D 20D 25D 30D 40D 50D 2D※1 4D※1 1.0 3.0 ● 6.5 7.0 ● ● ● ● ● ● ● ● □ □ ● ● 1.1 3.0 ● 6.55 7.0 ● 1.2 3.0 ● 6.6 7.0 ● ● ● ● ● ● ● ● □ □ □ ● 1.3 3.0 ● 6.7 ● ● ● ● ● ● ● ● □ □ □ ● WHNSB-TH,WNSB-THの特長 7.0 1.4 3.0 ● 6.8 7.0 ● ● ● ● ● ● ● ● □ □ ● ● Features of WHNSB-TH and WNSB-TH 1.5 3.0 ● 6.9 7.0 ● ● ● ● ● ● ● ● □ □ ● ● 1.6 3.0 ● 7 7.0 ● ● ● ● ● ● ● ● □ □ ● ● 1.7 3.0 ● 7.05 8.0 ● 01 耐酸化性、耐摩耗性にすぐれたＴＨコーティングを採用！ 1.8 3.0 ● 7.1 8.0 ● ● ● ● ● ● ● ● □ □ □ ● Oxidation and abrasion resistant TH Coating. 1.9 3.0 ● 7.2 8.0 ● ● ● ● ● ● ● ● □ □ □ ● 2.0 3.0 ● ● ● ● ● ● ● ● ● 7.3 8.0 ● ● ● ● ● ● ● ● □ □ ● ● 02 ＮＳＢ溝形状にてノンステップでスイスイ加工！ 2.03 3.0 ● 7.4 8.0 ● ● ● ● ● ● ● ● □ □ □ ● NSB specially shaped grooves enable non-step smooth drilling. 2.1 3.0 ● ● ● ● ● ● ● ● ● 7.5 8.0 ● ● ● ● ● ● ● ● □ □ ● ● 2.13 3.0 ● 7.6 8.0 ● ● ● ● ● ● ● ● □ □ □ ● メーカー在庫品 2.2 3.0 ● ● ● ● ● ● ● ● ● 7.7 8.0 ● ● ● ● ● ● ● ● □ □ □ ● 03 高精度シャンク、焼バメにも対応！ 7.8 8.0 High accuracy shank capable of shrink fitting. 14サイズを加えた 2.23 3.0 ● ● ● ● ● ● ● ● ● □ □ ● ● 2.3 3.0 ● ● ● ● ● ● ● ● ● 7.9 8.0 ● ● ● ● ● ● ● ● □ □ ● ● 全1250 2.33 3.0 ● 8 8.0 ● ● ● ● ● ● ● ● ◎ ◎ ● ● 04 環境に優しいMQL（ミスト）加工も抜群の性能！ 2.4 3.0 ● ● ● ● ● ● ● ● ● 8.05 9.0 ● High-efficiency drilling even for environment friendly MQL machining. 2.43 3.0 ● 8.1 9.0 ● ● □ □ □ □ □ □ □ □ ● アイテム 2.5 3.0 ● ● ● ● ● ● ● ● ◎ ◎ ● 8.2 9.0 ● ● □ □ □ □ □ □ □ □ ● Added manufacturer stock items 2.53 3.0 ● 8.3 9.0 ● ● ● ● ● ● ● ● □ □ ● Total 1250 items 2.6 3.0 ● ● ● ● ● ● ● ● □ □ ● 8.4 9.0 ● ● ● ● ● ● ● ● □ ● ● 2.63 3.0 ● 8.5 9.0 ● ● ● ● ● ● ● ● ◎ ● ● 2.7 3.0 ● ● ● ● ● ● ● ● □ □ ● 8.6 9.0 ● ● □ □ □ □ □ □ □ ● ● 2.73 3.0 ● 8.7 9.0 ● ● □ □ □ □ □ □ □ □ ● THコーティング 03~50WHNSB-TH TH Coating 加工 φ2～φ13［ 1028 アイテム 2.8 3.0 ● ● ● ● ● ● ● ● □ □ ● 8.8 9.0 ● ● ● ● ● ● ● ● □ ● ● Items］ 用途 2.83 3.0 ● 8.9 9.0 ● ● ● ● ● ● ● ● □ □ ● 炭素鋼 工具鋼 プリハードン鋼 焼入れ鋼 焼入れ鋼 Applications 02・04WNSB-TH 合金鋼 35～45HRC 45～55HRC 金型製作 部品加工 2.9 3.0 ● ● ● ● ● ● ● ● □ □ ● 9 9.0 ● ● ● ● ● ● ● ● □ ● ● Carbon steel Tool steel Pre-hardened Hardened steel Hardened steel 2.93 3.0 ● 9.1 10.0 □ □ □ □ □ □ □ □ □ □ ● Alloy steel steel 35̃45HRC 45̃55HRC Mold making Parts processing φ1～φ13［ 222 アイテムItems］ 3.0 3.0 ● ● ● ● ● ● ● ● ◎ ◎ □ ● 9.2 10.0 □ □ □ □ □ □ □ □ □ □ ● 3.05 4.0 ● 9.3 10.0 ● ● ● ● ● ● ● ● □ □ ● 3.1 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.4 10.0 ● ● ● ● ● ● ● ● □ ● ● 3.2 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.5 10.0 ● ● ● ● ● ● ● ● □ ● ● 特長 3.3 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.6 10.0 □ □ □ □ □ □ □ □ □ □ ● Features 01 高温でも安定性に優れるTHコーティング TH Coating improves stability during high-temperature drilling. 3.4 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.7 10.0 □ □ □ □ □ □ □ □ □ □ ● 3.5 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.8 10.0 ● ● ● ● ● ● ● ● □ ● ● ●ナノ結晶材料からなる新組成系皮膜の採用により、従来にない耐熱温度と高硬度化を実現したナノコンポジット 3.6 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.9 10.0 ● ● ● ● ● ● ● ● □ □ ● 　コーティング材料です。 3.7 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 10 10.0 ● ● ● ● ● ● ● ● ◎ ● ● 3.8 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.1 11.0 □ □ □ □ □ □ □ □ □ ● ●軟鋼から焼入れ鋼まで様々な被削材において、高速切削・高能率穴加工に抜群の性能です。 3.9 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.2 11.0 ● ● ● □ □ □ □ □ ● ● 4.0 4.0 ● ● ● ● ● ● ● ● ◎ ◎ □ ● 10.3 11.0 ● ● ● ● ● ● ● ● ● ● ・The new Nano-composite coating material offers extraordinary heat resistance and hardness due to its new composite layer consisting 4.05 5.0 ● 10.4 11.0 ● ● ● ● ● ● ● ● □ ● of Nano-crystal material. 4.1 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.5 11.0 ● ● ● ● ● ● ● ● ● ● ・This coating shows extraordinary performance in high speed cutting and high efficient drilling of various work materials from mild 4.2 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.6 11.0 □ □ □ □ □ □ □ □ ● ● steels to hardened steels. 4.3 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.7 11.0 □ □ ● □ □ □ □ □ □ ● 4.4 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.8 11.0 ● ● ● ● ● ● ● ● ● ● 4.5 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.9 11.0 ● ● ● ● ● ● ● ● □ ● 4.6 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 11 11.0 ● ● ● ● ● ● ● ● ● ● 特長 特殊溝形状で良好な切りくず排出 特長 Wマージンでがっちりガイド 4.7 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 11.1 12.0 □ □ □ □ □ □ □ □ □ ● 4.8 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 11.2 12.0 □ □ □ □ □ □ □ □ □ ● Features 02 Specially shaped grooves removal chips effectively Features 03 Double margins enable firm guide. 4.9 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 11.3 12.0 ● ● ● ● ● ● ● ● □ ● 5.0 5.0 ● ● ● ● ● ● ● ● ◎ ◎ ● ● 11.4 12.0 ● ● ● ● ● ● ● ● ● ● 主軸負荷（トルク）の変化　Torque change on the main spindle 5.05 6.0 ● 11.5 12.0 ● ● ● ● ● ● ● ● ● ● ●工具 Tool ：20WHNSB0600-TH　 5.1 6.0 ● ● ● ● ● ● ● ● □ □ ● ● 11.6 12.0 □ □ ● □ □ □ □ □ ● ● ●切削条件：vc＝100m/min　f＝0.15mm/rev　穴深さ＝120mm 5.2 6.0 ● ● ● ● ● ● ● ● □ □ ● ● 11.7 12.0 □ □ □ □ □ □ □ □ □ ● Cutting conditions Hole depth 5.3 6.0 ● ● ● ● ● ● ● ● □ □ □ ● 11.8 12.0 ● ● ● ● ● ● ● ● ● ● ●被削材：S50C　●水溶性切削液：内部給油 5.4 6.0 ● ● ● ● ● ● ● ● □ □ ● ● 11.9 12.0 ● ● ● ● ● ● ● ● □ ● Work material Water-soluble coolant, internal oil supply 5.5 6.0 ● ● ● ● ● ● ● ● □ □ ● ● 12 12.0 ● ● ● ● ● ● ● ● ● ● マージンを4ヶ所に 超硬ノンステップボーラー 5.55 6.0 ● 12.1 13.0 □ □ □ □ □ □ □ □ ● Carbide Non Step Borer 配置し、ガッチリ 5.6 6.0 ● ● ● ● ● ● ● ● □ □ □ ● 12.2 13.0 □ □ □ □ □ □ □ ● ● ガイド!! 5.7 6.0 ● ● ● ● ● ● ● ● □ □ □ ● 12.3 13.0 □ □ □ □ □ □ □ □ ● 5.8 6.0 ● ● ● ● ● ● ● ● □ □ ● ● 12.4 13.0 □ □ □ □ □ □ □ □ ● Four guides with double margins 5.9 6.0 ● ● ● ● ● ● ● ● □ □ □ ● 12.5 13.0 ● ● ● ● ● ● ● ● ● 6.0 6.0 ● ● ● ● ● ● ● ● ◎ ◎ ● ● 12.6 13.0 □ □ □ □ □ □ □ ● ● 6.05 7.0 ● 12.7 13.0 □ □ □ □ □ □ □ □ ● 6.1 7.0 ● ● ● ● ● ● ● ● □ □ □ ● 12.8 13.0 □ □ □ □ □ □ □ □ ● 6.2 7.0 ● ● ● ● ● ● ● ● □ □ ● ● 12.9 13.0 □ □ □ □ □ □ □ □ ● 良好な切りくず形状 トラブルの起こりやすい通り穴の抜け際も 6.3 7.0 ● ● ● ● ● ● ● ● □ □ □ ● 13 13.0 ● ● ● ● ● ● ● ● ● Well-shaped chips Wマージンでスムーズに加工！ 6.4 7.0 ● ● ● ● ● ● ● ● □ □ □ ● NSB特殊溝形状で優れた切りくず排出!! Double margins enable stable drilling even in the last stage of drilling a through hole. ●印：標準在庫品です。 ◎印：メーカー在庫品です。 □印：特定代理店在庫です。弊社営業へお問合せください。 NSB specially formed groove removal chips effectively. ●：Stocked Items. ◎：Manufacturer stocked item. □：Stocked by specified distributor. Contact with our sales department. 4 5 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH 03WHNSB 05WHNSB 08WHNSB 10WHNSB 15WHNSB 20WHNSB 25WHNSB 30WHNSB 40WHNSB 50WHNSB 02WNSB 04WNSB 03WHNSB 05WHNSB 08WHNSB 10WHNSB 15WHNSB 20WHNSB 25WHNSB 30WHNSB 40WHNSB 50WHNSB 02WNSB 04WNSB

超硬ノンステップボーラー 超硬ノンステップボーラー 在庫一覧 Stock i tem index of Carbide Non Step Borer Carbide Non Step Borer ※1：オイルホールなしです。 ※1：Without oil hole 超深穴（L/D=50）まで全て「ノンステップ！」 直径 シャンク径 直径 シャンク径 NSB特殊溝形状で切りくず排出スピードが速い！ Tool Shank Tool Shank dia. dia. dia. dia. Completely non-step to ultra-deep (L/D=50) holes!! (mm) (mm) (mm) (mm) NSB specially shaped grooves enable quick chip discharge! 3D 5D 8D 10D 15D 20D 25D 30D 40D 50D 2D※1 4D※1 3D 5D 8D 10D 15D 20D 25D 30D 40D 50D 2D※1 4D※1 1.0 3.0 ● 6.5 7.0 ● ● ● ● ● ● ● ● □ □ ● ● 1.1 3.0 ● 6.55 7.0 ● 1.2 3.0 ● 6.6 7.0 ● ● ● ● ● ● ● ● □ □ □ ● 1.3 3.0 ● 6.7 ● ● ● ● ● ● ● ● □ □ □ ● WHNSB-TH,WNSB-THの特長 7.0 1.4 3.0 ● 6.8 7.0 ● ● ● ● ● ● ● ● □ □ ● ● Features of WHNSB-TH and WNSB-TH 1.5 3.0 ● 6.9 7.0 ● ● ● ● ● ● ● ● □ □ ● ● 1.6 3.0 ● 7 7.0 ● ● ● ● ● ● ● ● □ □ ● ● 1.7 3.0 ● 7.05 8.0 ● 01 耐酸化性、耐摩耗性にすぐれたＴＨコーティングを採用！ 1.8 3.0 ● 7.1 8.0 ● ● ● ● ● ● ● ● □ □ □ ● Oxidation and abrasion resistant TH Coating. 1.9 3.0 ● 7.2 8.0 ● ● ● ● ● ● ● ● □ □ □ ● 2.0 3.0 ● ● ● ● ● ● ● ● ● 7.3 8.0 ● ● ● ● ● ● ● ● □ □ ● ● 02 ＮＳＢ溝形状にてノンステップでスイスイ加工！ 2.03 3.0 ● 7.4 8.0 ● ● ● ● ● ● ● ● □ □ □ ● NSB specially shaped grooves enable non-step smooth drilling. 2.1 3.0 ● ● ● ● ● ● ● ● ● 7.5 8.0 ● ● ● ● ● ● ● ● □ □ ● ● 2.13 3.0 ● 7.6 8.0 ● ● ● ● ● ● ● ● □ □ □ ● メーカー在庫品 2.2 3.0 ● ● ● ● ● ● ● ● ● 7.7 8.0 ● ● ● ● ● ● ● ● □ □ □ ● 03 高精度シャンク、焼バメにも対応！ 7.8 8.0 High accuracy shank capable of shrink fitting. 14サイズを加えた 2.23 3.0 ● ● ● ● ● ● ● ● ● □ □ ● ● 2.3 3.0 ● ● ● ● ● ● ● ● ● 7.9 8.0 ● ● ● ● ● ● ● ● □ □ ● ● 全1250 2.33 3.0 ● 8 8.0 ● ● ● ● ● ● ● ● ◎ ◎ ● ● 04 環境に優しいMQL（ミスト）加工も抜群の性能！ 2.4 3.0 ● ● ● ● ● ● ● ● ● 8.05 9.0 ● High-efficiency drilling even for environment friendly MQL machining. 2.43 3.0 ● 8.1 9.0 ● ● □ □ □ □ □ □ □ □ ● アイテム 2.5 3.0 ● ● ● ● ● ● ● ● ◎ ◎ ● 8.2 9.0 ● ● □ □ □ □ □ □ □ □ ● Added manufacturer stock items 2.53 3.0 ● 8.3 9.0 ● ● ● ● ● ● ● ● □ □ ● Total 1250 items 2.6 3.0 ● ● ● ● ● ● ● ● □ □ ● 8.4 9.0 ● ● ● ● ● ● ● ● □ ● ● 2.63 3.0 ● 8.5 9.0 ● ● ● ● ● ● ● ● ◎ ● ● 2.7 3.0 ● ● ● ● ● ● ● ● □ □ ● 8.6 9.0 ● ● □ □ □ □ □ □ □ ● ● 2.73 3.0 ● 8.7 9.0 ● ● □ □ □ □ □ □ □ □ ● THコーティング 03~50WHNSB-TH TH Coating 加工 φ2～φ13［ 1028 アイテム 2.8 3.0 ● ● ● ● ● ● ● ● □ □ ● 8.8 9.0 ● ● ● ● ● ● ● ● □ ● ● Items］ 用途 2.83 3.0 ● 8.9 9.0 ● ● ● ● ● ● ● ● □ □ ● 炭素鋼 工具鋼 プリハードン鋼 焼入れ鋼 焼入れ鋼 Applications 02・04WNSB-TH 合金鋼 35～45HRC 45～55HRC 金型製作 部品加工 2.9 3.0 ● ● ● ● ● ● ● ● □ □ ● 9 9.0 ● ● ● ● ● ● ● ● □ ● ● Carbon steel Tool steel Pre-hardened Hardened steel Hardened steel 2.93 3.0 ● 9.1 10.0 □ □ □ □ □ □ □ □ □ □ ● Alloy steel steel 35̃45HRC 45̃55HRC Mold making Parts processing φ1～φ13［ 222 アイテムItems］ 3.0 3.0 ● ● ● ● ● ● ● ● ◎ ◎ □ ● 9.2 10.0 □ □ □ □ □ □ □ □ □ □ ● 3.05 4.0 ● 9.3 10.0 ● ● ● ● ● ● ● ● □ □ ● 3.1 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.4 10.0 ● ● ● ● ● ● ● ● □ ● ● 3.2 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.5 10.0 ● ● ● ● ● ● ● ● □ ● ● 特長 3.3 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.6 10.0 □ □ □ □ □ □ □ □ □ □ ● Features 01 高温でも安定性に優れるTHコーティング TH Coating improves stability during high-temperature drilling. 3.4 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.7 10.0 □ □ □ □ □ □ □ □ □ □ ● 3.5 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.8 10.0 ● ● ● ● ● ● ● ● □ ● ● ●ナノ結晶材料からなる新組成系皮膜の採用により、従来にない耐熱温度と高硬度化を実現したナノコンポジット 3.6 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 9.9 10.0 ● ● ● ● ● ● ● ● □ □ ● 　コーティング材料です。 3.7 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 10 10.0 ● ● ● ● ● ● ● ● ◎ ● ● 3.8 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.1 11.0 □ □ □ □ □ □ □ □ □ ● ●軟鋼から焼入れ鋼まで様々な被削材において、高速切削・高能率穴加工に抜群の性能です。 3.9 4.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.2 11.0 ● ● ● □ □ □ □ □ ● ● 4.0 4.0 ● ● ● ● ● ● ● ● ◎ ◎ □ ● 10.3 11.0 ● ● ● ● ● ● ● ● ● ● ・The new Nano-composite coating material offers extraordinary heat resistance and hardness due to its new composite layer consisting 4.05 5.0 ● 10.4 11.0 ● ● ● ● ● ● ● ● □ ● of Nano-crystal material. 4.1 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.5 11.0 ● ● ● ● ● ● ● ● ● ● ・This coating shows extraordinary performance in high speed cutting and high efficient drilling of various work materials from mild 4.2 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.6 11.0 □ □ □ □ □ □ □ □ ● ● steels to hardened steels. 4.3 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.7 11.0 □ □ ● □ □ □ □ □ □ ● 4.4 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.8 11.0 ● ● ● ● ● ● ● ● ● ● 4.5 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 10.9 11.0 ● ● ● ● ● ● ● ● □ ● 4.6 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 11 11.0 ● ● ● ● ● ● ● ● ● ● 特長 特殊溝形状で良好な切りくず排出 特長 Wマージンでがっちりガイド 4.7 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 11.1 12.0 □ □ □ □ □ □ □ □ □ ● 4.8 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 11.2 12.0 □ □ □ □ □ □ □ □ □ ● Features 02 Specially shaped grooves removal chips effectively Features 03 Double margins enable firm guide. 4.9 5.0 ● ● ● ● ● ● ● ● □ □ □ ● 11.3 12.0 ● ● ● ● ● ● ● ● □ ● 5.0 5.0 ● ● ● ● ● ● ● ● ◎ ◎ ● ● 11.4 12.0 ● ● ● ● ● ● ● ● ● ● 主軸負荷（トルク）の変化　Torque change on the main spindle 5.05 6.0 ● 11.5 12.0 ● ● ● ● ● ● ● ● ● ● ●工具 Tool ：20WHNSB0600-TH　 5.1 6.0 ● ● ● ● ● ● ● ● □ □ ● ● 11.6 12.0 □ □ ● □ □ □ □ □ ● ● ●切削条件：vc＝100m/min　f＝0.15mm/rev　穴深さ＝120mm 5.2 6.0 ● ● ● ● ● ● ● ● □ □ ● ● 11.7 12.0 □ □ □ □ □ □ □ □ □ ● Cutting conditions Hole depth 5.3 6.0 ● ● ● ● ● ● ● ● □ □ □ ● 11.8 12.0 ● ● ● ● ● ● ● ● ● ● ●被削材：S50C　●水溶性切削液：内部給油 5.4 6.0 ● ● ● ● ● ● ● ● □ □ ● ● 11.9 12.0 ● ● ● ● ● ● ● ● □ ● Work material Water-soluble coolant, internal oil supply 5.5 6.0 ● ● ● ● ● ● ● ● □ □ ● ● 12 12.0 ● ● ● ● ● ● ● ● ● ● マージンを4ヶ所に 超硬ノンステップボーラー 5.55 6.0 ● 12.1 13.0 □ □ □ □ □ □ □ □ ● Carbide Non Step Borer 配置し、ガッチリ 5.6 6.0 ● ● ● ● ● ● ● ● □ □ □ ● 12.2 13.0 □ □ □ □ □ □ □ ● ● ガイド!! 5.7 6.0 ● ● ● ● ● ● ● ● □ □ □ ● 12.3 13.0 □ □ □ □ □ □ □ □ ● 5.8 6.0 ● ● ● ● ● ● ● ● □ □ ● ● 12.4 13.0 □ □ □ □ □ □ □ □ ● Four guides with double margins 5.9 6.0 ● ● ● ● ● ● ● ● □ □ □ ● 12.5 13.0 ● ● ● ● ● ● ● ● ● 6.0 6.0 ● ● ● ● ● ● ● ● ◎ ◎ ● ● 12.6 13.0 □ □ □ □ □ □ □ ● ● 6.05 7.0 ● 12.7 13.0 □ □ □ □ □ □ □ □ ● 6.1 7.0 ● ● ● ● ● ● ● ● □ □ □ ● 12.8 13.0 □ □ □ □ □ □ □ □ ● 6.2 7.0 ● ● ● ● ● ● ● ● □ □ ● ● 12.9 13.0 □ □ □ □ □ □ □ □ ● 良好な切りくず形状 トラブルの起こりやすい通り穴の抜け際も 6.3 7.0 ● ● ● ● ● ● ● ● □ □ □ ● 13 13.0 ● ● ● ● ● ● ● ● ● Well-shaped chips Wマージンでスムーズに加工！ 6.4 7.0 ● ● ● ● ● ● ● ● □ □ □ ● NSB特殊溝形状で優れた切りくず排出!! Double margins enable stable drilling even in the last stage of drilling a through hole. ●印：標準在庫品です。 ◎印：メーカー在庫品です。 □印：特定代理店在庫です。弊社営業へお問合せください。 NSB specially formed groove removal chips effectively. ●：Stocked Items. ◎：Manufacturer stocked item. □：Stocked by specified distributor. Contact with our sales department. 4 5 03WHNSB 05WHNSB 08WHNSB 10WHNSB 15WHNSB 20WHNSB 25WHNSB 30WHNSB 40WHNSB 50WHNSB 02WNSB 04WNSB 03WHNSB 05WHNSB 08WHNSB 10WHNSB 15WHNSB 20WHNSB 25WHNSB 30WHNSB 40WHNSB 50WHNSB 02WNSB 04WNSB EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH

ラ超イ硬ンOHナノッンプステップボーラー（3D） 超硬OHノンステップボーラー（5D） CLianreb iUdpe Oi l Hole Non Step Borer (3D) Carbide Oi l Hole Non Step Borer (5D) 140° 標準ねじれ 整 径 超硬 21°～34° 数 シャンク 140° 標準ねじれ 整 径 超硬 21°～34° 数 シャンク Carbide Normal Helix Integral No. Carbide Normal Helix Integral No. Shank 平面二段・S-X形シンニング Shank 平面二段・S-X形シンニング Plane, S-X thinning Plane, S-X thinning ℓ ℓ LF LF オイルホールあり L/D=3 切削 18 h8 シャンク径公差 切削 h8 シャンク径公差 03WHNSB -TH 条件表 0～－0.01 オイルホールあり L/D=5 With oil hole （㎜） 05WHNSB -TH 条件表 18 0～－0.01 With oil hole （㎜） Cutting Conditions Cutting Conditions 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 Item Code Stock Tool Flute Overall Shank （円） dia. length length dia. Suggested Item Code Stock Tool Flute Overall Shank （円） Item Code Stock Tool Flute Overall Shank （円） length length dia. Suggested Item Code Stock （円） dia. length length dia. Suggested dia. Item Code Stock Tool Flute Overall Shank （円） Tool dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） Tool Flute Overall Shank dia. length length dia. Suggested dia. length length dia. Suggested retail retail retail retail retail retail DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) 03WHNSB0200-TH ● 2.0 16 69 3.0 14,080 03WHNSB0505-TH ● 5.05 29 82 6.0 16,050 03WHNSB0880-TH ● 8.8 44 101 9.0 21,610 05WHNSB0200-TH ● 2.0 20 66 3.0 16,050 05WHNSB0630-TH ● 6.3 55 110 7.0 20,010 05WHNSB1060-TH □ 10.6 87 150 11.0 － 03WHNSB0203-TH ● 2.03 16 69 3.0 14,080 03WHNSB0510-TH ● 5.1 29 82 6.0 16,050 03WHNSB0890-TH ● 8.9 44 101 9.0 21,610 05WHNSB0210-TH ● 2.1 24 74 3.0 16,050 05WHNSB0640-TH ● 6.4 55 110 7.0 20,010 05WHNSB1070-TH □ 10.7 87 150 11.0 － 03WHNSB0210-TH ● 2.1 17 69 3.0 14,080 03WHNSB0520-TH ● 5.2 29 82 6.0 16,050 03WHNSB0900-TH ● 9.0 44 101 9.0 21,610 05WHNSB0220-TH ● 2.2 24 74 3.0 16,050 05WHNSB0650-TH ● 6.5 55 110 7.0 20,010 05WHNSB1080-TH ● 10.8 87 150 11.0 29,140 03WHNSB0213-TH ● 2.13 17 69 3.0 14,080 03WHNSB0530-TH ● 5.3 29 82 6.0 16,050 03WHNSB0910-TH □ 9.1 49 107 10.0 － 05WHNSB0230-TH ● 2.3 24 74 3.0 16,050 05WHNSB0660-TH ● 6.6 55 110 7.0 20,510 05WHNSB1090-TH ● 10.9 87 150 11.0 29,140 03WHNSB0220-TH ● 2.2 17 69 3.0 14,080 03WHNSB0540-TH ● 5.4 29 82 6.0 16,050 03WHNSB0920-TH □ 9.2 49 107 10.0 － 05WHNSB0240-TH ● 2.4 24 74 3.0 16,050 05WHNSB0670-TH ● 6.7 55 110 7.0 20,510 05WHNSB1100-TH ● 11.0 87 150 11.0 29,140 03WHNSB0223-TH ● 2.23 17 69 3.0 14,080 03WHNSB0550-TH ● 5.5 29 82 6.0 16,050 03WHNSB0930-TH ● 9.3 49 107 10.0 23,090 05WHNSB0250-TH ● 2.5 24 74 3.0 16,050 05WHNSB0680-TH ● 6.8 55 110 7.0 20,510 05WHNSB1110-TH □ 11.1 93 156 12.0 － 03WHNSB0230-TH ● 2.3 19 69 3.0 14,080 03WHNSB0555-TH ● 5.55 29 82 6.0 16,430 03WHNSB0940-TH ● 9.4 49 107 10.0 23,090 05WHNSB0260-TH ● 2.6 29 79 3.0 16,050 05WHNSB0690-TH ● 6.9 55 110 7.0 20,510 05WHNSB1120-TH □ 11.2 93 156 12.0 － 03WHNSB0233-TH ● 2.33 19 69 3.0 14,080 03WHNSB0560-TH ● 5.6 29 82 6.0 16,430 03WHNSB0950-TH ● 9.5 49 107 10.0 23,090 05WHNSB0270-TH ● 2.7 29 79 3.0 16,050 05WHNSB0700-TH ● 7.0 55 110 7.0 20,510 05WHNSB1130-TH ● 11.3 93 156 12.0 31,000 03WHNSB0240-TH ● 2.4 19 69 3.0 14,080 03WHNSB0570-TH ● 5.7 29 82 6.0 16,430 03WHNSB0960-TH □ 9.6 49 107 10.0 － 05WHNSB0280-TH ● 2.8 29 79 3.0 16,050 05WHNSB0710-TH ● 7.1 63 119 8.0 22,100 05WHNSB1140-TH ● 11.4 93 156 12.0 31,000 03WHNSB0243-TH ● 2.43 19 69 3.0 14,080 03WHNSB0580-TH ● 5.8 29 82 6.0 16,430 03WHNSB0970-TH □ 9.7 49 107 10.0 － 05WHNSB0290-TH ● 2.9 29 79 3.0 16,050 05WHNSB0720-TH ● 7.2 63 119 8.0 22,100 05WHNSB1150-TH ● 11.5 93 156 12.0 31,000 03WHNSB0250-TH ● 2.5 19 69 3.0 14,080 03WHNSB0590-TH ● 5.9 29 82 6.0 16,430 03WHNSB0980-TH ● 9.8 49 107 10.0 23,590 05WHNSB0300-TH ● 3.0 29 79 3.0 16,050 05WHNSB0730-TH ● 7.3 63 119 8.0 22,100 05WHNSB1160-TH □ 11.6 93 156 12.0 － 03WHNSB0253-TH ● 2.53 19 69 3.0 14,080 03WHNSB0600-TH ● 6.0 29 82 6.0 16,430 03WHNSB0990-TH ● 9.9 49 107 10.0 23,590 05WHNSB0310-TH ● 3.1 37 87 4.0 16,550 05WHNSB0740-TH ● 7.4 63 119 8.0 22,100 05WHNSB1170-TH □ 11.7 93 156 12.0 － 03WHNSB0260-TH ● 2.6 19 69 3.0 14,080 03WHNSB0605-TH ● 6.05 34 89 7.0 17,540 03WHNSB1000-TH ● 10.0 49 107 10.0 23,590 05WHNSB0320-TH ● 3.2 37 87 4.0 16,550 05WHNSB0750-TH ● 7.5 63 119 8.0 22,100 05WHNSB1180-TH ● 11.8 93 156 12.0 31,740 03WHNSB0263-TH ● 2.63 19 69 3.0 14,080 03WHNSB0610-TH ● 6.1 34 89 7.0 17,540 03WHNSB1010-TH □ 10.1 54 117 11.0 － 05WHNSB0330-TH ● 3.3 37 87 4.0 16,550 05WHNSB0760-TH ● 7.6 63 119 8.0 22,720 05WHNSB1190-TH ● 11.9 93 156 12.0 31,740 03WHNSB0270-TH ● 2.7 19 69 3.0 14,080 03WHNSB0620-TH ● 6.2 34 89 7.0 17,540 03WHNSB1020-TH ● 10.2 54 117 11.0 25,070 05WHNSB0340-TH ● 3.4 37 87 4.0 16,550 05WHNSB0770-TH ● 7.7 63 119 8.0 22,720 05WHNSB1200-TH ● 12.0 93 156 12.0 31,740 03WHNSB0273-TH ● 2.73 19 69 3.0 14,080 03WHNSB0630-TH ● 6.3 34 89 7.0 17,540 03WHNSB1030-TH ● 10.3 54 117 11.0 25,070 05WHNSB0350-TH ● 3.5 37 87 4.0 16,550 05WHNSB0780-TH ● 7.8 63 119 8.0 22,720 05WHNSB1210-TH □ 12.1 104 169 13.0 － 03WHNSB0280-TH ● 2.8 19 69 3.0 14,080 03WHNSB0640-TH ● 6.4 34 89 7.0 17,540 03WHNSB1040-TH ● 10.4 54 117 11.0 25,070 05WHNSB0360-TH ● 3.6 37 87 4.0 16,670 05WHNSB0790-TH ● 7.9 63 119 8.0 22,720 05WHNSB1220-TH □ 12.2 104 169 13.0 － 03WHNSB0283-TH ● 2.83 19 69 3.0 14,080 03WHNSB0650-TH ● 6.5 34 89 7.0 17,540 03WHNSB1050-TH ● 10.5 54 117 11.0 25,070 05WHNSB0370-TH ● 3.7 37 87 4.0 16,670 05WHNSB0800-TH ● 8.0 63 119 8.0 22,720 05WHNSB1230-TH □ 12.3 104 169 13.0 － 03WHNSB0290-TH ● 2.9 19 69 3.0 14,080 03WHNSB0655-TH ● 6.55 34 89 7.0 17,900 03WHNSB1060-TH □ 10.6 54 117 11.0 － 05WHNSB0380-TH ● 3.8 37 87 4.0 16,670 05WHNSB0810-TH ● 8.1 71 128 9.0 24,200 05WHNSB1240-TH □ 12.4 104 169 13.0 － 03WHNSB0293-TH ● 2.93 19 69 3.0 14,080 03WHNSB0660-TH ● 6.6 34 89 7.0 17,900 03WHNSB1070-TH □ 10.7 54 117 11.0 － 05WHNSB0390-TH ● 3.9 37 87 4.0 16,670 05WHNSB0820-TH ● 8.2 71 128 9.0 24,200 05WHNSB1250-TH ● 12.5 104 169 13.0 34,820 03WHNSB0300-TH ● 3.0 19 69 3.0 14,080 03WHNSB0670-TH ● 6.7 34 89 7.0 17,900 03WHNSB1080-TH ● 10.8 54 117 11.0 25,690 05WHNSB0400-TH ● 4.0 37 87 4.0 16,670 05WHNSB0830-TH ● 8.3 71 128 9.0 24,200 05WHNSB1260-TH □ 12.6 104 169 13.0 － 03WHNSB0305-TH ● 3.05 23 73 4.0 14,460 03WHNSB0680-TH ● 6.8 34 89 7.0 17,900 03WHNSB1090-TH ● 10.9 54 117 11.0 25,690 05WHNSB0410-TH ● 4.1 47 100 5.0 17,160 05WHNSB0840-TH ● 8.4 71 128 9.0 24,200 05WHNSB1270-TH □ 12.7 104 169 13.0 － 03WHNSB0310-TH ● 3.1 23 73 4.0 14,460 03WHNSB0690-TH ● 6.9 34 89 7.0 17,900 03WHNSB1100-TH ● 11.0 54 117 11.0 25,690 05WHNSB0420-TH ● 4.2 47 100 5.0 17,160 05WHNSB0850-TH ● 8.5 71 128 9.0 24,200 05WHNSB1280-TH □ 12.8 104 169 13.0 － 03WHNSB0320-TH ● 3.2 23 73 4.0 14,460 03WHNSB0700-TH ● 7.0 34 89 7.0 17,900 03WHNSB1110-TH □ 11.1 59 123 12.0 － 05WHNSB0430-TH ● 4.3 47 100 5.0 17,160 05WHNSB0860-TH ● 8.6 71 128 9.0 24,830 05WHNSB1290-TH □ 12.9 104 169 13.0 － 03WHNSB0330-TH ● 3.3 23 73 4.0 14,460 03WHNSB0705-TH ● 7.05 39 95 8.0 19,520 03WHNSB1120-TH □ 11.2 59 123 12.0 － 05WHNSB0440-TH ● 4.4 47 100 5.0 17,160 05WHNSB0870-TH ● 8.7 71 128 9.0 24,830 05WHNSB1300-TH ● 13.0 104 169 13.0 37,170 03WHNSB0340-TH ● 3.4 23 73 4.0 14,460 03WHNSB0710-TH ● 7.1 39 95 8.0 19,520 03WHNSB1130-TH ● 11.3 59 123 12.0 27,040 05WHNSB0450-TH ● 4.5 47 100 5.0 17,160 05WHNSB0880-TH ● 8.8 71 128 9.0 24,830 03WHNSB0350-TH ● 3.5 23 73 4.0 14,460 03WHNSB0720-TH ● 7.2 39 95 8.0 19,520 03WHNSB1140-TH ● 11.4 59 123 12.0 27,040 05WHNSB0460-TH ● 4.6 47 100 5.0 17,540 05WHNSB0890-TH ● 8.9 71 128 9.0 24,830 03WHNSB0360-TH ● 3.6 23 73 4.0 14,700 03WHNSB0730-TH ● 7.3 39 95 8.0 19,520 03WHNSB1150-TH ● 11.5 59 123 12.0 27,040 05WHNSB0470-TH ● 4.7 47 100 5.0 17,540 05WHNSB0900-TH ● 9.0 71 128 9.0 24,830 03WHNSB0370-TH ● 3.7 23 73 4.0 14,700 03WHNSB0740-TH ● 7.4 39 95 8.0 19,520 03WHNSB1160-TH □ 11.6 59 123 12.0 － 05WHNSB0480-TH ● 4.8 47 100 5.0 17,540 05WHNSB0910-TH □ 9.1 79 137 10.0 － 03WHNSB0380-TH ● 3.8 23 73 4.0 14,700 03WHNSB0750-TH ● 7.5 39 95 8.0 19,520 03WHNSB1170-TH □ 11.7 59 123 12.0 － 05WHNSB0490-TH ● 4.9 47 100 5.0 17,540 05WHNSB0920-TH □ 9.2 79 137 10.0 － 03WHNSB0390-TH ● 3.9 23 73 4.0 14,700 03WHNSB0760-TH ● 7.6 39 95 8.0 19,890 03WHNSB1180-TH ● 11.8 59 123 12.0 27,780 05WHNSB0500-TH ● 5.0 47 100 5.0 17,540 05WHNSB0930-TH ● 9.3 79 137 10.0 26,430 03WHNSB0400-TH ● 4.0 23 73 4.0 14,700 03WHNSB0770-TH ● 7.7 39 95 8.0 19,890 03WHNSB1190-TH ● 11.9 59 123 12.0 27,780 05WHNSB0510-TH ● 5.1 47 100 6.0 18,520 05WHNSB0940-TH ● 9.4 79 137 10.0 26,430 03WHNSB0405-TH ● 4.05 29 82 5.0 15,070 03WHNSB0780-TH ● 7.8 39 95 8.0 19,890 03WHNSB1200-TH ● 12.0 59 123 12.0 27,780 05WHNSB0520-TH ● 5.2 47 100 6.0 18,520 05WHNSB0950-TH ● 9.5 79 137 10.0 26,430 03WHNSB0410-TH ● 4.1 29 82 5.0 15,070 03WHNSB0790-TH ● 7.9 39 95 8.0 19,890 03WHNSB1210-TH □ 12.1 64 129 13.0 － 05WHNSB0530-TH ● 5.3 47 100 6.0 18,520 05WHNSB0960-TH □ 9.6 79 137 10.0 － 03WHNSB0420-TH ● 4.2 29 82 5.0 15,070 03WHNSB0800-TH ● 8.0 39 95 8.0 19,890 03WHNSB1220-TH □ 12.2 64 129 13.0 － 05WHNSB0540-TH ● 5.4 47 100 6.0 18,520 05WHNSB0970-TH □ 9.7 79 137 10.0 － 03WHNSB0430-TH ● 4.3 29 82 5.0 15,070 03WHNSB0805-TH ● 8.05 44 101 9.0 21,250 03WHNSB1230-TH □ 12.3 64 129 13.0 － 05WHNSB0550-TH ● 5.5 47 100 6.0 18,520 05WHNSB0980-TH ● 9.8 79 137 10.0 26,800 03WHNSB0440-TH ● 4.4 29 82 5.0 15,070 03WHNSB0810-TH ● 8.1 44 101 9.0 21,250 03WHNSB1240-TH □ 12.4 64 129 13.0 － 05WHNSB0560-TH ● 5.6 47 100 6.0 18,780 05WHNSB0990-TH ● 9.9 79 137 10.0 26,800 03WHNSB0450-TH ● 4.5 29 82 5.0 15,070 03WHNSB0820-TH ● 8.2 44 101 9.0 21,250 03WHNSB1250-TH ● 12.5 64 129 13.0 30,500 05WHNSB0570-TH ● 5.7 47 100 6.0 18,780 05WHNSB1000-TH ● 10.0 79 137 10.0 26,800 03WHNSB0460-TH ● 4.6 29 82 5.0 15,200 03WHNSB0830-TH ● 8.3 44 101 9.0 21,250 03WHNSB1260-TH □ 12.6 64 129 13.0 － 05WHNSB0580-TH ● 5.8 47 100 6.0 18,780 05WHNSB1010-TH □ 10.1 87 150 11.0 － 03WHNSB0470-TH ● 4.7 29 82 5.0 15,200 03WHNSB0840-TH ● 8.4 44 101 9.0 21,250 03WHNSB1270-TH □ 12.7 64 129 13.0 － 05WHNSB0590-TH ● 5.9 47 100 6.0 18,780 05WHNSB1020-TH ● 10.2 87 150 11.0 28,650 03WHNSB0480-TH ● 4.8 29 82 5.0 15,200 03WHNSB0850-TH ● 8.5 44 101 9.0 21,250 03WHNSB1280-TH □ 12.8 64 129 13.0 － 05WHNSB0600-TH ● 6.0 47 100 6.0 18,780 05WHNSB1030-TH ● 10.3 87 150 11.0 28,650 03WHNSB0490-TH ● 4.9 29 82 5.0 15,200 03WHNSB0860-TH ● 8.6 44 101 9.0 21,610 03WHNSB1290-TH □ 12.9 64 129 13.0 － 05WHNSB0610-TH ● 6.1 55 110 7.0 20,010 05WHNSB1040-TH ● 10.4 87 150 11.0 28,650 03WHNSB0500-TH ● 5.0 29 82 5.0 15,200 03WHNSB0870-TH ● 8.7 44 101 9.0 21,610 03WHNSB1300-TH ● 13.0 64 129 13.0 32,600 05WHNSB0620-TH ● 6.2 55 110 7.0 20,010 05WHNSB1050-TH ● 10.5 87 150 11.0 28,650 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel steel, Ti alloy cast iron alloy alloy 03WHNSB-TH 2～ 13 steel steel SCr SKS ～45HRC 45HRC～ SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel, Ti alloy cast iron alloy alloy 05WHNSB-TH 2～ 13 SUS Inconel FC FCD Al Cu SCr SKS ～45HRC 45HRC～ steel SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◯ ◯ ◯ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◯ ◯ ◯ ●印：標準在庫品です。●：Stocked Items. □印：特定代理店在庫です。弊社営業へお問合せください。□：Stocked by specified distributor. Contact with our sales department. 064 05 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH DC DCONMS DC DCONMS

ラ超イ硬ンOHナノッンプステップボーラー（3D） 超硬OHノンステップボーラー（5D） CLianreb iUdpe Oi l Hole Non Step Borer (3D) Carbide Oi l Hole Non Step Borer (5D) 140° 標準ねじれ 整 径 超硬 21°～34° 数 シャンク 140° 標準ねじれ 整 径 超硬 21°～34° 数 シャンク Carbide Normal Helix Integral No. Carbide Normal Helix Integral No. Shank 平面二段・S-X形シンニング Shank 平面二段・S-X形シンニング Plane, S-X thinning Plane, S-X thinning ℓ ℓ LF LF オイルホールあり L/D=3 切削 18 h8 シャンク径公差 切削 h8 シャンク径公差 03WHNSB -TH 条件表 0～－0.01 オイルホールあり L/D=5 With oil hole （㎜） 05WHNSB -TH 条件表 18 0～－0.01 With oil hole （㎜） Cutting Conditions Cutting Conditions 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 Item Code Stock Tool Flute Overall Shank （円） dia. length length dia. Suggested Item Code Stock Tool Flute Overall Shank （円） Item Code Stock Tool Flute Overall Shank （円） length length dia. Suggested Item Code Stock （円） dia. length length dia. Suggested dia. Item Code Stock Tool Flute Overall Shank （円） Tool dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） Tool Flute Overall Shank dia. length length dia. Suggested dia. length length dia. Suggested retail retail retail retail retail retail DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) 03WHNSB0200-TH ● 2.0 16 69 3.0 14,080 03WHNSB0505-TH ● 5.05 29 82 6.0 16,050 03WHNSB0880-TH ● 8.8 44 101 9.0 21,610 05WHNSB0200-TH ● 2.0 20 66 3.0 16,050 05WHNSB0630-TH ● 6.3 55 110 7.0 20,010 05WHNSB1060-TH □ 10.6 87 150 11.0 － 03WHNSB0203-TH ● 2.03 16 69 3.0 14,080 03WHNSB0510-TH ● 5.1 29 82 6.0 16,050 03WHNSB0890-TH ● 8.9 44 101 9.0 21,610 05WHNSB0210-TH ● 2.1 24 74 3.0 16,050 05WHNSB0640-TH ● 6.4 55 110 7.0 20,010 05WHNSB1070-TH □ 10.7 87 150 11.0 － 03WHNSB0210-TH ● 2.1 17 69 3.0 14,080 03WHNSB0520-TH ● 5.2 29 82 6.0 16,050 03WHNSB0900-TH ● 9.0 44 101 9.0 21,610 05WHNSB0220-TH ● 2.2 24 74 3.0 16,050 05WHNSB0650-TH ● 6.5 55 110 7.0 20,010 05WHNSB1080-TH ● 10.8 87 150 11.0 29,140 03WHNSB0213-TH ● 2.13 17 69 3.0 14,080 03WHNSB0530-TH ● 5.3 29 82 6.0 16,050 03WHNSB0910-TH □ 9.1 49 107 10.0 － 05WHNSB0230-TH ● 2.3 24 74 3.0 16,050 05WHNSB0660-TH ● 6.6 55 110 7.0 20,510 05WHNSB1090-TH ● 10.9 87 150 11.0 29,140 03WHNSB0220-TH ● 2.2 17 69 3.0 14,080 03WHNSB0540-TH ● 5.4 29 82 6.0 16,050 03WHNSB0920-TH □ 9.2 49 107 10.0 － 05WHNSB0240-TH ● 2.4 24 74 3.0 16,050 05WHNSB0670-TH ● 6.7 55 110 7.0 20,510 05WHNSB1100-TH ● 11.0 87 150 11.0 29,140 03WHNSB0223-TH ● 2.23 17 69 3.0 14,080 03WHNSB0550-TH ● 5.5 29 82 6.0 16,050 03WHNSB0930-TH ● 9.3 49 107 10.0 23,090 05WHNSB0250-TH ● 2.5 24 74 3.0 16,050 05WHNSB0680-TH ● 6.8 55 110 7.0 20,510 05WHNSB1110-TH □ 11.1 93 156 12.0 － 03WHNSB0230-TH ● 2.3 19 69 3.0 14,080 03WHNSB0555-TH ● 5.55 29 82 6.0 16,430 03WHNSB0940-TH ● 9.4 49 107 10.0 23,090 05WHNSB0260-TH ● 2.6 29 79 3.0 16,050 05WHNSB0690-TH ● 6.9 55 110 7.0 20,510 05WHNSB1120-TH □ 11.2 93 156 12.0 － 03WHNSB0233-TH ● 2.33 19 69 3.0 14,080 03WHNSB0560-TH ● 5.6 29 82 6.0 16,430 03WHNSB0950-TH ● 9.5 49 107 10.0 23,090 05WHNSB0270-TH ● 2.7 29 79 3.0 16,050 05WHNSB0700-TH ● 7.0 55 110 7.0 20,510 05WHNSB1130-TH ● 11.3 93 156 12.0 31,000 03WHNSB0240-TH ● 2.4 19 69 3.0 14,080 03WHNSB0570-TH ● 5.7 29 82 6.0 16,430 03WHNSB0960-TH □ 9.6 49 107 10.0 － 05WHNSB0280-TH ● 2.8 29 79 3.0 16,050 05WHNSB0710-TH ● 7.1 63 119 8.0 22,100 05WHNSB1140-TH ● 11.4 93 156 12.0 31,000 03WHNSB0243-TH ● 2.43 19 69 3.0 14,080 03WHNSB0580-TH ● 5.8 29 82 6.0 16,430 03WHNSB0970-TH □ 9.7 49 107 10.0 － 05WHNSB0290-TH ● 2.9 29 79 3.0 16,050 05WHNSB0720-TH ● 7.2 63 119 8.0 22,100 05WHNSB1150-TH ● 11.5 93 156 12.0 31,000 03WHNSB0250-TH ● 2.5 19 69 3.0 14,080 03WHNSB0590-TH ● 5.9 29 82 6.0 16,430 03WHNSB0980-TH ● 9.8 49 107 10.0 23,590 05WHNSB0300-TH ● 3.0 29 79 3.0 16,050 05WHNSB0730-TH ● 7.3 63 119 8.0 22,100 05WHNSB1160-TH □ 11.6 93 156 12.0 － 03WHNSB0253-TH ● 2.53 19 69 3.0 14,080 03WHNSB0600-TH ● 6.0 29 82 6.0 16,430 03WHNSB0990-TH ● 9.9 49 107 10.0 23,590 05WHNSB0310-TH ● 3.1 37 87 4.0 16,550 05WHNSB0740-TH ● 7.4 63 119 8.0 22,100 05WHNSB1170-TH □ 11.7 93 156 12.0 － 03WHNSB0260-TH ● 2.6 19 69 3.0 14,080 03WHNSB0605-TH ● 6.05 34 89 7.0 17,540 03WHNSB1000-TH ● 10.0 49 107 10.0 23,590 05WHNSB0320-TH ● 3.2 37 87 4.0 16,550 05WHNSB0750-TH ● 7.5 63 119 8.0 22,100 05WHNSB1180-TH ● 11.8 93 156 12.0 31,740 03WHNSB0263-TH ● 2.63 19 69 3.0 14,080 03WHNSB0610-TH ● 6.1 34 89 7.0 17,540 03WHNSB1010-TH □ 10.1 54 117 11.0 － 05WHNSB0330-TH ● 3.3 37 87 4.0 16,550 05WHNSB0760-TH ● 7.6 63 119 8.0 22,720 05WHNSB1190-TH ● 11.9 93 156 12.0 31,740 03WHNSB0270-TH ● 2.7 19 69 3.0 14,080 03WHNSB0620-TH ● 6.2 34 89 7.0 17,540 03WHNSB1020-TH ● 10.2 54 117 11.0 25,070 05WHNSB0340-TH ● 3.4 37 87 4.0 16,550 05WHNSB0770-TH ● 7.7 63 119 8.0 22,720 05WHNSB1200-TH ● 12.0 93 156 12.0 31,740 03WHNSB0273-TH ● 2.73 19 69 3.0 14,080 03WHNSB0630-TH ● 6.3 34 89 7.0 17,540 03WHNSB1030-TH ● 10.3 54 117 11.0 25,070 05WHNSB0350-TH ● 3.5 37 87 4.0 16,550 05WHNSB0780-TH ● 7.8 63 119 8.0 22,720 05WHNSB1210-TH □ 12.1 104 169 13.0 － 03WHNSB0280-TH ● 2.8 19 69 3.0 14,080 03WHNSB0640-TH ● 6.4 34 89 7.0 17,540 03WHNSB1040-TH ● 10.4 54 117 11.0 25,070 05WHNSB0360-TH ● 3.6 37 87 4.0 16,670 05WHNSB0790-TH ● 7.9 63 119 8.0 22,720 05WHNSB1220-TH □ 12.2 104 169 13.0 － 03WHNSB0283-TH ● 2.83 19 69 3.0 14,080 03WHNSB0650-TH ● 6.5 34 89 7.0 17,540 03WHNSB1050-TH ● 10.5 54 117 11.0 25,070 05WHNSB0370-TH ● 3.7 37 87 4.0 16,670 05WHNSB0800-TH ● 8.0 63 119 8.0 22,720 05WHNSB1230-TH □ 12.3 104 169 13.0 － 03WHNSB0290-TH ● 2.9 19 69 3.0 14,080 03WHNSB0655-TH ● 6.55 34 89 7.0 17,900 03WHNSB1060-TH □ 10.6 54 117 11.0 － 05WHNSB0380-TH ● 3.8 37 87 4.0 16,670 05WHNSB0810-TH ● 8.1 71 128 9.0 24,200 05WHNSB1240-TH □ 12.4 104 169 13.0 － 03WHNSB0293-TH ● 2.93 19 69 3.0 14,080 03WHNSB0660-TH ● 6.6 34 89 7.0 17,900 03WHNSB1070-TH □ 10.7 54 117 11.0 － 05WHNSB0390-TH ● 3.9 37 87 4.0 16,670 05WHNSB0820-TH ● 8.2 71 128 9.0 24,200 05WHNSB1250-TH ● 12.5 104 169 13.0 34,820 03WHNSB0300-TH ● 3.0 19 69 3.0 14,080 03WHNSB0670-TH ● 6.7 34 89 7.0 17,900 03WHNSB1080-TH ● 10.8 54 117 11.0 25,690 05WHNSB0400-TH ● 4.0 37 87 4.0 16,670 05WHNSB0830-TH ● 8.3 71 128 9.0 24,200 05WHNSB1260-TH □ 12.6 104 169 13.0 － 03WHNSB0305-TH ● 3.05 23 73 4.0 14,460 03WHNSB0680-TH ● 6.8 34 89 7.0 17,900 03WHNSB1090-TH ● 10.9 54 117 11.0 25,690 05WHNSB0410-TH ● 4.1 47 100 5.0 17,160 05WHNSB0840-TH ● 8.4 71 128 9.0 24,200 05WHNSB1270-TH □ 12.7 104 169 13.0 － 03WHNSB0310-TH ● 3.1 23 73 4.0 14,460 03WHNSB0690-TH ● 6.9 34 89 7.0 17,900 03WHNSB1100-TH ● 11.0 54 117 11.0 25,690 05WHNSB0420-TH ● 4.2 47 100 5.0 17,160 05WHNSB0850-TH ● 8.5 71 128 9.0 24,200 05WHNSB1280-TH □ 12.8 104 169 13.0 － 03WHNSB0320-TH ● 3.2 23 73 4.0 14,460 03WHNSB0700-TH ● 7.0 34 89 7.0 17,900 03WHNSB1110-TH □ 11.1 59 123 12.0 － 05WHNSB0430-TH ● 4.3 47 100 5.0 17,160 05WHNSB0860-TH ● 8.6 71 128 9.0 24,830 05WHNSB1290-TH □ 12.9 104 169 13.0 － 03WHNSB0330-TH ● 3.3 23 73 4.0 14,460 03WHNSB0705-TH ● 7.05 39 95 8.0 19,520 03WHNSB1120-TH □ 11.2 59 123 12.0 － 05WHNSB0440-TH ● 4.4 47 100 5.0 17,160 05WHNSB0870-TH ● 8.7 71 128 9.0 24,830 05WHNSB1300-TH ● 13.0 104 169 13.0 37,170 03WHNSB0340-TH ● 3.4 23 73 4.0 14,460 03WHNSB0710-TH ● 7.1 39 95 8.0 19,520 03WHNSB1130-TH ● 11.3 59 123 12.0 27,040 05WHNSB0450-TH ● 4.5 47 100 5.0 17,160 05WHNSB0880-TH ● 8.8 71 128 9.0 24,830 03WHNSB0350-TH ● 3.5 23 73 4.0 14,460 03WHNSB0720-TH ● 7.2 39 95 8.0 19,520 03WHNSB1140-TH ● 11.4 59 123 12.0 27,040 05WHNSB0460-TH ● 4.6 47 100 5.0 17,540 05WHNSB0890-TH ● 8.9 71 128 9.0 24,830 03WHNSB0360-TH ● 3.6 23 73 4.0 14,700 03WHNSB0730-TH ● 7.3 39 95 8.0 19,520 03WHNSB1150-TH ● 11.5 59 123 12.0 27,040 05WHNSB0470-TH ● 4.7 47 100 5.0 17,540 05WHNSB0900-TH ● 9.0 71 128 9.0 24,830 03WHNSB0370-TH ● 3.7 23 73 4.0 14,700 03WHNSB0740-TH ● 7.4 39 95 8.0 19,520 03WHNSB1160-TH □ 11.6 59 123 12.0 － 05WHNSB0480-TH ● 4.8 47 100 5.0 17,540 05WHNSB0910-TH □ 9.1 79 137 10.0 － 03WHNSB0380-TH ● 3.8 23 73 4.0 14,700 03WHNSB0750-TH ● 7.5 39 95 8.0 19,520 03WHNSB1170-TH □ 11.7 59 123 12.0 － 05WHNSB0490-TH ● 4.9 47 100 5.0 17,540 05WHNSB0920-TH □ 9.2 79 137 10.0 － 03WHNSB0390-TH ● 3.9 23 73 4.0 14,700 03WHNSB0760-TH ● 7.6 39 95 8.0 19,890 03WHNSB1180-TH ● 11.8 59 123 12.0 27,780 05WHNSB0500-TH ● 5.0 47 100 5.0 17,540 05WHNSB0930-TH ● 9.3 79 137 10.0 26,430 03WHNSB0400-TH ● 4.0 23 73 4.0 14,700 03WHNSB0770-TH ● 7.7 39 95 8.0 19,890 03WHNSB1190-TH ● 11.9 59 123 12.0 27,780 05WHNSB0510-TH ● 5.1 47 100 6.0 18,520 05WHNSB0940-TH ● 9.4 79 137 10.0 26,430 03WHNSB0405-TH ● 4.05 29 82 5.0 15,070 03WHNSB0780-TH ● 7.8 39 95 8.0 19,890 03WHNSB1200-TH ● 12.0 59 123 12.0 27,780 05WHNSB0520-TH ● 5.2 47 100 6.0 18,520 05WHNSB0950-TH ● 9.5 79 137 10.0 26,430 03WHNSB0410-TH ● 4.1 29 82 5.0 15,070 03WHNSB0790-TH ● 7.9 39 95 8.0 19,890 03WHNSB1210-TH □ 12.1 64 129 13.0 － 05WHNSB0530-TH ● 5.3 47 100 6.0 18,520 05WHNSB0960-TH □ 9.6 79 137 10.0 － 03WHNSB0420-TH ● 4.2 29 82 5.0 15,070 03WHNSB0800-TH ● 8.0 39 95 8.0 19,890 03WHNSB1220-TH □ 12.2 64 129 13.0 － 05WHNSB0540-TH ● 5.4 47 100 6.0 18,520 05WHNSB0970-TH □ 9.7 79 137 10.0 － 03WHNSB0430-TH ● 4.3 29 82 5.0 15,070 03WHNSB0805-TH ● 8.05 44 101 9.0 21,250 03WHNSB1230-TH □ 12.3 64 129 13.0 － 05WHNSB0550-TH ● 5.5 47 100 6.0 18,520 05WHNSB0980-TH ● 9.8 79 137 10.0 26,800 03WHNSB0440-TH ● 4.4 29 82 5.0 15,070 03WHNSB0810-TH ● 8.1 44 101 9.0 21,250 03WHNSB1240-TH □ 12.4 64 129 13.0 － 05WHNSB0560-TH ● 5.6 47 100 6.0 18,780 05WHNSB0990-TH ● 9.9 79 137 10.0 26,800 03WHNSB0450-TH ● 4.5 29 82 5.0 15,070 03WHNSB0820-TH ● 8.2 44 101 9.0 21,250 03WHNSB1250-TH ● 12.5 64 129 13.0 30,500 05WHNSB0570-TH ● 5.7 47 100 6.0 18,780 05WHNSB1000-TH ● 10.0 79 137 10.0 26,800 03WHNSB0460-TH ● 4.6 29 82 5.0 15,200 03WHNSB0830-TH ● 8.3 44 101 9.0 21,250 03WHNSB1260-TH □ 12.6 64 129 13.0 － 05WHNSB0580-TH ● 5.8 47 100 6.0 18,780 05WHNSB1010-TH □ 10.1 87 150 11.0 － 03WHNSB0470-TH ● 4.7 29 82 5.0 15,200 03WHNSB0840-TH ● 8.4 44 101 9.0 21,250 03WHNSB1270-TH □ 12.7 64 129 13.0 － 05WHNSB0590-TH ● 5.9 47 100 6.0 18,780 05WHNSB1020-TH ● 10.2 87 150 11.0 28,650 03WHNSB0480-TH ● 4.8 29 82 5.0 15,200 03WHNSB0850-TH ● 8.5 44 101 9.0 21,250 03WHNSB1280-TH □ 12.8 64 129 13.0 － 05WHNSB0600-TH ● 6.0 47 100 6.0 18,780 05WHNSB1030-TH ● 10.3 87 150 11.0 28,650 03WHNSB0490-TH ● 4.9 29 82 5.0 15,200 03WHNSB0860-TH ● 8.6 44 101 9.0 21,610 03WHNSB1290-TH □ 12.9 64 129 13.0 － 05WHNSB0610-TH ● 6.1 55 110 7.0 20,010 05WHNSB1040-TH ● 10.4 87 150 11.0 28,650 03WHNSB0500-TH ● 5.0 29 82 5.0 15,200 03WHNSB0870-TH ● 8.7 44 101 9.0 21,610 03WHNSB1300-TH ● 13.0 64 129 13.0 32,600 05WHNSB0620-TH ● 6.2 55 110 7.0 20,010 05WHNSB1050-TH ● 10.5 87 150 11.0 28,650 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel steel, Ti alloy cast iron alloy alloy 03WHNSB-TH 2～ 13 steel steel SCr SKS ～45HRC 45HRC～ SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel, Ti alloy cast iron alloy alloy 05WHNSB-TH 2～ 13 SUS Inconel FC FCD Al Cu SCr SKS ～45HRC 45HRC～ steel SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◯ ◯ ◯ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◯ ◯ ◯ ●印：標準在庫品です。●：Stocked Items. □印：特定代理店在庫です。弊社営業へお問合せください。□：Stocked by specified distributor. Contact with our sales department. 04 075 DC DCONMS DC DCONMS EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH

ラ超イ硬ンOHナノッンプステップボーラー（8D） 超硬OHノンステップボーラー（10D） CLianreb iUdpe Oi l Hole Non Step Borer (8D) Carbide Oi l Hole Non Step Borer (10D) 140° 標準ねじれ 135° 標準ねじれ 超硬 21°～34° 整数径シャンク ※ 超硬 21°～34° 整数径シャンク 1印：溝全体コーティングです Completely coated Carbide Normal Helix Integral No. Carbide Normal Helix Integral No. Shank Shank 平面二段・S-X形シンニング 平面二段・S-X形シンニング Plane, S-X thinning Plane, S-X thinning ℓ ℓ LF LF 切削 08WHNSB -TH オイルホールあり L/D=8 h8 シャンク径公差 切削 直径公差 条件表 19 0～－0.01 オイルホールあり L/D=10 下表を参照 条件表 20 Refer to under table With oil hole （㎜） 10WHNSB -TH Cutting Conditions With oil hole Cutting Conditions 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 Item Code Stock Tool Flute Overall Shank （円） Tool Overall Shank （円） Tool Flute Overall Shank 円） Tool Tool Flute Overall Shank （円） Tool dia. length length dia. Suggested Item Code Stock Flute dia. length length dia. Suggested Item Code Stock （ dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） dia. length length dia. Suggested Item Code Stock dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） dia. length length dia. Suggested retail retail retail retail retail retail DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) 08WHNSB0200-TH ● 2.0 25 75 3.0 21,120 08WHNSB0570-TH ● 5.7 67 118 6.0 24,450 08WHNSB0940-TH ● 9.4 105 168 10.0 34,450 ※1 10WHNSB0200-TH ● 2.0 30 80 3.0 25,930 ※1 10WHNSB0630-TH ● 6.3 85 138 7.0 33,830 10WHNSB1060-TH □ 10.6 144 205 11.0 － 08WHNSB0210-TH ● 2.1 25 75 3.0 21,120 08WHNSB0580-TH ● 5.8 67 118 6.0 24,450 08WHNSB0950-TH ● 9.5 105 168 10.0 34,450 ※1 10WHNSB0210-TH ● 2.1 30 80 3.0 25,930 ※1 10WHNSB0640-TH ● 6.4 85 138 7.0 33,830 10WHNSB1070-TH □ 10.7 144 205 11.0 － 08WHNSB0220-TH ● 2.2 25 75 3.0 21,120 08WHNSB0590-TH ● 5.9 67 118 6.0 24,450 08WHNSB0960-TH □ 9.6 110 168 10.0 － ※1 10WHNSB0220-TH ● 2.2 30 80 3.0 25,930 ※1 10WHNSB0650-TH ● 6.5 85 138 7.0 33,830 10WHNSB1080-TH ● 10.8 144 205 11.0 55,540 08WHNSB0230-TH ● 2.3 28 75 3.0 21,120 08WHNSB0600-TH ● 6.0 67 118 6.0 24,450 08WHNSB0970-TH □ 9.7 110 168 10.0 － ※1 10WHNSB0230-TH ● 2.3 33 80 3.0 25,930 ※1 10WHNSB0660-TH ● 6.6 92 145 7.0 36,050 10WHNSB1090-TH ● 10.9 144 205 11.0 55,540 08WHNSB0240-TH ● 2.4 28 75 3.0 21,120 08WHNSB0610-TH ● 6.1 73 132 7.0 25,810 08WHNSB0980-TH ● 9.8 110 168 10.0 35,180 ※1 10WHNSB0240-TH ● 2.4 33 80 3.0 25,930 ※1 10WHNSB0670-TH ● 6.7 92 145 7.0 36,050 10WHNSB1100-TH ● 11.0 144 205 11.0 55,540 08WHNSB0250-TH ● 2.5 28 75 3.0 21,120 08WHNSB0620-TH ● 6.2 73 132 7.0 25,810 08WHNSB0990-TH ● 9.9 110 168 10.0 35,180 ※1 10WHNSB0250-TH ● 2.5 33 80 3.0 25,930 ※1 10WHNSB0680-TH ● 6.8 92 145 7.0 36,050 10WHNSB1110-TH □ 11.1 151 212 12.0 － 08WHNSB0260-TH ● 2.6 33 80 3.0 21,120 08WHNSB0630-TH ● 6.3 73 132 7.0 25,810 08WHNSB1000-TH ● 10.0 110 168 10.0 35,180 ※1 10WHNSB0260-TH ● 2.6 35 85 3.0 25,930 ※1 10WHNSB0690-TH ● 6.9 92 145 7.0 36,050 10WHNSB1120-TH □ 11.2 151 212 12.0 － 08WHNSB0270-TH ● 2.7 33 80 3.0 21,120 08WHNSB0640-TH ● 6.4 73 132 7.0 25,810 08WHNSB1010-TH □ 10.1 116 184 11.0 － ※1 10WHNSB0270-TH ● 2.7 35 85 3.0 25,930 ※1 10WHNSB0700-TH ● 7.0 92 145 7.0 36,050 10WHNSB1130-TH ● 11.3 151 212 12.0 59,130 08WHNSB0280-TH ● 2.8 35 83 3.0 21,120 08WHNSB0650-TH ● 6.5 73 132 7.0 25,810 08WHNSB1020-TH ● 10.2 116 184 11.0 39,020 ※1 10WHNSB0280-TH ● 2.8 39 85 3.0 25,930 ※1 10WHNSB0710-TH ● 7.1 98 153 8.0 38,030 10WHNSB1140-TH ● 11.4 151 212 12.0 59,130 08WHNSB0290-TH ● 2.9 35 83 3.0 21,120 08WHNSB0660-TH ● 6.6 77 132 7.0 26,180 08WHNSB1030-TH ● 10.3 116 184 11.0 39,020 ※1 10WHNSB0290-TH ● 2.9 39 87 3.0 25,930 ※1 10WHNSB0720-TH ● 7.2 98 153 8.0 38,030 10WHNSB1150-TH ● 11.5 151 212 12.0 59,130 08WHNSB0300-TH ● 3.0 35 83 3.0 21,120 08WHNSB0670-TH ● 6.7 77 132 7.0 26,180 08WHNSB1040-TH ● 10.4 116 184 11.0 39,020 ※1 10WHNSB0300-TH ● 3.0 39 87 3.0 25,930 ※1 10WHNSB0730-TH ● 7.3 98 153 8.0 38,030 10WHNSB1160-TH □ 11.6 157 218 12.0 － 08WHNSB0310-TH ● 3.1 42 94 4.0 21,610 08WHNSB0680-TH ● 6.8 77 132 7.0 26,180 08WHNSB1050-TH ● 10.5 116 184 11.0 39,020 ※1 10WHNSB0310-TH ● 3.1 46 94 4.0 26,310 ※1 10WHNSB0740-TH ● 7.4 98 153 8.0 38,030 10WHNSB1170-TH □ 11.7 157 218 12.0 － 08WHNSB0320-TH ● 3.2 42 94 4.0 21,610 08WHNSB0690-TH ● 6.9 77 132 7.0 26,180 08WHNSB1060-TH □ 10.6 121 184 11.0 － ※1 10WHNSB0320-TH ● 3.2 46 94 4.0 26,310 ※1 10WHNSB0750-TH ● 7.5 98 153 8.0 38,030 10WHNSB1180-TH ● 11.8 157 218 12.0 61,230 08WHNSB0330-TH ● 3.3 42 94 4.0 21,610 08WHNSB0700-TH ● 7.0 77 132 7.0 26,180 08WHNSB1070-TH ● 10.7 121 184 11.0 39,760 ※1 10WHNSB0330-TH ● 3.3 46 94 4.0 26,310 ※1 10WHNSB0760-TH ● 7.6 105 160 8.0 39,880 10WHNSB1190-TH ● 11.9 157 218 12.0 61,230 08WHNSB0340-TH ● 3.4 42 94 4.0 21,610 08WHNSB0710-TH ● 7.1 84 144 8.0 28,150 08WHNSB1080-TH ● 10.8 121 184 11.0 39,760 ※1 10WHNSB0340-TH ● 3.4 46 94 4.0 26,310 ※1 10WHNSB0770-TH ● 7.7 105 160 8.0 39,880 10WHNSB1200-TH ● 12.0 157 218 12.0 61,230 08WHNSB0350-TH ● 3.5 42 94 4.0 21,610 08WHNSB0720-TH ● 7.2 84 144 8.0 28,150 08WHNSB1090-TH ● 10.9 121 184 11.0 39,760 ※1 10WHNSB0350-TH ● 3.5 46 94 4.0 26,310 ※1 10WHNSB0780-TH ● 7.8 105 160 8.0 39,880 10WHNSB1210-TH □ 12.1 164 225 13.0 － 08WHNSB0360-TH ● 3.6 46 94 4.0 21,860 08WHNSB0730-TH ● 7.3 84 144 8.0 28,150 08WHNSB1100-TH ● 11.0 121 184 11.0 39,760 ※1 10WHNSB0360-TH ● 3.6 52 101 4.0 26,680 ※1 10WHNSB0790-TH ● 7.9 105 160 8.0 39,880 10WHNSB1220-TH □ 12.2 164 225 13.0 － 08WHNSB0370-TH ● 3.7 46 94 4.0 21,860 08WHNSB0740-TH ● 7.4 84 144 8.0 28,150 08WHNSB1110-TH □ 11.1 127 195 12.0 － ※1 10WHNSB0370-TH ● 3.7 52 101 4.0 26,680 ※1 10WHNSB0800-TH ● 8.0 105 160 8.0 39,880 10WHNSB1230-TH □ 12.3 164 225 13.0 － 08WHNSB0380-TH ● 3.8 46 94 4.0 21,860 08WHNSB0750-TH ● 7.5 84 144 8.0 28,150 08WHNSB1120-TH □ 11.2 127 195 12.0 － ※1 10WHNSB0380-TH ● 3.8 52 101 4.0 26,680 ※1 10WHNSB0810-TH □ 8.1 111 166 9.0 － 10WHNSB1240-TH □ 12.4 164 225 13.0 － 08WHNSB0390-TH ● 3.9 46 94 4.0 21,860 08WHNSB0760-TH ● 7.6 88 144 8.0 28,650 08WHNSB1130-TH ● 11.3 127 195 12.0 44,080 ※1 10WHNSB0390-TH ● 3.9 52 101 4.0 26,680 ※1 10WHNSB0820-TH □ 8.2 111 166 9.0 － 10WHNSB1250-TH ● 12.5 164 225 13.0 67,030 08WHNSB0400-TH ● 4.0 46 94 4.0 21,860 08WHNSB0770-TH ● 7.7 88 144 8.0 28,650 08WHNSB1140-TH ● 11.4 127 195 12.0 44,080 ※1 10WHNSB0400-TH ● 4.0 52 101 4.0 26,680 ※1 10WHNSB0830-TH ● 8.3 111 166 9.0 42,100 10WHNSB1260-TH □ 12.6 170 236 13.0 － 08WHNSB0410-TH ● 4.1 55 110 5.0 22,600 08WHNSB0780-TH ● 7.8 88 144 8.0 28,650 08WHNSB1150-TH ● 11.5 127 195 12.0 44,080 ※1 10WHNSB0410-TH ● 4.1 59 110 5.0 27,300 ※1 10WHNSB0840-TH ● 8.4 111 166 9.0 42,100 10WHNSB1270-TH □ 12.7 170 236 13.0 － 08WHNSB0420-TH ● 4.2 55 110 5.0 22,600 08WHNSB0790-TH ● 7.9 88 144 8.0 28,650 08WHNSB1160-TH ● 11.6 132 195 12.0 44,700 ※1 10WHNSB0420-TH ● 4.2 59 110 5.0 27,300 ※1 10WHNSB0850-TH ● 8.5 111 166 9.0 42,100 10WHNSB1280-TH □ 12.8 170 236 13.0 － 08WHNSB0430-TH ● 4.3 55 110 5.0 22,600 08WHNSB0800-TH ● 8.0 88 144 8.0 28,650 08WHNSB1170-TH □ 11.7 132 195 12.0 － ※1 10WHNSB0430-TH ● 4.3 59 110 5.0 27,300 10WHNSB0860-TH □ 8.6 118 173 9.0 － 10WHNSB1290-TH □ 12.9 170 236 13.0 － 08WHNSB0440-TH ● 4.4 55 110 5.0 22,600 08WHNSB0810-TH □ 8.1 94 156 9.0 － 08WHNSB1180-TH ● 11.8 132 195 12.0 44,700 ※1 10WHNSB0440-TH ● 4.4 59 110 5.0 27,300 10WHNSB0870-TH □ 8.7 118 173 9.0 － 10WHNSB1300-TH ● 13.0 170 236 13.0 69,380 08WHNSB0450-TH ● 4.5 55 110 5.0 22,600 08WHNSB0820-TH □ 8.2 94 156 9.0 － 08WHNSB1190-TH ● 11.9 132 195 12.0 44,700 ※1 10WHNSB0450-TH ● 4.5 59 110 5.0 27,300 10WHNSB0880-TH ● 8.8 118 173 9.0 44,200 08WHNSB0460-TH ● 4.6 59 110 5.0 22,840 08WHNSB0830-TH ● 8.3 94 156 9.0 30,860 08WHNSB1200-TH ● 12.0 132 195 12.0 44,700 ※1 10WHNSB0460-TH ● 4.6 66 117 5.0 27,910 10WHNSB0890-TH ● 8.9 118 173 9.0 44,200 08WHNSB0470-TH ● 4.7 59 110 5.0 22,840 08WHNSB0840-TH ● 8.4 94 156 9.0 30,860 08WHNSB1210-TH □ 12.1 138 208 13.0 － ※1 10WHNSB0470-TH ● 4.7 66 117 5.0 27,910 10WHNSB0900-TH ● 9.0 118 173 9.0 44,200 ■10WHNSB直径公差表 Table of Tolerance on tool dia. 08WHNSB0480-TH ● 4.8 59 110 5.0 22,840 08WHNSB0850-TH ● 8.5 94 156 9.0 30,860 08WHNSB1220-TH □ 12.2 138 208 13.0 － ※1 10WHNSB0480-TH ● 4.8 66 117 5.0 27,910 10WHNSB0910-TH □ 9.1 124 179 10.0 － 直径2.0～3.0、3.5、4.0、4.5、5.0、5.5、6.0、 08WHNSB0490-TH ● 4.9 59 110 5.0 22,840 08WHNSB0860-TH □ 8.6 99 156 9.0 － 08WHNSB1230-TH □ 12.3 138 208 13.0 － ※1 10WHNSB0490-TH ● 4.9 66 117 5.0 27,910 10WHNSB0920-TH □ 9.2 124 179 10.0 － 6.5、7.0、7.5、8.0、8.5、9.0、10.0、11.0、 08WHNSB0500-TH ● 5.0 59 110 5.0 22,840 08WHNSB0870-TH □ 8.7 99 156 9.0 － 08WHNSB1240-TH □ 12.4 138 208 13.0 － ※1 10WHNSB0500-TH ● 5.0 66 117 5.0 27,910 10WHNSB0930-TH ● 9.3 124 179 10.0 45,810 12.0、13.0はh8となります。 08WHNSB0510-TH ● 5.1 62 118 6.0 23,950 08WHNSB0880-TH ● 8.8 99 156 9.0 31,620 08WHNSB1250-TH ● 12.5 138 208 13.0 51,850 ※1 10WHNSB0510-TH ● 5.1 72 123 6.0 29,760 10WHNSB0940-TH ● 9.4 124 179 10.0 45,810 上記以外のアイテムは下表の直径公差になります。 08WHNSB0520-TH ● 5.2 62 118 6.0 23,950 08WHNSB0890-TH ● 8.9 99 156 9.0 31,620 08WHNSB1260-TH □ 12.6 143 208 13.0 － ※1 10WHNSB0520-TH ● 5.2 72 123 6.0 29,760 10WHNSB0950-TH ● 9.5 124 179 10.0 45,810 h8 for diameters of 2.0 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 10.0, 11.0, 12.0, and 13.0. For other 08WHNSB0530-TH ● 5.3 62 118 6.0 23,950 08WHNSB0900-TH ● 9.0 99 156 9.0 31,620 08WHNSB1270-TH □ 12.7 143 208 13.0 － ※1 10WHNSB0530-TH ● 5.3 72 123 6.0 29,760 10WHNSB0960-TH □ 9.6 131 186 10.0 － items, the diameter tolerance will be as in the table below. 08WHNSB0540-TH ● 5.4 62 118 6.0 23,950 08WHNSB0910-TH □ 9.1 105 168 10.0 － 08WHNSB1280-TH □ 12.8 143 208 13.0 － ※1 10WHNSB0540-TH ● 5.4 72 123 6.0 29,760 10WHNSB0970-TH □ 9.7 131 186 10.0 － (mm) 08WHNSB0550-TH ● 5.5 62 118 6.0 23,950 08WHNSB0920-TH □ 9.2 105 168 10.0 － 08WHNSB1290-TH □ 12.9 143 208 13.0 － ※1 10WHNSB0550-TH ● 5.5 72 123 6.0 29,760 10WHNSB0980-TH ● 9.8 131 186 10.0 48,020 10WHNSB 08WHNSB0560-TH ● 5.6 67 118 6.0 24,450 08WHNSB0930-TH ● 9.3 105 168 10.0 34,450 08WHNSB1300-TH ● 13.0 143 208 13.0 52,720 ※1 10WHNSB0560-TH ● 5.6 79 130 6.0 31,490 10WHNSB0990-TH ● 9.9 131 186 10.0 48,020 3.0＜DC＜6.0 6.0＜DC＜10.0 10.0＜DC＜13.0 ※1 10WHNSB0570-TH ● 5.7 79 130 6.0 31,490 10WHNSB1000-TH ● 10.0 131 186 10.0 48,020 上限 ※1 10WHNSB0580-TH ● 5.8 79 130 6.0 31,490 10WHNSB1010-TH □ 10.1 138 193 11.0 － Max －0.020 －0.024 －0.030 ※1 10WHNSB0590-TH ● 5.9 79 130 6.0 31,490 10WHNSB1020-TH □ 10.2 138 193 11.0 － 下限 Min －0.036 －0.045 －0.053 ※1 10WHNSB0600-TH ● 6.0 79 130 6.0 31,490 10WHNSB1030-TH ● 10.3 138 193 11.0 53,330 ※1 10WHNSB0610-TH ● 6.1 85 138 7.0 33,830 10WHNSB1040-TH ● 10.4 138 193 11.0 53,330 ※1 10WHNSB0620-TH ● 6.2 85 138 7.0 33,830 10WHNSB1050-TH ● 10.5 138 193 11.0 53,330 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel steel steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper Heat-resistant Aluminium Copper teel steel, Ti alloy cast iron alloy alloy 08WHNSB-TH 2～ 13 SS S○○C SCM, SKD ～40HRC Stainless Ductile steel, Ti alloy ast iron alloy alloy SCr SKS ～45HRC 45HRC～ s ～45HRC 45HRC～ steel c 10WHNSB-TH 2～ 13 SUS Inconel FC FCD Al Cu SCr SKS SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◯ ◯ ◯ ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ●印：標準在庫品です。●：Stocked Items. □印：特定代理店在庫です。弊社営業へお問合せください。□：Stocked by specified distributor. Contact with our sales department. 086 07 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH DC DCONMS DC DCONMS

ラ超イ硬ンOHナノッンプステップボーラー（8D） 超硬OHノンステップボーラー（10D） CLianreb iUdpe Oi l Hole Non Step Borer (8D) Carbide Oi l Hole Non Step Borer (10D) 140° 標準ねじれ 135° 標準ねじれ 超硬 21°～34° 整数径シャンク ※ 超硬 21°～34° 整数径シャンク 1印：溝全体コーティングです Completely coated Carbide Normal Helix Integral No. Carbide Normal Helix Integral No. Shank Shank 平面二段・S-X形シンニング 平面二段・S-X形シンニング Plane, S-X thinning Plane, S-X thinning ℓ ℓ LF LF 切削 08WHNSB -TH オイルホールあり L/D=8 h8 シャンク径公差 切削 直径公差 条件表 19 0～－0.01 オイルホールあり L/D=10 下表を参照 条件表 20 Refer to under table With oil hole （㎜） 10WHNSB -TH Cutting Conditions With oil hole Cutting Conditions 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 Item Code Stock Tool Flute Overall Shank （円） Tool Overall Shank （円） Tool Flute Overall Shank 円） Tool Tool Flute Overall Shank （円） Tool dia. length length dia. Suggested Item Code Stock Flute dia. length length dia. Suggested Item Code Stock （ dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） dia. length length dia. Suggested Item Code Stock dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） dia. length length dia. Suggested retail retail retail retail retail retail DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) 08WHNSB0200-TH ● 2.0 25 75 3.0 21,120 08WHNSB0570-TH ● 5.7 67 118 6.0 24,450 08WHNSB0940-TH ● 9.4 105 168 10.0 34,450 ※1 10WHNSB0200-TH ● 2.0 30 80 3.0 25,930 ※1 10WHNSB0630-TH ● 6.3 85 138 7.0 33,830 10WHNSB1060-TH □ 10.6 144 205 11.0 － 08WHNSB0210-TH ● 2.1 25 75 3.0 21,120 08WHNSB0580-TH ● 5.8 67 118 6.0 24,450 08WHNSB0950-TH ● 9.5 105 168 10.0 34,450 ※1 10WHNSB0210-TH ● 2.1 30 80 3.0 25,930 ※1 10WHNSB0640-TH ● 6.4 85 138 7.0 33,830 10WHNSB1070-TH □ 10.7 144 205 11.0 － 08WHNSB0220-TH ● 2.2 25 75 3.0 21,120 08WHNSB0590-TH ● 5.9 67 118 6.0 24,450 08WHNSB0960-TH □ 9.6 110 168 10.0 － ※1 10WHNSB0220-TH ● 2.2 30 80 3.0 25,930 ※1 10WHNSB0650-TH ● 6.5 85 138 7.0 33,830 10WHNSB1080-TH ● 10.8 144 205 11.0 55,540 08WHNSB0230-TH ● 2.3 28 75 3.0 21,120 08WHNSB0600-TH ● 6.0 67 118 6.0 24,450 08WHNSB0970-TH □ 9.7 110 168 10.0 － ※1 10WHNSB0230-TH ● 2.3 33 80 3.0 25,930 ※1 10WHNSB0660-TH ● 6.6 92 145 7.0 36,050 10WHNSB1090-TH ● 10.9 144 205 11.0 55,540 08WHNSB0240-TH ● 2.4 28 75 3.0 21,120 08WHNSB0610-TH ● 6.1 73 132 7.0 25,810 08WHNSB0980-TH ● 9.8 110 168 10.0 35,180 ※1 10WHNSB0240-TH ● 2.4 33 80 3.0 25,930 ※1 10WHNSB0670-TH ● 6.7 92 145 7.0 36,050 10WHNSB1100-TH ● 11.0 144 205 11.0 55,540 08WHNSB0250-TH ● 2.5 28 75 3.0 21,120 08WHNSB0620-TH ● 6.2 73 132 7.0 25,810 08WHNSB0990-TH ● 9.9 110 168 10.0 35,180 ※1 10WHNSB0250-TH ● 2.5 33 80 3.0 25,930 ※1 10WHNSB0680-TH ● 6.8 92 145 7.0 36,050 10WHNSB1110-TH □ 11.1 151 212 12.0 － 08WHNSB0260-TH ● 2.6 33 80 3.0 21,120 08WHNSB0630-TH ● 6.3 73 132 7.0 25,810 08WHNSB1000-TH ● 10.0 110 168 10.0 35,180 ※1 10WHNSB0260-TH ● 2.6 35 85 3.0 25,930 ※1 10WHNSB0690-TH ● 6.9 92 145 7.0 36,050 10WHNSB1120-TH □ 11.2 151 212 12.0 － 08WHNSB0270-TH ● 2.7 33 80 3.0 21,120 08WHNSB0640-TH ● 6.4 73 132 7.0 25,810 08WHNSB1010-TH □ 10.1 116 184 11.0 － ※1 10WHNSB0270-TH ● 2.7 35 85 3.0 25,930 ※1 10WHNSB0700-TH ● 7.0 92 145 7.0 36,050 10WHNSB1130-TH ● 11.3 151 212 12.0 59,130 08WHNSB0280-TH ● 2.8 35 83 3.0 21,120 08WHNSB0650-TH ● 6.5 73 132 7.0 25,810 08WHNSB1020-TH ● 10.2 116 184 11.0 39,020 ※1 10WHNSB0280-TH ● 2.8 39 85 3.0 25,930 ※1 10WHNSB0710-TH ● 7.1 98 153 8.0 38,030 10WHNSB1140-TH ● 11.4 151 212 12.0 59,130 08WHNSB0290-TH ● 2.9 35 83 3.0 21,120 08WHNSB0660-TH ● 6.6 77 132 7.0 26,180 08WHNSB1030-TH ● 10.3 116 184 11.0 39,020 ※1 10WHNSB0290-TH ● 2.9 39 87 3.0 25,930 ※1 10WHNSB0720-TH ● 7.2 98 153 8.0 38,030 10WHNSB1150-TH ● 11.5 151 212 12.0 59,130 08WHNSB0300-TH ● 3.0 35 83 3.0 21,120 08WHNSB0670-TH ● 6.7 77 132 7.0 26,180 08WHNSB1040-TH ● 10.4 116 184 11.0 39,020 ※1 10WHNSB0300-TH ● 3.0 39 87 3.0 25,930 ※1 10WHNSB0730-TH ● 7.3 98 153 8.0 38,030 10WHNSB1160-TH □ 11.6 157 218 12.0 － 08WHNSB0310-TH ● 3.1 42 94 4.0 21,610 08WHNSB0680-TH ● 6.8 77 132 7.0 26,180 08WHNSB1050-TH ● 10.5 116 184 11.0 39,020 ※1 10WHNSB0310-TH ● 3.1 46 94 4.0 26,310 ※1 10WHNSB0740-TH ● 7.4 98 153 8.0 38,030 10WHNSB1170-TH □ 11.7 157 218 12.0 － 08WHNSB0320-TH ● 3.2 42 94 4.0 21,610 08WHNSB0690-TH ● 6.9 77 132 7.0 26,180 08WHNSB1060-TH □ 10.6 121 184 11.0 － ※1 10WHNSB0320-TH ● 3.2 46 94 4.0 26,310 ※1 10WHNSB0750-TH ● 7.5 98 153 8.0 38,030 10WHNSB1180-TH ● 11.8 157 218 12.0 61,230 08WHNSB0330-TH ● 3.3 42 94 4.0 21,610 08WHNSB0700-TH ● 7.0 77 132 7.0 26,180 08WHNSB1070-TH ● 10.7 121 184 11.0 39,760 ※1 10WHNSB0330-TH ● 3.3 46 94 4.0 26,310 ※1 10WHNSB0760-TH ● 7.6 105 160 8.0 39,880 10WHNSB1190-TH ● 11.9 157 218 12.0 61,230 08WHNSB0340-TH ● 3.4 42 94 4.0 21,610 08WHNSB0710-TH ● 7.1 84 144 8.0 28,150 08WHNSB1080-TH ● 10.8 121 184 11.0 39,760 ※1 10WHNSB0340-TH ● 3.4 46 94 4.0 26,310 ※1 10WHNSB0770-TH ● 7.7 105 160 8.0 39,880 10WHNSB1200-TH ● 12.0 157 218 12.0 61,230 08WHNSB0350-TH ● 3.5 42 94 4.0 21,610 08WHNSB0720-TH ● 7.2 84 144 8.0 28,150 08WHNSB1090-TH ● 10.9 121 184 11.0 39,760 ※1 10WHNSB0350-TH ● 3.5 46 94 4.0 26,310 ※1 10WHNSB0780-TH ● 7.8 105 160 8.0 39,880 10WHNSB1210-TH □ 12.1 164 225 13.0 － 08WHNSB0360-TH ● 3.6 46 94 4.0 21,860 08WHNSB0730-TH ● 7.3 84 144 8.0 28,150 08WHNSB1100-TH ● 11.0 121 184 11.0 39,760 ※1 10WHNSB0360-TH ● 3.6 52 101 4.0 26,680 ※1 10WHNSB0790-TH ● 7.9 105 160 8.0 39,880 10WHNSB1220-TH □ 12.2 164 225 13.0 － 08WHNSB0370-TH ● 3.7 46 94 4.0 21,860 08WHNSB0740-TH ● 7.4 84 144 8.0 28,150 08WHNSB1110-TH □ 11.1 127 195 12.0 － ※1 10WHNSB0370-TH ● 3.7 52 101 4.0 26,680 ※1 10WHNSB0800-TH ● 8.0 105 160 8.0 39,880 10WHNSB1230-TH □ 12.3 164 225 13.0 － 08WHNSB0380-TH ● 3.8 46 94 4.0 21,860 08WHNSB0750-TH ● 7.5 84 144 8.0 28,150 08WHNSB1120-TH □ 11.2 127 195 12.0 － ※1 10WHNSB0380-TH ● 3.8 52 101 4.0 26,680 ※1 10WHNSB0810-TH □ 8.1 111 166 9.0 － 10WHNSB1240-TH □ 12.4 164 225 13.0 － 08WHNSB0390-TH ● 3.9 46 94 4.0 21,860 08WHNSB0760-TH ● 7.6 88 144 8.0 28,650 08WHNSB1130-TH ● 11.3 127 195 12.0 44,080 ※1 10WHNSB0390-TH ● 3.9 52 101 4.0 26,680 ※1 10WHNSB0820-TH □ 8.2 111 166 9.0 － 10WHNSB1250-TH ● 12.5 164 225 13.0 67,030 08WHNSB0400-TH ● 4.0 46 94 4.0 21,860 08WHNSB0770-TH ● 7.7 88 144 8.0 28,650 08WHNSB1140-TH ● 11.4 127 195 12.0 44,080 ※1 10WHNSB0400-TH ● 4.0 52 101 4.0 26,680 ※1 10WHNSB0830-TH ● 8.3 111 166 9.0 42,100 10WHNSB1260-TH □ 12.6 170 236 13.0 － 08WHNSB0410-TH ● 4.1 55 110 5.0 22,600 08WHNSB0780-TH ● 7.8 88 144 8.0 28,650 08WHNSB1150-TH ● 11.5 127 195 12.0 44,080 ※1 10WHNSB0410-TH ● 4.1 59 110 5.0 27,300 ※1 10WHNSB0840-TH ● 8.4 111 166 9.0 42,100 10WHNSB1270-TH □ 12.7 170 236 13.0 － 08WHNSB0420-TH ● 4.2 55 110 5.0 22,600 08WHNSB0790-TH ● 7.9 88 144 8.0 28,650 08WHNSB1160-TH ● 11.6 132 195 12.0 44,700 ※1 10WHNSB0420-TH ● 4.2 59 110 5.0 27,300 ※1 10WHNSB0850-TH ● 8.5 111 166 9.0 42,100 10WHNSB1280-TH □ 12.8 170 236 13.0 － 08WHNSB0430-TH ● 4.3 55 110 5.0 22,600 08WHNSB0800-TH ● 8.0 88 144 8.0 28,650 08WHNSB1170-TH □ 11.7 132 195 12.0 － ※1 10WHNSB0430-TH ● 4.3 59 110 5.0 27,300 10WHNSB0860-TH □ 8.6 118 173 9.0 － 10WHNSB1290-TH □ 12.9 170 236 13.0 － 08WHNSB0440-TH ● 4.4 55 110 5.0 22,600 08WHNSB0810-TH □ 8.1 94 156 9.0 － 08WHNSB1180-TH ● 11.8 132 195 12.0 44,700 ※1 10WHNSB0440-TH ● 4.4 59 110 5.0 27,300 10WHNSB0870-TH □ 8.7 118 173 9.0 － 10WHNSB1300-TH ● 13.0 170 236 13.0 69,380 08WHNSB0450-TH ● 4.5 55 110 5.0 22,600 08WHNSB0820-TH □ 8.2 94 156 9.0 － 08WHNSB1190-TH ● 11.9 132 195 12.0 44,700 ※1 10WHNSB0450-TH ● 4.5 59 110 5.0 27,300 10WHNSB0880-TH ● 8.8 118 173 9.0 44,200 08WHNSB0460-TH ● 4.6 59 110 5.0 22,840 08WHNSB0830-TH ● 8.3 94 156 9.0 30,860 08WHNSB1200-TH ● 12.0 132 195 12.0 44,700 ※1 10WHNSB0460-TH ● 4.6 66 117 5.0 27,910 10WHNSB0890-TH ● 8.9 118 173 9.0 44,200 08WHNSB0470-TH ● 4.7 59 110 5.0 22,840 08WHNSB0840-TH ● 8.4 94 156 9.0 30,860 08WHNSB1210-TH □ 12.1 138 208 13.0 － ※1 10WHNSB0470-TH ● 4.7 66 117 5.0 27,910 10WHNSB0900-TH ● 9.0 118 173 9.0 44,200 ■10WHNSB直径公差表 Table of Tolerance on tool dia. 08WHNSB0480-TH ● 4.8 59 110 5.0 22,840 08WHNSB0850-TH ● 8.5 94 156 9.0 30,860 08WHNSB1220-TH □ 12.2 138 208 13.0 － ※1 10WHNSB0480-TH ● 4.8 66 117 5.0 27,910 10WHNSB0910-TH □ 9.1 124 179 10.0 － 直径2.0～3.0、3.5、4.0、4.5、5.0、5.5、6.0、 08WHNSB0490-TH ● 4.9 59 110 5.0 22,840 08WHNSB0860-TH □ 8.6 99 156 9.0 － 08WHNSB1230-TH □ 12.3 138 208 13.0 － ※1 10WHNSB0490-TH ● 4.9 66 117 5.0 27,910 10WHNSB0920-TH □ 9.2 124 179 10.0 － 6.5、7.0、7.5、8.0、8.5、9.0、10.0、11.0、 08WHNSB0500-TH ● 5.0 59 110 5.0 22,840 08WHNSB0870-TH □ 8.7 99 156 9.0 － 08WHNSB1240-TH □ 12.4 138 208 13.0 － ※1 10WHNSB0500-TH ● 5.0 66 117 5.0 27,910 10WHNSB0930-TH ● 9.3 124 179 10.0 45,810 12.0、13.0はh8となります。 08WHNSB0510-TH ● 5.1 62 118 6.0 23,950 08WHNSB0880-TH ● 8.8 99 156 9.0 31,620 08WHNSB1250-TH ● 12.5 138 208 13.0 51,850 ※1 10WHNSB0510-TH ● 5.1 72 123 6.0 29,760 10WHNSB0940-TH ● 9.4 124 179 10.0 45,810 上記以外のアイテムは下表の直径公差になります。 08WHNSB0520-TH ● 5.2 62 118 6.0 23,950 08WHNSB0890-TH ● 8.9 99 156 9.0 31,620 08WHNSB1260-TH □ 12.6 143 208 13.0 － ※1 10WHNSB0520-TH ● 5.2 72 123 6.0 29,760 10WHNSB0950-TH ● 9.5 124 179 10.0 45,810 h8 for diameters of 2.0 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 10.0, 11.0, 12.0, and 13.0. For other 08WHNSB0530-TH ● 5.3 62 118 6.0 23,950 08WHNSB0900-TH ● 9.0 99 156 9.0 31,620 08WHNSB1270-TH □ 12.7 143 208 13.0 － ※1 10WHNSB0530-TH ● 5.3 72 123 6.0 29,760 10WHNSB0960-TH □ 9.6 131 186 10.0 － items, the diameter tolerance will be as in the table below. 08WHNSB0540-TH ● 5.4 62 118 6.0 23,950 08WHNSB0910-TH □ 9.1 105 168 10.0 － 08WHNSB1280-TH □ 12.8 143 208 13.0 － ※1 10WHNSB0540-TH ● 5.4 72 123 6.0 29,760 10WHNSB0970-TH □ 9.7 131 186 10.0 － (mm) 08WHNSB0550-TH ● 5.5 62 118 6.0 23,950 08WHNSB0920-TH □ 9.2 105 168 10.0 － 08WHNSB1290-TH □ 12.9 143 208 13.0 － ※1 10WHNSB0550-TH ● 5.5 72 123 6.0 29,760 10WHNSB0980-TH ● 9.8 131 186 10.0 48,020 10WHNSB 08WHNSB0560-TH ● 5.6 67 118 6.0 24,450 08WHNSB0930-TH ● 9.3 105 168 10.0 34,450 08WHNSB1300-TH ● 13.0 143 208 13.0 52,720 ※1 10WHNSB0560-TH ● 5.6 79 130 6.0 31,490 10WHNSB0990-TH ● 9.9 131 186 10.0 48,020 3.0＜DC＜6.0 6.0＜DC＜10.0 10.0＜DC＜13.0 ※1 10WHNSB0570-TH ● 5.7 79 130 6.0 31,490 10WHNSB1000-TH ● 10.0 131 186 10.0 48,020 上限 ※1 10WHNSB0580-TH ● 5.8 79 130 6.0 31,490 10WHNSB1010-TH □ 10.1 138 193 11.0 － Max －0.020 －0.024 －0.030 ※1 10WHNSB0590-TH ● 5.9 79 130 6.0 31,490 10WHNSB1020-TH □ 10.2 138 193 11.0 － 下限 Min －0.036 －0.045 －0.053 ※1 10WHNSB0600-TH ● 6.0 79 130 6.0 31,490 10WHNSB1030-TH ● 10.3 138 193 11.0 53,330 ※1 10WHNSB0610-TH ● 6.1 85 138 7.0 33,830 10WHNSB1040-TH ● 10.4 138 193 11.0 53,330 ※1 10WHNSB0620-TH ● 6.2 85 138 7.0 33,830 10WHNSB1050-TH ● 10.5 138 193 11.0 53,330 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel steel steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper Heat-resistant Aluminium Copper teel steel, Ti alloy cast iron alloy alloy 08WHNSB-TH 2～ 13 SS S○○C SCM, SKD ～40HRC Stainless Ductile steel, Ti alloy ast iron alloy alloy SCr SKS ～45HRC 45HRC～ s ～45HRC 45HRC～ steel c 10WHNSB-TH 2～ 13 SUS Inconel FC FCD Al Cu SCr SKS SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◯ ◯ ◯ ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ●印：標準在庫品です。●：Stocked Items. □印：特定代理店在庫です。弊社営業へお問合せください。□：Stocked by specified distributor. Contact with our sales department. 06 097 DC DCONMS DC DCONMS EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH

ラ超イ硬ンOHナノッンプステップボーラー（15D） 超硬OHノンステップボーラー（20D） CLianreb iUdpe Oi l Hole Non Step Borer (15D) Carbide Oi l Hole Non Step Borer (20D) 135° 標準ねじれ 数径シャンク 135° 標準ねじれ 超硬 21°～34° 整 超硬 21°～34° 整数径シャンク Carbide Normal Helix Integral No. Carbide Normal Helix Integral No. Shank Shank 平面二段・S-X形シンニング 平面二段・S-X形シンニング Plane, S-X thinning Plane, S-X thinning ℓ ℓ LF LF 切削 直径公差 15WHNSB -TH オイルホールあり L/D=15 下表を参照 20WHNSB -TH 切削 条件表 20 Refer to under table オイルホールあり L/D=20 20 直径公差 下表を参照 条件表 Refer to under table With oil hole Cutting Conditions With oil hole Cutting Conditions 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 Item Code Stock Tool Flute Overall Shank （円） Tool Flute verall Shank （円） te Overall Shank （円） ute Overall Shank （円） ode Stock Tool Flute Overall Shank （円） dia. length length dia. Suggested Item Code Stock O dia. length length dia. Suggested Item Code Stock Tool Flu dia. length length dia. Suggested Item Code Stock Tool Fl dia. length length dia. Suggested Item C dia. length length dia. Suggested Item Code Stock Tool Flute Overall Shank （円） dia. length length dia. Suggested retail retail retail retail retail retail DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) 15WHNSB0200-TH ● 2.0 40 83 3.0 28,270 15WHNSB0630-TH ● 6.3 118 171 7.0 36,910 15WHNSB1060-TH □ 10.6 199 260 11.0 － 20WHNSB0200-TH ● 2.0 50 93 3.0 32,600 20WHNSB0630-TH ● 6.3 150 203 7.0 42,340 20WHNSB1060-TH □ 10.6 254 315 11.0 － 15WHNSB0210-TH ● 2.1 44 87 3.0 28,270 15WHNSB0640-TH ● 6.4 118 171 7.0 36,910 15WHNSB1070-TH □ 10.7 199 260 11.0 － 20WHNSB0210-TH ● 2.1 55 98 3.0 32,600 20WHNSB0640-TH ● 6.4 150 203 7.0 42,340 20WHNSB1070-TH □ 10.7 254 315 11.0 － 15WHNSB0220-TH ● 2.2 44 87 3.0 28,270 15WHNSB0650-TH ● 6.5 118 171 7.0 36,910 15WHNSB1080-TH ● 10.8 199 260 11.0 67,520 20WHNSB0220-TH ● 2.2 55 98 3.0 32,600 20WHNSB0650-TH ● 6.5 150 203 7.0 42,340 20WHNSB1080-TH ● 10.8 254 315 11.0 82,580 15WHNSB0230-TH ● 2.3 50 93 3.0 28,270 15WHNSB0660-TH ● 6.6 127 180 7.0 39,380 15WHNSB1090-TH ● 10.9 199 260 11.0 67,520 20WHNSB0230-TH ● 2.3 62 105 3.0 32,600 20WHNSB0660-TH ● 6.6 162 215 7.0 45,060 20WHNSB1090-TH ● 10.9 254 315 11.0 82,580 15WHNSB0240-TH ● 2.4 50 93 3.0 28,270 15WHNSB0670-TH ● 6.7 127 180 7.0 39,380 15WHNSB1100-TH ● 11.0 199 260 11.0 67,520 20WHNSB0240-TH ● 2.4 62 105 3.0 32,600 20WHNSB0670-TH ● 6.7 162 215 7.0 45,060 20WHNSB1100-TH ● 11.0 254 315 11.0 82,580 15WHNSB0250-TH ● 2.5 50 93 3.0 28,270 15WHNSB0680-TH ● 6.8 127 180 7.0 39,380 15WHNSB1110-TH □ 11.1 208 269 12.0 － 20WHNSB0250-TH ● 2.5 62 105 3.0 32,600 20WHNSB0680-TH ● 6.8 162 215 7.0 45,060 20WHNSB1110-TH □ 11.1 266 327 12.0 － 15WHNSB0260-TH ● 2.6 54 102 3.0 28,270 15WHNSB0690-TH ● 6.9 127 180 7.0 39,380 15WHNSB1120-TH □ 11.2 208 269 12.0 － 20WHNSB0260-TH ● 2.6 67 110 3.0 32,600 20WHNSB0690-TH ● 6.9 162 215 7.0 45,060 20WHNSB1120-TH □ 11.2 266 327 12.0 － 15WHNSB0270-TH ● 2.7 54 102 3.0 28,270 15WHNSB0700-TH ● 7.0 127 180 7.0 39,380 15WHNSB1130-TH ● 11.3 208 269 12.0 73,440 20WHNSB0270-TH ● 2.7 67 110 3.0 32,600 20WHNSB0700-TH ● 7.0 162 215 7.0 45,060 20WHNSB1130-TH ● 11.3 266 327 12.0 86,400 15WHNSB0280-TH ● 2.8 54 102 3.0 28,270 15WHNSB0710-TH ● 7.1 136 191 8.0 41,490 15WHNSB1140-TH ● 11.4 208 269 12.0 73,440 20WHNSB0280-TH ● 2.8 69 115 3.0 32,600 20WHNSB0710-TH ● 7.1 173 228 8.0 47,660 20WHNSB1140-TH ● 11.4 266 327 12.0 86,400 15WHNSB0290-TH ● 2.9 54 102 3.0 28,270 15WHNSB0720-TH ● 7.2 136 191 8.0 41,490 15WHNSB1150-TH ● 11.5 208 269 12.0 73,440 20WHNSB0290-TH ● 2.9 69 115 3.0 32,600 20WHNSB0720-TH ● 7.2 173 228 8.0 47,660 20WHNSB1150-TH ● 11.5 266 327 12.0 86,400 15WHNSB0300-TH ● 3.0 54 102 3.0 28,270 15WHNSB0730-TH ● 7.3 136 191 8.0 41,490 15WHNSB1160-TH □ 11.6 217 278 12.0 － 20WHNSB0300-TH ● 3.0 69 117 3.0 32,600 20WHNSB0730-TH ● 7.3 173 228 8.0 47,660 20WHNSB1160-TH □ 11.6 277 338 12.0 － 15WHNSB0310-TH ● 3.1 63 111 4.0 28,650 15WHNSB0740-TH ● 7.4 136 191 8.0 41,490 15WHNSB1170-TH □ 11.7 217 278 12.0 － 20WHNSB0310-TH ● 3.1 81 129 4.0 33,090 20WHNSB0740-TH ● 7.4 173 228 8.0 47,660 20WHNSB1170-TH □ 11.7 277 338 12.0 － 15WHNSB0320-TH ● 3.2 63 111 4.0 28,650 15WHNSB0750-TH ● 7.5 136 191 8.0 41,490 15WHNSB1180-TH ● 11.8 217 278 12.0 75,920 20WHNSB0320-TH ● 3.2 81 129 4.0 33,090 20WHNSB0750-TH ● 7.5 173 228 8.0 47,660 20WHNSB1180-TH ● 11.8 277 338 12.0 90,480 15WHNSB0330-TH ● 3.3 63 111 4.0 28,650 15WHNSB0760-TH ● 7.6 145 200 8.0 43,470 15WHNSB1190-TH ● 11.9 217 278 12.0 75,920 20WHNSB0330-TH ● 3.3 81 129 4.0 33,090 20WHNSB0760-TH ● 7.6 185 240 8.0 50,130 20WHNSB1190-TH ● 11.9 277 338 12.0 90,480 15WHNSB0340-TH ● 3.4 63 111 4.0 28,650 15WHNSB0770-TH ● 7.7 145 200 8.0 43,470 15WHNSB1200-TH ● 12.0 217 278 12.0 75,920 20WHNSB0340-TH ● 3.4 81 129 4.0 33,090 20WHNSB0770-TH ● 7.7 185 240 8.0 50,130 20WHNSB1200-TH ● 12.0 277 338 12.0 90,480 15WHNSB0350-TH ● 3.5 63 111 4.0 28,650 15WHNSB0780-TH ● 7.8 145 200 8.0 43,470 15WHNSB1210-TH □ 12.1 226 287 13.0 － 20WHNSB0350-TH ● 3.5 81 129 4.0 33,090 20WHNSB0780-TH ● 7.8 185 240 8.0 50,130 20WHNSB1210-TH □ 12.1 289 350 13.0 － 15WHNSB0360-TH ● 3.6 72 121 4.0 29,010 15WHNSB0790-TH ● 7.9 145 200 8.0 43,470 15WHNSB1220-TH □ 12.2 226 287 13.0 － 20WHNSB0360-TH ● 3.6 92 141 4.0 33,470 20WHNSB0790-TH ● 7.9 185 240 8.0 50,130 20WHNSB1220-TH □ 12.2 289 350 13.0 － 15WHNSB0370-TH ● 3.7 72 121 4.0 29,010 15WHNSB0800-TH ● 8.0 145 200 8.0 43,470 15WHNSB1230-TH □ 12.3 226 287 13.0 － 20WHNSB0370-TH ● 3.7 92 141 4.0 33,470 20WHNSB0800-TH ● 8.0 185 240 8.0 50,130 20WHNSB1230-TH □ 12.3 289 350 13.0 － 15WHNSB0380-TH ● 3.8 72 121 4.0 29,010 15WHNSB0810-TH □ 8.1 154 209 9.0 － 15WHNSB1240-TH □ 12.4 226 287 13.0 － 20WHNSB0380-TH ● 3.8 92 141 4.0 33,470 20WHNSB0810-TH □ 8.1 196 251 9.0 － 20WHNSB1240-TH □ 12.4 289 350 13.0 － 15WHNSB0390-TH ● 3.9 72 121 4.0 29,010 15WHNSB0820-TH □ 8.2 154 209 9.0 － 15WHNSB1250-TH ● 12.5 226 287 13.0 87,280 20WHNSB0390-TH ● 3.9 92 141 4.0 33,470 20WHNSB0820-TH □ 8.2 196 251 9.0 － 20WHNSB1250-TH ● 12.5 289 350 13.0 108,870 15WHNSB0400-TH ● 4.0 72 121 4.0 29,010 15WHNSB0830-TH ● 8.3 154 209 9.0 45,930 15WHNSB1260-TH □ 12.6 235 301 13.0 － 20WHNSB0400-TH ● 4.0 92 141 4.0 33,470 20WHNSB0830-TH ● 8.3 196 251 9.0 58,150 20WHNSB1260-TH □ 12.6 300 366 13.0 － 15WHNSB0410-TH ● 4.1 81 132 5.0 29,760 15WHNSB0840-TH ● 8.4 154 209 9.0 45,930 15WHNSB1270-TH □ 12.7 235 301 13.0 － 20WHNSB0410-TH ● 4.1 104 155 5.0 34,200 20WHNSB0840-TH ● 8.4 196 251 9.0 58,150 20WHNSB1270-TH □ 12.7 300 366 13.0 － 15WHNSB0420-TH ● 4.2 81 132 5.0 29,760 15WHNSB0850-TH ● 8.5 154 209 9.0 45,930 15WHNSB1280-TH □ 12.8 235 301 13.0 － 20WHNSB0420-TH ● 4.2 104 155 5.0 34,200 20WHNSB0850-TH ● 8.5 196 251 9.0 58,150 20WHNSB1280-TH □ 12.8 300 366 13.0 － 15WHNSB0430-TH ● 4.3 81 132 5.0 29,760 15WHNSB0860-TH □ 8.6 163 218 9.0 － 15WHNSB1290-TH □ 12.9 235 301 13.0 － 20WHNSB0430-TH ● 4.3 104 155 5.0 34,200 20WHNSB0860-TH □ 8.6 208 263 9.0 － 20WHNSB1290-TH □ 12.9 300 366 13.0 － 15WHNSB0440-TH ● 4.4 81 132 5.0 29,760 15WHNSB0870-TH □ 8.7 163 218 9.0 － 15WHNSB1300-TH ● 13.0 235 301 13.0 89,740 20WHNSB0440-TH ● 4.4 104 155 5.0 34,200 20WHNSB0870-TH □ 8.7 208 263 9.0 － 20WHNSB1300-TH ● 13.0 300 366 13.0 112,940 15WHNSB0450-TH ● 4.5 81 132 5.0 29,760 15WHNSB0880-TH ● 8.8 163 218 9.0 48,270 20WHNSB0450-TH ● 4.5 104 155 5.0 34,200 20WHNSB0880-TH ● 8.8 208 263 9.0 61,100 15WHNSB0460-TH ● 4.6 91 142 5.0 30,380 15WHNSB0890-TH ● 8.9 163 218 9.0 48,270 20WHNSB0460-TH ● 4.6 116 167 5.0 34,940 20WHNSB0890-TH ● 8.9 208 263 9.0 61,100 15WHNSB0470-TH ● 4.7 91 142 5.0 30,380 15WHNSB0900-TH ● 9.0 163 218 9.0 48,270 ■15WHNSB直径公差表 20WHNSB0470-TH ● 4.7 116 167 5.0 34,940 20WHNSB0900-TH ● 9.0 208 263 9.0 61,100 15WHNSB0480-TH ● 4.8 91 142 5.0 15WHNSB0910-TH □ 9.1 172 227 10.0 　 ■20WHNSB直径公差表 30,380 － Table of Tolerance on tool dia. 20WHNSB0480-TH ● 4.8 116 167 5.0 34,940 20WHNSB0910-TH □ 9.1 219 274 10.0 － Table of Tolerance on tool dia. 15WHNSB0490-TH ● 4.9 91 142 5.0 30,380 15WHNSB0920-TH □ 9.2 172 227 10.0 － 直径2.0～3.0、3.5、4.0、4.5、5.0、5.5、6.0、 20WHNSB0490-TH ● 4.9 116 167 5.0 34,940 20WHNSB0920-TH □ 9.2 219 274 10.0 － 直径2.0～3.0、3.5、4.0、4.5、5.0、5.5、6.0、 15WHNSB0500-TH ● 5.0 91 142 5.0 30,380 15WHNSB0930-TH ● 9.3 172 227 10.0 50,000 6.5、7.0、7.5、8.0、8.5、9.0、10.0、11.0、 20WHNSB0500-TH ● 5.0 116 167 5.0 34,940 20WHNSB0930-TH ● 9.3 219 274 10.0 63,450 6.5、7.0、7.5、8.0、8.5、9.0、10.0、11.0、 15WHNSB0510-TH ● 5.1 100 151 6.0 32,360 15WHNSB0940-TH ● 9.4 172 227 10.0 50,000 12.0、13.0はh8となります。 20WHNSB0510-TH ● 5.1 127 178 6.0 37,290 20WHNSB0940-TH ● 9.4 219 274 10.0 63,450 12.0、13.0はh8となります。上記以外のアイテムは下表の直径公差になります。 15WHNSB0520-TH ● 5.2 100 151 6.0 32,360 15WHNSB0950-TH ● 9.5 172 227 10.0 50,000 20WHNSB0520-TH ● 5.2 127 178 6.0 37,290 20WHNSB0950-TH ● 9.5 219 274 10.0 63,450 上記以外のアイテムは下表の直径公差になります。h8 for diameters of 2.0 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 15WHNSB0530-TH ● 5.3 100 151 6.0 32,360 15WHNSB0960-TH □ 9.6 181 236 10.0 － 7.0, 7.5, 8.0, 8.5, 9.0, 10.0, 11.0,12.0 and 13.0. For other 20WHNSB0530-TH ● 5.3 127 178 6.0 37,290 20WHNSB0960-TH □ 9.6 231 286 10.0 － h8 for diameters of 2.0 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, items, the diameter tolerance will be as in the table below. 7.0, 7.5, 8.0, 8.5, 9.0, 10.0, 11.0,12.0 and 13.0. For other 15WHNSB0540-TH ● 5.4 100 151 6.0 32,360 15WHNSB0970-TH □ 9.7 181 236 10.0 － 20WHNSB0540-TH ● 5.4 127 178 6.0 37,290 20WHNSB0970-TH □ 9.7 231 286 10.0 － items, the diameter tolerance will be as in the table below. (mm) (mm) 15WHNSB0550-TH ● 5.5 100 151 6.0 32,360 15WHNSB0980-TH ● 9.8 181 236 10.0 52,460 15WHNSB 20WHNSB0550-TH ● 5.5 127 178 6.0 37,290 20WHNSB0980-TH ● 9.8 231 286 10.0 66,530 15WHNSB0560-TH ● 5.6 109 160 6.0 34,320 15WHNSB0990-TH ● 9.9 181 236 10.0 52,460 20WHNSB0560-TH ● 5.6 139 190 6.0 39,510 20WHNSB0990-TH ● 9.9 231 286 10.0 66,530 20WHNSB 3.0＜DC＜6.0 6.0＜DC＜10.0 10.0＜DC＜13.0 15WHNSB0570-TH ● 5.7 109 160 6.0 34,320 15WHNSB1000-TH ● 10.0 181 236 10.0 52,460 20WHNSB0570-TH ● 5.7 139 190 6.0 39,510 20WHNSB1000-TH ● 10.0 231 286 10.0 66,530 3.0＜DC＜6.0 6.0＜DC＜10.0 10.0＜DC＜13.0 15WHNSB0580-TH ● 5.8 109 160 6.0 34,320 15WHNSB1010-TH □ 10.1 190 245 11.0 － 上限 Max －0.020 －0.024 －0.030 20WHNSB0580-TH ● 5.8 139 190 6.0 39,510 20WHNSB1010-TH □ 10.1 243 298 11.0 － 上限 Max －0.020 －0.024 －0.030 15WHNSB0590-TH ● 5.9 109 160 6.0 34,320 15WHNSB1020-TH □ 10.2 190 245 11.0 － 下限 20WHNSB0590-TH ● 5.9 139 190 6.0 39,510 20WHNSB1020-TH □ 10.2 243 298 11.0 － 15WHNSB0600-TH ● 6.0 109 160 6.0 34,320 15WHNSB1030-TH ● 10.3 190 245 11.0 65,060 Min －0.036 －0.045 －0.053 20WHNSB0600-TH ● 6.0 139 190 6.0 39,510 20WHNSB1030-TH ● 10.3 243 298 11.0 74,560 下限 Min －0.036 －0.045 －0.053 15WHNSB0610-TH ● 6.1 118 171 7.0 36,910 15WHNSB1040-TH ● 10.4 190 245 11.0 65,060 20WHNSB0610-TH ● 6.1 150 203 7.0 42,340 20WHNSB1040-TH ● 10.4 243 298 11.0 74,560 15WHNSB0620-TH ● 6.2 118 171 7.0 36,910 15WHNSB1050-TH ● 10.5 190 245 11.0 65,060 20WHNSB0620-TH ● 6.2 150 203 7.0 42,340 20WHNSB1050-TH ● 10.5 243 298 11.0 74,560 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel l steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel, Ti alloy cast iron alloy alloy 15WHNSB-TH 2～ 13 stee SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel, Ti alloy cast iron alloy alloy 20WHNSB-TH 2～ 13 SCr SKS ～45HRC 45HRC～ steel SUS Inconel FC FCD Al Cu SCr SKS ～45HRC 45HRC～ steel SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ●印：標準在庫品です。●：Stocked Items. □印：特定代理店在庫です。弊社営業へお問合せください。□：Stocked by specified distributor. Contact with our sales department. 0180 09 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH DC DCONMS DC DCONMS

ラ超イ硬ンOHナノッンプステップボーラー（15D） 超硬OHノンステップボーラー（20D） CLianreb iUdpe Oi l Hole Non Step Borer (15D) Carbide Oi l Hole Non Step Borer (20D) 135° 標準ねじれ 数径シャンク 135° 標準ねじれ 超硬 21°～34° 整 超硬 21°～34° 整数径シャンク Carbide Normal Helix Integral No. Carbide Normal Helix Integral No. Shank Shank 平面二段・S-X形シンニング 平面二段・S-X形シンニング Plane, S-X thinning Plane, S-X thinning ℓ ℓ LF LF 切削 直径公差 15WHNSB -TH オイルホールあり L/D=15 下表を参照 20WHNSB -TH 切削 条件表 20 Refer to under table オイルホールあり L/D=20 20 直径公差 下表を参照 条件表 Refer to under table With oil hole Cutting Conditions With oil hole Cutting Conditions 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 Item Code Stock Tool Flute Overall Shank （円） Tool Flute verall Shank （円） te Overall Shank （円） ute Overall Shank （円） ode Stock Tool Flute Overall Shank （円） dia. length length dia. Suggested Item Code Stock O dia. length length dia. Suggested Item Code Stock Tool Flu dia. length length dia. Suggested Item Code Stock Tool Fl dia. length length dia. Suggested Item C dia. length length dia. Suggested Item Code Stock Tool Flute Overall Shank （円） dia. length length dia. Suggested retail retail retail retail retail retail DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) 15WHNSB0200-TH ● 2.0 40 83 3.0 28,270 15WHNSB0630-TH ● 6.3 118 171 7.0 36,910 15WHNSB1060-TH □ 10.6 199 260 11.0 － 20WHNSB0200-TH ● 2.0 50 93 3.0 32,600 20WHNSB0630-TH ● 6.3 150 203 7.0 42,340 20WHNSB1060-TH □ 10.6 254 315 11.0 － 15WHNSB0210-TH ● 2.1 44 87 3.0 28,270 15WHNSB0640-TH ● 6.4 118 171 7.0 36,910 15WHNSB1070-TH □ 10.7 199 260 11.0 － 20WHNSB0210-TH ● 2.1 55 98 3.0 32,600 20WHNSB0640-TH ● 6.4 150 203 7.0 42,340 20WHNSB1070-TH □ 10.7 254 315 11.0 － 15WHNSB0220-TH ● 2.2 44 87 3.0 28,270 15WHNSB0650-TH ● 6.5 118 171 7.0 36,910 15WHNSB1080-TH ● 10.8 199 260 11.0 67,520 20WHNSB0220-TH ● 2.2 55 98 3.0 32,600 20WHNSB0650-TH ● 6.5 150 203 7.0 42,340 20WHNSB1080-TH ● 10.8 254 315 11.0 82,580 15WHNSB0230-TH ● 2.3 50 93 3.0 28,270 15WHNSB0660-TH ● 6.6 127 180 7.0 39,380 15WHNSB1090-TH ● 10.9 199 260 11.0 67,520 20WHNSB0230-TH ● 2.3 62 105 3.0 32,600 20WHNSB0660-TH ● 6.6 162 215 7.0 45,060 20WHNSB1090-TH ● 10.9 254 315 11.0 82,580 15WHNSB0240-TH ● 2.4 50 93 3.0 28,270 15WHNSB0670-TH ● 6.7 127 180 7.0 39,380 15WHNSB1100-TH ● 11.0 199 260 11.0 67,520 20WHNSB0240-TH ● 2.4 62 105 3.0 32,600 20WHNSB0670-TH ● 6.7 162 215 7.0 45,060 20WHNSB1100-TH ● 11.0 254 315 11.0 82,580 15WHNSB0250-TH ● 2.5 50 93 3.0 28,270 15WHNSB0680-TH ● 6.8 127 180 7.0 39,380 15WHNSB1110-TH □ 11.1 208 269 12.0 － 20WHNSB0250-TH ● 2.5 62 105 3.0 32,600 20WHNSB0680-TH ● 6.8 162 215 7.0 45,060 20WHNSB1110-TH □ 11.1 266 327 12.0 － 15WHNSB0260-TH ● 2.6 54 102 3.0 28,270 15WHNSB0690-TH ● 6.9 127 180 7.0 39,380 15WHNSB1120-TH □ 11.2 208 269 12.0 － 20WHNSB0260-TH ● 2.6 67 110 3.0 32,600 20WHNSB0690-TH ● 6.9 162 215 7.0 45,060 20WHNSB1120-TH □ 11.2 266 327 12.0 － 15WHNSB0270-TH ● 2.7 54 102 3.0 28,270 15WHNSB0700-TH ● 7.0 127 180 7.0 39,380 15WHNSB1130-TH ● 11.3 208 269 12.0 73,440 20WHNSB0270-TH ● 2.7 67 110 3.0 32,600 20WHNSB0700-TH ● 7.0 162 215 7.0 45,060 20WHNSB1130-TH ● 11.3 266 327 12.0 86,400 15WHNSB0280-TH ● 2.8 54 102 3.0 28,270 15WHNSB0710-TH ● 7.1 136 191 8.0 41,490 15WHNSB1140-TH ● 11.4 208 269 12.0 73,440 20WHNSB0280-TH ● 2.8 69 115 3.0 32,600 20WHNSB0710-TH ● 7.1 173 228 8.0 47,660 20WHNSB1140-TH ● 11.4 266 327 12.0 86,400 15WHNSB0290-TH ● 2.9 54 102 3.0 28,270 15WHNSB0720-TH ● 7.2 136 191 8.0 41,490 15WHNSB1150-TH ● 11.5 208 269 12.0 73,440 20WHNSB0290-TH ● 2.9 69 115 3.0 32,600 20WHNSB0720-TH ● 7.2 173 228 8.0 47,660 20WHNSB1150-TH ● 11.5 266 327 12.0 86,400 15WHNSB0300-TH ● 3.0 54 102 3.0 28,270 15WHNSB0730-TH ● 7.3 136 191 8.0 41,490 15WHNSB1160-TH □ 11.6 217 278 12.0 － 20WHNSB0300-TH ● 3.0 69 117 3.0 32,600 20WHNSB0730-TH ● 7.3 173 228 8.0 47,660 20WHNSB1160-TH □ 11.6 277 338 12.0 － 15WHNSB0310-TH ● 3.1 63 111 4.0 28,650 15WHNSB0740-TH ● 7.4 136 191 8.0 41,490 15WHNSB1170-TH □ 11.7 217 278 12.0 － 20WHNSB0310-TH ● 3.1 81 129 4.0 33,090 20WHNSB0740-TH ● 7.4 173 228 8.0 47,660 20WHNSB1170-TH □ 11.7 277 338 12.0 － 15WHNSB0320-TH ● 3.2 63 111 4.0 28,650 15WHNSB0750-TH ● 7.5 136 191 8.0 41,490 15WHNSB1180-TH ● 11.8 217 278 12.0 75,920 20WHNSB0320-TH ● 3.2 81 129 4.0 33,090 20WHNSB0750-TH ● 7.5 173 228 8.0 47,660 20WHNSB1180-TH ● 11.8 277 338 12.0 90,480 15WHNSB0330-TH ● 3.3 63 111 4.0 28,650 15WHNSB0760-TH ● 7.6 145 200 8.0 43,470 15WHNSB1190-TH ● 11.9 217 278 12.0 75,920 20WHNSB0330-TH ● 3.3 81 129 4.0 33,090 20WHNSB0760-TH ● 7.6 185 240 8.0 50,130 20WHNSB1190-TH ● 11.9 277 338 12.0 90,480 15WHNSB0340-TH ● 3.4 63 111 4.0 28,650 15WHNSB0770-TH ● 7.7 145 200 8.0 43,470 15WHNSB1200-TH ● 12.0 217 278 12.0 75,920 20WHNSB0340-TH ● 3.4 81 129 4.0 33,090 20WHNSB0770-TH ● 7.7 185 240 8.0 50,130 20WHNSB1200-TH ● 12.0 277 338 12.0 90,480 15WHNSB0350-TH ● 3.5 63 111 4.0 28,650 15WHNSB0780-TH ● 7.8 145 200 8.0 43,470 15WHNSB1210-TH □ 12.1 226 287 13.0 － 20WHNSB0350-TH ● 3.5 81 129 4.0 33,090 20WHNSB0780-TH ● 7.8 185 240 8.0 50,130 20WHNSB1210-TH □ 12.1 289 350 13.0 － 15WHNSB0360-TH ● 3.6 72 121 4.0 29,010 15WHNSB0790-TH ● 7.9 145 200 8.0 43,470 15WHNSB1220-TH □ 12.2 226 287 13.0 － 20WHNSB0360-TH ● 3.6 92 141 4.0 33,470 20WHNSB0790-TH ● 7.9 185 240 8.0 50,130 20WHNSB1220-TH □ 12.2 289 350 13.0 － 15WHNSB0370-TH ● 3.7 72 121 4.0 29,010 15WHNSB0800-TH ● 8.0 145 200 8.0 43,470 15WHNSB1230-TH □ 12.3 226 287 13.0 － 20WHNSB0370-TH ● 3.7 92 141 4.0 33,470 20WHNSB0800-TH ● 8.0 185 240 8.0 50,130 20WHNSB1230-TH □ 12.3 289 350 13.0 － 15WHNSB0380-TH ● 3.8 72 121 4.0 29,010 15WHNSB0810-TH □ 8.1 154 209 9.0 － 15WHNSB1240-TH □ 12.4 226 287 13.0 － 20WHNSB0380-TH ● 3.8 92 141 4.0 33,470 20WHNSB0810-TH □ 8.1 196 251 9.0 － 20WHNSB1240-TH □ 12.4 289 350 13.0 － 15WHNSB0390-TH ● 3.9 72 121 4.0 29,010 15WHNSB0820-TH □ 8.2 154 209 9.0 － 15WHNSB1250-TH ● 12.5 226 287 13.0 87,280 20WHNSB0390-TH ● 3.9 92 141 4.0 33,470 20WHNSB0820-TH □ 8.2 196 251 9.0 － 20WHNSB1250-TH ● 12.5 289 350 13.0 108,870 15WHNSB0400-TH ● 4.0 72 121 4.0 29,010 15WHNSB0830-TH ● 8.3 154 209 9.0 45,930 15WHNSB1260-TH □ 12.6 235 301 13.0 － 20WHNSB0400-TH ● 4.0 92 141 4.0 33,470 20WHNSB0830-TH ● 8.3 196 251 9.0 58,150 20WHNSB1260-TH □ 12.6 300 366 13.0 － 15WHNSB0410-TH ● 4.1 81 132 5.0 29,760 15WHNSB0840-TH ● 8.4 154 209 9.0 45,930 15WHNSB1270-TH □ 12.7 235 301 13.0 － 20WHNSB0410-TH ● 4.1 104 155 5.0 34,200 20WHNSB0840-TH ● 8.4 196 251 9.0 58,150 20WHNSB1270-TH □ 12.7 300 366 13.0 － 15WHNSB0420-TH ● 4.2 81 132 5.0 29,760 15WHNSB0850-TH ● 8.5 154 209 9.0 45,930 15WHNSB1280-TH □ 12.8 235 301 13.0 － 20WHNSB0420-TH ● 4.2 104 155 5.0 34,200 20WHNSB0850-TH ● 8.5 196 251 9.0 58,150 20WHNSB1280-TH □ 12.8 300 366 13.0 － 15WHNSB0430-TH ● 4.3 81 132 5.0 29,760 15WHNSB0860-TH □ 8.6 163 218 9.0 － 15WHNSB1290-TH □ 12.9 235 301 13.0 － 20WHNSB0430-TH ● 4.3 104 155 5.0 34,200 20WHNSB0860-TH □ 8.6 208 263 9.0 － 20WHNSB1290-TH □ 12.9 300 366 13.0 － 15WHNSB0440-TH ● 4.4 81 132 5.0 29,760 15WHNSB0870-TH □ 8.7 163 218 9.0 － 15WHNSB1300-TH ● 13.0 235 301 13.0 89,740 20WHNSB0440-TH ● 4.4 104 155 5.0 34,200 20WHNSB0870-TH □ 8.7 208 263 9.0 － 20WHNSB1300-TH ● 13.0 300 366 13.0 112,940 15WHNSB0450-TH ● 4.5 81 132 5.0 29,760 15WHNSB0880-TH ● 8.8 163 218 9.0 48,270 20WHNSB0450-TH ● 4.5 104 155 5.0 34,200 20WHNSB0880-TH ● 8.8 208 263 9.0 61,100 15WHNSB0460-TH ● 4.6 91 142 5.0 30,380 15WHNSB0890-TH ● 8.9 163 218 9.0 48,270 20WHNSB0460-TH ● 4.6 116 167 5.0 34,940 20WHNSB0890-TH ● 8.9 208 263 9.0 61,100 15WHNSB0470-TH ● 4.7 91 142 5.0 30,380 15WHNSB0900-TH ● 9.0 163 218 9.0 48,270 ■15WHNSB直径公差表 20WHNSB0470-TH ● 4.7 116 167 5.0 34,940 20WHNSB0900-TH ● 9.0 208 263 9.0 61,100 15WHNSB0480-TH ● 4.8 91 142 5.0 15WHNSB0910-TH □ 9.1 172 227 10.0 　 ■20WHNSB直径公差表 30,380 － Table of Tolerance on tool dia. 20WHNSB0480-TH ● 4.8 116 167 5.0 34,940 20WHNSB0910-TH □ 9.1 219 274 10.0 － Table of Tolerance on tool dia. 15WHNSB0490-TH ● 4.9 91 142 5.0 30,380 15WHNSB0920-TH □ 9.2 172 227 10.0 － 直径2.0～3.0、3.5、4.0、4.5、5.0、5.5、6.0、 20WHNSB0490-TH ● 4.9 116 167 5.0 34,940 20WHNSB0920-TH □ 9.2 219 274 10.0 － 直径2.0～3.0、3.5、4.0、4.5、5.0、5.5、6.0、 15WHNSB0500-TH ● 5.0 91 142 5.0 30,380 15WHNSB0930-TH ● 9.3 172 227 10.0 50,000 6.5、7.0、7.5、8.0、8.5、9.0、10.0、11.0、 20WHNSB0500-TH ● 5.0 116 167 5.0 34,940 20WHNSB0930-TH ● 9.3 219 274 10.0 63,450 6.5、7.0、7.5、8.0、8.5、9.0、10.0、11.0、 15WHNSB0510-TH ● 5.1 100 151 6.0 32,360 15WHNSB0940-TH ● 9.4 172 227 10.0 50,000 12.0、13.0はh8となります。 20WHNSB0510-TH ● 5.1 127 178 6.0 37,290 20WHNSB0940-TH ● 9.4 219 274 10.0 63,450 12.0、13.0はh8となります。上記以外のアイテムは下表の直径公差になります。 15WHNSB0520-TH ● 5.2 100 151 6.0 32,360 15WHNSB0950-TH ● 9.5 172 227 10.0 50,000 20WHNSB0520-TH ● 5.2 127 178 6.0 37,290 20WHNSB0950-TH ● 9.5 219 274 10.0 63,450 上記以外のアイテムは下表の直径公差になります。h8 for diameters of 2.0 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 15WHNSB0530-TH ● 5.3 100 151 6.0 32,360 15WHNSB0960-TH □ 9.6 181 236 10.0 － 7.0, 7.5, 8.0, 8.5, 9.0, 10.0, 11.0,12.0 and 13.0. For other 20WHNSB0530-TH ● 5.3 127 178 6.0 37,290 20WHNSB0960-TH □ 9.6 231 286 10.0 － h8 for diameters of 2.0 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, items, the diameter tolerance will be as in the table below. 7.0, 7.5, 8.0, 8.5, 9.0, 10.0, 11.0,12.0 and 13.0. For other 15WHNSB0540-TH ● 5.4 100 151 6.0 32,360 15WHNSB0970-TH □ 9.7 181 236 10.0 － 20WHNSB0540-TH ● 5.4 127 178 6.0 37,290 20WHNSB0970-TH □ 9.7 231 286 10.0 － items, the diameter tolerance will be as in the table below. (mm) (mm) 15WHNSB0550-TH ● 5.5 100 151 6.0 32,360 15WHNSB0980-TH ● 9.8 181 236 10.0 52,460 15WHNSB 20WHNSB0550-TH ● 5.5 127 178 6.0 37,290 20WHNSB0980-TH ● 9.8 231 286 10.0 66,530 15WHNSB0560-TH ● 5.6 109 160 6.0 34,320 15WHNSB0990-TH ● 9.9 181 236 10.0 52,460 20WHNSB0560-TH ● 5.6 139 190 6.0 39,510 20WHNSB0990-TH ● 9.9 231 286 10.0 66,530 20WHNSB 3.0＜DC＜6.0 6.0＜DC＜10.0 10.0＜DC＜13.0 15WHNSB0570-TH ● 5.7 109 160 6.0 34,320 15WHNSB1000-TH ● 10.0 181 236 10.0 52,460 20WHNSB0570-TH ● 5.7 139 190 6.0 39,510 20WHNSB1000-TH ● 10.0 231 286 10.0 66,530 3.0＜DC＜6.0 6.0＜DC＜10.0 10.0＜DC＜13.0 15WHNSB0580-TH ● 5.8 109 160 6.0 34,320 15WHNSB1010-TH □ 10.1 190 245 11.0 － 上限 Max －0.020 －0.024 －0.030 20WHNSB0580-TH ● 5.8 139 190 6.0 39,510 20WHNSB1010-TH □ 10.1 243 298 11.0 － 上限 Max －0.020 －0.024 －0.030 15WHNSB0590-TH ● 5.9 109 160 6.0 34,320 15WHNSB1020-TH □ 10.2 190 245 11.0 － 下限 20WHNSB0590-TH ● 5.9 139 190 6.0 39,510 20WHNSB1020-TH □ 10.2 243 298 11.0 － 15WHNSB0600-TH ● 6.0 109 160 6.0 34,320 15WHNSB1030-TH ● 10.3 190 245 11.0 65,060 Min －0.036 －0.045 －0.053 20WHNSB0600-TH ● 6.0 139 190 6.0 39,510 20WHNSB1030-TH ● 10.3 243 298 11.0 74,560 下限 Min －0.036 －0.045 －0.053 15WHNSB0610-TH ● 6.1 118 171 7.0 36,910 15WHNSB1040-TH ● 10.4 190 245 11.0 65,060 20WHNSB0610-TH ● 6.1 150 203 7.0 42,340 20WHNSB1040-TH ● 10.4 243 298 11.0 74,560 15WHNSB0620-TH ● 6.2 118 171 7.0 36,910 15WHNSB1050-TH ● 10.5 190 245 11.0 65,060 20WHNSB0620-TH ● 6.2 150 203 7.0 42,340 20WHNSB1050-TH ● 10.5 243 298 11.0 74,560 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel l steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel, Ti alloy cast iron alloy alloy 15WHNSB-TH 2～ 13 stee SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel, Ti alloy cast iron alloy alloy 20WHNSB-TH 2～ 13 SCr SKS ～45HRC 45HRC～ steel SUS Inconel FC FCD Al Cu SCr SKS ～45HRC 45HRC～ steel SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ●印：標準在庫品です。●：Stocked Items. □印：特定代理店在庫です。弊社営業へお問合せください。□：Stocked by specified distributor. Contact with our sales department. 08 0191 DC DCONMS DC DCONMS EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH

ラ超イ硬ンOHナノッンプステップボーラー（25D） 超硬OHノンステップボーラー（30D） CLianreb iUdpe Oi l Hole Non Step Borer (25D) Carbide Oi l Hole Non Step Borer (30D) 135° 標準ねじれ 整 径 超硬 21°～34° 数 シャンク 135° 標準ねじれ 整 径 超硬 21°～34° 数 シャンク Carbide Normal Helix Integral No. Carbide Normal Helix Integral No. Shank Shank 平面二段・S-X形シンニング ℓ 平面二段・S-X形シンニング ℓ Plane, S-X thinning LF Plane, S-X thinning LF 25WHNSB -TH オイルホールあり L/D=25 切削 直径公差 条件表 20 下表を参照 切削 直径公差 条件表 20 下表を参照 Refer to under table 30WHNSB -TH オイルホールあり L/D=30 Refer to under table With oil hole Cutting Conditions With oil hole Cutting Conditions 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 Item Code Stock Tool Flute Overall Shank （円） Tool dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） Tool Flute Overall Shank dia. length length dia. Suggested Item Code Stock （円） Tool dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） dia. length length dia. Suggested Item Code Stock Tool Flute Overall Shank （円） Tool dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） dia. length length dia. Suggested retail retail retail retail retail retail DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) 25WHNSB0200-TH ● 2.0 57 100 3.0 34,200 25WHNSB0630-TH ● 6.3 183 236 7.0 56,920 25WHNSB1060-TH □ 10.6 310 371 11.0 － 30WHNSB0200-TH ● 2.0 70 113 3.0 35,680 30WHNSB0630-TH ● 6.3 215 268 7.0 71,350 30WHNSB1060-TH □ 10.6 364 425 11.0 － 25WHNSB0210-TH ● 2.1 62 105 3.0 34,200 25WHNSB0640-TH ● 6.4 183 236 7.0 56,920 25WHNSB1070-TH □ 10.7 310 371 11.0 － 30WHNSB0210-TH ● 2.1 77 120 3.0 35,680 30WHNSB0640-TH ● 6.4 215 268 7.0 71,350 30WHNSB1070-TH □ 10.7 364 425 11.0 － 25WHNSB0220-TH ● 2.2 62 105 3.0 34,200 25WHNSB0650-TH ● 6.5 183 236 7.0 56,920 25WHNSB1080-TH ● 10.8 310 371 11.0 123,420 30WHNSB0220-TH ● 2.2 77 120 3.0 35,680 30WHNSB0650-TH ● 6.5 215 268 7.0 71,350 30WHNSB1080-TH ● 10.8 364 425 11.0 165,390 25WHNSB0230-TH ● 2.3 71 114 3.0 34,200 25WHNSB0660-TH ● 6.6 197 250 7.0 59,130 25WHNSB1090-TH ● 10.9 310 371 11.0 123,420 30WHNSB0230-TH ● 2.3 87 130 3.0 35,680 30WHNSB0660-TH ● 6.6 232 285 7.0 73,200 30WHNSB1090-TH ● 10.9 364 425 11.0 165,390 25WHNSB0240-TH ● 2.4 71 114 3.0 34,200 25WHNSB0670-TH ● 6.7 197 250 7.0 59,130 25WHNSB1100-TH ● 11.0 310 371 11.0 123,420 30WHNSB0240-TH ● 2.4 87 130 3.0 35,680 30WHNSB0670-TH ● 6.7 232 285 7.0 73,200 30WHNSB1100-TH ● 11.0 364 425 11.0 165,390 25WHNSB0250-TH ● 2.5 71 114 3.0 34,200 25WHNSB0680-TH ● 6.8 197 250 7.0 59,130 25WHNSB1110-TH □ 11.1 324 385 12.0 － 30WHNSB0250-TH ● 2.5 87 130 3.0 35,680 30WHNSB0680-TH ● 6.8 232 285 7.0 73,200 30WHNSB1110-TH □ 11.1 381 442 12.0 － 25WHNSB0260-TH ● 2.6 76 119 3.0 34,200 25WHNSB0690-TH ● 6.9 197 250 7.0 59,130 25WHNSB1120-TH □ 11.2 324 385 12.0 － 30WHNSB0260-TH ● 2.6 94 137 3.0 35,680 30WHNSB0690-TH ● 6.9 232 285 7.0 73,200 30WHNSB1120-TH □ 11.2 381 442 12.0 － 25WHNSB0270-TH ● 2.7 76 119 3.0 34,200 25WHNSB0700-TH ● 7.0 197 250 7.0 59,130 25WHNSB1130-TH ● 11.3 324 385 12.0 129,600 30WHNSB0270-TH ● 2.7 94 137 3.0 35,680 30WHNSB0700-TH ● 7.0 232 285 7.0 73,200 30WHNSB1130-TH ● 11.3 381 442 12.0 172,790 25WHNSB0280-TH ● 2.8 84 132 3.0 34,200 25WHNSB0710-TH ● 7.1 211 266 8.0 66,910 25WHNSB1140-TH ● 11.4 324 385 12.0 129,600 30WHNSB0280-TH ● 2.8 99 144 3.0 35,680 30WHNSB0710-TH ● 7.1 248 303 8.0 86,040 30WHNSB1140-TH ● 11.4 381 442 12.0 172,790 25WHNSB0290-TH ● 2.9 84 132 3.0 34,200 25WHNSB0720-TH ● 7.2 211 266 8.0 66,910 25WHNSB1150-TH ● 11.5 324 385 12.0 129,600 30WHNSB0290-TH ● 2.9 99 144 3.0 35,680 30WHNSB0720-TH ● 7.2 248 303 8.0 86,040 30WHNSB1150-TH ● 11.5 381 442 12.0 172,790 25WHNSB0300-TH ● 3.0 84 132 3.0 34,200 25WHNSB0730-TH ● 7.3 211 266 8.0 66,910 25WHNSB1160-TH □ 11.6 338 399 12.0 － 30WHNSB0300-TH ● 3.0 99 147 3.0 35,680 30WHNSB0730-TH ● 7.3 248 303 8.0 86,040 30WHNSB1160-TH □ 11.6 397 458 12.0 － 25WHNSB0310-TH ● 3.1 90 138 4.0 35,060 25WHNSB0740-TH ● 7.4 211 266 8.0 66,910 25WHNSB1170-TH □ 11.7 338 399 12.0 － 30WHNSB0310-TH ● 3.1 116 164 4.0 37,030 30WHNSB0740-TH ● 7.4 248 303 8.0 86,040 30WHNSB1170-TH □ 11.7 397 458 12.0 － 25WHNSB0320-TH ● 3.2 90 138 4.0 35,060 25WHNSB0750-TH ● 7.5 211 266 8.0 66,910 25WHNSB1180-TH ● 11.8 338 399 12.0 135,770 30WHNSB0320-TH ● 3.2 116 164 4.0 37,030 30WHNSB0750-TH ● 7.5 248 303 8.0 86,040 30WHNSB1180-TH ● 11.8 397 458 12.0 181,440 25WHNSB0330-TH ● 3.3 98 146 4.0 35,060 25WHNSB0760-TH ● 7.6 225 280 8.0 69,500 25WHNSB1190-TH ● 11.9 338 399 12.0 135,770 30WHNSB0330-TH ● 3.3 116 164 4.0 37,030 30WHNSB0760-TH ● 7.6 265 320 8.0 88,750 30WHNSB1190-TH ● 11.9 397 458 12.0 181,440 25WHNSB0340-TH ● 3.4 98 146 4.0 35,060 25WHNSB0770-TH ● 7.7 225 280 8.0 69,500 25WHNSB1200-TH ● 12.0 338 399 12.0 135,770 30WHNSB0340-TH ● 3.4 116 164 4.0 37,030 30WHNSB0770-TH ● 7.7 265 320 8.0 88,750 30WHNSB1200-TH ● 12.0 397 458 12.0 181,440 25WHNSB0350-TH ● 3.5 98 146 4.0 35,060 25WHNSB0780-TH ● 7.8 225 280 8.0 69,500 25WHNSB1210-TH □ 12.1 353 414 13.0 － 30WHNSB0350-TH ● 3.5 116 164 4.0 37,030 30WHNSB0780-TH ● 7.8 265 320 8.0 88,750 25WHNSB0360-TH ● 3.6 113 162 4.0 38,890 25WHNSB0790-TH ● 7.9 225 280 8.0 69,500 25WHNSB1220-TH □ 12.2 353 414 13.0 － 30WHNSB0360-TH ● 3.6 132 181 4.0 44,320 30WHNSB0790-TH ● 7.9 265 320 8.0 88,750 25WHNSB0370-TH ● 3.7 113 162 4.0 38,890 25WHNSB0800-TH ● 8.0 225 280 8.0 69,500 25WHNSB1230-TH □ 12.3 353 414 13.0 － 30WHNSB0370-TH ● 3.7 132 181 4.0 44,320 30WHNSB0800-TH ● 8.0 265 320 8.0 88,750 25WHNSB0380-TH ● 3.8 113 162 4.0 38,890 25WHNSB0810-TH □ 8.1 239 294 9.0 － 25WHNSB1240-TH □ 12.4 353 414 13.0 － 30WHNSB0380-TH ● 3.8 132 181 4.0 44,320 30WHNSB0810-TH □ 8.1 281 336 9.0 － 25WHNSB0390-TH ● 3.9 113 162 4.0 38,890 25WHNSB0820-TH □ 8.2 239 294 9.0 － 25WHNSB1250-TH ● 12.5 353 414 13.0 157,990 30WHNSB0390-TH ● 3.9 132 181 4.0 44,320 30WHNSB0820-TH □ 8.2 281 336 9.0 － 25WHNSB0400-TH ● 4.0 113 162 4.0 38,890 25WHNSB0830-TH ● 8.3 239 294 9.0 78,140 25WHNSB1260-TH □ 12.6 367 433 13.0 － 30WHNSB0400-TH ● 4.0 132 181 4.0 44,320 30WHNSB0830-TH ● 8.3 281 336 9.0 98,120 25WHNSB0410-TH ● 4.1 127 178 5.0 41,730 25WHNSB0840-TH ● 8.4 239 294 9.0 78,140 25WHNSB1270-TH □ 12.7 367 433 13.0 － 30WHNSB0410-TH ● 4.1 149 200 5.0 49,130 30WHNSB0840-TH ● 8.4 281 336 9.0 98,120 25WHNSB0420-TH ● 4.2 127 178 5.0 41,730 25WHNSB0850-TH ● 8.5 239 294 9.0 78,140 25WHNSB1280-TH □ 12.8 367 433 13.0 － 30WHNSB0420-TH ● 4.2 149 200 5.0 49,130 30WHNSB0850-TH ● 8.5 281 336 9.0 98,120 25WHNSB0430-TH ● 4.3 127 178 5.0 41,730 25WHNSB0860-TH □ 8.6 254 309 9.0 － 25WHNSB1290-TH □ 12.9 367 433 13.0 － 30WHNSB0430-TH ● 4.3 149 200 5.0 49,130 30WHNSB0860-TH □ 8.6 298 353 9.0 － 25WHNSB0440-TH ● 4.4 127 178 5.0 41,730 25WHNSB0870-TH □ 8.7 254 309 9.0 － 25WHNSB1300-TH ● 13.0 367 433 13.0 162,930 30WHNSB0440-TH ● 4.4 149 200 5.0 49,130 30WHNSB0870-TH □ 8.7 298 353 9.0 － 25WHNSB0450-TH ● 4.5 127 178 5.0 41,730 25WHNSB0880-TH ● 8.8 254 309 9.0 84,550 30WHNSB0450-TH ● 4.5 149 200 5.0 49,130 30WHNSB0880-TH ● 8.8 298 353 9.0 108,000 25WHNSB0460-TH ● 4.6 141 192 5.0 44,440 25WHNSB0890-TH ● 8.9 254 309 9.0 84,550 30WHNSB0460-TH ● 4.6 166 217 5.0 53,830 30WHNSB0890-TH ● 8.9 298 353 9.0 108,000 25WHNSB0470-TH ● 4.7 141 192 5.0 44,440 25WHNSB0900-TH ● 9.0 254 309 9.0 84,550 ■25WHNSB直径公差表 30WHNSB0470-TH ● 4.7 166 217 5.0 53,830 30WHNSB0900-TH ● 9.0 298 353 9.0 108,000 ■30WHNSB直径公差表 25WHNSB0480-TH ● 4.8 141 192 5.0 44,440 25WHNSB0910-TH □ 9.1 268 323 10.0 － Table of Tolerance on tool dia. 30WHNSB0480-TH ● 4.8 166 217 5.0 53,830 30WHNSB0910-TH □ 9.1 314 369 10.0 － Table of Tolerance on tool dia. 25WHNSB0490-TH ● 4.9 141 192 5.0 44,440 25WHNSB0920-TH □ 9.2 268 323 10.0 － 直径2.0～3.0、3.5、4.0、4.5、5.0、5.5、6.0、 30WHNSB0490-TH ● 4.9 166 217 5.0 53,830 30WHNSB0920-TH □ 9.2 314 369 10.0 － 直径2.0～3.0、3.5、4.0、4.5、5.0、5.5、6.0、 25WHNSB0500-TH ● 5.0 141 192 5.0 44,440 25WHNSB0930-TH ● 9.3 268 323 10.0 91,220 6.5、7.0、7.5、8.0、8.5、9.0、10.0、11.0、 30WHNSB0500-TH ● 5.0 166 217 5.0 53,830 30WHNSB0930-TH ● 9.3 314 369 10.0 118,990 6.5、7.0、7.5、8.0、8.5、9.0、10.0、11.0、 25WHNSB0510-TH ● 5.1 155 206 6.0 48,640 25WHNSB0940-TH ● 9.4 268 323 10.0 91,220 12.0、13.0はh8となります。 12.0はh8となります。 上記以外のアイテムは下表の直径公差になります。 30WHNSB0510-TH ● 5.1 182 233 6.0 60,000 30WHNSB0940-TH ● 9.4 314 369 10.0 118,990 25WHNSB0520-TH ● 5.2 155 206 6.0 48,640 25WHNSB0950-TH ● 9.5 268 323 10.0 91,220 上記以外のアイテムは下表の直径公差になります。 h8 for diameters of 2.0 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 30WHNSB0520-TH ● 5.2 182 233 6.0 60,000 30WHNSB0950-TH ● 9.5 314 369 10.0 118,990 25WHNSB0530-TH ● 5.3 155 206 6.0 48,640 25WHNSB0960-TH □ 9.6 282 337 10.0 － 7.0, 7.5, 8.0, 8.5, 9.0 ,10.0, 11.0, 12.0, and 13.0 For other 30WHNSB0530-TH ● 5.3 182 233 6.0 60,000 30WHNSB0960-TH □ 9.6 － h8 for diameters of 2.0 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 331 386 10.0 items, the diameter tolerance will be as in the table below. 7.0, 7.5, 8.0, 8.5, 9.0, 10.0, 11.0, and 12.0. For other items, 25WHNSB0540-TH ● 5.4 155 206 6.0 48,640 25WHNSB0970-TH □ 9.7 282 337 10.0 － 60,000 － the diameter tolerance will be as in the table below. (mm) 30WHNSB0540-TH ● 5.4 182 233 6.0 30WHNSB0970-TH □ 9.7 331 386 10.0 (mm) 25WHNSB0550-TH ● 5.5 155 206 6.0 48,640 25WHNSB0980-TH ● 9.8 282 337 10.0 98,740 25WHNSB 30WHNSB0550-TH ● 5.5 182 233 6.0 60,000 30WHNSB0980-TH ● 9.8 331 386 10.0 130,840 30WHNSB 25WHNSB0560-TH ● 5.6 169 220 6.0 51,230 25WHNSB0990-TH ● 9.9 282 337 10.0 98,740 62,840 130,840 3.0＜DC＜6.0 6.0＜DC＜10.0 10.0＜DC＜13.0 30WHNSB0560-TH ● 5.6 199 250 6.0 30WHNSB0990-TH ● 9.9 331 386 10.0 3.0＜DC＜6.0 6.0＜DC＜10.0 10.0＜DC＜12.0 25WHNSB0570-TH ● 5.7 169 220 6.0 51,230 25WHNSB1000-TH ● 10.0 282 337 10.0 98,740 30WHNSB0570-TH ● 5.7 199 250 6.0 62,840 30WHNSB1000-TH ● 10.0 331 386 10.0 130,840 25WHNSB0580-TH ● 5.8 169 220 6.0 51,230 25WHNSB1010-TH □ 10.1 297 358 11.0 － 上限 上限 Max －0.020 －0.024 －0.030 30WHNSB0580-TH ● 5.8 199 250 6.0 62,840 30WHNSB1010-TH □ 10.1 348 403 11.0 － Max －0.020 －0.024 －0.030 25WHNSB0590-TH ● 5.9 169 220 6.0 51,230 25WHNSB1020-TH □ 10.2 297 358 11.0 － 下限 30WHNSB0590-TH ● 5.9 199 250 6.0 62,840 30WHNSB1020-TH □ 10.2 348 403 11.0 － 下限 25WHNSB0600-TH ● 6.0 51,230 111,960 Min －0.036 －0.045 －0.053 62,840 149,350 Min －0.036 －0.045 －0.053 169 220 6.0 25WHNSB1030-TH ● 10.3 297 358 11.0 30WHNSB0600-TH ● 6.0 199 250 6.0 30WHNSB1030-TH ● 10.3 348 403 11.0 25WHNSB0610-TH ● 6.1 183 236 7.0 56,920 25WHNSB1040-TH ● 10.4 297 358 11.0 111,960 30WHNSB0610-TH ● 6.1 215 268 7.0 71,350 30WHNSB1040-TH ● 10.4 348 403 11.0 149,350 25WHNSB0620-TH ● 6.2 183 236 7.0 56,920 25WHNSB1050-TH ● 10.5 297 358 11.0 111,960 30WHNSB0620-TH ● 6.2 215 268 7.0 71,350 30WHNSB1050-TH ● 10.5 348 403 11.0 149,350 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel steel steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel steel, Ti alloy cast iron alloy alloy 25WHNSB-TH 2～ 13 SCr SKS ～45HRC 45HRC～ SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel 30WHNSB-TH 2～ 12 SCr SKS ～45HRC 45HRC～ steel, Ti alloy cast iron alloy alloy SUS Inconel FC FCD Al Cu SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ●印：標準在庫品です。●：Stocked Items. □印：特定代理店在庫です。弊社営業へお問合せください。□：Stocked by specified distributor. Contact with our sales department. 102 11 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH DC DCONMS DC DCONMS

ラ超イ硬ンOHナノッンプステップボーラー（25D） 超硬OHノンステップボーラー（30D） CLianreb iUdpe Oi l Hole Non Step Borer (25D) Carbide Oi l Hole Non Step Borer (30D) 135° 標準ねじれ 整 径 超硬 21°～34° 数 シャンク 135° 標準ねじれ 整 径 超硬 21°～34° 数 シャンク Carbide Normal Helix Integral No. Carbide Normal Helix Integral No. Shank Shank 平面二段・S-X形シンニング ℓ 平面二段・S-X形シンニング ℓ Plane, S-X thinning LF Plane, S-X thinning LF 25WHNSB -TH オイルホールあり L/D=25 切削 直径公差 条件表 20 下表を参照 切削 直径公差 条件表 20 下表を参照 Refer to under table 30WHNSB -TH オイルホールあり L/D=30 Refer to under table With oil hole Cutting Conditions With oil hole Cutting Conditions 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 Item Code Stock Tool Flute Overall Shank （円） Tool dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） Tool Flute Overall Shank dia. length length dia. Suggested Item Code Stock （円） Tool dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） dia. length length dia. Suggested Item Code Stock Tool Flute Overall Shank （円） Tool dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） dia. length length dia. Suggested retail retail retail retail retail retail DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) 25WHNSB0200-TH ● 2.0 57 100 3.0 34,200 25WHNSB0630-TH ● 6.3 183 236 7.0 56,920 25WHNSB1060-TH □ 10.6 310 371 11.0 － 30WHNSB0200-TH ● 2.0 70 113 3.0 35,680 30WHNSB0630-TH ● 6.3 215 268 7.0 71,350 30WHNSB1060-TH □ 10.6 364 425 11.0 － 25WHNSB0210-TH ● 2.1 62 105 3.0 34,200 25WHNSB0640-TH ● 6.4 183 236 7.0 56,920 25WHNSB1070-TH □ 10.7 310 371 11.0 － 30WHNSB0210-TH ● 2.1 77 120 3.0 35,680 30WHNSB0640-TH ● 6.4 215 268 7.0 71,350 30WHNSB1070-TH □ 10.7 364 425 11.0 － 25WHNSB0220-TH ● 2.2 62 105 3.0 34,200 25WHNSB0650-TH ● 6.5 183 236 7.0 56,920 25WHNSB1080-TH ● 10.8 310 371 11.0 123,420 30WHNSB0220-TH ● 2.2 77 120 3.0 35,680 30WHNSB0650-TH ● 6.5 215 268 7.0 71,350 30WHNSB1080-TH ● 10.8 364 425 11.0 165,390 25WHNSB0230-TH ● 2.3 71 114 3.0 34,200 25WHNSB0660-TH ● 6.6 197 250 7.0 59,130 25WHNSB1090-TH ● 10.9 310 371 11.0 123,420 30WHNSB0230-TH ● 2.3 87 130 3.0 35,680 30WHNSB0660-TH ● 6.6 232 285 7.0 73,200 30WHNSB1090-TH ● 10.9 364 425 11.0 165,390 25WHNSB0240-TH ● 2.4 71 114 3.0 34,200 25WHNSB0670-TH ● 6.7 197 250 7.0 59,130 25WHNSB1100-TH ● 11.0 310 371 11.0 123,420 30WHNSB0240-TH ● 2.4 87 130 3.0 35,680 30WHNSB0670-TH ● 6.7 232 285 7.0 73,200 30WHNSB1100-TH ● 11.0 364 425 11.0 165,390 25WHNSB0250-TH ● 2.5 71 114 3.0 34,200 25WHNSB0680-TH ● 6.8 197 250 7.0 59,130 25WHNSB1110-TH □ 11.1 324 385 12.0 － 30WHNSB0250-TH ● 2.5 87 130 3.0 35,680 30WHNSB0680-TH ● 6.8 232 285 7.0 73,200 30WHNSB1110-TH □ 11.1 381 442 12.0 － 25WHNSB0260-TH ● 2.6 76 119 3.0 34,200 25WHNSB0690-TH ● 6.9 197 250 7.0 59,130 25WHNSB1120-TH □ 11.2 324 385 12.0 － 30WHNSB0260-TH ● 2.6 94 137 3.0 35,680 30WHNSB0690-TH ● 6.9 232 285 7.0 73,200 30WHNSB1120-TH □ 11.2 381 442 12.0 － 25WHNSB0270-TH ● 2.7 76 119 3.0 34,200 25WHNSB0700-TH ● 7.0 197 250 7.0 59,130 25WHNSB1130-TH ● 11.3 324 385 12.0 129,600 30WHNSB0270-TH ● 2.7 94 137 3.0 35,680 30WHNSB0700-TH ● 7.0 232 285 7.0 73,200 30WHNSB1130-TH ● 11.3 381 442 12.0 172,790 25WHNSB0280-TH ● 2.8 84 132 3.0 34,200 25WHNSB0710-TH ● 7.1 211 266 8.0 66,910 25WHNSB1140-TH ● 11.4 324 385 12.0 129,600 30WHNSB0280-TH ● 2.8 99 144 3.0 35,680 30WHNSB0710-TH ● 7.1 248 303 8.0 86,040 30WHNSB1140-TH ● 11.4 381 442 12.0 172,790 25WHNSB0290-TH ● 2.9 84 132 3.0 34,200 25WHNSB0720-TH ● 7.2 211 266 8.0 66,910 25WHNSB1150-TH ● 11.5 324 385 12.0 129,600 30WHNSB0290-TH ● 2.9 99 144 3.0 35,680 30WHNSB0720-TH ● 7.2 248 303 8.0 86,040 30WHNSB1150-TH ● 11.5 381 442 12.0 172,790 25WHNSB0300-TH ● 3.0 84 132 3.0 34,200 25WHNSB0730-TH ● 7.3 211 266 8.0 66,910 25WHNSB1160-TH □ 11.6 338 399 12.0 － 30WHNSB0300-TH ● 3.0 99 147 3.0 35,680 30WHNSB0730-TH ● 7.3 248 303 8.0 86,040 30WHNSB1160-TH □ 11.6 397 458 12.0 － 25WHNSB0310-TH ● 3.1 90 138 4.0 35,060 25WHNSB0740-TH ● 7.4 211 266 8.0 66,910 25WHNSB1170-TH □ 11.7 338 399 12.0 － 30WHNSB0310-TH ● 3.1 116 164 4.0 37,030 30WHNSB0740-TH ● 7.4 248 303 8.0 86,040 30WHNSB1170-TH □ 11.7 397 458 12.0 － 25WHNSB0320-TH ● 3.2 90 138 4.0 35,060 25WHNSB0750-TH ● 7.5 211 266 8.0 66,910 25WHNSB1180-TH ● 11.8 338 399 12.0 135,770 30WHNSB0320-TH ● 3.2 116 164 4.0 37,030 30WHNSB0750-TH ● 7.5 248 303 8.0 86,040 30WHNSB1180-TH ● 11.8 397 458 12.0 181,440 25WHNSB0330-TH ● 3.3 98 146 4.0 35,060 25WHNSB0760-TH ● 7.6 225 280 8.0 69,500 25WHNSB1190-TH ● 11.9 338 399 12.0 135,770 30WHNSB0330-TH ● 3.3 116 164 4.0 37,030 30WHNSB0760-TH ● 7.6 265 320 8.0 88,750 30WHNSB1190-TH ● 11.9 397 458 12.0 181,440 25WHNSB0340-TH ● 3.4 98 146 4.0 35,060 25WHNSB0770-TH ● 7.7 225 280 8.0 69,500 25WHNSB1200-TH ● 12.0 338 399 12.0 135,770 30WHNSB0340-TH ● 3.4 116 164 4.0 37,030 30WHNSB0770-TH ● 7.7 265 320 8.0 88,750 30WHNSB1200-TH ● 12.0 397 458 12.0 181,440 25WHNSB0350-TH ● 3.5 98 146 4.0 35,060 25WHNSB0780-TH ● 7.8 225 280 8.0 69,500 25WHNSB1210-TH □ 12.1 353 414 13.0 － 30WHNSB0350-TH ● 3.5 116 164 4.0 37,030 30WHNSB0780-TH ● 7.8 265 320 8.0 88,750 25WHNSB0360-TH ● 3.6 113 162 4.0 38,890 25WHNSB0790-TH ● 7.9 225 280 8.0 69,500 25WHNSB1220-TH □ 12.2 353 414 13.0 － 30WHNSB0360-TH ● 3.6 132 181 4.0 44,320 30WHNSB0790-TH ● 7.9 265 320 8.0 88,750 25WHNSB0370-TH ● 3.7 113 162 4.0 38,890 25WHNSB0800-TH ● 8.0 225 280 8.0 69,500 25WHNSB1230-TH □ 12.3 353 414 13.0 － 30WHNSB0370-TH ● 3.7 132 181 4.0 44,320 30WHNSB0800-TH ● 8.0 265 320 8.0 88,750 25WHNSB0380-TH ● 3.8 113 162 4.0 38,890 25WHNSB0810-TH □ 8.1 239 294 9.0 － 25WHNSB1240-TH □ 12.4 353 414 13.0 － 30WHNSB0380-TH ● 3.8 132 181 4.0 44,320 30WHNSB0810-TH □ 8.1 281 336 9.0 － 25WHNSB0390-TH ● 3.9 113 162 4.0 38,890 25WHNSB0820-TH □ 8.2 239 294 9.0 － 25WHNSB1250-TH ● 12.5 353 414 13.0 157,990 30WHNSB0390-TH ● 3.9 132 181 4.0 44,320 30WHNSB0820-TH □ 8.2 281 336 9.0 － 25WHNSB0400-TH ● 4.0 113 162 4.0 38,890 25WHNSB0830-TH ● 8.3 239 294 9.0 78,140 25WHNSB1260-TH □ 12.6 367 433 13.0 － 30WHNSB0400-TH ● 4.0 132 181 4.0 44,320 30WHNSB0830-TH ● 8.3 281 336 9.0 98,120 25WHNSB0410-TH ● 4.1 127 178 5.0 41,730 25WHNSB0840-TH ● 8.4 239 294 9.0 78,140 25WHNSB1270-TH □ 12.7 367 433 13.0 － 30WHNSB0410-TH ● 4.1 149 200 5.0 49,130 30WHNSB0840-TH ● 8.4 281 336 9.0 98,120 25WHNSB0420-TH ● 4.2 127 178 5.0 41,730 25WHNSB0850-TH ● 8.5 239 294 9.0 78,140 25WHNSB1280-TH □ 12.8 367 433 13.0 － 30WHNSB0420-TH ● 4.2 149 200 5.0 49,130 30WHNSB0850-TH ● 8.5 281 336 9.0 98,120 25WHNSB0430-TH ● 4.3 127 178 5.0 41,730 25WHNSB0860-TH □ 8.6 254 309 9.0 － 25WHNSB1290-TH □ 12.9 367 433 13.0 － 30WHNSB0430-TH ● 4.3 149 200 5.0 49,130 30WHNSB0860-TH □ 8.6 298 353 9.0 － 25WHNSB0440-TH ● 4.4 127 178 5.0 41,730 25WHNSB0870-TH □ 8.7 254 309 9.0 － 25WHNSB1300-TH ● 13.0 367 433 13.0 162,930 30WHNSB0440-TH ● 4.4 149 200 5.0 49,130 30WHNSB0870-TH □ 8.7 298 353 9.0 － 25WHNSB0450-TH ● 4.5 127 178 5.0 41,730 25WHNSB0880-TH ● 8.8 254 309 9.0 84,550 30WHNSB0450-TH ● 4.5 149 200 5.0 49,130 30WHNSB0880-TH ● 8.8 298 353 9.0 108,000 25WHNSB0460-TH ● 4.6 141 192 5.0 44,440 25WHNSB0890-TH ● 8.9 254 309 9.0 84,550 30WHNSB0460-TH ● 4.6 166 217 5.0 53,830 30WHNSB0890-TH ● 8.9 298 353 9.0 108,000 25WHNSB0470-TH ● 4.7 141 192 5.0 44,440 25WHNSB0900-TH ● 9.0 254 309 9.0 84,550 ■25WHNSB直径公差表 30WHNSB0470-TH ● 4.7 166 217 5.0 53,830 30WHNSB0900-TH ● 9.0 298 353 9.0 108,000 ■30WHNSB直径公差表 25WHNSB0480-TH ● 4.8 141 192 5.0 44,440 25WHNSB0910-TH □ 9.1 268 323 10.0 － Table of Tolerance on tool dia. 30WHNSB0480-TH ● 4.8 166 217 5.0 53,830 30WHNSB0910-TH □ 9.1 314 369 10.0 － Table of Tolerance on tool dia. 25WHNSB0490-TH ● 4.9 141 192 5.0 44,440 25WHNSB0920-TH □ 9.2 268 323 10.0 － 直径2.0～3.0、3.5、4.0、4.5、5.0、5.5、6.0、 30WHNSB0490-TH ● 4.9 166 217 5.0 53,830 30WHNSB0920-TH □ 9.2 314 369 10.0 － 直径2.0～3.0、3.5、4.0、4.5、5.0、5.5、6.0、 25WHNSB0500-TH ● 5.0 141 192 5.0 44,440 25WHNSB0930-TH ● 9.3 268 323 10.0 91,220 6.5、7.0、7.5、8.0、8.5、9.0、10.0、11.0、 30WHNSB0500-TH ● 5.0 166 217 5.0 53,830 30WHNSB0930-TH ● 9.3 314 369 10.0 118,990 6.5、7.0、7.5、8.0、8.5、9.0、10.0、11.0、 25WHNSB0510-TH ● 5.1 155 206 6.0 48,640 25WHNSB0940-TH ● 9.4 268 323 10.0 91,220 12.0、13.0はh8となります。 12.0はh8となります。 上記以外のアイテムは下表の直径公差になります。 30WHNSB0510-TH ● 5.1 182 233 6.0 60,000 30WHNSB0940-TH ● 9.4 314 369 10.0 118,990 25WHNSB0520-TH ● 5.2 155 206 6.0 48,640 25WHNSB0950-TH ● 9.5 268 323 10.0 91,220 上記以外のアイテムは下表の直径公差になります。 h8 for diameters of 2.0 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 30WHNSB0520-TH ● 5.2 182 233 6.0 60,000 30WHNSB0950-TH ● 9.5 314 369 10.0 118,990 25WHNSB0530-TH ● 5.3 155 206 6.0 48,640 25WHNSB0960-TH □ 9.6 282 337 10.0 － 7.0, 7.5, 8.0, 8.5, 9.0 ,10.0, 11.0, 12.0, and 13.0 For other 30WHNSB0530-TH ● 5.3 182 233 6.0 60,000 30WHNSB0960-TH □ 9.6 － h8 for diameters of 2.0 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 331 386 10.0 items, the diameter tolerance will be as in the table below. 7.0, 7.5, 8.0, 8.5, 9.0, 10.0, 11.0, and 12.0. For other items, 25WHNSB0540-TH ● 5.4 155 206 6.0 48,640 25WHNSB0970-TH □ 9.7 282 337 10.0 － 60,000 － the diameter tolerance will be as in the table below. (mm) 30WHNSB0540-TH ● 5.4 182 233 6.0 30WHNSB0970-TH □ 9.7 331 386 10.0 (mm) 25WHNSB0550-TH ● 5.5 155 206 6.0 48,640 25WHNSB0980-TH ● 9.8 282 337 10.0 98,740 25WHNSB 30WHNSB0550-TH ● 5.5 182 233 6.0 60,000 30WHNSB0980-TH ● 9.8 331 386 10.0 130,840 30WHNSB 25WHNSB0560-TH ● 5.6 169 220 6.0 51,230 25WHNSB0990-TH ● 9.9 282 337 10.0 98,740 62,840 130,840 3.0＜DC＜6.0 6.0＜DC＜10.0 10.0＜DC＜13.0 30WHNSB0560-TH ● 5.6 199 250 6.0 30WHNSB0990-TH ● 9.9 331 386 10.0 3.0＜DC＜6.0 6.0＜DC＜10.0 10.0＜DC＜12.0 25WHNSB0570-TH ● 5.7 169 220 6.0 51,230 25WHNSB1000-TH ● 10.0 282 337 10.0 98,740 30WHNSB0570-TH ● 5.7 199 250 6.0 62,840 30WHNSB1000-TH ● 10.0 331 386 10.0 130,840 25WHNSB0580-TH ● 5.8 169 220 6.0 51,230 25WHNSB1010-TH □ 10.1 297 358 11.0 － 上限 上限 Max －0.020 －0.024 －0.030 30WHNSB0580-TH ● 5.8 199 250 6.0 62,840 30WHNSB1010-TH □ 10.1 348 403 11.0 － Max －0.020 －0.024 －0.030 25WHNSB0590-TH ● 5.9 169 220 6.0 51,230 25WHNSB1020-TH □ 10.2 297 358 11.0 － 下限 30WHNSB0590-TH ● 5.9 199 250 6.0 62,840 30WHNSB1020-TH □ 10.2 348 403 11.0 － 下限 25WHNSB0600-TH ● 6.0 51,230 111,960 Min －0.036 －0.045 －0.053 62,840 149,350 Min －0.036 －0.045 －0.053 169 220 6.0 25WHNSB1030-TH ● 10.3 297 358 11.0 30WHNSB0600-TH ● 6.0 199 250 6.0 30WHNSB1030-TH ● 10.3 348 403 11.0 25WHNSB0610-TH ● 6.1 183 236 7.0 56,920 25WHNSB1040-TH ● 10.4 297 358 11.0 111,960 30WHNSB0610-TH ● 6.1 215 268 7.0 71,350 30WHNSB1040-TH ● 10.4 348 403 11.0 149,350 25WHNSB0620-TH ● 6.2 183 236 7.0 56,920 25WHNSB1050-TH ● 10.5 297 358 11.0 111,960 30WHNSB0620-TH ● 6.2 215 268 7.0 71,350 30WHNSB1050-TH ● 10.5 348 403 11.0 149,350 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel steel steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel steel, Ti alloy cast iron alloy alloy 25WHNSB-TH 2～ 13 SCr SKS ～45HRC 45HRC～ SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel 30WHNSB-TH 2～ 12 SCr SKS ～45HRC 45HRC～ steel, Ti alloy cast iron alloy alloy SUS Inconel FC FCD Al Cu SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ●印：標準在庫品です。●：Stocked Items. □印：特定代理店在庫です。弊社営業へお問合せください。□：Stocked by specified distributor. Contact with our sales department. 10 113 DC DCONMS DC DCONMS EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH

超硬ノOンHノスンテスッテプッボプーボラー（ラ2ー（D）40D） 超硬ノOンHノスンテスッテプッボプーボラー（ラ4ー（D）50D） Carbide NOoi ln H Sotlep N Boonr eSrt e(p2 DB)orer (40D) Carbide NOoi ln H Sotlep N Boonr eSrt e(p4 DB)orer (50D) 135° 標準ねじれ 超硬 21°～34° 整数径シャンク 135° 標準ねじれ 超硬 21°～34° 整数径シャンク Carbide Normal Helix Integral No. Carbide Normal Helix Integral No. Shank Shank ℓ 平面二段・S-X形シンニング ℓ 平面二段・S-X形シンニング Plane, S-X thinning LF Plane, S-X thinning LF 切削 直径公差 40WHNSB -TH オイルホールあり L/D=40 下表を参照 切削 直径公差 ルあり L/D=50 下表を参照 条件表 21 Refer to under table 条件表 21 Refer to under table With oil hole 50WHNSB -TH オイルホー Cutting Conditions With oil hole Cutting Conditions 商品コード 在庫 寸法　Size (mm) 直径 溝長 全長 シャンク径 商品コード 在庫 寸法　Size (mm) 直径 溝長 全長 シャンク径 Tool Flute Overall Shank Tool Flute Overall Shank Item code Stock dia. length length dia. Item code Stock dia. length length dia. DC ℓ LF DCONMS DC ℓ LF DCONMS 40WHNSB0250-TH ◎ 2.5 108 159 3.0 40WHNSB0670-TH □ 6.7 301 354 7.0 40WHNSB0260-TH □ 2.6 117 168 3.0 40WHNSB0680-TH □ 6.8 301 354 7.0 40WHNSB0270-TH □ 2.7 117 168 3.0 40WHNSB0690-TH □ 6.9 301 354 7.0 40WHNSB0280-TH □ 2.8 129 180 3.0 40WHNSB0700-TH □ 7.0 301 354 7.0 40WHNSB0290-TH □ 2.9 129 180 3.0 40WHNSB0710-TH □ 7.1 323 380 8.0 40WHNSB0300-TH ◎ 3.0 129 180 3.0 40WHNSB0720-TH □ 7.2 323 380 8.0 40WHNSB0310-TH □ 3.1 142 195 4.0 40WHNSB0730-TH □ 7.3 323 380 8.0 40WHNSB0320-TH □ 3.2 142 195 4.0 40WHNSB0740-TH □ 7.4 323 380 8.0 40WHNSB0330-TH □ 3.3 142 195 4.0 40WHNSB0750-TH □ 7.5 323 380 8.0 40WHNSB0340-TH □ 3.4 155 208 4.0 40WHNSB0760-TH □ 7.6 344 401 8.0 40WHNSB0350-TH □ 3.5 155 208 4.0 40WHNSB0770-TH □ 7.7 344 401 8.0 40WHNSB0360-TH □ 3.6 155 208 4.0 40WHNSB0780-TH □ 7.8 344 401 8.0 40WHNSB0370-TH □ 3.7 172 225 4.0 40WHNSB0790-TH □ 7.9 344 401 8.0 40WHNSB0380-TH □ 3.8 172 225 4.0 40WHNSB0800-TH ◎ 8.0 344 401 8.0 40WHNSB0390-TH □ 3.9 172 225 4.0 40WHNSB0810-TH □ 8.1 366 423 9.0 40WHNSB0400-TH ◎ 4.0 172 225 4.0 40WHNSB0820-TH □ 8.2 366 423 9.0 40WHNSB0410-TH □ 4.1 185 238 5.0 40WHNSB0830-TH □ 8.3 366 423 9.0 40WHNSB0420-TH □ 4.2 185 238 5.0 40WHNSB0840-TH □ 8.4 366 423 9.0 40WHNSB0430-TH □ 4.3 185 238 5.0 40WHNSB0850-TH ◎ 8.5 366 423 9.0 40WHNSB0440-TH □ 4.4 198 251 5.0 40WHNSB0860-TH □ 8.6 387 444 9.0 40WHNSB0450-TH □ 4.5 198 251 5.0 40WHNSB0870-TH □ 8.7 387 444 9.0 40WHNSB0460-TH □ 4.6 198 251 5.0 40WHNSB0880-TH □ 8.8 387 444 9.0 40WHNSB0470-TH □ 4.7 215 268 5.0 40WHNSB0890-TH □ 8.9 387 444 9.0 40WHNSB0480-TH □ 4.8 215 268 5.0 40WHNSB0900-TH □ 9.0 387 444 9.0 40WHNSB0490-TH □ 4.9 215 268 5.0 40WHNSB0910-TH □ 9.1 409 466 10.0 40WHNSB0500-TH ◎ 5.0 215 268 5.0 40WHNSB0920-TH □ 9.2 409 466 10.0 40WHNSB0510-TH □ 5.1 237 290 6.0 40WHNSB0930-TH □ 9.3 409 466 10.0 40WHNSB0520-TH □ 5.2 237 290 6.0 40WHNSB0940-TH □ 9.4 409 466 10.0 40WHNSB0530-TH □ 5.3 237 290 6.0 40WHNSB0950-TH □ 9.5 409 466 10.0 40WHNSB0540-TH □ 5.4 237 290 6.0 40WHNSB0960-TH □ 9.6 430 487 10.0 40WHNSB0550-TH □ 5.5 237 290 6.0 40WHNSB0970-TH □ 9.7 430 487 10.0 40WHNSB0560-TH □ 5.6 258 311 6.0 40WHNSB0980-TH □ 9.8 430 487 10.0 40WHNSB0570-TH □ 5.7 258 311 6.0 40WHNSB0990-TH □ 9.9 430 487 10.0 40WHNSB0580-TH □ 5.8 258 311 6.0 40WHNSB1000-TH ◎ 10.0 430 487 10.0 40WHNSB0590-TH □ 5.9 258 311 6.0 40WHNSB0600-TH ◎ 6.0 258 311 6.0 ■ 40WHNSB直径公差表 Table of Tolerance on tool dia. 40WHNSB0610-TH □ 6.1 280 333 7.0 直径2.5～3.0、3.5、4.0、4.5、5.0、5.5、6.0、6.5、7.0、7.5、8.0、8.5、9.0、 10.0はh8となります。上記以外のアイテムは下表の直径公差になります。 40WHNSB0620-TH □ 6.2 280 333 7.0 h8 for diameters of 2.5 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0 and 10.0 40WHNSB0630-TH □ 6.3 280 333 7.0 For other items, the diameter tolerance will be as in the table below. (mm) 40WHNSB0640-TH □ 6.4 280 333 7.0 3.0＜DC＜6.0 6.0＜DC＜10.0 40WHNSB0650-TH □ 6.5 280 333 7.0 上限 Max －0.020 －0.024 40WHNSB0660-TH □ 6.6 301 354 7.0 下限 Min －0.036 －0.045 掲載品以外の工具寸法品に関しては、別途ご相談に応じます。弊社営業にお問い合わせ下さい。 掲載品以外の工具寸法品に関しては、別途ご相談に応じます。弊社営業にお問い合わせ下さい。 For products with tool dimensions other than listed items, separate consultation is needed. Please contact our sales office. For products with tool dimensions other than listed items, separate consultation is needed. Please contact our sales office. 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel steel steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper l steel, Ti alloy cast iron alloy alloy 40WHNSB-TH 2.5～ 10 SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel, Ti alloy cast iron alloy alloy 50WHNSB-TH 2.5～ 8 SCr SKS ～45HRC 45HRC～ stee SUS Inconel FC FCD Al Cu SCr SKS ～45HRC 45HRC～ steel SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ◎印：メーカ在庫品です。◎：Manufacturer stocked items. □印：特定代理店在庫です。弊社営業へお問合せください。 □：Stocked by specified distributor. Contact with our sales department. 14 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH DC DCONMS DC DCONMS

超硬ノOHンノスンテスッテプッボプーボラー（ラ2ー（D）40D） 超硬ノOンHノスンテスッテプッボプーボラー（ラ4ー（D）50D） Carbide NOoi ln H Sotlep N Boonr eSrt e(p2 DB)orer (40D) Carbide NOoi ln H Sotlep N Boonr eSrt e(p4 DB)orer (50D) 135° 標準ねじれ 超硬 21°～34° 整数径シャンク 135° 標準ねじれ 超硬 21°～34° 整数径シャンク Carbide Normal Helix Integral No. Carbide Normal Helix Integral No. Shank Shank ℓ 平面二段・S-X形シンニング ℓ 平面二段・S-X形シンニング Plane, S-X thinning LF Plane, S-X thinning LF 切削 直径公差 40WHNSB -TH オイルホールあり L/D=40 下表を参照 切削 直径公差 下表を参照 条件表 21 Refer to under table 条件表 21 Refer to under table oil hole 50WHNSB -TH オイルホールあり L/D=50 With Cutting Conditions With oil hole Cutting Conditions 商品コード 在庫 寸法　Size (mm) 直径 溝長 全長 シャンク径 商品コード 在庫 寸法　Size (mm) 直径 溝長 全長 シャンク径 Tool Flute Overall Shank Tool Flute Overall Shank Item code Stock dia. length length dia. Item code Stock dia. length length dia. DC ℓ LF DCONMS DC ℓ LF DCONMS 50WHNSB0250-TH ◎ 2.5 133 184 3.0 50WHNSB0590-TH □ 5.9 318 371 6.0 50WHNSB0260-TH □ 2.6 144 195 3.0 50WHNSB0600-TH ◎ 6.0 318 371 6.0 50WHNSB0270-TH □ 2.7 144 195 3.0 50WHNSB0610-TH □ 6.1 345 398 7.0 50WHNSB0280-TH □ 2.8 159 210 3.0 50WHNSB0620-TH □ 6.2 345 398 7.0 50WHNSB0290-TH □ 2.9 159 210 3.0 50WHNSB0630-TH □ 6.3 345 398 7.0 50WHNSB0300-TH ◎ 3.0 159 210 3.0 50WHNSB0640-TH □ 6.4 345 398 7.0 50WHNSB0310-TH □ 3.1 175 228 4.0 50WHNSB0650-TH □ 6.5 345 398 7.0 50WHNSB0320-TH □ 3.2 175 228 4.0 50WHNSB0660-TH □ 6.6 371 424 7.0 50WHNSB0330-TH □ 3.3 175 228 4.0 50WHNSB0670-TH □ 6.7 371 424 7.0 50WHNSB0340-TH □ 3.4 191 244 4.0 50WHNSB0680-TH □ 6.8 371 424 7.0 50WHNSB0350-TH □ 3.5 191 244 4.0 50WHNSB0690-TH □ 6.9 371 424 7.0 50WHNSB0360-TH □ 3.6 191 244 4.0 50WHNSB0700-TH □ 7.0 371 424 7.0 50WHNSB0370-TH □ 3.7 212 265 4.0 50WHNSB0710-TH □ 7.1 398 451 8.0 50WHNSB0380-TH □ 3.8 212 265 4.0 50WHNSB0720-TH □ 7.2 398 451 8.0 50WHNSB0390-TH □ 3.9 212 265 4.0 50WHNSB0730-TH □ 7.3 398 451 8.0 50WHNSB0400-TH ◎ 4.0 212 265 4.0 50WHNSB0740-TH □ 7.4 398 451 8.0 50WHNSB0410-TH □ 4.1 228 281 5.0 50WHNSB0750-TH □ 7.5 398 451 8.0 50WHNSB0420-TH □ 4.2 228 281 5.0 50WHNSB0760-TH □ 7.6 424 481 8.0 50WHNSB0430-TH □ 4.3 228 281 5.0 50WHNSB0770-TH □ 7.7 424 481 8.0 50WHNSB0440-TH □ 4.4 244 297 5.0 50WHNSB0780-TH □ 7.8 424 481 8.0 50WHNSB0450-TH □ 4.5 244 297 5.0 50WHNSB0790-TH □ 7.9 424 481 8.0 50WHNSB0460-TH □ 4.6 244 297 5.0 50WHNSB0800-TH ◎ 8.0 424 481 8.0 50WHNSB0470-TH □ 4.7 265 318 5.0 50WHNSB0480-TH □ 4.8 265 318 5.0 ■ 50WHNSB直径公差表 Table of Tolerance on tool dia. 50WHNSB0490-TH □ 4.9 265 318 5.0 直径2.5～3.0、3.5、4.0、4.5、5.0、5.5、6.0、6.5、7.0、7.5、8.0はh8となり 50WHNSB0500-TH ◎ 5.0 265 318 5.0 ます。上記以外のアイテムは下表の直径公差になります。 50WHNSB0510-TH □ 5.1 292 345 6.0 h8 for diameters of 2.5 to 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5 and 8.0 For other items, the diameter tolerance will be as in the table below. 50WHNSB0520-TH □ 5.2 292 345 6.0 (mm) 50WHNSB0530-TH □ 5.3 292 345 6.0 3.0＜DC＜6.0 6.0＜DC＜8.0 50WHNSB0540-TH □ 5.4 292 345 6.0 上限 Max －0.020 －0.024 50WHNSB0550-TH □ 5.5 292 345 6.0 下限 Min －0.036 －0.045 50WHNSB0560-TH □ 5.6 318 371 6.0 50WHNSB0570-TH □ 5.7 318 371 6.0 50WHNSB0580-TH □ 5.8 318 371 6.0 掲載品以外の工具寸法品に関しては、別途ご相談に応じます。弊社営業にお問い合わせ下さい。 掲載品以外の工具寸法品に関しては、別途ご相談に応じます。弊社営業にお問い合わせ下さい。 For products with tool dimensions other than listed items, separate consultation is needed. Please contact our sales office. For products with tool dimensions other than listed items, separate consultation is needed. Please contact our sales office. 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel steel teel steel, Ti alloy cast iron alloy alloy 40WHNSB-TH 2.5～ 10 SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel, Ti alloy cast iron alloy alloy 50WHNSB-TH 2.5～ 8 SCr SKS ～45HRC 45HRC～ s SUS Inconel FC FCD Al Cu SCr SKS ～45HRC 45HRC～ steel SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ◎ ◎ ◎ ◎ ◎ ◯ ◎ ◯ ◯ ◯ ◎印：メーカ在庫品です。◎：Manufacturer stocked items. □印：特定代理店在庫です。弊社営業へお問合せください。 □：Stocked by specified distributor. Contact with our sales department. 15 DC DCONMS DC DCONMS EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH

超硬ノンステップボーラー（2D） 超硬ノンステップボーラー（4D） Carbide Non Step Borer (2D) Carbide Non Step Borer (4D) 140° 標準ねじれ 整数径シャンク 超硬 21°～34° Carbide Normal Helix Integral No. Shank 平面二段・S-X形シンニング Plane, S-X thinning ℓ LF 切削 径公差 02WNSB -TH オイルホールなし L/D=2 条件表 22 h8 シャンク 0～－0.01 Without oil hole （㎜） Cutting Conditions 寸 法 Size (mm) 希望小売 寸 法 Size (mm) 希望小売 商品コード 在庫 直径 溝長 全長 シャンク径 価格（円） 商品コード 在庫 直径 溝長 全長 シャンク径 価格（円） Item Code Stock Tool dia. Flute Length Overall Length Shank dia. Suggested Item Code Stock Tool dia. Flute Length Overall Length Shank dia. Suggested DC ℓ LF DCONMS retail price(￥) DC ℓ LF DCONMS retail price(￥) 02WNSB0300-TH □ 3.0 15 47 3.0 － 02WNSB0810-TH □ 8.1 36 80 9.0 － 02WNSB0310-TH □ 3.1 18 52 4.0 － 02WNSB0820-TH □ 8.2 36 80 9.0 － 02WNSB0320-TH □ 3.2 18 52 4.0 － 02WNSB0830-TH □ 8.3 36 80 9.0 － 02WNSB0330-TH □ 3.3 18 52 4.0 － 02WNSB0840-TH ● 8.4 36 80 9.0 13,470 02WNSB0340-TH □ 3.4 18 52 4.0 － 02WNSB0850-TH ● 8.5 36 80 9.0 13,470 02WNSB0350-TH □ 3.5 18 52 4.0 － 02WNSB0860-TH ● 8.6 38 80 9.0 14,080 02WNSB0360-TH □ 3.6 20 52 4.0 － 02WNSB0870-TH □ 8.7 38 80 9.0 － 02WNSB0370-TH □ 3.7 20 52 4.0 － 02WNSB0880-TH ● 8.8 38 80 9.0 14,080 02WNSB0380-TH □ 3.8 20 52 4.0 － 02WNSB0890-TH □ 8.9 38 80 9.0 － 02WNSB0390-TH □ 3.9 20 52 4.0 － 02WNSB0900-TH ● 9.0 38 80 9.0 14,080 02WNSB0400-TH □ 4.0 20 52 4.0 － 02WNSB0910-TH □ 9.1 40 85 10.0 － 02WNSB0410-TH □ 4.1 23 59 5.0 － 02WNSB0920-TH □ 9.2 40 85 10.0 － 02WNSB0420-TH □ 4.2 23 59 5.0 － 02WNSB0930-TH □ 9.3 40 85 10.0 － 02WNSB0430-TH □ 4.3 23 59 5.0 － 02WNSB0940-TH ● 9.4 40 85 10.0 14,700 02WNSB0440-TH □ 4.4 23 59 5.0 － 02WNSB0950-TH ● 9.5 40 85 10.0 14,700 02WNSB0450-TH □ 4.5 23 59 5.0 － 02WNSB0960-TH □ 9.6 41 85 10.0 － 02WNSB0460-TH □ 4.6 25 59 5.0 － 02WNSB0970-TH □ 9.7 41 85 10.0 － 02WNSB0470-TH □ 4.7 25 59 5.0 － 02WNSB0980-TH ● 9.8 41 85 10.0 15,440 02WNSB0480-TH □ 4.8 25 59 5.0 － 02WNSB0990-TH □ 9.9 41 85 10.0 － 02WNSB0490-TH □ 4.9 25 59 5.0 － 02WNSB1000-TH ● 10.0 41 85 10.0 15,440 02WNSB0500-TH ● 5.0 25 59 5.0 9,710 02WNSB1010-TH □ 10.1 42 90 11.0 － 02WNSB0510-TH ● 5.1 25 64 6.0 10,280 02WNSB1020-TH ● 10.2 42 90 11.0 16,050 02WNSB0520-TH ● 5.2 25 64 6.0 10,280 02WNSB1030-TH ● 10.3 42 90 11.0 16,050 02WNSB0530-TH □ 5.3 25 64 6.0 － 02WNSB1040-TH □ 10.4 42 90 11.0 － 02WNSB0540-TH ● 5.4 25 64 6.0 10,280 02WNSB1050-TH ● 10.5 42 90 11.0 16,050 02WNSB0550-TH ● 5.5 25 64 6.0 10,280 02WNSB1060-TH ● 10.6 44 90 11.0 16,800 02WNSB0560-TH □ 5.6 25 64 6.0 － 02WNSB1070-TH □ 10.7 44 90 11.0 － 02WNSB0570-TH □ 5.7 25 64 6.0 － 02WNSB1080-TH ● 10.8 44 90 11.0 16,800 02WNSB0580-TH ● 5.8 25 64 6.0 10,750 02WNSB1090-TH □ 10.9 44 90 11.0 － 02WNSB0590-TH □ 5.9 25 64 6.0 － 02WNSB1100-TH ● 11.0 44 90 11.0 16,800 02WNSB0600-TH ● 6.0 25 64 6.0 10,750 02WNSB1110-TH □ 11.1 46 94 12.0 － 02WNSB0610-TH □ 6.1 29 71 7.0 － 02WNSB1120-TH □ 11.2 46 94 12.0 － 02WNSB0620-TH ● 6.2 29 71 7.0 10,750 02WNSB1130-TH □ 11.3 46 94 12.0 － 02WNSB0630-TH □ 6.3 29 71 7.0 － 02WNSB1140-TH ● 11.4 46 94 12.0 17,540 02WNSB0640-TH □ 6.4 29 71 7.0 － 02WNSB1150-TH ● 11.5 46 94 12.0 17,540 02WNSB0650-TH ● 6.5 29 71 7.0 10,750 02WNSB1160-TH ● 11.6 46 94 12.0 18,030 02WNSB0660-TH □ 6.6 31 71 7.0 － 02WNSB1170-TH □ 11.7 46 94 12.0 － 02WNSB0670-TH □ 6.7 31 71 7.0 － 02WNSB1180-TH ● 11.8 46 94 12.0 18,030 02WNSB0680-TH ● 6.8 31 71 7.0 11,420 02WNSB1190-TH □ 11.9 46 94 12.0 － 02WNSB0690-TH ● 6.9 31 71 7.0 11,420 02WNSB1200-TH ● 12.0 46 94 12.0 18,030 02WNSB0700-TH ● 7.0 31 71 7.0 11,420 02WNSB1210-TH □ 12.1 49 100 13.0 － 02WNSB0710-TH □ 7.1 32 76 8.0 － 02WNSB1220-TH ● 12.2 49 100 13.0 18,780 02WNSB0720-TH □ 7.2 32 76 8.0 － 02WNSB1230-TH □ 12.3 49 100 13.0 － 02WNSB0730-TH ● 7.3 32 76 8.0 12,070 02WNSB1240-TH □ 12.4 49 100 13.0 － 02WNSB0740-TH □ 7.4 32 76 8.0 － 02WNSB1250-TH ● 12.5 49 100 13.0 18,780 02WNSB0750-TH ● 7.5 32 76 8.0 12,070 02WNSB1260-TH ● 12.6 49 100 13.0 19,400 02WNSB0760-TH □ 7.6 34 76 8.0 － 02WNSB1270-TH □ 12.7 49 100 13.0 － 02WNSB0770-TH □ 7.7 34 76 8.0 － 02WNSB1280-TH □ 12.8 49 100 13.0 － 02WNSB0780-TH ● 7.8 34 76 8.0 12,730 02WNSB1290-TH □ 12.9 49 100 13.0 － 02WNSB0790-TH ● 7.9 34 76 8.0 12,730 02WNSB1300-TH ● 13.0 49 100 13.0 19,400 02WNSB0800-TH ● 8.0 34 76 8.0 12,730 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper HRC 45HRC～ steel steel, Ti alloy cast iron alloy alloy 02WNSB-TH 3～ 13 SCr SKS ～45 SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◎ ◯ ◯ ●印：標準在庫品です。●：Stocked Items. □印：特定代理店在庫です。弊社営業へお問合せください。□：Stocked by specified distributor. Contact with our sales department. 16 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH DC DCONMS

超硬ノンステップボーラー（2D） 超硬ノンステップボーラー（4D） Carbide Non Step Borer (2D) Carbide Non Step Borer (4D) 140° 標準ねじれ 整 径 超硬 21°～34° 数 シャンク Carbide Normal Helix Integral No. Shank 平面二段・S-X形シンニング Plane, S-X thinning ℓ LF 04WNSB -TH オイルホールなし L/D=4 切削 条件表 22 h8 シャンク径公差 0～－0.01 Without oil hole （㎜） Cutting Conditions 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 寸法 Size (mm) 希望小 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 商品コード 在庫 直径 溝長 全長 シャンク径 売価格 Item Code Stock Tool Flute Overall Shank （円） Tool dia. length length dia. Suggested Item Code Stock Flute Overall Shank （円） Item Code Stock Tool Flute Overall Shank （円） dia. length length dia. Suggested dia. length length dia. Suggested retail retail retail DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) DC ℓ LF DCONMS price(￥) 04WNSB0100-TH ● 1.0 8 50 3.0 8,860 04WNSB0530-TH ● 5.3 36 78 6.0 12,080 04WNSB0960-TH ● 9.6 60 104 10.0 17,900 04WNSB0110-TH ● 1.1 9 50 3.0 8,860 04WNSB0540-TH ● 5.4 36 78 6.0 12,080 04WNSB0970-TH ● 9.7 60 104 10.0 17,900 04WNSB0120-TH ● 1.2 9 50 3.0 8,860 04WNSB0550-TH ● 5.5 36 78 6.0 12,080 04WNSB0980-TH ● 9.8 60 104 10.0 17,900 04WNSB0130-TH ● 1.3 10 50 3.0 8,860 04WNSB0560-TH ● 5.6 39 78 6.0 12,610 04WNSB0990-TH ● 9.9 60 104 10.0 17,900 04WNSB0140-TH ● 1.4 10 50 3.0 8,860 04WNSB0570-TH ● 5.7 39 78 6.0 12,610 04WNSB1000-TH ● 10.0 60 104 10.0 17,900 04WNSB0150-TH ● 1.5 12 50 3.0 8,860 04WNSB0580-TH ● 5.8 39 78 6.0 12,610 04WNSB1010-TH ● 10.1 63 112 11.0 18,900 04WNSB0160-TH ● 1.6 12 50 3.0 8,860 04WNSB0590-TH ● 5.9 39 78 6.0 12,610 04WNSB1020-TH ● 10.2 63 112 11.0 18,900 04WNSB0170-TH ● 1.7 14 50 3.0 8,860 04WNSB0600-TH ● 6.0 39 78 6.0 12,610 04WNSB1030-TH ● 10.3 63 112 11.0 18,900 04WNSB0180-TH ● 1.8 14 50 3.0 8,860 04WNSB0610-TH ● 6.1 41 83 7.0 12,610 04WNSB1040-TH ● 10.4 63 112 11.0 18,900 04WNSB0190-TH ● 1.9 16 50 3.0 8,860 04WNSB0620-TH ● 6.2 41 83 7.0 12,610 04WNSB1050-TH ● 10.5 63 112 11.0 18,900 04WNSB0200-TH ● 2.0 16 50 3.0 8,860 04WNSB0630-TH ● 6.3 41 83 7.0 12,610 04WNSB1060-TH ● 10.6 66 112 11.0 19,760 04WNSB0210-TH ● 2.1 17 50 3.0 8,860 04WNSB0640-TH ● 6.4 41 83 7.0 12,610 04WNSB1070-TH ● 10.7 66 112 11.0 19,760 04WNSB0220-TH ● 2.2 17 50 3.0 8,860 04WNSB0650-TH ● 6.5 41 83 7.0 12,610 04WNSB1080-TH ● 10.8 66 112 11.0 19,760 04WNSB0230-TH ● 2.3 17 50 3.0 8,860 04WNSB0660-TH ● 6.6 43 83 7.0 13,350 04WNSB1090-TH ● 10.9 66 112 11.0 19,760 04WNSB0240-TH ● 2.4 17 50 3.0 8,860 04WNSB0670-TH ● 6.7 43 83 7.0 13,350 04WNSB1100-TH ● 11.0 66 112 11.0 19,760 04WNSB0250-TH ● 2.5 17 50 3.0 8,860 04WNSB0680-TH ● 6.8 43 83 7.0 13,350 04WNSB1110-TH ● 11.1 71 121 12.0 20,260 04WNSB0260-TH ● 2.6 19 50 3.0 8,860 04WNSB0690-TH ● 6.9 43 83 7.0 13,350 04WNSB1120-TH ● 11.2 71 121 12.0 20,260 04WNSB0270-TH ● 2.7 19 50 3.0 8,860 04WNSB0700-TH ● 7.0 43 83 7.0 13,350 04WNSB1130-TH ● 11.3 71 121 12.0 20,260 04WNSB0280-TH ● 2.8 19 50 3.0 8,860 04WNSB0710-TH ● 7.1 45 90 8.0 14,340 04WNSB1140-TH ● 11.4 71 121 12.0 20,260 04WNSB0290-TH ● 2.9 19 50 3.0 8,860 04WNSB0720-TH ● 7.2 45 90 8.0 14,340 04WNSB1150-TH ● 11.5 71 121 12.0 20,260 04WNSB0300-TH ● 3.0 19 50 3.0 8,860 04WNSB0730-TH ● 7.3 45 90 8.0 14,340 04WNSB1160-TH ● 11.6 73 121 12.0 21,250 04WNSB0310-TH ● 3.1 23 58 4.0 9,520 04WNSB0740-TH ● 7.4 45 90 8.0 14,340 04WNSB1170-TH ● 11.7 73 121 12.0 21,250 04WNSB0320-TH ● 3.2 23 58 4.0 9,520 04WNSB0750-TH ● 7.5 45 90 8.0 14,340 04WNSB1180-TH ● 11.8 73 121 12.0 21,250 04WNSB0330-TH ● 3.3 23 58 4.0 9,520 04WNSB0760-TH ● 7.6 48 90 8.0 14,950 04WNSB1190-TH ● 11.9 73 121 12.0 21,250 04WNSB0340-TH ● 3.4 23 58 4.0 9,520 04WNSB0770-TH ● 7.7 48 90 8.0 14,950 04WNSB1200-TH ● 12.0 73 121 12.0 21,250 04WNSB0350-TH ● 3.5 23 58 4.0 9,520 04WNSB0780-TH ● 7.8 48 90 8.0 14,950 04WNSB1210-TH ● 12.1 76 128 13.0 21,740 04WNSB0360-TH ● 3.6 26 58 4.0 10,000 04WNSB0790-TH ● 7.9 48 90 8.0 14,950 04WNSB1220-TH ● 12.2 76 128 13.0 21,740 04WNSB0370-TH ● 3.7 26 58 4.0 10,000 04WNSB0800-TH ● 8.0 48 90 8.0 14,950 04WNSB1230-TH ● 12.3 76 128 13.0 21,740 04WNSB0380-TH ● 3.8 26 58 4.0 10,000 04WNSB0810-TH ● 8.1 52 96 9.0 15,930 04WNSB1240-TH ● 12.4 76 128 13.0 21,740 04WNSB0390-TH ● 3.9 26 58 4.0 10,000 04WNSB0820-TH ● 8.2 52 96 9.0 15,930 04WNSB1250-TH ● 12.5 76 128 13.0 21,740 04WNSB0400-TH ● 4.0 26 58 4.0 10,000 04WNSB0830-TH ● 8.3 52 96 9.0 15,930 04WNSB1260-TH ● 12.6 76 128 13.0 22,720 04WNSB0410-TH ● 4.1 29 64 5.0 10,740 04WNSB0840-TH ● 8.4 52 96 9.0 15,930 04WNSB1270-TH ● 12.7 76 128 13.0 22,720 04WNSB0420-TH ● 4.2 29 64 5.0 10,740 04WNSB0850-TH ● 8.5 52 96 9.0 15,930 04WNSB1280-TH ● 12.8 76 128 13.0 22,720 04WNSB0430-TH ● 4.3 29 64 5.0 10,740 04WNSB0860-TH ● 8.6 54 96 9.0 16,430 04WNSB1290-TH ● 12.9 76 128 13.0 22,720 04WNSB0440-TH ● 4.4 29 64 5.0 10,740 04WNSB0870-TH ● 8.7 54 96 9.0 16,430 04WNSB1300-TH ● 13.0 76 128 13.0 22,720 04WNSB0450-TH ● 4.5 29 64 5.0 10,740 04WNSB0880-TH ● 8.8 54 96 9.0 16,430 04WNSB0460-TH ● 4.6 32 64 5.0 11,410 04WNSB0890-TH ● 8.9 54 96 9.0 16,430 04WNSB0470-TH ● 4.7 32 64 5.0 11,410 04WNSB0900-TH ● 9.0 54 96 9.0 16,430 04WNSB0480-TH ● 4.8 32 64 5.0 11,410 04WNSB0910-TH ● 9.1 57 104 10.0 17,420 04WNSB0490-TH ● 4.9 32 64 5.0 11,410 04WNSB0920-TH ● 9.2 57 104 10.0 17,420 04WNSB0500-TH ● 5.0 32 64 5.0 11,410 04WNSB0930-TH ● 9.3 57 104 10.0 17,420 04WNSB0510-TH ● 5.1 36 78 6.0 12,080 04WNSB0940-TH ● 9.4 57 104 10.0 17,420 04WNSB0520-TH ● 5.2 36 78 6.0 12,080 04WNSB0950-TH ● 9.5 57 104 10.0 17,420 対応被削材 Applicable work material 再研磨対応直径範囲 Re-grinding compatibility range 軟鋼 炭素鋼 合金鋼 調質鋼 工具鋼 焼入れ鋼 ステン 耐熱鋼 鋳鉄 ダクタイ アルミ 銅合金 商品コード Item code DC (mm) Mild steel Carbon Alloy steel Heat-treated Tool steel Hardened steel レス鋼 Ti合金 Cast iron ル鋳鉄 合金 steel steel SS S○○C SCM, SKD ～40HRC Stainless Heat-resistant Ductile Aluminium Copper steel steel, Ti alloy cast iron alloy alloy 04WNSB-TH 2～ 13 SCr SKS ～45HRC 45HRC～ SUS Inconel FC FCD Al Cu ◎ ◎ ◎ ◎ ◎ ◎ ◯ ◯ 17 DC DCONMS EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH

標準切削条件表 Recommended Cut t ing Condi t ions 03WHNSB-TH 05WHNSB-TH 構造用鋼 炭素鋼 合金鋼 被削材 Structural steels Carbon steels Alloy steels Work material （～180HB） （～200HB） （～30HRC） SS S○○C SCM 切削速度vc 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） Cutting speed Internal coolant MQL (mist) Internal coolant MQL (mist) Internal coolant MQL (mist) (m/min) 50～120～180 50～120～180 50～120～180 50～120～180 50～120～180 50～120～180 直径 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f Tool dia. (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) Φ2.0 16,000 0.05～0.1 16,000 0.05～0.1 16,000 0.05～0.1 16,000 0.05～0.1 16,000 0.05～0.1 16,000 0.05～0.1 Φ4.0 9,500 0.1～0.16 9,500 0.1～0.16 9,500 0.1～0.16 9,500 0.1～0.16 9,500 0.1～0.16 9,500 0.1～0.16 Φ6.0 6,300 0.15～0.24 6,300 0.15～0.24 6,300 0.15～0.24 6,300 0.15～0.24 6,300 0.15～0.24 6,300 0.15～0.24 Φ8.0 4,800 0.18～0.3 4,800 0.18～0.3 4,800 0.18～0.3 4,800 0.18～0.3 4,800 0.18～0.3 4,800 0.18～0.3 Φ10.0 3,800 0.2～0.35 3,800 0.2～0.35 3,800 0.2～0.35 3,800 0.2～0.35 3,800 0.2～0.35 3,800 0.2～0.35 Φ12.0 3,200 0.22～0.4 3,200 0.22～0.4 3,200 0.22～0.4 3,200 0.22～0.4 3,200 0.22～0.4 3,200 0.22～0.4 ステンレス鋼 Ti合金 プリハードン鋼 プリハードン鋼 被削材 Stainless steels Titanium alloys Pre-hardened steels Pre-hardened steels Work material SUS300系 Ti-6Al-4V （～40HRC） （～50HRC） SUS400系 SKD 切削速度vc 内部クーラント 内部クーラント 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） Cutting speed Internal coolant Internal coolant Internal coolant MQL (mist) Internal coolant MQL (mist) (m/min) 50～100～150 50～80～100 40～60～100 40～60～100 30～40～50 20～30～40 直径 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f Tool dia. (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) Φ2.0 11,000 0.03～0.06 9,500 0.02～0.04 9,500 0.04～0.06 8,000 0.04～0.06 6,500 0.03～0.05 4,500 0.03～0.05 Φ4.0 8,000 0.06～0.1 6,400 0.06～0.08 4,800 0.08～0.13 4,800 0.08～0.13 3,200 0.05～0.1 2,400 0.05～0.1 Φ6.0 5,300 0.12～0.19 4,200 0.09～0.12 3,200 0.12～0.19 3,200 0.12～0.19 2,100 0.08～0.14 1,600 0.08～0.14 Φ8.0 4,000 0.14～0.24 3,200 0.12～0.16 2,400 0.14～0.24 2,400 0.14～0.24 1,600 0.12～0.18 1,200 0.12～0.18 Φ10.0 3,200 0.16～0.28 2,550 0.13～0.2 1,900 0.16～0.28 1,900 0.16～0.28 1,300 0.15～0.2 1,000 0.15～0.20 Φ12.0 2,650 0.17～0.31 2,100 0.14～0.24 1,600 0.18～0.32 1,600 0.18～0.32 1,050 0.17～0.24 800 0.17～0.24 ダクタイル鋳鉄 鋳物 耐熱鋼 被削材 Ductile irons Casting INCONEL718 Work material FCD500 FC250 Heatproof steels 切削速度vc 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） 内部クーラント Cutting speed Internal coolant MQL (mist) Internal coolant MQL (mist) Internal coolant (m/min) 50～100～150 50～100～150 50～120～180 50～120～180 20～30～40 直径 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f Tool dia. (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) Φ2.0 13,000 0.05～0.1 13,000 0.05～0.1 16,000 0.05～0.1 16,000 0.05～0.1 4,000 0.02～0.03 Φ4.0 8,000 0.1～0.16 8,000 0.1～0.16 9,500 0.1～0.16 9,500 0.1～0.16 2,400 0.06～0.08 Φ6.0 5,300 0.15～0.24 5,300 0.15～0.24 6,300 0.15～0.24 6,300 0.15～0.24 1,600 0.09～0.12 Φ8.0 4,000 0.18～0.3 4,000 0.18～0.3 4,800 0.18～0.3 4,800 0.18～0.3 1,200 0.12～0.16 Φ10.0 3,200 0.2～0.35 3,200 0.2～0.35 3,800 0.2～0.35 3,800 0.2～0.35 950 0.13～0.2 Φ12.0 2,650 0.22～0.4 2,650 0.22～0.4 3,200 0.22～0.4 3,200 0.22～0.4 800 0.14～0.24 【切削条件の選定について】Setting of Cutting Conditions ※被削材、加工形状に合わせて、適切なクーラントを使用してください。 ※この標準切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。 ※この内部クーラント切削条件基準は希釈倍率20倍以下の水溶性切削油剤を使用する場合のものです。 20倍を超える場合は切削速度範囲の下限を目安に使用 してください。又クーラントの供給圧はφ5.0以下は2.0MPa以上を、φ5.0を超える物は1.5MPa以上を推奨いたします。 ※MQL（ミスト）加工の場合は工具からの吐出量や吐出の状態により切削速度を下げないと加工できない場合があります。 ※工具装着の際は傷や汚れの無いコレットを用い、工具の振れは0.02 mm以下に抑えてください。 ※この切削条件は工具径の5倍までの穴深さに適用ください。 ※油性の切削油剤を使用する場合は切削速度範囲の下限より低速の条件でご使用ください。また、切りくずおよび工具の発熱による発煙・引火にご注意ください。 ※被削材は変形、たわみ、振動が起こらないようにしっかりと保持してください。 ※条件表よりも低い回転数でご使用することもできます。 ※Use the appropriate coolant for the work material and machining shape. ※These Recommended Cutting Conditions indicate only the rule of a thumb for the cutting conditions. In actual machining, the condition should be adjusted according to the machining shape, purpose and the machine type. ※The above cutting conditions are based on the use of a water-soluble coolant diluted to a maximum of 20 times. When coolant dilution exceeds 20 times, decrease the cutting speed to the lowest in the specified range. When the tool diameter is φ5.0 or less, the coolant pressure should be 2.0 MPa or higher, and when the diameter is over φ5.0, the pressure should be 1.5 MPa or higher. ※When performing MQL (mist) machining, depending on the amount or status of spray from the tool, it may be necessary to reduce the cutting speed in order to perform machining. ※When changing the tool, use collet free from flaws and stains and attach the tool firmly so that its runout is 0.02mm or less. ※The above conditions apply to a hole-depth of 5 times the diameter or less. ※When cutting fluid is used, reduce the cutting speed to a speed lower than the lowest speed in the specified range. Take the greatest care to avoid smoke or ignition due to heating of chips and the tool. ※Works should be gripped firmly to prevent deformation, deflection and vibration. ※You can use borers at a revolution speed lower than the above values. 18 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH

標準切削条件表 Recommended Cut t ing Condi t ions 08WHNSB-TH 構造用鋼 炭素鋼 合金鋼 被削材 Structural steels Carbon steels Alloy steels Work material （～180HB） （～200HB） （～30HRC） SS S○○C SCM 切削速度vc 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） Cutting speed Internal coolant MQL (mist) Internal coolant MQL (mist) Internal coolant MQL (mist) (m/min) 70～120～150 50～90～120 70～120～150 50～90～120 70～120～150 50～90～120 直径 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f Tool dia. (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) Φ2.0 16,000 0.05～0.1 13,000 0.05～0.1 16,000 0.05～0.1 13,000 0.05～0.1 16,000 0.05～0.1 13,000 0.05～0.1 Φ4.0 9,500 0.1～0.16 7,200 0.1～0.16 9,500 0.1～0.16 7,200 0.1～0.16 9,500 0.1～0.16 7,200 0.1～0.16 Φ6.0 6,300 0.15～0.24 4,800 0.15～0.24 6,300 0.15～0.24 4,800 0.15～0.24 6,300 0.15～0.24 4,800 0.15～0.24 Φ8.0 4,800 0.18～0.3 3,600 0.18～0.3 4,800 0.18～0.3 3,600 0.18～0.3 4,800 0.18～0.3 3,600 0.18～0.3 Φ10.0 3,800 0.2～0.35 2,900 0.2～0.35 3,800 0.2～0.35 2,900 0.2～0.35 3,800 0.2～0.35 2,900 0.2～0.35 Φ12.0 3,200 0.22～0.4 2,400 0.22～0.4 3,200 0.22～0.4 2,400 0.22～0.4 3,200 0.22～0.4 2,400 0.22～0.4 ステンレス鋼 Ti合金 プリハードン鋼 プリハードン鋼 被削材 Stainless steels Titanium alloys Pre-hardened steels Pre-hardened steels Work material SUS300系 Ti-6Al-4V （～40HRC） （～50HRC） SUS400系 SKD 切削速度vc 内部クーラント 内部クーラント 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） Cutting speed Internal coolant Internal coolant Internal coolant MQL (mist) Internal coolant MQL (mist) (m/min) 50～90～120 40～60～80 40～60～80 30～50～70 30～40～50 10～20～30 直径 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f Tool dia. (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) Φ2.0 11,000 0.03～0.06 9,500 0.02～0.04 9,500 0.04～0.06 8,000 0.04～0.06 6,500 0.03～0.05 4,500 0.03～0.05 Φ4.0 7,200 0.08～0.13 4,800 0.06～0.08 4,800 0.08～0.13 4,000 0.08～0.13 3,200 0.05～0.1 1,600 0.05～0.1 Φ6.0 4,800 0.12～0.19 3,200 0.09～0.12 3,200 0.12～0.19 2,650 0.12～0.19 2,100 0.08～0.14 1,050 0.08～0.14 Φ8.0 3,600 0.14～0.24 2,400 0.12～0.16 2,400 0.14～0.24 2,000 0.14～0.24 1,600 0.12～0.18 800 0.12～0.18 Φ10.0 2,900 0.16～0.28 1,900 0.13～0.2 1,900 0.16～0.28 1,600 0.16～0.28 1,300 0.15～0.2 650 0.15～0.2 Φ12.0 2,400 0.17～0.31 1,600 0.14～0.24 1,600 0.18～0.32 1,350 0.18～0.32 1,050 0.17～0.22 550 0.17～0.22 ダクタイル鋳鉄 鋳物 耐熱鋼 被削材 Ductile irons Casting INCONEL718 Work material FCD500 FC250 Heatproof steels 切削速度vc 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） 内部クーラント Cutting speed Internal coolant MQL (mist) Internal coolant MQL (mist) Internal coolant (m/min) 70～100～120 50～90～120 70～120～150 50～90～120 20～30～40 直径 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f Tool dia. (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) Φ2.0 16,000 0.05～0.1 13,000 0.05～0.1 16,000 0.05～0.1 13,000 0.05～0.1 4,000 0.02～0.03 Φ4.0 8,000 0.1～0.16 7,200 0.1～0.16 9,500 0.1～0.16 7,200 0.1～0.16 2,400 0.04～0.08 Φ6.0 5,300 0.15～0.24 4,800 0.15～0.24 6,300 0.15～0.24 4,800 0.15～0.24 1,600 0.06～0.12 Φ8.0 4,000 0.18～0.3 3,600 0.18～0.3 4,800 0.18～0.3 3,600 0.18～0.3 1,200 0.08～0.16 Φ10.0 3,200 0.2～0.35 2,900 0.2～0.35 3,800 0.2～0.35 2,900 0.2～0.35 950 0.1～0.2 Φ12.0 2,600 0.22～0.4 2,400 0.22～0.4 3,200 0.22～0.4 2,400 0.22～0.4 800 0.12～0.2 【切削条件の選定について】Setting of Cutting Conditions ※次頁の加工方法を必ず参照ください。Be sure to refer to the boring procedure (next page) when selecting a tool. ＊被削材、加工形状に合わせて、適切なクーラントを使用してください。 ※Use the appropriate coolant for the work material and machining shape. ＊この標準切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目 ※These Recommended Cutting Conditions indicate only the rule of a thumb for the cutting conditions. In actual machining, the condition should be adjusted according 的、使用機械等により条件を調整してください。 to the machining shape, purpose and the machine type. ＊この内部クーラント切削条件基準は希釈倍率20倍以下の水溶性切削油剤を使用する ※The above cutting conditions are based on the use of a water-soluble coolant diluted 場合のものです。20倍を超える場合は切削速度範囲の下限を目安に使用してください。 to a maximum of 20 times. When coolant dilution exceeds 20 times, decrease the また、クーラントの供給圧はφ5.0 以下は2.0MPa以上を、φ5.0を超えるものは cutting speed to the lowest in the specified range. When the tool diameter isφ5.0 or less, the coolant pressure should be 2.0 MPa or higher, and when the diameter is 1.5MPa以上を推奨いたします。 over φ5.0, the pressure should be 1.5 MPa or higher. ＊MQL（ミスト）加工の場合は工具からの吐出量や吐出の状態により切削速度を下げな ※When performing MQL (mist) machining, depending on the amount or status of spray いと加工できない場 合があります。 from the tool, it may be necessary to reduce the cutting speed in order to perform ＊工具装着の際は傷や汚れの無いコレットを用い、工具の振れは0.02㎜以下に抑えてく machining. ださい。 ※When changing the tool, use collet free from flaws and stains and attach the tool firmly so that its runout is 0.02mm or less. ＊この切削条件は工具径の8倍までの穴深さに適用ください。 ※The above conditions apply to a hole-depth of 8 times the diameter or less. ＊油性の切削油剤を使用する場合は切削速度範囲の下限より低速の条件でご使用くだ ※When cutting fluid is used, reduce the cutting speed to a speed lower than the lowest さい。また、切りくずおよび工具の発熱による発煙・引火にご注意ください。 speed in the specified range. Take the greatest care to avoid smoke or ignition due ＊被削材は変形、たわみ、振動が起こらないようにしっかりと保持してください。 to heating of chips and the tool. ※Works should be gripped firmly to prevent deformation, deflection and vibration. ＊条件表よりも低い回転数で使用することもできます。 ※You can use borers at a revolution speed lower than the above values. 19 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH

標準切削条件表 Recommended Cut t ing Condi t ions 10WHNSB-TH 15WHNSB-TH 20WHNSB-TH 25WHNSB-TH 30WHNSB-TH 構造用鋼 炭素鋼 合金鋼 被削材 Structural steels Carbon steels Alloy steels Work material （～180HB） （～200HB） （～30HRC） SS S○○C SCM、SKD 切削速度vc 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） Cutting speed Internal coolant MQL (mist) Internal coolant MQL (mist) Internal coolant MQL (mist) (m/min) 40～120 40～110 40～120 40～110 40～100 40～90 直径 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f Tool dia. (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) Φ2.0 8,000 0.05～0.08 8,000 0.05～0.08 8,000 0.05～0.1 8,000 0.05～0.1 8,000 0.05～0.08 8,000 0.05～0.08 Φ4.0 7,000 0.1～0.16 5,500 0.1～0.16 7,000 0.1～0.16 5,500 0.1～0.16 6,300 0.08～0.12 5,000 0.08～0.12 Φ6.0 4,800 0.15～0.24 4,300 0.15～0.24 4,800 0.15～0.24 4,700 0.15～0.24 4,500 0.12～0.20 3,700 0.12～0.20 Φ8.0 3,600 0.18～0.3 3,200 0.18～0.3 3,600 0.18～0.3 3,600 0.18～0.3 3,400 0.16～0.24 2,900 0.16～0.24 Φ10.0 2,900 0.2～0.3 2,600 0.2～0.30 2,900 0.2～0.3 2,900 0.2～0.30 2,700 0.20～0.30 2,400 0.20～0.30 Φ12.0 2,400 0.22～0.35 2,200 0.22～0.35 2,400 0.22～0.35 2,400 0.22～0.35 2,400 0.22～0.32 2,100 0.22～0.32 ステンレス鋼 プリハードン鋼 ダクタイル鋳鉄 鋳物 被削材 Stainless steels Pre-hardened steels Ductile irons Casting Work material SUS300系 FCD500 FC250 SUS400系 切削速度vc 内部クーラント 内部クーラント 内部クーラント MQL（ミスト） 内部クーラント MQL（ミスト） Cutting speed Internal coolant Internal coolant Internal coolant MQL (mist) Internal coolant MQL (mist) (m/min) 30～100 20～50 40～120 40～100 40～150 40～120 直径 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f 回転数 n 送り量 f Tool dia. (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) (min-1) (mm/rev) Φ2.0 6,000 0.03～0.05 4,500 0.03～0.04 8,000 0.05～0.08 8,000 0.05～0.08 8,000 0.05～0.1 8,000 0.05～0.1 Φ4.0 4,800 0.08～0.12 2,400 0.04～0.08 7,000 0.1～0.16 6,300 0.1～0.16 8,000 0.1～0.16 7,000 0.1～0.16 Φ6.0 3,700 0.12～0.20 1,600 0.06～0.09 4,800 0.15～0.24 4,500 0.15～0.24 5,300 0.15～0.24 4,800 0.15～0.24 Φ8.0 2,700 0.16～0.24 1,200 0.08～0.12 3,600 0.18～0.3 3,400 0.18～0.3 4,000 0.18～0.3 3,600 0.18～0.3 Φ10.0 2,200 0.20～0.30 950 0.1～0.15 2,900 0.2～0.35 2,700 0.2～0.35 3,200 0.2～0.35 2,900 0.2～0.35 Φ12.0 1,800 0.22～0.32 800 0.1～0.15 2,400 0.22～0.35 2,400 0.22～0.35 2,650 0.22～0.35 2,400 0.22～0.35 【切削条件の選定について】 Setting of Cutting Conditions ※下記の加工方法を必ず参照ください。 Be sure to refer to the boring procedure (under) when selecting a tool. ※被削材、加工形状に合わせて、適切なクーラントを使用してください。 ※Use the appropriate coolant for the work material and machining shape. ※この標準切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機 ※These Recommended Cutting Conditions indicate only the rule of a thumb for the cutting conditions. In actual machining, the condition should be adjusted according to the machining 械等により条件を調整してください。 shape, purpose and the machine type. ※この内部クーラント切削条件基準は希釈倍率20倍以下の水溶性切削油剤を使用する場合のもの ※The above cutting conditions are based on the use of a water-soluble coolant diluted to a です。20倍を超える場合は切削速度範囲の下限を目安に使用してください。又、φ5.0以下はク maximum of 20 times. When coolant dilution exceeds 20 times, decrease the cutting speed to ーラント圧は2.0MPa 以上を、φ5.0を超える物は1.5MPa以上を推奨いたします。 the lowest in the specified range. When the tool diameter is φ5.0 or less, the coolant pressure should be 2.0 MPa or higher, and when the diameter is over φ5.0, the pressure should be 1.5 ※ＭＱＬ（ミスト）加工の場合は工具からの吐出量や吐出の状態により切削速度を下げないと加工で MPa or higher. きない場合があります。 ※When performing MQL (mist) machining, depending on the amount or status of spray from ※工具装着の際は傷や汚れの無いコレットを用い、工具の振れは0.02mm以下に抑えてください。 the tool, it may be necessary to reduce the cutting speed in order to perform machining. ※When changing the tool, use collet free from flaws and stains and attach the tool firmly so ※油性の切削油剤を使用する場合は切削速度範囲の下限より低速の条件でご使用ください。また、 that its runout is 0.02mm or less. 切りくずおよび工具の発熱による発煙・引火にご注意ください。 ※When cutting fluid is used, reduce the cutting speed to a speed lower than the lowest speed ※被削材は変形、たわみ、振動が起こらないようしっかりと保持してください。 in the specified range. Take the greatest care to avoid smoke or ignition due to heating of chips and the tool. ※Works should be gripped firmly to prevent deformation, deflection and vibration. 切削加工方法 Drilling Method 1 下穴（ガイド穴）加工（03WHNSB-TH、05WHNSB-TH）Drilling of pilot hole (guide hole) (03WHNSB-TH, 05WHNSB-TH) ●穴深さ Hole depth ：工具径×2倍～5倍 tool diameter ×2~5 times ●加工穴径 Machining diamete：r 08～30WHNSB工具径の＋0.03～＋0.10mm 　　　　　　　　　　　　　　　　　08~30WHNSB diameter + 0.03~0.10mm ●推奨工具 Recommended tools ：03WHNSB-TH、（超硬スタブ型プラス公差受注生産） 03WHNSB-TH, Carbide stub type, MTO by customized allowance 2 低速回転、クーラントON（08～30WHNSB-TH）Supplying coolant during low-speed revolution (08~30WHNSB-TH) ●低速回転でガイド穴へ（n＝0～500min-1） Leading to the guide hole at low speed (n=0~500 min-1) ●ガイド穴加工終了面より2.0～5.0mm手前で送りをストップ Stop feed 2.0~5.0 mm before the end of the guide hole. ※工具刃長が200mm以上の場合は、回転数n=200min-1以下でガイド穴へ When a long tool (200mm or longer) is used, position the tool to the guide hole at low revolution speed (n=200min-1 or less). 3 切削回転、切削送り（08～30WHNSB-TH）High-speed revolution for drilling feed (08~30WHNSB-TH) ●回転数が正規に上がるの確認し切削送り開始 After confirming that the revolution speed is increasing at the specified rate, start feeding. 4 加工終了 Machining completion ●低速回転にて工具を抜く（n＝0～500min-1） Withdraw the tool at low speed. (n=0~500 min-1) ※工具刃長が200mm以上の場合は、回転数n=200min-1以下で抜く When a long tool (200mm or longer) is used, withdraw the tool at low revolution speed (n=200min-1 or less). 03WHNSB-TH、05WHNSB-THにつきましてはP.6～P.7を参照してください。Refer P.6～P.7 about 03WHNSB-TH and 05WHNSB-TH 20 EMSBH-ATH EMSBS FWHNSB-TH NSBH-ATH WHMB-TH WNSB-TH WHNSB-TH
