【開発用小型印刷機】R＆D印刷機

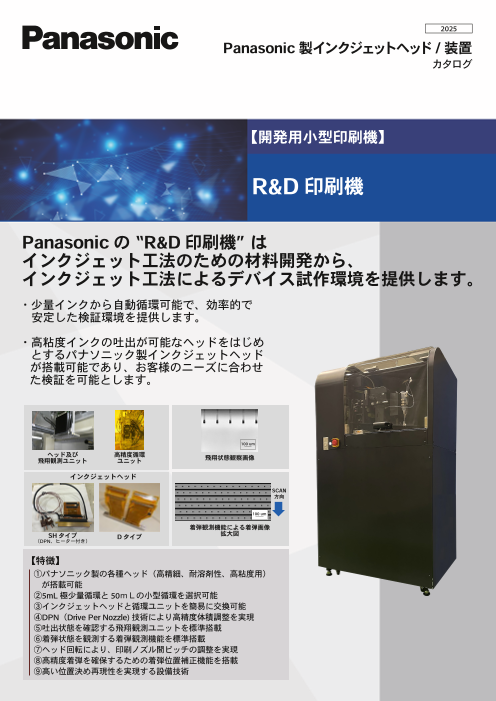

2024 Panasonic 製インクジェットヘッド/装置 カタログ 【開発用小型印刷機】 R&D印刷機 Panasonic の “開発用小型印刷機” は インクジェット工法のための材料開発から、 インクジェット工法によるデバイス試作環境を提供します。 ・少量インクから自動循環可能で、効率的で 安定した検証環境を提供します。 ・印刷方向着弾精度 8μm の高精度印刷を 可能とします。 ・高粘度インクの吐出が可能なヘッドをはじめ　　　 　とするパナソニック製インクジェットヘッド 　が搭載可能であり、お客様のニーズに合わせ 　た検証を可能とします。 100 um ヘッド及び 高精度循環 飛翔観測ユニット ユニット 飛翔状態観察画像 インクジェットヘッド SCAN 方向 100 um 着弾観測機能による着弾画像 SHタイプ Dタイプ 拡大図 （DPN、ヒーター付き） 【特徴】 ①パナソニック製の各種ヘッド（高精細、耐溶剤性、高粘度用） 　が搭載可能 ②5mL極少量循環と50ｍＬの小型循環を選択可能 ③インクジェットヘッドと循環ユニットを簡易に交換可能 ④DPN（Drive Per Nozzle) 技術により高精度体積調整を実現 ⑤吐出状態を確認する飛翔観測ユニットを標準搭載 ⑥着弾状態を観測する着弾観測機能を標準搭載 ⑦ヘッド回転により、印刷ノズル間ピッチの調整を実現 ⑧高精度着弾を確保するための着弾位置補正機能を搭載 ⑨高い位置決め再現性を実現する設備技術

R＆D印刷機 設備仕様 項目 基本仕様（SHヘッドの場合） 搭載インクジェットヘッド Panasonic内製インクジェットヘッド各種搭載可能 　　　※下記搭載ヘッドより選択 対応可能インク 溶剤系インク、UV系インク、高粘度インク　 ※事前にお問い合わせください 対応可能インク数 1色 対応ヘッドサイズ（標準SHヘッドの場合） 1ヘッド/1インク　１ヘッドでの1パス最大印刷幅：67.564 mm 対応ワークサイズ 最大200 mm × 200 mm　※カスタム可能 印刷解像度（Scan方向,　Nozzle方向） Scan方向:1 μｍ、Nozzle方向：ヘッド回転により調整可能 着弾精度 位置決め精度　±５μｍ 印刷方式 片道、複数Pass印刷 アライメント機能 認識および教示による自動アライメント機能 吐出制御 DPN(Drive Per Nozzle)方式（対応ヘッドの場合） インク供給方式 循環方式 インク加熱方式（オプション） 循環ヒーター及びヘッドヒーター対応 印刷ワーク送り方式 ステージ駆動 描画データ指定方式 Tiffファイル形式／内製アプリケーションによる描画レシピ形式 制御方式 印刷ユニット制御：内蔵WindowsPC 飛翔観測機能 あり オプション機能 高精度自動循環ユニット、N 2 環境対応など 安全装置 非常停止ボタン 装置本体サイズ 幅790 mm × 奥行700 mm × 高さ1450 mm 装置重量 印刷装置本体　170 kg 原動 100 V 50/60 Hz、真空（基板吸着用）、排気ダクト（有害物質使用時） 圧空（自動循環ユニット用、極少量ユニットの場合は不要） 搭載ヘッド Type SH S V2(高粘度用・開発中) 特徴 ・高精細用 ・高精細用 ・高粘度吐出用 ・ヘッドを回転させ、塗布ピッチを ・単ヘッド水平配置により ・ヘッドを回転させ、塗布ピッチを 任意に変更可能 印刷解像度600 dpi実現 任意に変更可能 ノズル数 400ノズル 1,600ノズル 50ノズル （400ノズル × 4列） （25ノズル × 2列、同位相） 印刷解像度 150 dp（i 水平配置） 600 dp（i 水平配置） 33.5 dp（i 水平配置） 印刷幅 67.5 mm（水平配置） 67.7 mm（水平配置） 18.1 mm（水平配置） 標準液滴体積 4 pL 4 pL 50 pL インク粘度 5～20 mPa・s 5～20 mPa・s （推奨）10～100 mPa・s （最大）～200 mPa・s ヘッド内挿ヒータ 有 無 無 DPN制御 可 不可 可 用途例 マイクロLED（Pixel型デバイス） 加飾、太陽電池 接着剤塗布 オプション 項目 仕様 高精度自動循環ユニット 容量50 ml、最小循環量30 mL、加熱機能最大60℃、圧力制御あり 着弾基板 200 mm角、着弾確認ラインパターン付、液滴位置確認用特殊撥水加工 N 2 環境対応 制御部を切り離してN 2 ブース外に設置可能 材料耐久性試験キット インクの使用可否の判定用の接液部材の小片 安全に関するご注意 ●ご使用の際は、取扱説明書をよく ●カタログの記載商品を安全に使用して頂くために、取扱いについては稼働時、停止時に拘らず、設備付属の 　お読みの上、正しくお使いください。 　取扱説明書および設備の警告を十分確認した上で正しい作業を実施されますようお願い致します。 パナソニックグループは環境に配慮した製品づくりに取り組んでいます 詳しくは こちら 詳しくはホームページで https://www.panasonic.com/jp/company/ppe/jigyo/inkjetprinter.html お問い合わせは… パナソニック プロダクションエンジニアリング株式会社 〒571-8502 大阪府門真市松葉町2-7 TEL : 06-6905-4882 mail : inkjet-sales@ml.jp.panasonic.com このカタログの記載内容は 2024年9月1日現在のものです。 Ver.2024.9.1 Panasonic Production Engineering Co., Ltd.2024 ●製品の色は印刷物ですので実際の色と若干異なる場合があります。●製品の定格およびデザインは改善等のため予約無く変更する場合があります。 ●本製品は日本国内向けの仕様です。海外でのご使用の際は、販売店にご相談ください。●ご使用の際は、取扱説明書をよくお読みの上正しくお使いください。 ▲
