【開発用/ 量産用】微細パターン印刷用 EHD ジェット印刷装置

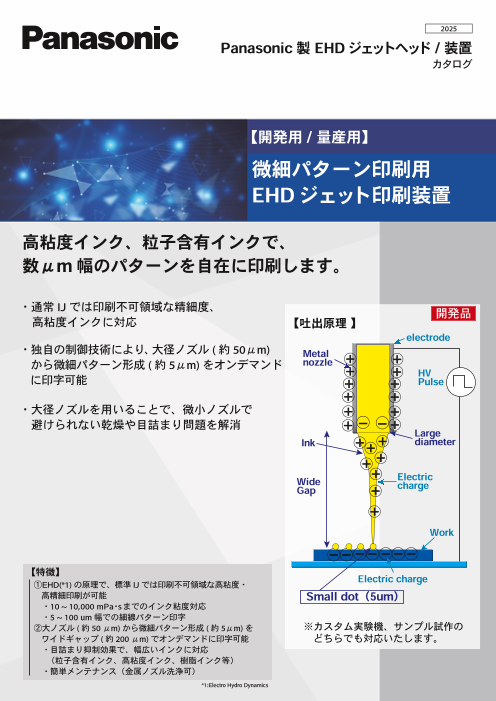

2023 Panasonic 製 EHDジェットヘッド / 装置 カタログ 【開発用 / 量産用】 微細パターン印刷用 EHDジェット印刷装置 高粘度インク、粒子含有インクで、 数μm幅のパターンを自在に印刷します。 ・通常 IJ では印刷不可領域な精細度、 開発品 高粘度インクに対応 【吐出原理 】 electrode ・独自の制御技術により、大径ノズル (約 50μm) Metal 　から微細パターン形成 (約 5μm)をオンデマンド nozzle HV 　に印字可能 Pulse ・大径ノズルを用いることで、微小ノズルで 避けられない乾燥や目詰まり問題を解消 Large Ink diameter Wide Electric Gap charge Work 【特徴】 Electric charge ①EHD(*1) の原理で、標準 IJでは印刷不可領域な高粘度・ 　高精細印刷が可能 Small dot（5um） 　・10 ~ 10,000 mPa・sまでのインク粘度対応 　・5 ~ 100 um 幅での細線パターン印字 ②大ノズル (約 50 μm)から微細パターン形成 (約 5μm)を ※カスタム実験機、サンプル試作の ワイドギャップ (約 200 μm)でオンデマンドに印字可能 どちらでも対応いたします。 　・目詰まり抑制効果で、幅広いインクに対応 　　（ 粒子含有インク、高粘度インク、樹脂インク等） 　・簡単メンテナンス（金属ノズル洗浄可） *1:Electro Hydro Dynamics

微細パターン印刷用 静電ジェット 印刷装置 設備仕様 項　目 基本仕様 塗布方式 オンデマンド型EHDジェット ノズル数 シングル(マルチ開発中) 吐出 最高吐出周波数 50 kHz (要相談) 印字幅 5~100μm(要相談) インク最高粘度 <10 Pa･s インク 最大粒子サイズ 200nm 導電性 導電、絶縁インクとも印刷可 印字サンプル例 Φ5 um：Ag (10 mPa・s) 5μm line：Ag(10 mPa・s) φ10 um:Ag( 9 Pa・s) 5μm line：Polymide( 3 Pa・s) Rectangle:Ni( 1 Pa・s) 80μm line：UV Resin( 10 Pa・s) 吐出画像 パルス吐出の様子 パルス パルス Time 吐出開始 吐出終了 安全に関するご注意 ●ご使用の際は、取扱説明書をよく ●カタログの記載商品を安全に使用して頂くために、取扱いについては稼働時、停止時に拘らず、設備付属の 　お読みの上、正しくお使いください。 　取扱説明書および設備の警告を十分確認した上で正しい作業を実施されますようお願い致します。 パナソニックグループは環境に配慮した製品づくりに取り組んでいます 詳しくは こちら 詳しくはホームページで https://www.panasonic.com/jp/company/ppe/jigyo/inkjetprinter.html お問い合わせは… パナソニック プロダクションエンジニアリング株式会社 〒571-8502 大阪府門真市松葉町2-7 TEL : 06-6905-4882 mail : inkjet-sales@ml.jp.panasonic.com このカタログの記載内容は 2023年9月1日現在のものです。 Ver.2023.9.1 Panasonic Production Engineering Co., Ltd.2023 ●製品の色は印刷物ですので実際の色と若干異なる場合があります。●製品の定格およびデザインは改善等のため予約無く変更する場合があります。 ●本製品は日本国内向けの仕様です。海外でのご使用の際は、販売店にご相談ください。●ご使用の際は、取扱説明書をよくお読みの上正しくお使いください。 ▲
