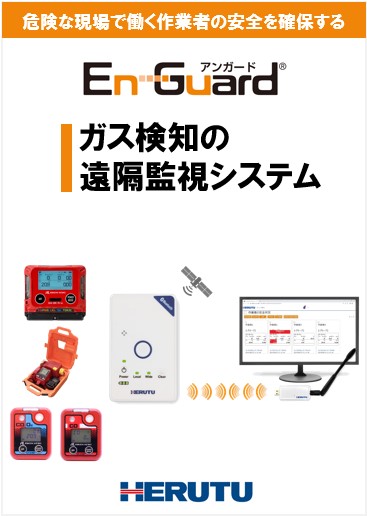

En-Guard®（アンガード）「ガス検知の遠隔監視システム」

■仕様 危険な現場で働く作業者の安全を確保する En-Guard Portable En-Guard Hub 中継機 ENP-BT01J ENH-LR01J TRV920J [2.4GHz] 1台のガス検知器(理研計器株式会社製) 連携可能な製品 [920MHz] 1台のENH-LR01J / 最大50台のENP-BT01J 複数台のENH-LR01J / 複数台の ENP-BT01J / 複数台のENP-BT01J / 複数台のTRV920J 複数台のTRV920J(最大2段の中継まで対応） [2.4GHz] Bluetooth®4.2(Bluetooth Low Energy) 使用周波数 2,402MHz ～ 2,480MHz 920.6MHz ～ 923.4MHz LoRa変調 920.6MHz ～923.4MHz LoRa変調 [920MHz] 920.6MHz ～ 923.4MHz LoRa変調 ガス検知の遠隔監視システム [2.4GHz] チップアンテナ アンテナ [920MHz] パターンアンテナ ダイポールアンテナ パターンアンテナ [GNSS] パッチアンテナ（GPS / QZSS / SBAS） インターフェース - USB 2.0 - [2.4GHz] 約10m(使用条件により異なる) 中継機1段の場合： [920MHz] 屋内約300m / 見通し約1,000m 屋内約300m / 見通し約1,000m 通信距離 通信距離を屋内約600m/見通し約1,800mまで延長 (使用条件により異なる) (使用条件により異なる) 中継機2段の場合： ※ENP-BT01J同士の場合、ENP-BT01J間の距離は 屋内約300m / 見通し約800m(使用条件により異なる) 通信距離を屋内約900m/見通し約2,600mまで延長 防水・防塵(保護等級 IP65) ※非防爆仕様 保護構造 防水・防塵(保護等級IP65) ※非防爆仕様 - ※バッテリー駆動時のみ防塵・防水となります。AC アダプタを使用 する際は防塵・防水に対応しておりません ステータス用LED（赤 / 緑 / 青 / 黄） 1点 電源モニタLED（赤 / 緑 / 青 / 黄） 1点 表示 Local LED（赤 / 黄緑） 1点 - Local LED（赤 / 黄緑） 1点 Wide LED（赤 / 黄緑） 1点 Wide LED（赤 / 黄緑） 1点 バッテリー用LED（赤 / 黄緑） 3点 バッテリー LED（赤 / 黄緑） 3点 ボタン／スイッチ Power ボタン1点 / メインボタン1点 / Clear ボタン1点 ソフトウェア更新スイッチ　1点 Power ボタン1点 / メインボタン1点 / Clear ボタン1点 ブザー 電磁ブザー 90dB / 0.1m - - バイブレーション 小型コアレス振動モータ - - 外形寸法 75W × 14H × 120Dmm(突起物は除く） 35W × 12H × 75Dmm(突起物は除く) 75W ×14H ×120Dmm(突起物は除く） 電源 リチウムイオン二次電池 AC100 ～ 240V(付属のACアダプター使用 ) (容量1,100mAh / USB Type-C接続で充電) DC 4.4V ～ 5.5V(USBポートより供給) リチウムイオン二次電池 (容量1,100mAh / USB Type-C接続で充電 ) 電池寿命 充電時間4時間で約9時間使用可能 - 充電時間4時間で約24時間使用可能 ※充電・放電回数800回以上(使用条件により異なる) (1分に1回中継した場合 ) 消費電流 - 500mA以下 400mA以下 (DC5V入力時、充電時含む ) 重量 約137g 約25g 約125g(ブラケット・ ACアダプターは除く ) 使用環境 温度: 0 ～ 50°C湿度: 85%以下 (但し結露なきこと) 付属品 USB Type-Cケーブル（1m）×1 ダイポールアンテナ×1 ACアダプター ×1【UV305-0510 JTSH-0122】 【MEGWX-467XSAXX-920】 ブラケット ×1【BRK-02R】 オプション - ダイポールアンテナ【 MEGWX-467XSAXX-920】 ACアダプター【 UV305-0510 JTSH-0122】 ブラケット【 BRK-02R】 安全見守りソフトウェア for Gas Monitor オプション 制御可能な製品 1台のENH-LR01J 対応OS Windows® 10 32-bit / 64-bit, Windows® 11 64-bit CPU Intel® Core™1.5GHz 以上 必要メモリ 2GB以上 解像度 1366 × 768(FWXGA)以上 ブラケット ブラケット HDD 空き容量100MB以上(ログデータ、地図データ用に別途空き容量が必要) 構成部品A 構成部品B 対応言語 日本語 ダイポールアンテナ ブラケット ACアダプター 【MEGWX-467XSAXX-920】 【BRK-02R】 【UV305-0510 JTSH-0122】 対応Webブラウザ Google Chrome(ChromiumベースのWebブラウザ) En-GuardⓇ（アンガード）「ガス検知の遠隔監視システム」と連携可能なガス検知器は、理研計器株式会社製ポータブルガス モニター【GX-3R Pro【】CO-04BT(C-)【】CX-04BT】及びマンホール・ピット作業用有害ガス検知器【GX-2100】です。 （2024年10月現在） デモ機を無償でお貸出ししますので、 無線通信は周囲の環境により大きく左右されることがございますので、事前にデモ機で 通信テストすることをお勧めしております。 お気軽にお問い合わせください。 デモ機借用のお申し込みは、販売店または弊社営業部までご依頼ください。 En-Guard plus ※ヘルツ電子株式会社は本製品の故障等による損害・損失につき一切の責任を負いかねます。詳しくは保証規定（https://www.herutu.co.jp/pdf/warranty_regulation.pdf）をご確認ください。 for Gas Monitor ※Bluetooth® ワードマークおよびロゴは登録商標であり、Bluetooth SIG, Inc. が所有権を有します。ヘルツ電子株式会社は使用許諾の下でこれらのマークおよびロゴを使用しています。 　その他の商標および登録商標は、それぞれの所有者の商標および登録商標です。 お問い合わせは最寄りの販売店まで En-Guard Portable 中継機 En-Guard Hub 理研計器株式会社様製ガス検知器 【ENP-BT01J】 【TRV920J】 【ENH-LR01J】 〒433-8104 静岡県浜松市中央区東三方町422-1 TEL.053-438-3555 FAX.053-438-3411 URL https://www.herutu.co.jp/ Email info@herutu.co.jp 202409000P

危険な現場で働く作業者の安全を確保する En-GuardⓇ（アンガード）「ガス検知の遠隔監視システム」は、作業現場でガス中毒や酸欠の危険性が高まった際、 弊社開発 近くで働く作業者や離れた場所にいる監督者に素早くお知らせすることで、作業者の安全を守るシステムです。 「小型LoRa無線モジュール」を内蔵 CASE1 En-Guard Portable 作業現場で酸素(O2) ! O2 ! ENP-BT01J for Gas Monitor 濃度が低下した時、 近くで働く作業者に ［ 作業者 ］ ［ 監督者 ］ 屋内約300m / 見通し約800m 素早くお知らせ 中継機:1段 屋内約600m / 見通し約1,600m 中継機:2段 屋内約900m / 見通し約2,400m CASE2 H2S GNSS 作業現場で硫化水素 ! H2S ! （GPS / QZSS / SBAS） (H2S)濃度が上昇し た時、監督者に 屋内約300m / 見通し約1,000m 素早くお知らせ 中継機:1段 屋内約600m / 見通し約1,800m En-Guard plus 中継機:2段 屋内約900m / 見通し約2,600m 屋内約300m / 見通し約1,000m for Gas Monitor (※LoRa通信のため、通信費/スマホ不要) En-Guard Hub 理研計器株式会社様製 ガス検知器 【ENH-LR01J】 CASE3 屋内約300m / 見通し約800m HELP HELP (※LoRa通信のため、通信費/スマホ不要) 作業者が危険を ! ■作業現場でガス中毒や酸欠の危 ■作業現場でガス中毒や酸欠の危険性が 感じた時、監督者に 険性が高まった際、近くで働く作 高まった際、監督者のPCにアラート通知 近くで働く 業者が携行するENP-BT01Jに ■作業者が危険を感じた時、ENP-BT01Jの ヘルプ(緊急通知) 屋内約300m / 見通し約1,000m 中継機:1段 屋内約600m / 見通し約1,800m 作業者 対してアラートを一斉通知 ボタン長押しで、監督者のPCに緊急通知 中継機:2段 屋内約900m / 見通し約2,600m ■設置例 CASE4 中継機TRV920J ●中継機を組み合わせることで、通信距離を延長することができます。 確認 作業者1 作業者2 作業者3 位置 ○中継機:1段 ●最大2段まで多段中継ができます。 監督者は、屋外作業者 　屋内約 600m / 見通し約 1,800m ●導入済みのシステムに対して後付けで導入可能です。 ○中継機:2段 全員の位置や作業現場 　屋内約 900m / 見通し約 2,600m ●電源は、ACアダプターもしくは内蔵電池の利用が可能です。 のガス濃度を確認 最大　2段中継まで可能！ ※内蔵電池は、充電時間4時間で約24時間使用可能(1分に1回中継した場合) 盤上への取付 壁面への取付 腕や腰に装着 作業現場で 屋外での利用 フル充電で 通信状態の CASE5 使える耐久性 約9時間使用 表示 避難 ! スマホケースに入るサイズ、 難燃性・対候性・耐衝撃性を 防水・防塵対応(IP65) USB経由の充電、4時間で 周囲の作業者や、監督者との 避難 ! 避難 軽量(約137g) 備えたポリカAES採用 ※防爆仕様ではありません。 フル充電 通信状況をLED表示 監督者から 作業者に対して、 ポリカ 「避難」の呼びかけ ※ブザーとバイブの組み合わせに AES 　よって呼びかけの種類を識別 ユースケース 作業現場におけるガス検知を遠隔監視することで、作業者の安全を守ります。 for Gas Monitor マンホール内での 火力発電やバイオマス発電の 自動車エンジンの 醸造設備（ビールタンク等）の 自動車生産工程の 点検・清掃作業において 発電所の現場において 性能ベンチテストにおいて 可燃性ガスや 排気ガスの漏洩によるCOなどの 清掃作業において 地下ピット作業において ●50名（最大10グループ）の作業者の安全見守り 酸欠や有毒ガスの発生を検知 毒性ガスの漏洩を検知 毒性ガスや可燃性ガスを検知 酸欠や毒性ガスの発生を検知 可燃性ガスや酸欠の発生を検知 ●作業者の安全状況の表示 ・ 作業者の位置（GNSSから取得） ・ 作業現場のガス濃度（ポータブルガスモニターの測定結果） ●作業者からのヘルプ（緊急通知）受信 ●作業者への呼びかけ ・ 5つのパターン（ブザーとバイブの組み合わせ）から選択 ●安全見守りの履歴管理と安全対策への活用 ・ ヘルプ/安全状況/呼びかけの履歴データ出力(CSV形式）
