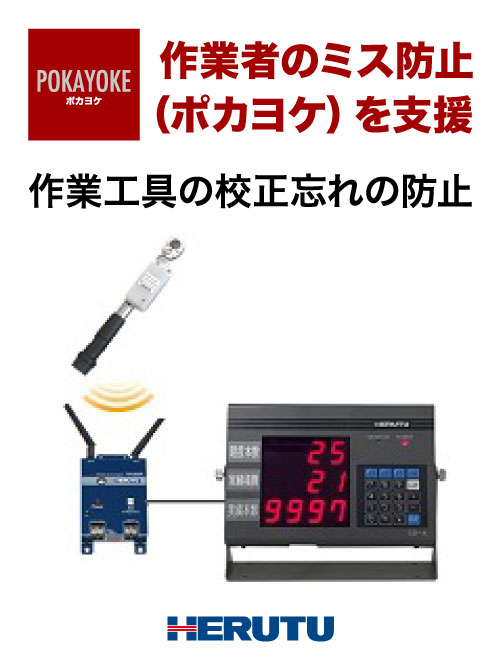

【ポカヨケ事例】作業工具の校正忘れの防止

チェックペンS ラインナップ ポカヨケツールTW-800シリーズの受信機との組み合わせで、生産工程のペン・スタンプ を用いたマーキング作業のモレを防ぎます。市販のさまざまなペン・スタンプをそのまま ご利用いただけます。 【パイプのクラック防止】 【電池残量お知らせ】 インク付着によるクラックが 発生しにくい素材を採用 電池残量が残り約10%を下回るとLEDで 通知 【スイッチ破損防止】 無線モジュール 生産工程支援ソフトウェア.for.ポカヨケ HRF-2402内蔵 スイッチが破損しにくい機構を ツールPOKAYOKE plusをご利用いただ 採用 くと画面上でも電池交換時期を的確に把 ※使用回数:100万回(弊社調べ) 握することができます。 【シール性の高いスイッチ採用】 埃・インクなどの異物混入を防ぐた めにシール性(耐環境性)の高いス イッチを採用 【ストラップ取付可】 【電池ホルダー改善】 作業時の落下防止用にストラップを コイン電池(CR2032)をしっかりホールド 取付可能 する機構を採用 チェックペンSは市販のさまざまなペン・スタンプに対応! 型式 種別 品番 メーカー 国 本体ユニット パイプ キャップ PX-20 三菱鉛筆 M-20PM パイロットコーポレーション 日本 MMP-20 ぺんてる DPEN-02S（インクのつかないペン） ヘルツ電子 CP-02SX ペン Camlin Paint Marker Kokuyo Camlin CP-SX CP-02S-PP CP-S-CA EK-400XF Shachihata インド PAINT MARKER No.CP Snowman Artline70 Shachihata インドネシア CP-05SX ペン PX-21 三菱鉛筆 日本 CP-SX CP-05S-PP ペンのキャップをお使いください。 CP-09SX ペン H-DM トンボ鉛筆 日本 CP-SX CP-09S-PP - CP-11SX ペン K-177N シヤチハタ 日本 CP-SX CP-11S-PP CP-S-CA CP-26SX スタンプ X-BKL シヤチハタ 日本 CP-SX CP-26S-PP CP-S-CA CP-70SX ペン スキルライターIII 進和 日本 CP-SLX CP-70S-PP ペンのキャップをお使いください。 CP-71SX スタンプ TATスタンパー丸形11号 シヤチハタ 日本 CP-SLX CP-71S-PP スタンプのキャップをお使いください。 CP-72SX ペン NEO 中字用 アルトン 日本 CP-SLX CP-72S-PP ペンのキャップをお使いください。 CP-81SX スタンプ ネーム印　XL-11 シヤチハタ 日本 CP-SLX CP-81S-PP スタンプのキャップをお使いください。 ※チェックペンSには「本体ユニット「」パイプ「」キャップ（該当する型式のみ）」が含まれます。 ※一覧に存在しないペン・スタンプにも対応します。お気軽にお問い合わせください。 ■仕様 通信距離 30m(使用条件により異なる) 電池寿命 30万回(使用条件により異なる) オプション 使用可能国 日本/カナダ/アメリカ/メキシコ/中国/タイ/ ベトナム/フィリピン/インドネシア(CP-SXのみ)/インド 入力 テストスイッチ 1点 表示 通信モニタ及び電池残量お知らせ用(緑/赤) (通信結果及び電池交換時期をLED表示) 電源 コイン電池(CR2032) × 1 使用周波数 2,403MHz～2,478MHz (周波数ホッピング機能により自動で空きチャンネルを選択) アンテナ チップアンテナ コイン電池(CR2032) x 1 付属品 ※チェックペンSには「本体ユニット」「パイプ」「キャップ（該当する型式 インクの 本体ユニット 本体ユニット パイプ キャップ ストラップ 　のみ）」が含まれます。ペン、スタンプは付属しません。 つかないペン 【CP-SX】 【CP-SLX】 【CP-♯♯S-PP】【CP-S-CA】 【CP-SXT】 【DPEN-02S】 オプション 右記をご覧ください。 型式によりオプションが異なりますので ペン・スタンプにより 詳しくはお問い合わせください。 型式の♯♯部分が異 なります。 お問い合わせは最寄りの販売店まで 〒433-8104 静岡県浜松市北区東三方町422-1 TEL.053-438-3555 FAX.053-438-3411 URL https://www.herutu.co.jp/ Email info@herutu.co.jp 202201010P

作業のトレーサビリティ確保。 生産工程支援ソフトウェア for ポカヨケツール 工場における作業者の「工具を用いた作業」のトレー サビリティを確保したいとお考えのお客様のため、 LAN接続可能なポカヨケ用受信機と組み合わせてご シンプル ポカヨケカウンター TW-800R-SCL 利用いただけるWindowsアプリケーションです。 作業者のミス防止（ポカヨケ）を支援 LAN接続タイプ ポカヨケ用受信機 TW-800R-EXL トルクレンチ・プライヤーレンチ・電動ツールなどの工具（ツール）を用いる生産工程で、 ポカヨケ対応工具を用いた作業の員数管理 作業のリアルタイム把握と 離れたスタッフや製造現場へ作業状況通知 トレーサビリティの確保 作業者のミス防止（ポカヨケ）を支援する製品です。 I/O 工具（ポカヨケ用送信機付き） I/O LAN接続タイプ I/O ユニット　 WCP-232-EXL 多彩なインターフェースの受信 機をラインナップしています。 お客様のネットワーク環境に合 わせてお選びいただけます。 ・I/O リレー出力 ・RS-232C シリアル出力 ・LAN接続 メール ・CC-Link IE Field Basic 対応 SMS ・カウント表示 メッセージングアプリ 通信距離 屋内約30～50m （使用条件により変動あり） 機能概要 工具（送信機）と受信機は 簡単ペアリングで 作業トレーサビリティの確保 複数工程にまたがる PCでもカウント機能を実現 ポカヨケ可能 （POKAYOKE plus Viewer） 利用可能です。 工具メーカー様商品 複数工程に設置されたTW-800R-SCL POKAYOKE plusから複数工程に設 TW-800R-EXLと連携する場合、作 またはTW-800R-EXLを介して、ワーク※ 置されたTW-800R-SCLに対して、 業現場にPOKAYOKE plus Viewer 毎の作業実績を記録・保存することがで ワーク実行指示や作業回数のカウント をインストールしたWindowsPCを設 きます。 アップ設定等を行うことができます。 置することで、最大16ヶ所でポカヨケ ※ワークは、「1台から複数台の工具を用いた作業内容 が可能となります。 ポカヨケ対応工具ラインナップ 」を意味し、例えば、「バッテリーツールで10回作業、 チェックペンSで3回作業、検印スタンプで1回作業」 という内容が登録されます。 ●ワーク ●ワーク ●ワーク 工程A 工程B 工程C 最 TW-800R-EXL 大 ●ワーク ●ワーク 　8 か TW-800R-SCL 工程A 最 工程B 所 Viewer 大 1　6 TW-800R-EXL か 所 工程A 工程B 工程C WindowsPC WindowsPC MAX 8台 Viewer 作業実績 ●ワーク名 1ワークに最大8か所に設置されたTW-800R-SCLを登録する 1ワークに最大8台の工具を登録することができるため、最大8台 ●作業開始日時　●作業完了日時 ことができるため、最大8台の工具を用いた作業に対するポカヨ の工具を用いた作業に対するポカヨケが可能です。なお、登録で ●ジャッジ結果　●FAIL要因　等 ケが可能です。なお、登録できるワークの登録数は無制限です。 きるワークの数は無制限です。 もしご利用の工具（ツール）の ■“FAIL”が発生しているワークや ■最大8ワークまでワーク実行予約ができます。 ■POKAYOKE plus Viewerは、POKAYOKE plusからのワー ポカヨケをお考えの際は、 ワーク毎の作業実績状況をリアル ク実行指示に基づき動作し、ワークの作業内容、作業回数、ジャッ タイムに把握できるため、ポカが ワークA ワークB ワークC ジ結果、電池残量お知らせなどの表示を行います。 お気軽にお問い合わせください。 発生した工程への速やかな対処が 現在実行中のワーク 次に実行予定のワーク 次の次に実行予定のワーク 可能となります。 ■ POKAYOKE plus　仕様及び動作環境 ■ POKAYOKE plus Viewer　仕様及び動作環境 ■電池残量お知らせ 対応OS Windows® 10 32-bit / 64-bit ～ Windows® 11 64-bit 対応OS Windows® 10 32-bit / 64-bit ～ Windows® 11 64-bit 最新のポカヨケ対応 ポカヨケ対応工具の ポカヨケ対応工具の CPU Intel® Core™ 2.3GHz 以上 CPU Intel Atom® x5-Z8350 1.44GHz 以上 工具毎にポカヨケ用送信機の 工具はこちら カスタム品事例はこちら YouTubeはこちら 必要メモリ 4GB以上 必要メモリ 4GB以上 電池の残量状況を表示します 解像度 1366 x 768(FWXGA)以上 解像度 1280 x 800(WXGA)以上 ので、電池交換時期を的確に把 HDD 空き容量 1GB以上 データ ログを除く HDD 空き容量 1GB以上 データ ログを除く 握することができます。 対応言語 日本語/英語 対応言語 日本語/英語

ポカヨケ用送信機 ラインナップ ポカヨケ用受信機 カウント機能なしラインナップ 1点出力タイプ 4点出力タイプ RS-232Cシリアル出力タイプ LAN接続タイプ CC-Link IE Field Basic 対応 LAN接続タイプ ポカヨケ用薄型送信機 ポカヨケ用小型送信機 ポカヨケ用送信機 ポカヨケ用無線ユニット TW-800R TW-800R-EXP TW-800R-EXS TW-800R-EXL TW-800R-EXB TW-800R-SLNX TW-810T TW-850T TW-800T HCP-2402T-MC 対応する 対応する 対応する 対応する 対応する 送信機 送信機 送信機 シリアル 送信機 CC 応する 送信機 -Link 対 コネクタ篏合チェッカー、結束工具、 マキタ製インパクトレンチ、 送信機 1 I / O I / O LAN I / O 台 最 大4台 無制限 RS-232C 無制限 無制限 IE Field Basic 2 LAN 対応工具 プライヤーレンチ、トルクレンチ等 エアツール、電動ドライバー、 プライヤーレンチ、トルクレンチ等 インパクトドライバ、 台 ハンドポンプ、スタンプ等 スクリュードライバ等※1 リレー出力 1点（端子台 M3） リレー出力 4点（端子台 M3） リレー出力 1点（端子台 M3） パワートランジスタ出力 2点 定格負荷 DC 24V / 0.1A 32W × 66H × 10Dmm 28W × 55H × 12Dmm 34W × 71H × 17.5Dmm 出力 定格負荷 定格負荷 定格負荷 外形寸法 (突起物は除く) (突起物は除く) (突起物は除く) 20W × 30H × 6.4Dmm 角型コネクタ 2.5mm ピッチ AC/DC 30V / 0.5A AC/DC 30V / 0.5A AC/DC 30V / 0.5A 2 × 2 段 4 極(1 極未使用) ＲＪ- 45イーサネット 10ＢＡＳＥ-Ｔ又は RJ45 イーサネット 通信距離 50m(使用条件により異なる) 30m(使用条件により異なる) インターフェース ー RS-232C 100ＢＡＳＥ-ＴＸ（自動センス決定） CC-Link IE Field Basic 10BASE-T / 100BASE-T、 POKAYOKE plus対応 全二重 / 半二重 電池寿命 90万回(使用条件により異なる) 30万回(使用条件により異なる) ー 使用可能国 日本/カナダ/アメリカ/メキシコ/中国/台湾/タイ/ベトナム/マレーシア/フィリピン/インドネシア/インド 日本/カナダ/アメリカ/ 中国/タイ 日本/カナダ/アメリカ/メキシコ/ 受信(RX)表示 日本/カナダ/アメリカ/メキシコ/ 日本/カナダ/アメリカ/メキシコ/ 受信用LED（緑） １点 受信用LED（緑） 1点 マルチカラーチップLED(赤/青/緑/黄) 日本/カナダ/アメリカ/中国/タイ/ 中国/台湾/タイ/ベトナム/ 受信用LED（緑） 1点 受信用LED（緑） 4点 使用可能国 中国/タイ/ベトナム/フィリピン/ 中国/タイ/ベトナム/フィリピン/ （ペアリング用照光スイッチと兼用） (ペアリング用照光スイッチと兼用) ネットワークモニタ ベトナム/インドネシア/インド マレーシア/フィリピン/ 表示 （ペアリング用照光スイッチと兼用） （ペアリング用照光スイッチと兼用） マルチカラーチップLED(水) インド インドネシア/インド パワー用LED（赤） １点 パワー用LED（赤） 1点 ペアリングID表示用LED(ID1/ID2) インドネシア/インド パワー用LED（赤） 1点 パワー用LED（赤） 1点 通信モニタ用LED（赤）3点、（緑）2点 通信モニタ用LED（橙） 1点 チップLED(橙) 電源(PWR)表示 チップLED(橙) 入力 無電圧接点信号 × 1 電源スイッチ １点 電源スイッチ １点 キースイッチ ４点 スイッチ 設定用6連ディップスイッチ 1点 設定用6連ディップスイッチ 2点 設定(REG)/リセット/ 通信状態お知らせ用(緑/黄/赤) ペアリング用照光スイッチ 1点 ペアリング用照光スイッチ 1点 設定(UP)/設定(DOWN) (使用環境の通信状態を LED 表示) 通信モニタ及び電池残量お知らせ用(緑/赤) 表示 電池残量お知らせ用(橙) (通信結果及び電池交換時期をLED表示) ブザー 圧電ブザー 95dB / 1m 圧電ブザー 90dB / 0.1m (電池交換時期を LED 表示) 80W × 100H × 30Dmm 130W × 100H × 30Dmm 150W × 100H × 30Dmm 150W × 100H × 30Dmm 電源 コイン電池(CR2032) × 1 DC2.2V ～ 6.0V 外形寸法 （突起物は除く） （突起物は除く) (突起物は除く) （突起物は除く） AC 100 ～ 240V 重量 約21g 約25g 約40g 約2.5g 電源 DC 24V ± 20%（DC 19 ～ 28V）（端子台M3） （付属のACアダプタ―使用） 使用周波数 2,403MHz ～ 2,478MHz（周波数ホッピング機能により自動で空きチャンネルを選択） 消費電流 60mA以下 80mA以下 90mA以下 140mA以下 150mA以下 60mA以下 重量 約 250 g 約 430 g 約 450 g 約 500 g 約 290 g アンテナ 逆F型板金アンテナ チップアンテナ パターンアンテナ チップアンテナ 温度 : 0 ～ 50℃ 使用環境 温度 : 0 ～ 50℃　　湿度 : 80%以下(但し結露なきこと) 湿度 : 85％以下 リミットスイッチ付ハーネスコネクタ × 1　 接続用コネクタケーブル x 1 リミットスイッチ付ハーネスコネクタ × 1　 （但し結露なきこと） 付属品 【TW810T-HCL】 【ZHR-2-200】 【TW800T-HCL】 ー 使用周波数 2,403MHz ～ 2,478MHz（周波数ホッピング機能により自動で空きチャンネルを選択） コイン電池(CR2032) × 1 コイン電池(CR2032) × 1 コイン電池(CR2032) × 1 アンテナ ダイポールアンテナ チップアンテナ ハーネスコネクタ(リミットスイッチなし) 付属品 ー ACアダプタ― × 1【ADB24050】 リミットスイッチ付ハーネスコネクタ　 【TW800T-HC】 出力ケーブル × 1【TW-SCLO-4】 【TW810T-HCL】 オプション 接続用コネクタケーブル リミットスイッチ付ハーネスコネクタ ー ACアダプター 壁面取付金具【 TW-SCLF01】 ポカヨケ用薄型送信機プロテクトカバー　 【ZHR-2-200】 【TW800T-HCL】 ACアダプター ACアダプター 【ADB24050-C】 ACアダプター ACアダプター 卓上スタンド【 TW-SCDS01】 【TW-810C】 ポカヨケ用送信機プロテクトカバー　 【ADB24050-C】 【ADB24050-C】 RS-232C ストレートケーブル 【ADB24050-C】 【ADB24050-C】 ACアダプタ― 【TW-510C-1】【TW-510C-2】 オプション 2.4GHz外部アンテナ 2.4GHz外部アンテナ 【6232-9F9F-06】 2.4GHz外部アンテナ 2.4GHz外部アンテナ 【ADB24050】 【MB-13F】 【MB-13F】 2.4GHz外部アンテナ 【MB-13F】 【MB-13F】 出力ケーブル ※1: マキタ製インパクトドライバ/インパクトレンチ/スクリュードライバのお買い求めについては、株式会社マキタ 特需ご担当者様にお問い合わせください。 Email:tokuju_mkt@m1.makita.co.jp 【MB-13F】 【TW-SCLO-4】 株式会社マキタ 製品情報ページ内「 高精度トルク管理をご要望のお客様」もご参照ください。 https://www.makita.co.jp/product/index.html ”クランプを放した瞬間に発信” TW-810T-PLR/TW-800T-PLR ポカヨケ用無線モジュール HRF-2402 オプション 「プライヤーレンチでクランプを挟み、所定の位 HRF-2402は、多彩なインターフェースを装備した無線モジュールです。 置に移動させた後、放した瞬間に発信する」場合 必要な入出力を装備したインターフェース基板上に実装することにより、 にご利用いただける送信機です。 様々な工具に取り付けて使用することができます。チェックペンSや工具 詳しくは、プライヤーレンチの「発信タイミング」 メーカー様商品など多くの工具に内蔵されています。各種工具メーカー をご覧ください。 様のご協力により、お客様でお使いの“工具のIoT化”の実現をお手伝いし ます。 2.4GHz外部アンテナ RS-232-C Work-Select用 Work-Select用 Work-Select用 ACアダプタ― ACアダプタ― (ケーブル1.5m) ストレートケーブル（1.8ｍ） スイッチBOX スイッチBOX スイッチBOX オプション 【ADB24050-C】 【ADB24050】 【MB-13F】 【6232-9F9F-06】 【TW-WS-01】 【TW-WS-02】 【TW-WS-03】 ハーネスコネクタ リミットスイッチ付き リミットスイッチ付き ポカヨケ用送信機 ポカヨケ用送信機 ポカヨケ用薄型送信機 Work-Select用 JUDGE用 (リミットスイッチなし) ハーネスコネクタ ハーネスコネクタ 接続用コネクタケーブル プロテクトカバー プロテクトカバー プロテクトカバー 入力ケーブル 出力ケーブル 入力ケーブル 出力ケーブル 卓上スタンド 壁面取付金具 【TW800T-HC】 【TW800T-HCL】 【TW810T-HCL】 【ZHR-2-200】 【TW-510C-1】 【TW-510C-2】 【TW-810C】 【TW-SC24-4】 【TW-SC35-3】 【TW-SCLI-6】 【TW-SCLO-4】 【TW-SCDS01】 【TW-SCLF01】

ポカヨケ用受信機 カウント機能付きラインナップ プライヤーレンチ ラインナップ プライヤーレンチは、ラジエーターホース・エンジンホース等の固定に使用されるクランプのピン 外し又はピン抜きを行い、クランプを固定するために用いるツールです。ポカヨケツール TW-800シリーズの受信機と組み合わせてポカヨケ用途としてご利用いただけます。 【刃 先】 【ストッパー】 シンプルポカヨケカウンター シンプルポカヨケカウンター ポカヨケカウンター 先端部を硬度の高い素材でロウ付けしています。 TW-800R-SC TW-800R-SCL TW-800R-EXC 刃先口の開きすぎ防止用です。 対応する 規定 対応する 送信機 I/O I/O 規定 対応する 規定 カウント数 送信機 カウント数 送信機 I/O カウント数 1 (JUDGE出力) 台 最 大99回 1 LAN (JUDGE出力) PASS/FAIL 最 (JUDGE出力) 台 PASS/FAIL 大999回 最4 最 大 台 PASS/FAIL 大99回 【ストッパー】 【ポカヨケ用送信機】 空打ち防止用の調整ねじです。 ポカヨケ用薄型送信機TW-810T カウント表示 7SEG表示 2桁(27W × 50Hmm / 1文字) 7SEG表示 3桁(27W × 50Hmm / 1文字) 7SEG表示 2桁(15W × 27Hmm / 1文字) 又はポカヨケ用送信機TW-800T 〈TW-800R本体側〉 パワートランジスタ出力 2点(PASS 1点 / FAIL 1点) パワートランジスタ出力 2点(PASS 1点 / FAIL 1点) リレー出力 1点(端子台 M3) 定格負荷 AC / DC 30V / 0.5A を装着します。 出力 定格負荷　DC 24V / 0.1A 定格負荷　DC 24V / 0.1A 〈カウントユニット側〉 φ3.5 小型単頭ジャック3 極タイプ 角型コネクタ 2.5mm ピッチ 2 × 2 段 4 極(1 極未使用) リレー出力 2点(端子台 M3)(PASS 1点 / FAIL 1点) 定格負荷 AC / DC 30V / 0.5A 【バ ネ】 インターフェース － RJ45 イーサネット 10BASE-T / 100BASE-T、 － 【スイッチ部】 全二重 / 半二重　　POKAYOKE plus対応 刃先を一定の幅に広げます。 LS式（リミットスイッチ）トルクレン 無電圧接点入力 3点(Work-Select用) 無電圧接点入力 5点 無電圧接点入力 6点 入力 (JUDGE 1点/RESET 1点/Work-Select 3点) (SENSOR 1点/JUDGE 1点/RESET 1点/Work-Select 3点) φ 2.5mm超小型単頭ジャック チと同様の機構です。 角型コネクタ 2.5mm ピッチ 3×2 段 6 極 端子台 Ｍ３ 登録できる ※オプションのWork-Select用入力ケーブルを使用することによ 1種類 ※オプションのWork-Select用入力ケーブルを使用することによ 1種類 り、最大8種類のワークを登録可能。 8種類 発信タイミング 空打ち防止機能 ワークの数 り、最大8種類のワークを登録可能。 ※POKAYOKE plusとの連携により、登録可能なワーク数は無制限。 動作モード(スタンドアロンモード／アプリ連動モード) ご希望の発信タイミングに合わせて、「プライヤーレンチでクランプを掴む瞬間に発信（TW-810T/TW-800T）」と「プライヤーレンチでクランプを放し プライヤーレンチは、「一定以 ※TW-800R-SCL単体での利用の際は「スタンドアロンモード」を、 POKAYOKE plusと組み合わせて利用の際は「アプリ連動モード」を選択。 ジャッジ機能 た瞬間に発信（TW-810T-PLR/TW-800T-PLR）」をお選びいただけます。 上の厚さのものを掴まない限 (作業回数のカウントダウン / ツールタイマー / ワークタイマー) り、発信を行わないという空打 ジャッジ機能（作業回数のカウントダウン） ジャッジ機能（作業回数のカウントダウン／カウントアップ） 主な機能 ※カウントアップはアプリ連動モードの際に利用可能。 掴むと発信（TW-810T/TW-800T） 放すと発信（TW-810T-PLR/TW-800T-PLR） タイマーリセット機能 タイマーリセット機能 ち防止機能を備えています。 タイマーリセット機能 シーケンス機能(工具を使用する順番を管理可能) 通常は、「1mm以上の厚さの シーケンス機能（工具を使用する順番を管理可能）、 言語選択可能（日本語 / 英語） ワーク実行予約機能、ワーク毎の作業実績の履歴管理 ものを掴んだ場合のみ発信す ※アプリ連動モードの際に利用可能。 掴むと 発信！！ 放すと発信!! る」 設定で出荷しています。 使用可能国 日本/カナダ/アメリカ 日本/カナダ/アメリカ/メキシコ/中国/タイ/ベトナム/ 日本/カナダ/アメリカ/メキシコ/中国/台湾/タイ/ベトナム/ フィリピン/インド マレーシア/フィリピン/インドネシア/インド クランプを掴みます。 クランプを所定の位置に クランプを掴みます。 クランプを所定の位置に クランプを放します。 厚さはストッパー(調整ネジ)で JUDGE表示 マルチカラーチップ LED(赤 / 青 / 緑 / 白) 〈TW-800R本体側〉 移動します。 移動します。 調整可能です。 JUGDE表示LED(赤 / 青 / 黄) 受信(RX)表示 マルチカラーチップ LED(赤 / 青/ 緑 / 黄 / 白) 受信用LED(緑) １点、パワー用LED(赤) １点 表示 受信(RX)表示LED(赤 / 青/ 黄) ネットワークモニタ マルチカラーチップ LED(水) 〈カウントユニット側〉 JUDGE表示LED(赤 / 青 / 黄 / 緑) キースイッチ 5 点 電源スイッチ 1点 キーボード スイッチ 電源 / 設定(REG )/ リセット / 設定(UP) / 設定(DOWN) 設定用6連ディップスイッチ 1点 16キー【0】～【9】、【▲】【▼】、 ペアリング用照光スイッチ 1点 【ESC】、【ENT】、【F1】、【F2】 ブザー 圧電ブザー 70dB / 0.1m 圧電ブザー 90dB / 0.1m 圧電ブザー 95dB / 1m 外形寸法 150W × 100H × 30Dmm（ 突起物は除く） 218W × 100H × 30Dmm（突起物は除く） 電源 AC 100 ～ 240V(付属のACアダプター使用) DC 24V ± 20%（DC 19 ～ 28V）（端子台M3） 小型タイプ JPS100Y 軽量タイプ JPS175Y2 軽量スリムタイプ JPS175YS 標準タイプ P200Y2 シンノーズタイプ SN200Y2 消費電流 120mA以下 200mA以下 110mA以下 長さ 200mm　　重量 300g 長さ 230mm　　重量 350g 長さ 230mm　重量 340g 長さ 245mm　重量 410g 長さ 250mm　重量 420g 開口部 10～12mm　最大開口 約20mm 開口部 10～12mm　最大開口 約25mm 重量 約 250 g 約 290 g 約 750 g 開口部 10～12mm　最大開口 約25mm 開口部 10～12mm　最大開口 約25mm 開口部 10～12mm　最大開口 約25mm 使用環境 温度 : 0 ～ 50℃　　湿度 : 80%以下(但し結露なきこと) 使用周波数 2,403MHz ～ 2,478MHz（ 周波数ホッピング機能により自動で空きチャンネルを選択） アンテナ チップアンテナ ダイポールアンテナ 付属品 ACアダプタ― × 1【ADB24050】 － Work-Select用入力ケーブル【 TW-SC24-4】 入力ケーブル【 TW-SCLI-6】 JUDGE用出力ケーブル【 TW-SC35-3】 出力ケーブル【 TW-SCLO-4】 ACアダプター【 ADB24050-C】 オプション Work-Select用スイッチBOX【 TW-WS-02】 Work-Select用スイッチBOX【 TW-WS-03】 壁面取付金具【 TW-SCLF01】 2.4GHz外部アンテナ【 MB-13F】 卓上スタンド【 ベントノーズ 上タイプ スプリングホースクリップタイプ 刃先超幅広タイプ LN240SR 刃先幅広タイプ Ｔ-308Ｒ スナップリング(軸用)タイプ TW-SCDS01】 卓上スタンド【 TW-SCDS01】 Work-Select用スイッチBOX【 TW-WS-01】 ACアダプター【 ADB24050】 BN200YU2 AE-200 長さ 240mm　重量 350g 長さ 255mm　重量 380g ACアダプター【 ADB24050】 FOS-185 長さ 250mm　重量 410g　 長さ 250mm　重量 500g 開口部 17～20mm　最大開口 約30mm 開口部 約17mm　最大開口 約17mm 長さ 205mm　重量 300g 工程A 工程B 工程C 工程A 工程B 工程C 工程A 工程B 工程C 開口部 10～12mm　最大開口 約25mm 開口部 33mm　最大開口 約33mm 開口部 6～8mm　最大開口 約21mm ワーク 作業 ワーク ワーク 作業 ワーク ワーク 作業 ワーク スタート ワーク ジャッジ リセット スタート ワーク ジャッジ リセット スタート ワーク ジャッジ リセット ※ベントノーズ 下タイプ BN200YD2も スナップリング範囲10-40mm 　ご用意できます。 ※空打ち防止機能はありません。 ※スナップリング(穴用)もご用意できます。 ワークの作業内容(例) ワークの作業内容(例) ワークの作業内容(例) 交換バネ カスタム品事例 規定カウント数 2回 規定カウント数 2回 規定カウント数 3回 2回 4回 2回 ツールタイマー ツールタイマー ツールタイマー (ツール毎の作業時間) （タイマー機能なし） (ツール毎の作業時間) （タイマー機能なし） (ツール毎の作業時間) 10秒 5秒 15秒 5秒 ワークタイマー （タイマー機能なし） ワークタイマー ワークタイマー (ワークにかかる作業時間) (ワークにかかる作業時間) （タイマー機能なし） (ワークにかかる作業時間) 40秒 作業 作業 作業 スタート ジャッジ スタート ジャッジ スタート ジャッジ 標準タイプ用 広口タイプ用 刃先幅広タイプ 規定カウント数分作業すると 規定カウント数/ツールタイマー /ワークタイマーの3つの条件の全て 【SP-200】 【SP-201】 【SP-202】 カウント残数が"0"になり 規定カウント数分作業するとカウント残数が 又は一部の条件により"PASS"もしくは"FAIL"とジャッジされます。 "PASS"とジャッジされます。 "0"になり"PASS"とジャッジされます。 ＪＰＳ１００Ｙ ＪＰＳ１７５Ｙ２ T-308R PASS PASS ＪＰＳ１７５Ｙ２ ＪＰＳ１７５ＹＳ ＬＮ２４０ＳＲ ブザー PASS アプリ連動モードの場 FAIL ＪＰＳ１７５ＹＳ Ｐ２００Ｙ２ AE-200 ブザー データ送信 合はLAN接続中の外 ブザー Ｐ２００Ｙ２ ＳＮ２００Ｙ２ 1本からお作りします。 部機器へ作業実績を ブザー ＳＮ２００Ｙ２ ＢＮ２００ＹＵ２ リレー出力 リレー出力 送信します。 リレー出力 リレー出力 ＢＮ２００ＹＵ２ ＢＮ２００ＹＤ２ お気軽にお問い合わせ ＢＮ２００ＹＤ２ ください。

ポカヨケに対応した工具一覧 https://www.herutu.co.jp/product/pokayoke_tools_list.html 締結する インパクト インパクト スクリュー 充電式オイル バッテリー式 コードレス 電動ドライバ トルクレンチ トルクドライバ ドライバ レンチ ドライバ パルスレンチ シャットオフレンチ リベッター (株式会社マキタ様) (株式会社マキタ様) (株式会社マキタ様) (瓜生製作株式会社様) (ヨコタ工業株式会社様) (株式会社ロブテックス様) (日東工器株式会社様) (株式会社中村製作所様) (株式会社中村製作所様) 嵌める・留める 絞めつける・切る 【P200Y2】 【LN240SR】 【FOS-185】 【AE-200】 【ER12N】 テープ圧着治具 Eリング 結束工具 【KN150】 標準タイプ 刃先超幅広タイプ スナップリングタイプ スプリングホース Eリングタイプ (スリーエムジャパン ホルダー ニッパータイプ プライヤーレンチ プライヤーレンチ プライヤーレンチ クリックタイプ (ヘラマンタイトン プライヤーレンチ 株式会社様) 株式会社様) プライヤーレンチ プライヤーレンチ 塗布する マーキングする ロックタイト 【CP-02SX】 【CP-09SX】 【CP-70SX】 【CP-71SX】 【CP-72SX】 【CP-81SX】 スタンプ Xスタンパー ハンドポンプ PX-20 H-DM スキルライター TATスタンパー スチールペイント ネーム印 マーキング (ヘンケルジャパン (三菱鉛筆株式会社様) 等 (トンボ鉛筆株式会社様) (株式会社進和様) (シヤチハタ株式会社様) (株式会社アルトン様) (シヤチハタ株式会社様) (アルマーク株式会社様) (シヤチハタ株式会社様) 株式会社様)

ツール（工具）をポカヨケ対応に。 ポカヨケ用無線ユニット HCP-2402T-MC HCP-2402T-MCは、TW-800シリーズの ポカヨケ用受信機と通信可能な無線ユニットです。 • ペアリング用スイッチ ＋ • LEDモニタ 工場に豊富な導入実績のある「チェックペンS」に • アンテナ ＝ 搭載されている「ポカヨケ用無線モジュールHRF- • 入力 ポカヨケ用 2402」にインターフェース基板を付加し、ツール ポカヨケ用 ポカヨケ用 無線ユニット （工具）に組み込みやすい形でご提供いたします。 インターフェース 無線モジュール 無線ユニット HCP-2402T-MC 基板 HRF-2402 HCP-2402T-MC ■特長 項目 仕様 ✓ TW-800シリーズのポカヨケ用受信機と通信可能です。 使用周波数 2,403MHz ～ 2,478MHz ✓ 通信距離は屋内約30m程度です。 入力 無電圧接点 1点 ✓ ペアリング用スイッチ、LEDモニタ、アンテナ、入力を装備していますので、 モニタ 通信用LED(緑/赤) 1点 組込ユニットとしてご利用できます。 動作電源電圧 DC2.2V～6.0V ✓ 独自の通信プロトコルを内蔵していますので、通信に係る開発工数を 外形寸法 20.0W×30.0H×6.4Dmm 大幅に削減できます。 日本/カナダ/アメリカ/メキシコ/中国/タイ/ベトナム/ 使用可能国 フィリピン/インドネシア/インド 株式会社マキタ製インパクトドライバ/インパクトレンチ/スクリュードライバに HCP-2402T-MC を 後付で 内蔵可能 【HCP-2402T-MC内蔵可能なインパクトドライバ/インパクトレンチ/スクリュードライバ型式】 *日本国内 インパクトドライバ TDA040D/TDA070D/TDA100D/TDA140D インパクトレンチ TWA070D/TWA100D/TWA140D/TWA190D スクリュードライバ FT024FD/FT060FD/FT060TD/FT120TD スクリュードライバ アングルタイプ FL020FD/FL063FD ※上記以外のスクリュードライバ FT***FD/FL***FDについては、ポカヨケ用送信機TW-800Tの後 付でポカヨケ対応可能です。 *海外 マキタ製 インパクトドライバ DTDA040/DTDA070/DTDA100/DTDA140 インパクトドライバ/インパクトレンチ/スクリュードライバ TW-800シリーズ ポカヨケ用受信機 インパクトレンチ DTWA070/DTWA100/DTWA140/DTWA190 ※インパクトドライバ/インパクトレンチ/スクリュードライバのお買い求めについては株式会社マキタ 特需ご担当者様にお問い合わせください。 Email:tokuju_mkt@m1.makita.co.jp ※株式会社マキタ 製品情報ページ内 「高精度トルク管理をご要望のお客様」もご参照ください。 https://www.makita.co.jp/product/index.html

通信距離100mのポカヨケ用送信機・受信機。 ポカヨケ用薄型送信機 TW-820T ポカヨケ用受信機 1点出力タイプ TW-820R / 4点出力タイプ TW-820R-EXP ポカヨケ用受信機 LAN接続タイプ TW-820R-EXL / RS-232Cシリアル出力タイプ TW-820R-EXS ■特長 ✓ TW-820T × TW-820R/TW-820R-###で、通信距離100m ✓ 現行送信機 × TW-820R/TW-820R-###で、通信距離20m延長 ※現行送信機：TW-810T/TW-810T-PLR/TW-850T/TW-800T/TW-800T-PLR/チェックペンS/HCP-2402T-MC ✓ TW-820Tは、TW-810Tの薄さはそのままで通信距離20m延長 1点出力タイプ 4点出力タイプ LAN接続タイプ RS232Cシリアル出力タイプ ポカヨケ用薄型送信機 通信距離100m ポカヨケ用受信機 ポカヨケ用受信機 ポカヨケ用受信機 ポカヨケ用受信機 TW-820T TW-820R TW-820R-EXP TW-820R-EXL TW-820R-EXS TW-820T TW-820R TW-820R-EXP TW-820R-EXL TW-820R-EXS TW-850T/TW-800T/TW-800T-PLR TW-810T/TW-810T-PLR TW-820Tは、 チェックペンS/HCP-2402T-MC × TW-820R/TW-820R-###で、 TW-810Tの薄さそのままで × TW-820R/TW-820R-###で、 通信距離20m延長 通信距離20m延長 通信距離20m延長 TW-850T 通信距離 通信距離 50m 30m 通信距離 50m TW-800R TW-800R-EXP TW-800R TW-800R-EXP TW-800R TW-800R-EXP TW-800R-EXL TW-800R-EXL TW-810T TW-800R-EXS TW-800R-EXS TW-800T TW-800T-PLR TW-810T TW-800R-EXL TW-800R-EXS TW-810T-PLR 通信距離 70m 通信距離 50m 通信距離 70m チェックペンS TW-820R TW-820R-EXP TW-820R TW-820R-EXP TW-820T TW-820R-EXL TW-820R-EXL TW-800R-EXB TW-820R-EXS HCP-2402T-MC TW-820R-EXS ※詳しくは弊社営業部までお問い合わせください。

通信距離100mのポカヨケ用送信機・受信機。 ポカヨケ用薄型送信機 TW-820T ポカヨケ用受信機 1点出力タイプ TW-820R / 4点出力タイプ TW-820R-EXP ポカヨケ用受信機 LAN接続タイプ TW-820R-EXL / RS-232Cシリアル出力タイプ TW-820R-EXS ポカヨケ用送信機 ラインナップ ポカヨケ用薄型送信機 ポカヨケ用薄型送信機 ポカヨケ用薄型送信機 ポカヨケ用小型送信機 ポカヨケ用送信機 ポカヨケ用送信機 ポカヨケ用無線ユニット TW-820T TW-810T TW-810T-PLR TW-850T TW-800T TW-800T-PLR HCP-2402T-MC プライヤーレンチ、トルクレンチ等 プライヤーレンチ、トルクレンチ等 プライヤーレンチ 結束工具、ハンドポンプ、スタンプ、電 プライヤーレンチ マキタ製インパクトレンチ、インパクトドラ 対応工具 ※プライヤーレンチの場合、クランプを ※プライヤーレンチの場合、クランプを掴んだ瞬間に発信 ※クランプを放した瞬間に発信 動ドライバー等 ※クランプを放した瞬間に発信 イバ、スクリュードライバ等 掴んだ瞬間に発信 32W × 66H × 10Dmm 28W × 55H × 12Dmm 34W × 71H × 17.5Dmm 外形寸法 20W × 30H × 6.4Dmm (突起物は除く) (突起物は除く) (突起物は除く) 50m～100m 50m～70m 通信距離 30m～50m(受信機及び使用条件により異なる) (受信機及び使用条件により異なる) (受信機及び使用条件により異なる) 75万回 90万回 30万回 30万回 10万回 電池寿命 - (使用条件により異なる) (使用条件により異なる) (使用条件により異なる) (使用条件により異なる) (使用条件により異なる) 日本/カナダ/アメリカ/メキシコ/ 日本/カナダ/アメリカ/メキシコ/ 日本/カナダ/アメリカ/メキシコ/ 使用可能国 日本/カナダ/アメリカ/中国/タイ/ベトナム/インド 中国/タイ/ベトナム/フィリピン/インド 中国/台湾/タイ/ベトナム/マレーシア/フィリピン/インドネシア/インド 中国/タイ/ベトナム/フィリピン/インド 入力 無電圧接点信号 × 1 通信状態お知らせ用(緑/黄/赤) (使用環境の通信状態を LED 表示) 表示 通信モニタ及び電池残量お知らせ用(緑/赤) (通信結果及び電池交換時期をLED表示) 電池残量お知らせ用(橙) (電池交換時期を LED 表示) 電源 コイン電池(CR2032) × 1 DC2.2V ～ 6.0V 重量 約21g 約25g 約40g 約2.5g 使用周波数 2,403MHz ～ 2,478MHz（周波数ホッピング機能により自動で空きチャンネルを選択） アンテナ 逆F型板金アンテナ チップアンテナ パターンアンテナ チップアンテナ 接続用コネクタケーブル x 1 リミットスイッチ付ハーネスコネクタ × 1 【TW810T-HCL】 リミットスイッチ付ハーネスコネクタ × 1 【TW800T-HCL】 付属品 【ZHR-2-200】 - コイン電池(CR2032) × 1 コイン電池(CR2032) × 1 コイン電池(CR2032) × 1 ハーネスコネクタ(リミットスイッチなし) 【TW800T-HC】 リミットスイッチ付ハーネスコネクタ 【TW810T-HCL】 接続用コネクタケーブル オプション リミットスイッチ付ハーネスコネクタ 【TW800T-HCL】 - ポカヨケ用薄型送信機プロテクトカバー 【TW-810C】 【ZHR-2-200】 ポカヨケ用送信機プロテクトカバー 【TW-510C-1】【TW-510C-2】 ※詳しくは弊社営業部までお問い合わせください。

通信距離100mのポカヨケ用送信機・受信機。 ポカヨケ用薄型送信機 TW-820T ポカヨケ用受信機 1点出力タイプ TW-820R / 4点出力タイプ TW-820R-EXP ポカヨケ用受信機 LAN接続タイプ TW-820R-EXL / RS-232Cシリアル出力タイプ TW-820R-EXS ポカヨケ用受信機（カウント機能なし） ラインナップ 1点出力タイプ 4点出力タイプ LAN接続タイプ RS-232Cシリアル出力タイプ 1点出力タイプ 4点出力タイプ LAN接続タイプ RS-232Cシリアル出力タイプ CC-Link IE Field Basic 対応 TW-820R TW-820R-EXP TW-820R-EXL TW-820R-EXS TW-800R TW-800R-EXP TW-800R-EXL TW-800R-EXS TW-800R-EXB リレー出力 1点（端子台 M3） リレー出力 4点（端子台 M3） リレー出力 1点（端子台 M3） リレー出力 1点（端子台 M3） リレー出力 4点（端子台 M3） リレー出力 1点（端子台 M3） 出力 定格負荷 定格負荷 定格負荷 定格負荷 定格負荷 定格負荷 AC/DC 30V / 0.5A AC/DC 30V / 0.5A AC/DC 30V / 0.5A AC/DC 30V / 0.5A AC/DC 30V / 0.5A AC/DC 30V / 0.5A ペアリング可能な 1台 4台 無制限 1台 4台 無制限 送信機台数 ＲＪ- 45イーサネット 10ＢＡＳ ＲＪ- 45イーサネット 10ＢＡＳ Ｅ-Ｔ又は Ｅ-Ｔ又は インターフェース - RS-232C - RS-232C CC-Link IE Field Basic 100ＢＡＳＥ-ＴＸ（自動センス 100ＢＡＳＥ-ＴＸ（自動センス 決定） 決定） POKAYOKE plusとの連携 - 〇 - 〇 - 使用可能国 日本 日本/カナダ/アメリカ/メキシコ/中国/台湾/タイ/ベトナム/マレーシア/フィリピン/インドネシア/インド 受信用LED（緑） 1点 受信用LED（緑） 1点 受信用LED（緑） 4点 受信用LED（緑） １点 受信用LED（緑） 1点 受信用LED（緑） 4点 受信用LED（緑） １点 (ペアリング用照光スイッチと （ペアリング用照光スイッチと （ペアリング用照光スイッチと （ペアリング用照光スイッチと兼用） （ペアリング用照光スイッチと （ペアリング用照光スイッチと （ペアリング用照光スイッチと兼用） 表示 兼用) 兼用） 兼用） パワー用LED（赤） １点 兼用） 兼用） パワー用LED（赤） １点 パワー用LED（赤） 1点 パワー用LED（赤） 1点 パワー用LED（赤） 1点 通信モニタ用LED（赤） 3点 / (緑)2点 パワー用LED（赤） 1点 パワー用LED（赤） 1点 通信モニタ用LED（赤） 3点 / (緑)2点 通信モニタ用LED（橙） 1点 電源スイッチ １点 電源スイッチ １点 電源スイッチ １点 電源スイッチ １点 スイッチ 設定用6連ディップスイッチ 1点 設定用6連ディップスイッチ 2点 設定用6連ディップスイッチ 1点 設定用6連ディップスイッチ 2点 ペアリング用照光スイッチ 1点 ペアリング用照光スイッチ 1点 ペアリング用照光スイッチ 1点 ペアリング用照光スイッチ 1点 ブザー 圧電ブザー 95dB / 1m 80W × 100H × 30Dmm 130W × 100H × 30Dmm 80W × 100H × 30Dmm 130W × 100H × 30Dmm 150W × 100H × 30Dmm 外形寸法 （突起物は除く） （突起物は除く） （突起物は除く） （突起物は除く) (突起物は除く) 電源 DC 24V ± 20%（DC 19 ～ 28V）（端子台M3） 消費電流 50mA以下 70mA以下 130mA以下 80mA以下 60mA以下 80mA以下 140mA以下 90mA以下 150mA以下 重量 約 250 g 約 430 g 約 450 g 約 250 g 約 430 g 約 450 g 約 500 g 使用環境 温度 : 0 ～ 50℃ 湿度 : 80%以下(但し結露なきこと) 使用周波数 2,403MHz ～ 2,478MHz（周波数ホッピング機能により自動で空きチャンネルを選択） アンテナ ダイポールアンテナ 付属品 - ACアダプター ACアダプター ACアダプター 【ADB24050-C】 ACアダプター ACアダプター【ADB24050-C】 ACアダプター 【ADB24050-C】 【ADB24050-C】 RS-232C ストレートケーブル 【ADB24050-C】 オプション ACアダプター【ADB24050-C】 2.4GHz外部アンテナ【MB-13F】 【ADB24050-C】 RS-232C ストレートケーブル 2.4GHz外部アンテナ 【6232-9F9F-06】 2.4GHz外部アンテナ 【6232-9F9F-06】 【MB-13F】 2.4GHz外部アンテナ 【MB-13F】 【MB-13F】 ※詳しくは弊社営業部までお問い合わせください。

製造現場のポカヨケDX。 × ポカヨケ用受信機 TW-820R-EXL 生産工程支援ソフトウェア for ポカヨケツール「POKAYOKE plus（*1)」とLAN接続タイプ ポカヨケ用受信機「TW-820R-EXL」 を組み合わせることで、 TW-820R-EXLから50m～100m離れた場所での製造作業のミス防止を支援するポカヨケシステムを、安価かつ短期間で構築できます。 本システムは、「ポカヨケ対応工具を用いた作業の員数管理」「ワーク（*2)毎の作業実績管理」「ポカが発生した工程への速やかな対処」を可能とし、 製造現場でのポカヨケDXの実現を支援いたします。 ※1：POKAYOKE plusは、v3.0.1以上が必要です。 ※2：ワークは、「1台から複数台の工具を用いた作業内容」を意味し、例えば、「バッテリーツールで10回作業、チェックペンSで3回作業、検印スタンプで1回作業」という内容が登録されます。 50m～100m LAN接続タイプ ポカヨケ用受信機 TW-820R-EXL ※詳しくは弊社営業部までお問い合わせください。

持ち運び可能なポカヨケカウンター。 NEW モバイルポカヨケカウンター TW-800R-MCL 製造・物流・建設などの作業の員数管理が必要な現場において、 場所を選ばずに“どこでもポカヨケ”を行えるバッテリー駆動型 のカウント機能付きポカヨケ用受信機です。 今すぐ、ポカヨケ開始可能 どこでもポカヨケ可能(バッテリー駆動) モバイルスタンド(別売)利用で持ち運びが容易 「 シンプルポカヨケカウンターTW-800R-SCL」の機能をそのままで、 電源を「ACアダプター」から「バッテリー駆動」に変更 ■今すぐ、ポカヨケ開始可能 <TW-800R-MCL/TW-800R-SCLの比較> TW-800R-MCL TW-800R-SCL 簡単ボタン操作だけで、1台の工具（弊社のポカヨケ用送信機を搭載）とポ 電源 DC 5V AC 100 ～ 240V(付属のACアダプター使用) カヨケシステム（員数管理）を構築できます。 付属品 DCジャックケーブル × 1【DC-4017A】 ACアダプタ― × 1【ADB24050】 TW-800R-MCLには、1種類のワーク登録が可能です。*1 カウント表示 7SEG表示 3桁(27W × 50Hmm / 1文字) 出力 パワートランジスタ出力 2点(PASS 1点 / FAIL 1点)、定格負荷　DC 24V / 0.1A 作業場所 インターフェース RJ45 イーサネット 10BASE-T / 100BASE-T、全二重 / 半二重、POKAYOKE plus対応 カウント残数 入力 無電圧接点入力 5点(JUDGE 1点/RESET 1点/Work-Select 3点) 作業 ※ポカヨケ用送信機から スタート ワーク ジャッジ 登録できる（*1） ワークの数 1種類　※オプションのWork-Select用入力ケーブルを使用することにより、最大8種類のワークを登録可能。※POKAYOKE plusとの連携により、登録可能なワーク数は無制限。 信号を受信するとカウ ントダウンされます。ア 動作モード(スタンドアロンモード／アプリ連動モード) ※TW-800R-MCL/TW-800R-SCL単体での利用の際は「スタンドアロンモード」を、POKAYOKE plus 対応する送信機 プリ連動モード*2の場 と組み合わせて利用の際は「アプリ連動モード」を選択。 1台 合はカウントアップの ジャッジ機能（作業回数のカウントダウン／カウントアップ） 設定も可能です。 主な機能（*2） ※カウントアップはアプリ連動モードの際に利用可能。 タイマーリセット機能 シーケンス機能（工具を使用する順番を管理可能）、ワーク実行予約機能、 ワークの作業内容(例) ワーク毎の作業実績の履歴管理 ※アプリ連動モードの際に利用可能。 使用可能国 日本/カナダ/アメリカ/中国/タイ/ベトナム/フィリピン/インド 規定カウント数 ブザー 圧電ブザー　90dB / 0.1m 2回 ツールタイマー (ツール毎の作業時間) （タイマー機能なし） 外形寸法 150W × 100H × 30Dmm（ 突起物は除く） ワークタイマー (ワークにかかる作業時間) （タイマー機能なし） 重量 約 290 g ブザー 作業 ■どこでもポカヨケ可能 (バッテリー駆動 ) スタート ジャッジ PASS TW-800R-MCLは、入力電圧DC5Vで動作します。 規定カウント数分作業するとカウント残数が TW-800R-MCLを、USB(A)←→DCジャックケーブル【DC-4017A】(付属 "0"になり"PASS"とジャッジされます。 品)を介してマキタ製バッテリーと接続することで、TW-800R-MCLをバッテ リー駆動でご利用いただけます。 ■製造・物流・建設などの作業現場で利用される 　多様な工具が対応しています。 ●チェックペンS●バッテリーツール●電動ドライバー●トルクレンチ●プライヤーレンチ ●検印スタンプ●結束工具●リベッタ●グリスガン●ロックタイト ハンドポンプ など + + + USB(A)←→DCジャックケーブル USBアダプタ マキタ製バッテリー 【DC-4017A】 【ADP05】 ※USBアダプタ【ADP05】及びマキタ製バッテリーは付属しません。 別途、お客様でご用意ください。 ※【ADP05】適応バッテリー:スライド式 Li-ion バッテリ18V/14.4V（ライトバッテリは除く） バッテリーツール 最終工程のペン トルクレンチのボ プライヤー作業で 検印作業もしっか ■モバイルスタンド(別売)利用で持ち運びが容易 でのネジ締結員数 チェック。チェック項 ルト締結員数管理 クランプ外し。外し りチェック! 管理ができます! 目が多くても安心! ができます! 忘れを防ぎます! 作業のトレーサビリティ確保。 生産工程支援ソフトウェア for ポカヨケツール POKAYOKE plusとLAN経由で連携させることで、作業回数のカウントアップ 設定、ワーク毎の作業実績の履歴管理、登録できるワークの数が無制限等、 TW-800R-MCLの機能を大幅に拡張することが可能です。 モバイルスタンド 【TW-MCLDS01】 お問い合わせは最寄りの販売店まで 〒433-8104 静岡県浜松市北区東三方町422-1 TEL.053-438-3555 FAX.053-438-3411 URL https://www.herutu.co.jp/ Email info@herutu.co.jp 202301100P

エアツールの締結モレ防止 シャットオフタイプのボルト・ナット締め付け用エアツールからの排圧を電気信号に変換、ポカヨケ用 小型送信機に接続し締結回数のポカヨケを無線で行うことができます。 ポカヨケ用小型送信機 「TW-850T」を装着した変換ボックスを用いることにより、多彩なインター フェースの受信機と組み合わせて使用することができます。 ポカヨケ用小型送信機 TW-850T シャットオフタイプ エアツール 変換BOX 弊社TW-800シリーズの受信機との通信で確実に マーキング作業のモレを防ぎます。 プレッシャーコントローラで 変換BOXは電源不要です。 排圧検知レベルを調整します。 多彩なインターフェースの受信機をラインナップしています。 空電リレーを内蔵しています。 ポカヨケ用小型送信機「TW-850T」 お客様のネットワーク環境に合わせてお選びいただけます。 電池交換が容易です。 通信状況をLED・ブザーでお知らせします。 ・I/O リレー出力 ・RS-232C シリアル出力 エアツールからのシャットオフ ・LAN接続 ・CC-Link IE Field Basic対応 排圧チューブ(φ4)を接続します。 ・カウント表示 ※写真のエアツールは瓜生製作株式会社製「UAT」シリーズです。

ワイヤーハーネスのコネクタ嵌合のポカヨケ ワイヤーハーネスのコネクタ嵌合作業において、コネクタ同士がロックした状態であることを確認した コネクタ嵌合チェッカー 際に作業実績を無線発信します。 それぞれのコネクタ形状に合わせた専用治具(コネクタ篏合チェッカー)にスイッチを設け、コネクタ同 ＋ 士がロックした状態にある時のみ、無線発信するしくみとなっています。 小型送信機TW-850T ＜コネクタ篏合チェッカーが発信するしくみ＞ 小型送信機 TW-850T コネクタ篏合チェッカー (コネクタ同士がロックした コネクタ同士がロックしていれば 状態の形状に合わせて コネクタ篏合チェッカーが嵌まり、 個々に製作) コネクタ同士がロックした状態 リミットスイッチがオンして発信。 コネクタ篏合チェッカー(＋送信機1台)：ポカヨケカウンター1台で コネクタの篏合チェック コネクタ篏合チェックができます。 (例)コネクタ篏合チェッカーで同じコネクタ形状の篏合を2カ所確認します。※コネクタの形状が異なる場合は、専用治具が別々に必要となります。 コネクタ篏合確認 1カ所目の 2カ所目の コネクタ篏合チェック コネクタ篏合チェック 作業完了! 箇所数を設定 PASS出力+ブザー でお知らせします! シンプルポカヨケカウンター ブザー TW-800R-SCL カウント表示2 カウント表示1 カウント表示0

基板のコネクタ篏合のポカヨケ 基板のコネクタ嵌合作業において、コネクタ同士がロックした状態であることを確認した際に作業実 績を無線発信します。 引っ張りチェッカー コネクタがしっかり嵌め込まれている場合、引っ張りチェッカーで引っ張っても抜けることなく、無線発 【PC-01】 信するしくみとなっています。 ＜引っ張りチェッカーが発信するしくみ＞ 無線ユニット 無線ユニット コネクタ同士がロックしていれば、一定の力で コネクタの形状に合わせて 引っ張っても抜けることなくスイッチがオンして発信。 個々に製作 引っ張りチェッカー：ポカヨケカウンター1台でコネクタ篏合チェックが コネクタの篏合チェック できます。 (例)引っ張りチェッカーで同じコネクタ形状の篏合を2カ所確認します。※コネクタの形状が異なる場合は、専用治具が別々に必要となります。 コネクタ篏合確認 1カ所目の 2カ所目の 箇所数を設定 コネクタ篏合チェック コネクタ篏合チェック 作業完了! PASS出力+ブザー でお知らせします! シンプルポカヨケカウンター ブザー TW-800R-SCL カウント表示2 カウント表示1 カウント表示0

電動ドライバの締結モレ防止 電動ドライバからの信号出力をポカヨケ用小型送信機に接続し、トルクアップ信号を無線発信す ることにより、締結回数のポカヨケを無線で行うことができます。 ポカヨケ用小型送信機 「TW-850T」用アタッチメントを用いることにより取付穴のない工具等に 装着することができます。 ポカヨケ用小型送信機 TW-850T 後加工可能なコネクタ (ペンチ等で圧着可能) 弊社TW-800シリーズの受信機との通信で確実に マーキング作業のモレを防ぎます。 樹脂製台座 マジックテープによる装着 (送信機を固定) 簡単装着 多彩なインターフェースの受信機をラインナップしています。 マジックテープで固定 お客様のネットワーク環境に合わせてお選びいただけます。 トルクアップ信号をコネクタ接続 ・I/O リレー出力 ・RS-232C シリアル出力 電動ドライバへの装着等にご利用いただけます。 ・LAN接続 ・CC-Link IE Field Basic対応 デルボシリーズ SPタイプのトルクアップ信号出力を送信機に接続します。 ・カウント表示 ※「デルボ」は日東工器株式会社の登録商標です。

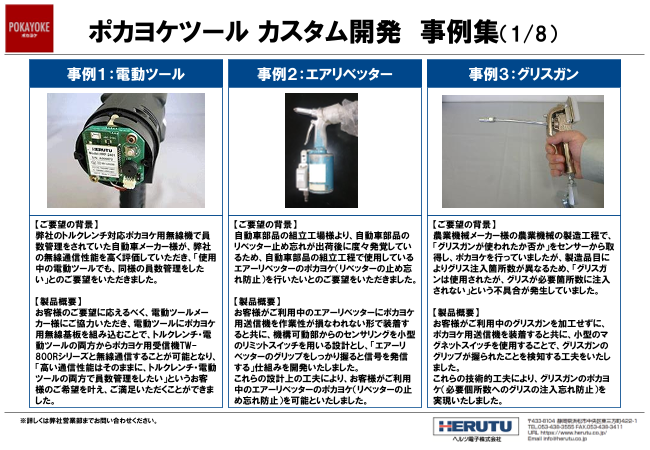

ポカヨケツール カスタム開発 事例集（1/7） 事例１：電動ツール 事例２：エアリベッター 事例３：グリスガン 【ご要望の背景】 【ご要望の背景】 【ご要望の背景】 弊社のトルクレンチ対応ポカヨケ用無線機で員 自動車部品の組立工場様より、自動車部品の 農業機械メーカー様の農業機械の製造工程で、 数管理をされていた自動車メーカー様が、弊社 リベッター止め忘れが出荷後に度々発覚してい 「グリスガンが使われたか否か」をセンサーから取 の無線通信性能を高く評価していただき、「使用 るため、自動車部品の組立工程で使用している 得し、ポカヨケを行っていましたが、製造品目に 中の電動ツールでも、同様の員数管理をした エアーリベッターのポカヨケ（リベッターの止め忘 よりグリス注入箇所数が異なるため、「グリスガ い」とのご要望をいただきました。 れ防止）を行いたいとのご要望をいただきました。 ンは使用されたが、グリスが必要箇所数に注入 されない」という不具合が発生していました。 【製品概要】 【製品概要】 お客様のご要望に応えるべく、電動ツールメー お客様がご利用中のエアーリベッターにポカヨケ 【製品概要】 カー様にご協力いただき、電動ツールにポカヨケ 用送信機を作業性が損なわれない形で装着す お客様がご利用中のグリスガンを加工せずに、 用無線基板を組み込むことで、トルクレンチ・電 ると共に、機構可動部からのセンサリングを小型 ポカヨケ用送信機を装着すると共に、小型のマ 動ツールの両方からポカヨケ用受信機TW- のリミットスイッチを用いる設計とし、「エアーリ グネットスイッチを使用することで、グリスガンの 800Rシリーズと無線通信することが可能となり、 ベッターのグリップをしっかり握ると信号を発信 グリップが握られたことを検知する工夫をいたし 「高い通信性能はそのままに、トルクレンチ・電動 する」仕組みを開発いたしました。 ました。 ツールの両方で員数管理をしたい」というお客 これらの設計上の工夫により、お客様がご利用 これらの技術的工夫により、グリスガンのポカヨ 様のご希望2を0叶22え/、1ご0/満1足7いただくことができま 中のエアーリベッターのポカヨケ（リベッターの止 ケ（必要個所数へのグリスの注入忘れ防止）を した。 め忘れ防止）を可能といたしました。 実現いたしました。 ※詳しくは弊社営業部までお問い合わせください。

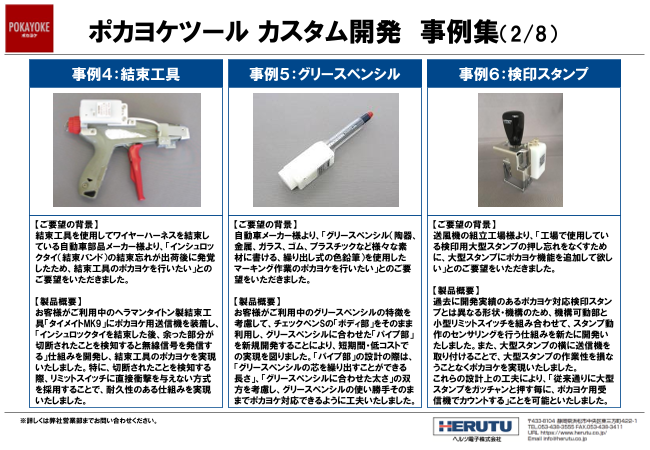

ポカヨケツール カスタム開発 事例集（2/7） 事例４：結束工具 事例５：グリースペンシル 事例６：検印スタンプ 【ご要望の背景】 【ご要望の背景】 【ご要望の背景】 結束工具を使用してワイヤーハーネスを結束し 自動車メーカー様より、「グリースペンシル（陶器、 送風機の組立工場様より、「工場で使用してい ている自動車部品メーカー様より、「インシュロッ 金属、ガラス、ゴム、プラスチックなど様々な素 る検印用大型スタンプの押し忘れをなくすため クタイ（結束バンド）の結束忘れが出荷後に発覚 材に書ける、繰り出し式の色鉛筆）を使用した に、大型スタンプにポカヨケ機能を追加して欲し したため、結束工具のポカヨケを行いたい」との マーキング作業のポカヨケを行いたい」とのご要 い」とのご要望をいただきました。 ご要望をいただきました。 望をいただきました。 【製品概要】 【製品概要】 【製品概要】 過去に開発実績のあるポカヨケ対応検印スタン お客様がご利用中のヘラマンタイトン製結束工 お客様がご利用中のグリースペンシルの特徴を プとは異なる形状・機構のため、機構可動部と 具「タイメイトMK9」にポカヨケ用送信機を装着し、 考慮して、チェックペンSの「ボディ部」をそのまま 小型リミットスイッチを組み合わせて、スタンプ動 「インシュロックタイを結束した後、余った部分が 利用し、グリースペンシルに合わせた「パイプ部」 作のセンサリングを行う仕組みを新たに開発い 切断されたことを検知すると無線信号を発信す を新規開発することにより、短期間・低コストで たしました。また、大型スタンプの横に送信機を る」仕組みを開発し、結束工具のポカヨケを実現 の実現を図りました。「パイプ部」の設計の際は、 取り付けることで、大型スタンプの作業性を損な いたしました。特に、切断されたことを検知する 「グリースペンシルの芯を繰り出すことができる うことなくポカヨケを実現いたしました。 際、リミットスイッチに直接衝撃を与えない方式 長さ」、「グリースペンシルに合わせた太さ」の双 これらの設計上の工夫により、「従来通りに大型 を採用することで、耐久性のある仕組みを実現 方を考慮し、グリースペンシルの使い勝手そのま スタンプをガッチャンと押す毎に、ポカヨケ用受 いたしました。 までポカヨケ対応できるように工夫いたしました。 信機でカウントする」ことを可能といたしました。 ※詳しくは弊社営業部までお問い合わせください。

ポカヨケツール カスタム開発 事例集（3/7） 事例７：電動ドライバ 事例８：ロックタイトハンドポンプ 事例９：TATスタンプ 【ご要望の背景】 【ご要望の背景】 【ご要望の背景】 弊社の工場向け製品の生産において、「電動ド 産業機械メーカー様より、「産業機械の組立工 自動車メーカー様より、「複数製品を生産してい ライバでネジを30か所締結した後、ネジの締結 程において、産業機械の頻繁に可動する部位に る混入ラインにおいて、”エンジンの金属部品へ 作業のモレ防止のため、次工程でネジの締結本 対してネジロック剤の塗布を手作業で行っており、 の押印の回数”と”特殊部品を払い出した数”を 数をチェックしている。このチェック工程を削減し ネジロック剤の塗布忘れ防止を行いたい」とのご 突合させることで、特殊部品の取り付け忘れ防 たい」との改善提案が出されました。 要望をいただきました。 止をしたい」とのご要望をいただきました。 【製品概要】 【製品概要】 【製品概要】 弊社の生産工程で利用中の電動ドライバに、弊 お客様がご利用中のロックタイトハンドポンプ（ネ お客様より、金属部品に印を付けることのできる 社が新たに開発したポカヨケ用送信機を装着し、 ジロック剤の塗布ポンプ）は、”軽く”握ることでネ 「TAT（タート）スタンプ」利用のご要望をいただき、 「電動ドライバでネジを締結すると、電動ドライバ ジロック剤が定量で塗布される仕組みであり、し TATスタンプの押印回数をカウントする仕組みを からのトルクアップ信号を無線送信する」仕組み かもそれ自体の重量が軽いという特長がありま 実現いたしました。仕組みの実現にあたり、お客 を開発いたしました。これにより、電動ドライバで す。ロックタイトハンドポンプに弊社のポカヨケ用 様より「TATスタンプが使用出来なくなった場合 規程回数である30回締結すると、シンプルポカ 送信機を装着するにあたり、この特長を考慮し でも容易に交換できるようにして欲しい」とのご ヨケカウンターが作業完了を音で知らせてくれる た設計上の工夫を施すことで、ロックタイトハンド 要望もいただいたため、チェックペンSを参考に ため、作業者は確実に30か所の締結作業を行 ポンプの塗布作業の作業性はそのままで、ネジ した機構設計を行い、作業性及びメンテナンス うようになり、チェック工程が不要となりました。 ロック剤の塗布忘れ防止を実現いたしました。 性の両立を実現いたしました。 ※詳しくは弊社営業部までお問い合わせください。

ポカヨケツール カスタム開発 事例集（4/7） 事例１０：検印スタンプ 事例１１：Eリングホルダー 事例１２：テープ圧着治具 【ご要望の背景】 【ご要望の背景】 【ご要望の背景】 自動車部品メーカー（排気系部品）様より、「納 複合機ユニットメーカー様より、「複合機の給紙 自動車の内外装部品をテープで圧着する冶具 入先より検印スタンプのポカヨケ（スタンプの押 装置(トレイモジュール)の組立工程で、Eリング （テープ圧着冶具）を使用して内外装部品を圧 し忘れ防止）を要求されたため、ポカヨケ機能付 （E型止め輪）の嵌めこみ忘れ防止を行いたい」 着している自動車メーカー様より、「自動車の内 き検印スタンプを開発して欲しい」とのご要望を とのご要望をいただきました。 外装部品の圧着のポカヨケ（圧着忘れ防止）を いただきました。 行いたい」とのご要望をいただきました。 【製品概要】 【製品概要】 お客様がご利用中の「Eリングホルダー（Eリング 【製品概要】 お客様がご利用中の検印スタンプに弊社のポカ の嵌めこみ作業で用いる工具） でEリングを嵌め サイドモール、 バンパーモール、バンパープロテ ヨケ用送信機を装着し、「スタンプが押されると こんだ時に信号を発信する」仕組みを開発し、E クター、エンブレム、各種アクセサリーなどの「粘 信号を発信する」仕組みを開発いたしました。ス リングの嵌めこみ作業のモレ防止を実現いたし 着テープ(アクリルフォームテープなど）で接着固 タンプが押されたことを検知するため、スタンプ ました。実現にあたり、「Eリングホルダーは扱う 定する内外装部品」を自動車に貼付する製造工 動作のセンサリングを小型のマイクロスイッチを 対象のEリングの大きさに応じて形状が異なる」 程で利用されているテープ圧着冶具に、弊社の 使用することとし、また、スタンプ検印作業者が 点を考慮して、チェックペンSの機構（「ボディ部」 ポカヨケ用無線モジュールを内蔵し、「テープ圧 スタンプを持ちやすいように送信機の配置を工 「パイプ部」で構成）を応用し、Eリングホルダーの 着冶具で内外装部品を一定時間圧着すると無 夫いたしました。これにより、作業性を損なわず 形状に合わせて「パイプ部」を変更することで、 線信号が発信される」仕組みを開発し、自動車 にスタンプの押し忘れ防止を実現いたしました。 異なるEリングに対応可能な機構といたしました。 の内外装部品の圧着忘れを実現いたしました。 ※詳しくは弊社営業部までお問い合わせください。

ポカヨケツール カスタム開発 事例集（5/7） 事例１３：トルクドライバ 事例１４：回転式スタンプ 事例１５：スプレー缶 【ご要望の背景】 【ご要望の背景】 【ご要望の背景】 建材メーカー様より、「生産工程でマキタ式充電 自動車部品メーカー様より、「製品を箱詰めする 自動車メーカー様より、「車体の組立工程におい 式スクリュードライバーだけでなく手動のトルクド 工程において、箱詰めする際に製品に検査確認 て、スプレー缶によるワックス（さび止め剤）の注 ライバについてもネジ締め作業の員数管理（ポ 印を押印しており、検査確認印の押印し忘れ防 入忘れ防止をしたい」とのご要望をいただきまし カヨケ）を行いたい」とのご要望をいただきました。 止を行いたい」とのご要望をいただきました。 た。 【製品概要】 【製品概要】 【製品概要】 トルクドライバは他の工具と比べ、作業完了を非 検査確認印の押印し忘れ防止（ポカヨケ）の仕 お客様が車体にワックスを注入する際に使用し 常に短時間で検知する必要があったため、ポカ 組みを低コスト及び短期間で実現すべく、回転 ているスプレー缶に市販のスプレー用ハンドル ヨケ用送信機をトルクドライバ用に改造すること 式スタンプ（印面が反転して押印するスタンプ）、 （ハンドルを握るとスプレーが噴射するガン状の で、トルクドライバの締結完了を正確に検知でき シンプルポカヨケカウンターTW-800R-SCL、 工具）を取り付け、スプレー用ハンドルと弊社の るように工夫いたしました。また、お客様は同じ Work-Select用スイッチBOXで構成するポカヨケ ポカヨケ用送信機を組み合わせることで、スプ 生産ラインに、ネジ締結作業の員数管理のため システムをご提案し、「回転式スタンプで製品に レー用ハンドルを握った際にカウントする仕組み に弊社のポカヨケ用受信機が設置済みであった 検査確認印を押印する度に、TW-800R-SCL を実現いたしました。仕組みを検討するにあたり、 ため、そのポカヨケ用受信機をそのまま活用する に無線送信することで、箱詰めに必要な本数分 製造現場で利用されている様々なスプレー缶に ことで、短期間で現場にトルクドライバの員数管 の検査確認印が押印されたか否かを確認する」 応用することを想定し、スプレー用ハンドル本体 理を導入することが可能となりました。 仕組みを開発いたしました。 に加工をせずに取付できる機構といたしました。 ※詳しくは弊社営業部までお問い合わせください。
