動力モーターの電気代削減　DC24V入力 ブラシレスモーター BLSシリーズ[B-73]

もっと！ シンプルに！ コンパクトに！ コスト削減に！ ブラシレスモーター　 BLSシリーズ

ACモーターよりランニングコストが下げられて、 置き換えが簡単な製品を検討しませんか？ BLSシリーズはコンパクト、シンプルな使い勝手の もっと！を叶える”エコなモーター”です。 DC24V入力 ブラシレスモーター BLSシリーズ ■ DC24V、25～120W、100～2000（ 4000）r/min ■ 一定速運転 ■ 31,400円～（ モーター、ギヤヘッド、ドライバの合計） おすすめの用途： ベルトコンベヤ、 撹拌機などの動力源として 2

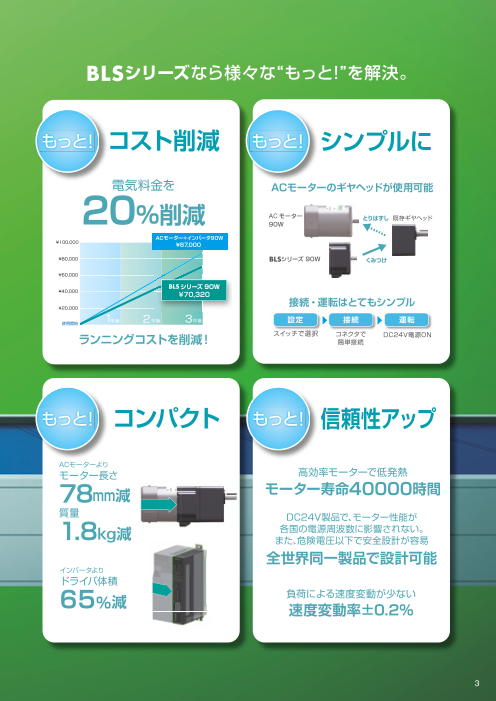

BLSシリーズなら様々な“もっと!”を解決。 コスト削減 シンプルに 電気料金を ACモーターのギヤヘッドが使用可能 20％削減 BLSシリーズ 90W ACモーター+インバータ90W ¥100,000 ¥87,000 ¥80,000 AC モーター 90W ギヤヘッド ¥60,000 BLSシリーズ90W ¥40,000 ¥70,320 接続・運転はとてもシンプル ¥20,000 使用開始 1年後 2年後 3年後 設定 接続 運転 ランニングコストを削減！ スイッチで選択 コネクタで DC24V電源ON 簡単接続 コンパクト 信頼性アップ ACモーターより モーター長さ 高効率モーターで低発熱 78mm減 モーター寿命40000時間 質量 DC24V製品で、モーター性能が 1.8kg減 各国の電源周波数に影響されない。 また、危険電圧以下で安全設計が容易 全世界同一製品で設計可能 インバータより ドライバ体積 65％減 負荷による速度変動が少ない 速度変動率±0.2％ 3

もっとコスト削減 電気料金を削減 ブラシレスモーターは効率が良く、省エネ。 そのため、ACモーター＋インバータに比べて電気代を20%削減できます。 ACモーター90W＋インバータ + 電気料金 29,000円/年 20％削減 BLSシリーズ90W 稼働時間 ; 24時間 + 電気料金 ; 22.68円 / ｋWh　 23,440円/年 AC モーター + インバータ 60Hz 設定時 BLSシリーズ 2000r/min 時 ● 3 年間の電気料金の比較 ¥100,000 ACモーター90W+インバーター ¥87,000 ¥80,000 BLSシリーズ90W ¥60,000 ¥70,320 ¥40,000 ランニング ¥20,000 コストを 使用開始 1年後 2年後 3年後 削減！ ■ ACモーター＋インバータの使用部品 ①インバータ DC24V入力 ブラシレスモーターと ②入力側ACノイズフィルタ 4 3 2 1 ③出力側ACノイズフィルタ 小型ドライバにより、 ④ACリアクトル 5 ⑤PLC 7 6 ⑥信号用DC電源（ 0.6A） 制御盤内の部品コスト・占有スペース・ ⑦ブレーカー（ 電磁開閉器） ・ラジオノイズフィルタ 配線の手間などが削減できます 部品点数合計 8点 450mm 合計金額 約89,700円 4

もっとコンパクト　 モーターの小型・軽量化 BLSシリーズ 90W 質量：2.4kg モーター長さ : 78mm 78mm減 122mm ACモーター90W モーター質量 : 質量：4.2kg 1.8kg減 200mm ドライバの小型化 ドライバ体積 : 65％減 128mm 130mm 68mm 76mm 25mm 70mm 一般的なインバータ BLSシリーズドライバ ■ BLSシリーズの使用部品 ①ドライバ ⑤PLC 1 ⑥動力用DC電源（ 10A） ⑦ブレーカー（ 電磁開閉器） 7 6 5 部品点数合計 4点 設置幅 約1/3 200mm 合計金額 約72,950円 密着取り付けが可能です。 省スペース 16,750 円 使用軸数が増えても 省スペース化に貢献します。 250mm コストダウン 5

もっと ACモーターのように シンプルに ACモーターと同じギヤヘッドを使用可能※。装置の変更なしで、モーター変更が簡単 同出力なら、ACモーターとモーターの取付角寸法・歯切り仕様は同じ※。 ACモーターと同じギヤヘッド（ GNギヤヘッド/GEギヤヘッド）が使えます※ ※標準（AC モーター互換）タイプの場合です。 ギヤヘッドが同じだと置き換えが簡単！ ・ 装置の変更不要で、モーターのみ変更可能 BLSシリーズ 90W ・ モーター/ギヤヘッド交換でも、シャフト径が同じで、 カップリング等流用可能 ・ 部品が共通になり、在庫管理や保守が省力化 ギヤヘッド ACモーター 90W 設定・接続・運転はとてもシンプル 設定 スイッチで運転方法、運転速度、回転方向を設定 スイッチ 左側（初期設定） 右側 OPE（運転方法） I/O 運転 PWR 運転 SPD（回転速度） 1500r/min ＊ 1800r/min ＊ DIR（回転方向） FWD 方向 RVS 方向 ＊回転速度はサポートソフト MEXE02 で変更可能です。 回転方向変更が簡単 ・ AC モーターのような結線を変更する手間がなく、 スイッチの切り替えのみで簡単 接続 ・モーターとドライバ ：コネクタによるワンタッチ接続 ・電源　　　　　　 ：線を差し込むだけで接続。専用工具不要。ねじ締め不要なため、　　　 締め付けトルクの管理も不要 DC24V 〜 運転 DC24V 電源 ON 6

もっと信頼性アップ 装置の寿命をのばしたい 高効率モーターで低発熱のBLSシリーズは、ACモーターに比べて長寿命です。 ●なぜ長寿命？　モーター寿命は軸受のグリース寿命が要因の1つです。グリース寿命は熱の影響を受けるため、 　低発熱のBLSシリーズのモーターは長寿命になります。 ブラシレスモーター BLSシリーズ ： 40,000時間 ACモーター（ インダクションモーター） 　　： 30,000時間 条件：連続・一方向運転、定格トルク・一定負荷、定格回転速度、周囲温度30℃ DC24V入力で、装置のグローバル展開・安全設計が楽に グローバル展開しやすい ・ BLSシリーズは、全世界同じ製品を使用可 ・ ACモーターのように各国の電圧/周波数に合わせ た、選定・設計は不要 ・ 低電圧指令対象外 安全設計、低ノイズ ・ DC24V入力は危険電圧（DC60V)以下 ・ 安全対策設計などを大幅削減　 装置の小型化 ・ DC電源は制御が容易。装置全体の構造がシンプル ・ 制御盤内もシンプル化、装置全体がコンパクトに 速度変動を抑えたい モーターに小型のセンサを搭載し、フィードバック制御をおこなっています。 そのため、負荷が変動したときのモータ回転速度の変動を少なくできます。 速度変動率 （対負荷） ±0.2％ 7

もっと使いやすく、選びやすく ケーブル延長距離10.5m モーターとドライバ間の最大延長距離は、10.5mまで対応可能です。 最大延長距離 10.5m 全出力のモーターを1機種のドライバで対応 どのモーターでも1機種のドライバで運転可能です。 部品を共通化できるため、在庫や保守メンテの手間を削減できます。 25W ～ ドライバ 120W 1台で対応 用途に合わせた、ギヤヘッドの選択が可能 種 類 標準（ ACモーター互換）タイプ 高強度・長寿命タイプ 外 観 平行軸ギヤヘッド 平行軸ギヤヘッド 中空軸フラットギヤヘッド ブラシレスモーター専用ギヤヘッド 当社ACモーターと同じギヤヘッド 概 要 高許容トルク・長寿命 例） 4GN□K 例） GFV4G□、GFS4G□FR 組み付けモーター出力 25W、40W 、90W 30W、60W、120W 最大許容トルク 30N･ｍ（ 平行軸ギヤヘッド） 20N･ｍ ( 取付角寸法 90 ｍｍの場合） 65N･ｍ（ 中空軸フラットギヤヘッド） ギヤヘッド定格寿命 5000時間 10000時間 ●品名中の□には、減速比を表す数字が入ります。 8

サポートソフトMEXE02でもっと簡単に 無料のサポートソフトMEXE02で、さらに細かな設定・モニタが可能 サポートソフト MEXE02を使用すると、 データの設定やモニタの確認がパソコン上で TypeC サポートソフト 簡単におこなえます。 MEXE02 【立ち上げ】 運転設定支援ウィザード ● スイッチ設定 ● 運転データ設定 　運転方法、回転速度、回転方向を設定できます。 　回転速度、加減速時間などの設定を変更できます。 【保守】 診断・メンテナンスに役立つ機能 ● アラームモニタ ● ステータスの確認 　アラーム内容を確認できます。 　モーターの負荷、ドライバ温度、ODOメーターなどを 　確認できます。 9

ラインアップ モーター ● 標準（ACモーター互換）タイプ GN/GEギヤヘッド 取付角寸法 出力 制 （mm） （W） ギヤ減速比 ギヤヘッド許容トルク 速度 御範囲 （N·m） （r/min） 80 25 8 40 3∼180 10 100∼2000 90 90 20 ● 高強度・長寿命タイプ GFVギヤヘッド 取付角寸法 出力 速 （mm （W） ギヤ減速比 ギヤヘッド許容トルク 度制御範囲 ） （N·m） （r/min） 60 30 6 80 60 16 90 120 30 中空軸フラットギヤヘッド 60 30 16 5∼200 100∼4000 80 60 32 90 120 65 ● 丸シャフトタイプ 取付角寸法 出力 速度制御範囲 （mm） （W） （r/min） 60 30 80 60 100∼4000 90 120 ドライバ（全出力共通） 出力 電源電圧 （W） （V） 25∼120 DC24 接続ケーブル / 可動接続ケーブル 長さ （m） 1/2/3/5/7/10 10

"システム構成 モーター、ギヤヘッド、ドライバ、接続ケーブルは別手配です。 必ずご購入ください お客様にて、 必要に応じてご購入ください サポートソフト 必ずご用意ください。 MEXE02 USBケーブル 　モーター USBポートへ 　ドライバ 　ギヤヘッド ●サポートソフトMEXE02は当社 　WEBサイトからダウンロード 　いただけます。 ●モーターケーブルは直接 　ドライバに接続できます。 上位制御機器 　接続ケーブル /可動接続ケーブル お客様にて、 必ずご用意ください。 DC電源 （主電源） 最大延長距離：10.5 m 　モーター用周辺機器 　ドライバ用周辺機器 モーター・ギヤヘッド フレキシブル 取付金具 カップリング DINレール ➜ WEBサイト ➜ WEBサイト 取付金具 ➜ 30ページ ●システム構成価格例 モーター ギヤヘッド ドライバ ケーブル 周辺機器 接続ケーブル（1 m） DINレール取付金具 BL2M460KCP-GF GFV4G10 BLSD-K CC010B2F PADP04 16,300円 11,500円 14,500円 3,300円 800円 ● 上記システム構成は一例です。他の組み合わせもございます。 11

"品名の見方 ● モーター BL2M 5 120 K C P - GF ① モーター種類 BL2M：BLSシリーズ モーター ② 取付角寸法 2：60 mm　4：80 mm　5：90 mm ③ 出力 （例）120：120 W ① ② ③ ④ ⑤ ⑥ ⑦ ④ 電源電圧 K：DC電源入力 ⑤ モーター接続方式 C：ケーブルタイプ ⑥ モーター保護等級 P：IP65仕様　なし：IP40仕様 シャフト形状 GF：GF歯切り GN：GN ⑦ 歯切り GE：GE歯切り A：丸シャフト ● ギヤヘッド GFS 5 G 50 FR シャフト形状 GFV：GFV歯切り GFS GF ① ： S歯切り GN：GN歯切り ① ② ③ ④ GE：GE歯切り ② 組み合わせモーター 取付角寸法 2：60 mm　4：80 mm　5：90 mm 5 GN 50 K ③ 減速比 ④ ギヤヘッド種類 なし、K、S：平行軸ギヤヘッド FR：中空軸フラットギヤヘッド ② ① ③ ④ ● ドライバ BLSD - K ① ドライバ種類 BLSD：BLSシリーズドライバ ② 電源電圧 K：DC24 V ① ② 12

標準（ACモーター互換）タイプ 25 W・40 W・90 W "種類と価格 モーター、ギヤヘッド、ドライバ、接続ケーブルは別手配です。接続ケーブルについては、30ページをご覧ください。 ● モーター 出力 品名 定価 25 W BL2M425KC-GN 11,000円 40 W BL2M540KC-GN 12,500円 90 W BL2M590KC-GE 15,000円 ● ギヤヘッド ◇ 平行軸ギヤヘッド 適用モーター 出力 品名 減速比 定価 3～18 5,900円 25 W 4GN□K 25～36 6,400円 50～180 7,100円 3～18 7,000円 40 W 5GN□K 25～36 7,700円 50～180 8,300円 3～9 10,700円 12.5～18 12,100円 90 W 5GE□S 25～60 12,800円 75～180 13,700円 ● ドライバ 品名 定価 BLSD-K 14,500円 "組み合わせ一覧 モーター ギヤヘッド ドライバ 接続ケーブル 可動接続ケーブル 品名 品名 品名 品名 BL2M425KC-GN 4GN□K CC010B2◇ CC020B2◇ BLSD-K CC030B2◇ BL2M540KC-GN 5GN□K CC050B2◇ CC070B2◇ BL2M590KC-GE 5GE□S CC100B2◇ ● 品名中の□には、減速比を表す数字が入ります。 品名中の◇には、F（接続ケーブル）またはR（可動接続ケーブル）が入ります。 13

"仕様 モーター BL2M425KC-GN BL2M540KC-GN BL2M590KC-GE 品名 ギヤヘッド 4GN□K 5GN□K 5GE□S ドライバ BLSD-K 定格出力（連続） W 25 40 90 定格電圧 V DC24 電圧許容範囲 ±10 % 電源入力 定格入力電流 A 1.6 2.4 5.3 最大入力電流✽1 A 1.（8 2.2） 3.（2 4.0） 6.（1 7.1） 定格回転速度 r/min 1200 速度制御範囲 r/min 100∼2000✽2 定格トルク N·m 0.199 0.319 0.717 ローター慣性モーメントJ ×10-4kg·m2 0.25 0.62 0.62 対負荷 ±0.2 % 以下：条件　0∼定格トルク、定格回転速度、定格電圧、常温 速度変動率 対電圧 ±0.2 % 以下：条件　定格電圧±10 %、定格回転速度、無負荷、常温 対温度 ±0.2 % 以下：条件　使用周囲温度0∼+50 ˚C、定格回転速度、無負荷、定格電圧 ✽ 1（ 　）内の値は、10 mの接続ケーブルを使用した場合の値です。 ✽ 2 出荷時の回転速度は1500 r/minまたは1800 r/min（スイッチ切替）です。サポートソフトMEXE02で回転速度の設定を変更できます。 ● 各仕様、特性はモーター単体時の値です。 ● 品名中の□には、減速比を表す数字が入ります。 "ギヤヘッド出力軸の回転方向・回転速度 減速比 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 25 W、40 W モーターと同方向 モーターと 逆方向 モーターと同方向 回転方向 90 W モーターと同方向 モーターと 逆方向 モーターと同方向 モーターと 逆方向 出力軸 100 r/min時 33 28 20 17 13 11 8 6.7 5.6 4 3.3 2.8 2 1.7 1.3 1.1 1 0.8 0.7 0.6 回転速度 ［r/min］✽ 2000 r/min時 667 556 400 333 267 222 160 133 111 80 67 56 40 33 27 22 20 17 13 11 ✽ 出力軸の回転速度は、回転速度を減速比で割った値です。 "許容トルク 単位：N·m 減速比 出力 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 100∼1200 r/min時 0.48 0.58 0.8 0.96 1.2 1.4 2 2.4 2.9 3.6 4.3 5.2 6.5 7.8 8 8 8 8 8 8 25 W 2000 r/min時 0.29 0.34 0.48 0.58 0.72 0.87 1.2 1.4 1.7 2.1 2.6 3.1 3.9 4.7 5.9 7.1 7.9 8 8 8 100∼1200 r/min時 0.8 0.9 1.2 1.5 1.9 2.3 3.2 3.8 4.6 5.8 6.9 8.3 10 10 10 10 10 10 10 10 40 W 2000 r/min時 0.46 0.55 0.77 0.92 1.1 1.3 1.9 2.3 2.7 3.4 4.1 5 6.3 7.5 9.4 10 10 10 10 10 100∼1200 r/min時 1.7 2 2.9 3.4 4.3 5.2 6.5 7.8 9.4 11.8 14.1 17 20 20 20 20 20 20 20 20 90 W 2000 r/min時 1 1.2 1.7 2 2.6 3.1 3.9 4.7 5.6 7 8.5 10.2 14.1 17 19 20 20 20 20 20 "許容慣性モーメントJ 単位：×10-4kg·m2 減速比 出力 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 25 W 2.8 4.1 7.8 11.2 25.2 48.5 69.8 101 194 279 402 775 775 775 775 775 775 775 775 775 40 W 6.8 9.8 18.8 27 42.2 60.8 117 169 243 469 675 972 1880 1880 1880 1880 1880 1880 1880 1880 90 W 9.9 14.3 27.5 39.6 61.9 89.1 172 248 356 688 990 1430 2750 2750 2750 2750 2750 2750 2750 2750 "許容ラジアル荷重・許容アキシアル荷重 許容ラジアル荷重 許容アキシアル荷重 出力 減速比 出力軸先端から 出力軸先端から 10 mm 20 mm N N N 3～18 100 150 25 W 50 25～180 200 300 3～18 250 350 40 W 100 25～180 300 450 3～9 400 500 90 W 12.5～18 450 600 150 25～180 500 700 14

"回転速度―トルク特性 連続運転領域：連続運転が可能な領域です。 ● 25 W 定格トルク 0.199 0.12 連続運転領域 0 100 1200 2000 回転速度 [r/min] ● 40 W 定格トルク 0.319 0.191 連続運転領域 0 100 1200 2000 回転速度 [r/min] ● 90 W 定格トルク 0.717 0.43 連続運転領域 0 100 1200 2000 回転速度 [r/min] ● 各仕様、特性はモーター単体時の値です。回転速度―トルク特性は定格電圧時の値です。 15 トルク [N∙m] トルク [N∙m] トルク [N∙m]

"共通仕様 項目 仕様 25 W、40 W、90 W：100∼2000 r/min 30 W、60 W、120 W：100∼4000 r/min 制御範囲 出荷時は、以下の回転速度に設定されています。 回転速度 　1500 r/min（「機能設定スイッチ：SPD（SPEED）」が「SPD0」側のとき） 　1800 r/min（「機能設定スイッチ：SPD（SPEED）」が「SPD1」側のとき） 設定方法 サポートソフトMEXE02 制御範囲 100～30000 ms（出荷時設定：1000 ms） 加速時間・減速時間 設定方法 サポートソフトMEXE02 入力信号 入力2点 フォトカプラ入力方式　DC24 V（−15～+20 %） 出力信号 出力2点 フォトカプラ・オープンコレクタ出力　DC4.5～30 V　電流10 mA以下 インフォメーション インフォメーションが発生すると、INFO出力がONになり、PWR/SYS LEDが青色に点滅します。 モーターの運転は継続します。 アラーム アラームが発生すると、ALM-B出力がOFFになり、モーターが停止します。 同時にPWR/SYS LEDが赤色に点滅します。 最大延長距離 モーター・ドライバ間　10.5 m（別売りの接続ケーブル使用時） 時間定格 連続 "一般仕様 項目 モーター ドライバ 絶縁抵抗 常温常湿において連続運転後、コイルとケース間をDC500 Vメ 常温常湿において連続運転後、放熱板と電源入力端子間を ガーで測定した値が100 MΩ以上あります。 DC500 Vメガーで測定した値が100 MΩ以上あります。 絶縁耐圧 常温常湿において連続運転後、コイルとケース間に50 Hz、 常温常湿において連続運転後、放熱板と電源入力端子間に AC0.5 kVを1 分間印加しても異常を認めません。 50 Hz、AC0.5 kVを1分間印加しても異常を認めません。 放熱板✽1に装着し、常温常湿において定格連続運転後、熱電対 常温常湿において定格連続運転後、熱電対法で放熱板の温度 温度上昇 法でケース表面の温度上昇を測定した値が30˚C以下（90 Wタイ 上昇を測定した値が50 ˚C以下です。 プは50 ˚C以下）です。 周囲温度 0∼+40 ˚C（凍結のないこと） 0∼+50 ˚C（凍結のないこと）✽2 周囲湿度 85 %以下（結露のないこと） 標高 海抜1000 m以下 使用環境 雰囲気 腐食性ガス、塵埃のないこと。水、油がかからないこと。放射性物質、磁場、真空などの特殊環境での使用は不可。 振動 連続的な振動や過度の衝撃が加わらないこと　JIS C 60068-2-6　正弦波振動試験方法に準拠 周波数範囲：10∼55 Hz、片振幅：0.15 mm　掃引方向：3方向（X、Y、Z）　掃引回数：20 回 周囲温度 −25∼+70 ˚C（凍結のないこと） 保存環境✽3 周囲湿度 85 %以下（結露のないこと） 標高 海抜3000 m以下 雰囲気 腐食性ガス、塵埃のないこと。水、油がかからないこと。放射性物質、磁場、真空などの特殊環境での使用は不可。 耐熱クラス EN規格：12（0 E） − 保護等級 25 W、40 W、90 W：IP4（0 取付面、コネクタ部を除く） 30 W、60 W、120 W：IP6（5 取付面、コネクタ部を除く） IP20 ✽ 1 放熱板（材質：アルミニウム）のサイズは以下の通りです。 出力 サイズ（mm） 厚さ（mm） 30 W 115×115 25 W、60 W 135×135 5 40 W、90 W、120 W 200×200 丸シャフトタイプは、モーターケース表面温度が90 ˚C以下になるように、放熱板に取り付けてください。 ✽ 2 ドライバを密着取付で設置する場合、周囲温度0∼+40 ˚Cで使用してください。 ✽ 3 保存環境は、輸送中を含めた短期間の値です。 ご注意 ● モーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。 16

"外形図 （単位 mm） モーター単体、ギヤヘッド単体の外形図です。 モーターとギヤヘッドを組み付けると右図のようになります。 〈組み付けイメージ〉 ①モーター ②平行軸ギヤヘッド ● 25 W ①モーター ②平行軸ギヤヘッド 品名 質量 CAD 品名 減速比 質量 L CAD kg kg 3～18 32 0.45 A1895A BL2M425KC-GN 0.8 A1887-GN 4GN □K 25～36 0.58 42.5 A1895B 50～180 0.63 ①モーター 42 13.5±1 80 8 2 4×ϕ6.5Thru ±0 ϕ94 .5 GN Type Pinion Shaft 31 Motor Cable ϕ9 5557-08R-210 (Molex) ②平行軸ギヤヘッド 80 L 32±1 4×ϕ5.5 Thru 3 2.5+0.1 0 25 4±0.5 ϕ9 Parallel Key (Included) 25± 2 4 0 0. −0.030 ● 品名中の□には、減速比を表す数字が入ります。 17 11 80 4 0 ϕ −0.030 10 0 −0.015(h7) 15±0.5 ϕ34 4+0.040 0 520 0 ϕ73−0.030(h7) 80 80

● 40 W ①モーター ②平行軸ギヤヘッド 品名 質量 CAD 品名 減速比 質量 L CAD kg kg 3～18 42 0.77 A1896A BL2M540KC-GN 1.4 A1888-GN 5GN □K 25～36 1.1 60 A1896B 50～180 1.2 ①モーター 57 18±1 90 10 2 4×ϕ8.5Thru ±0.5 ϕ104 GN Type Pinion Shaft 31 Motor Cable ϕ9 5557-08R-210 (Molex) ②平行軸ギヤヘッド 90 L 32 4×ϕ6.5 Thru ±1 3 2.5+0.1 0 25 0.5 ϕ104± Parallel Key (Included) 25 4 0 ±0.2 −0.030 ● 品名中の□には、減速比を表す数字が入ります。 18 11 90 4 0 0 −0.030 ϕ12−0.018(h7) 18±0.5 ϕ36 4 +0.040 0 520 0 ϕ83−0.035(h7) 90 90

● 90 W ①モーター ②平行軸ギヤヘッド 品名 質量 CAD 品名 減速比 質量 L CAD kg kg 3～9 1.0 12.5～18 3 1.3 A1897 BL2M590KC-GE 1.4 A1888-GE 5GE □S 25～60 1.4 75～180 7 1.5 A1898 ①モーター 57 21±1 90 10 2 4×ϕ8.5Thru ϕ104±0.5 GE Type Pinion Shaft 31 Motor Cable ϕ9 5557-08R-210 (Molex) ②平行軸ギヤヘッド 65 38±1 90 L 4×ϕ6.5 Thru 29 3+0.1 0 25 A 0.5 ϕ104± A Parallel Key (Included) A-A 10 25 5 0 3 ±0.2 −0.030 M5 ● ドライバ BLSD-K 質量：0.13 kg CAD：A1899 25 (50) 70 ϕ4.5 Thru 1.5 4.5 ● 品名中の□には、減速比を表す数字が入ります。 19 147 130 9 5 0 −0.030 11 90 0 ϕ15−0.018(h7) 18±0.5 ϕ34 520 5+0.040 0 0 ϕ83−0.035(h7) 140 4 (95.5) 90 90
