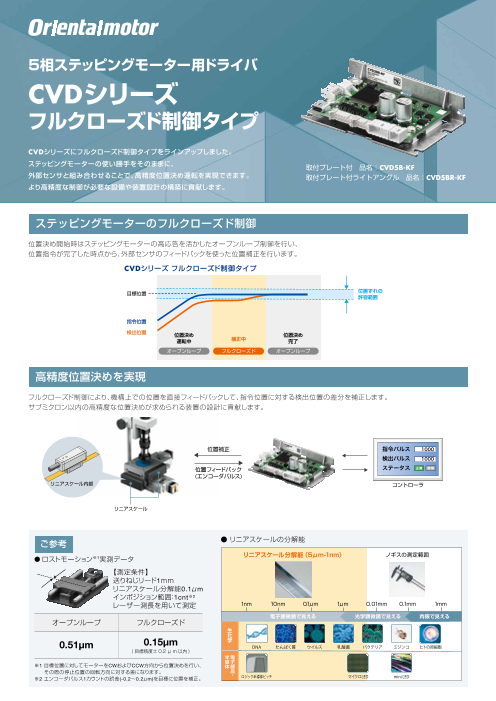

Page1
5相ステッピングモーター用ドライバ
CVDシリーズ
フルクローズド制御タイプ
CVDシリーズにフルクローズド制御タイプをラインアップしました。
ステッピングモーターの使い勝手をそのままに、 取付プレート付 品名 : CVD5B-KF
外部センサと組み合わせることで、高精度位置決め運転を実現できます。 取付プレート付ライトアングル 品名 : CVD5BR-KF
より高精度な制御が必要な設備や装置設計の構築に貢献します。 定価 : 各49,200円
ステッピングモーターのフルクローズド制御
位置決め開始時はステッピングモーターの高応答を活かしたオープンループ制御を行い、
位置指令が完了した時点から、外部センサのフィードバックを使った位置補正を行います。
CVDシリーズ フルクローズド制御タイプ
目標位置 位置ずれの
許容範囲
指令位置
検出位置 位置決め 位置決め
運転中 補正中 完了
オープンループ フルクローズド オープンループ
高精度位置決めを実現
フルクローズド制御により、機構上での位置を直接フィードバックして、指令位置に対する検出位置の差分を補正します。
サブミクロン以内の高精度な位置決めが求められる装置の設計に貢献します。
位置補正 指令パルス 1000
検出パルス 1000
位置フィードバック ステータス 正常 異常
(エンコーダパルス)
リニアスケール内部 コントローラ
リニアスケール
ご参考 ● リニアスケールの分解能
リニアスケール分解能(5μm-1nm) ノギスの測定範囲
● ロストモーション※1実測データ
【測定条件】
送りねじリード1mm
リニアスケール分解能0.1μm
インポジション範囲:1cnt※2
レーザー測長を用いて測定 1nm 10nm 0.1μm 1μm 0.01mm 0.1mm 1mm
電子顕微鏡で見える 光学顕微鏡で見える 肉眼で見える
オープンループ フルクローズド
生
化
学
0.51μm 0.15μm
DNA たんぱく質 ウイルス 乳酸菌 バクテリア ミジンコ ヒトの卵細胞
( 目標精度± 0.2 μm以内 )
半電
導子
※1 目標位置に対してモーターをCWおよびCCW方向から位置決めを行い、 体部
その際の停止位置の回転方向に対する差になります。 品
・
※2 エンコーダパルス1カウントの誤差(-0.2~0.2μm)を目標に位置を補正。 ロジック半導体ピッチ マイクロLED mini LED
Page2
ステッピングモーターでゲイン調整不要・ハンチングなし
ゲイン調整が不要
サーボモーターのように機構にあわせたゲイン調整が不要です。
常にエンコーダのフィードバックを利用した位置決め運転をしないため、
ベルトプーリーやカムなど機構や負荷にあわせた調整が不要になります。
ハンチングなしで停止位置を保持
位置決め完了時にハンチングがなく、モーター自身の保持力によって停止します。
停止時に振動があると困る用途に最適です。
ベルトプーリーでもゲイン調整の
手間がなく、高精度な位置決め
機構に合わせた各種外部センサに対応
各社各種のセンサに対応しており、機構に応じたセンサ種類からのフィードバックを使用できます。
共通のドライバサイズと設置方法
お客様のドライバ設置方法に合わせて、コネクタの向き違いのドライバをご用意しています。
CVDシリーズ共通の取付プレートを使用しており、同一の取付穴ピッチになります。
設置例 ドライバを縦に並べて設置する
コネクタの向きが基板に対して
横向きになります。周辺機器と
してDINレール取付金具や回
52.5mm 路製品カバーをご用意していま
す。
24.5mm
85mm 設置例 ドライバを平置きに設置する
コネクタの向きが基板に対して
取付プレート付ライトアングル 上向きになります。
Page3
システム構成
サポートソフト
MEXE02
エンコーダカウンタ タッチパネル
上位制御機器
RS-485通信による
パルス列制御、I/O モニタリング
モーター
5相 PKPシリーズ PKP
号機設定
スイッチ
テーブル 終端抵抗
スイッチ
エンコーダ入力 ABZ相、
エンコーダ用DC5V電源
・リニアスケールまたはロータリーエンコーダ
DC24V
電源
ドライバ仕様
ドライバ品名 CVD5B-KF、CVD5BR-KF
駆動方式 マイクロステップ駆動 バイポーラ定電流方式
電源電圧 DC24V±10%
入力電流 0.6~3.0A*
DC3~5.25 V
最大入力パルス周波数
パルス入力
ラインドライバ出力:1 MHz(デューティ50 %時)
オープンコレクタ出力:250 kHz(デューティ50 %時)
制御入力 DC4.5~5.25 V
制御出力 DC30 V以下(出力飽和電圧 :最大0.5 V)
10 mA 以下
インターフェイス
• 入力形式:インクリメンタル(A相、B相、Z相)
• カウント方式:90度位相差入力
エンコーダ入力 • 逓倍数:1逓倍 /2逓倍 /4逓倍
• 入力周波数:最大4.0MHz(A相、B相それぞれの周波数)
• インターフェイス:差動レシーバ(26C32相当)
エンコーダ入力用5V電源出力 300 mA以下
フィールドネットワーク Modbus RTU(RS-485通信)
*組 み合わせる製品によって異なります。
Page4
適用モーター 一覧
ドライバ品名 適用モーター
モーター 入力電流
取付プレート付 取付プレート付 駆動電流 (A)
ライトアングル 適用シリーズ 品名
0.35A/相 0.6 PKP52□MN03
0.75A/相 1.4 PKP52□MN07
5相ステッピングモーター
1.2A/相 1.7 PKP52□N12
PKPシリーズ
1.8A/相 2.8 PKP54□MN、PKP54□N18■2、PKP54□N18■
2.4A/相 3.0 PKP56□FMN、PKP56□FN24■2
0.35A/相 0.6 PK513、PK52□P
CVD5B-KF CVD5BR-KF 5相ステッピングモーター
0.75A/相 1.4 PK52□H、PK54
PKシリーズ □
1.4A/相 1.8 PK56□
中空ロータリーアクチュエータ
0.75A/相 1.4 DHシリーズ DHM28PAK2、DHM42PAK
0.35A/相 0.6 DRLM20
コンパクト電動シリンダ
0.75A/相 1.4 DRLM28、DRLM42
DRLⅡシリーズ
1.4A/相 1.8 DRLM60
品名の一部を記載しています。ここに記載されている品名が含まれる製品と組み合わせることができます。
ただし、エンコーダ付を除く。
品名の□には、モーターケースの長さを表わす数字が入ります。
品名の■には、形状を表わすA(片軸)またはB(両軸)が入ります。
一般仕様
周囲温度 0~+50 °C(凍結しないこと)
使用環境(動作時) 周囲湿度 85 %以下(結露しないこと)
雰囲気 腐食性ガス、塵埃がないこと。 水、油が直接かからないこと。
RS-485通信(Modbus RTU)にも対応
・RS-485通信で、運転データ、パラメータの設定、運転指令の入力が可能です。
・リモートI/Oを使用することで省配線、省スペースを実現します。
・検出位置、アラーム情報、ドライバ温度などをモニタできます。
電気的特性 EIA-485 準拠
ツイストペア線を使用し、総延長距離を3mまでとする。
通信方式 半二重通信
調歩同期方式(データ :8ビット、ストップビット :1ビット /2ビット、パリティ:なし /偶数 /奇数)
伝送速度 9,600bps/19,200bps/38,400bps/57,600bps/115,200bps/230,400bps から選択
プロトコル Modbus RTUモード
接続形態 上位制御機器1台に対して最大31台まで接続できます。
