加熱処理や成型など「樹脂加工」に関わるすべての方へ！素早い加熱と特定の波長で品質・生産性が向上「中赤外線ヒーター」
製品カタログ
素早い加熱と特定の波長で品質・生産性が向上「中赤外線ヒーター」
自動車部品で数多く使用される樹脂加工品。
成型、金属への樹脂塗装、かしめ、真空成型などの加熱工程で使用するヒーターの性能を見直すだけで、生産性や品質、電力消費量が改善できます。
樹脂加工に特化した「中赤外線ヒーター」について、波長の特長や置き換えのメリット、アプリケーション例を解説した資料です。
本資料のウェビナーは以下よりご覧ください。
＞https://tv.aperza.com/watch/823
このカタログについて
| ドキュメント名 | 加熱処理や成型など「樹脂加工」に関わるすべての方へ！素早い加熱と特定の波長で品質・生産性が向上「中赤外線ヒーター」 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ライスター・テクノロジーズ (この企業の取り扱いカタログ一覧) |

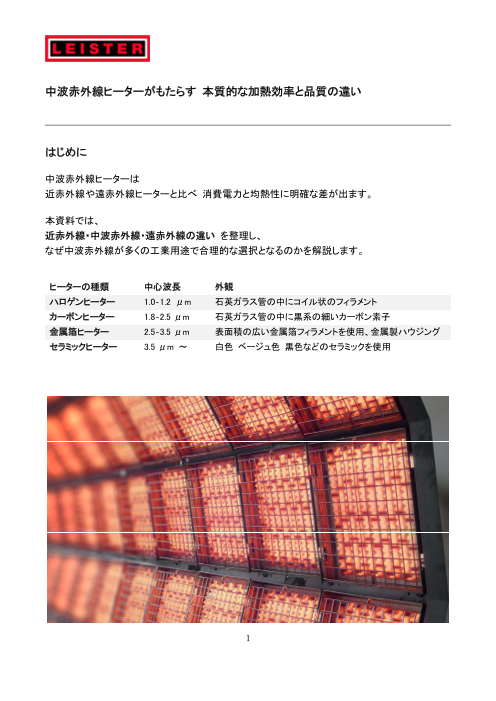

この企業の関連カタログ
製品カタログ
株式会社ライスター・テクノロジーズ
このカタログの内容
Page1
基礎知識
素早い加熱と特定の波⻑で
品質・⽣産性が向上「中⾚外線ヒーター」
加熱処理や成型など
「樹脂加⼯」に関わるすべての⽅へ！
Page2
ゲスト紹介
2
Page3
株式会社ライスター・テクノロジーズ
PH営業部⾨ 部⻑
鈴⽊信昭
3
Page4
会社概要
l スイスが本社で、１９４９年設⽴
l 世界に１３０か国余の代理店と８⼦会社、従業員９００⼈
l 3つのブランドーLEISTER, Weldy, Krelus
l 取扱製品：
熱⾵溶接機、⼯業⽤ヒーター、レーザー溶着装置、ヒートガン、IRヒーター
4
Page5
01 中⾚外線とは？
02 樹脂加⼯で「中⾚外線ヒーター」を使うメリットは？
03 ライスターの「中⾚外線ヒーター」について知りたい
04 アプリケーション例を教えてください
5
Page6
01 中⾚外線とは？
6
Page7
a. 波⻑に関して
電磁波のエネルギースペクトル（放射線）
UV
短波⻑ 視認 ⾚外線
0,8〜1,4μm＝1800℃〜3000℃ レーザー熱 輻射熱(放射熱)
紫外線 視認 ⾚外線 マ イ ク ロ波
中波⻑ （KRELUS） 波⻑(λ)
1.4〜3.0μm = 450℃〜1800℃ 1 10 100 1 10 100 1
⻑波⻑ 短波⻑ 中波⻑ ⻑波⻑
>3.0μm以上＝450℃以下 0,8 1,4 3
[µm]
波⻑(λ)
7
7
Page8
a. 波⻑に関して
1.0 1750°C
0.9
0.8
0.7 1550°C
0.6
1200°C
0.5
900°C (KRELUS)
0.4
各＠ 50 kW/m2
0.3 (異なる放射温度)
0.2
0.1
0
0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8
波⻑λ ［ μ m ］ 8
8
相対強度
Page9
b-ⅰ. 樹脂に適した波⻑
•中波⻑の⾚外線はほとんどの熱可
塑性プラスチックに最も効果的な
波⻑
•クレラスヒー ターは、それらのプラス
チックの熱吸収範囲内にピークの波⻑を ポリエステル
持っています ポリマイド
ポリカー ボネー ト
アクリル
•ピー クが低く て も⾼効率の吸熱が可能 PVC
アセテー ト
ポリエチレン
ABS
ポリオレフィン
ポリエステル
⽔
紙 (⽩⾊)
波⻑λ ［ μ m ］
9
9
Page10
02 樹脂加⼯で「中⾚外線ヒーター」を
使うメリットは？
10
Page11
1
8
a. ヒーターの⽴ち上がり
加熱/冷却 グラフ材質:TEPEX® 104-RG600(1) -47% ブラック 0.5mm KRELUS ⾚外線ヒーター 出⼒: 40kW/m²
250
200
150 -上⾯からの⽚⾯加熱は最⾼225℃ま で
- 裏⾯温度 218℃
- ク レ ラ ス IR 40 kW/m² (使⽤時)
-消費電⼒: 約17秒 = 100%/
100 -温度保持消費電⼒: 約15-20%
- 素材と IRの距離 = 110 mm
- 処理時間 = 約3秒
-環境温度での冷却
50
0
時間t [sec]
sensor bottom sensor top sensor cooling down top side
11
温度 T [°C]
0
5
10
15
20
25
30
35
40
45
Page12
2
1
b. 均⼀に温められる（⽯英管遠⾚ヒーターと⽐較）
⽯英管(クォーツ)ヒーターと クレルス IRヒーター の違い (材料: コ ン ポ ジ ッ ト 複合材: GF/PA/3mm)
* 温度状態: 不均⼀なヒーティング
⽯英管ヒ ー タ ー
⽯英管(クォーツ)
ヒーター • キ ャ パ シ テ ィ ー = 80 kW/m2
• 加熱時間 ＝ 35秒
* 温度状態: 均⼀なヒーティング
ク レ ル ス IRヒ ー タ ー
クレルス IRヒータ • キ ャ パ シ テ ィ ー = 40 kW/m2
• 加熱時間 ＝ 35 秒
Thermographic comarison by KraussMaffei
12
Page13
1
8
メリット
•寿命が⻑い10-20年、遠⾚ヒーターは数年
•⾦属に樹脂がコーティングされている場合：遠⾚ヒーターだと⾦属
も加熱、中⾚外なら樹脂のみ加熱
13
Page14
03 ライスターの「中⾚外線ヒーター」
について知りたい
14
Page15
KRELUS スタンドヒーター
主な特徴
・ 頑丈な⾦属製ハウジング (ステンレス鋼)
・ 丈夫なフ ォ イ ル (電熱線)（ニッケル合⾦製）
・ 中波⻑放射
・ パ イ ロ メ ー タ に よ る ⾮常に短い応答時間で正確な温度制御
23.01.2023 10
15
Page16
1
1
各種モデル
モジュール ⼨法[mm]
名称 / タイプ タテ×ヨコ ×厚 出⼒ [kW] 電圧[V]
さ
MINI(ミニ) 1,3 / 1,7 / 2,0 / 2,5 /
G14-25 M 248 × 248 × 65 3,1 / 3,6 200 ̶ 240
MINI(ミニ) 1,3 / 1,7 / 2,0 / 2,5 /
G7-50 M 496 × 123 × 65 3,1 / 3,6 200 ̶ 240
MINI-MINI(ミ
ニー
ミニ)
G14-25 MM 248 × 123 × 65 1,0 200 ̶ 240
MINI-MINI(ミ
ニー
ミニ)
G9-40 MM 398 × 79 × 65 1,0 200 ̶ 240
16
Page17
1
2
各種モデル « 特殊電圧・超⼩型ヒーター»
モジュール ⼨法[mm]
名称 / タイプ タテ×ヨコ ×厚 出⼒[kW] 電圧 [V]
さ
SUPER-MINI（
スー
パーミニ）
G11-12 SM 123 × 123 × 50 0,54 / 0,96 77
SUPER-MINI（
スー
パーミニ）
G5-25 SM 248 × 61 × 50 0,54 / 0,96 77
MICRO（
マイクロ
）
G3-12 123 × 37 × 36 0,26 21
MICRO（
マイクロ
）
G3-6 61 × 37 × 36 0,13 10,5
17
Page18
1
3
カスタムメード⼤型ヒーター
18
Page19
1
4
カスタムメードヒーター
19
Page20
2
2
クレルスIRヒーターの利点
カテゴリー クレルスの特⻑ お客様への利点
波⻑ ⽔、紙、プラスチック、ガラス等、ほとんどの • ほとんどの熱可塑性樹脂は 2.5〜 3.5 µmの波
有機材料に最適な中波⻑ ⻑を吸収します。
特にプラスチックに最適 • 熱可塑性樹脂だけでなく、他の多くの製品に
（中波⻑ 2.5μm〜 7.5 µm） も対応します。
⾚外線 • 全⾯での加熱が可能です。 • 製品全体に均⼀に加熱できます。
• コールドスポットやストライプスポットはあ
りません。
• 加熱を⾏う部分の最適な設計が可能です。
• リフレクターが不要です。
カスタムメード • ヒーターは、お客様の条件に合わせて正確に⼨ • ヒーターは加熱する製品の形状に合わせて正
法を決めることができます。 確に設計が可能です。
• ヒーターの⻑さは最⼤ 6 mまで可能です。 • 必要な部分だけの加熱ができます。
• 装置・設備内のスペースを有効に使⽤できま
す。
メンテナンス/ • 実質的にメンテナンスは不要です。 • 短期間で費⽤対効果が期待できます。
スペアーパーツ • 電気フォイル単体は⾮常に耐久性があり、最⼤ • 万が⼀、破損・損傷した場合、加熱フォイル
35,000時間まで交換不要です。 は簡単に交換できます
• 電気接続部は、⾼い耐熱性を持つ素材で作ら
• フォイルの交換が可能です。 れています。
20
