I-PEX　FPCコネクタ　総合カタログ

ZenShield® Full EMI Shield 高温対応 (105-125ºC) 自動挿入 EVAFLEX® Series すべてのEVAFLEX®製品にメカニカルロックとホールドダウンを採用 - オートロック FFC/FPC コネクタ* 製品写真をクリックすると、製品紹介ページがご覧いただけます Product Name EVAFLEX® 5-HD EVAFLEX® 5-SE-G VT EVAFLEX® 5-SE-G HT EVAFLEX® 5-VS EVAFLEX® 5-VS TYPE CH EVAFLEX® 5-SE EVAFLEX® 5-SE VT EVAFLEX® 5 Feature ZenShield® フルシールド PCパネル業界標準フットプリント 片手操作対応、オートロックコネクタ TVパネル業界標準フットプリント 高速伝送対応 (10+Gbps) シールド無し シールド無し 互換シールド付き 互換シールド付き 高速伝送対応ホールドダウン(グラウンド) 付き (4 Gbps) 垂直嵌合タイプ 縦型嵌合タイプ FFC/FPC connector 高速伝送 (10 Gbps) 高速伝送対応 (16 Gbps) Part number 20952 20799 20899 20535 20720 20526 20539 20818 Un-lock mechanism Open top cover Press the release button Push on top Push down on the shell Push down 2 buttons Press the release button Push down 2 buttons Mating Type Horizontal Vertical Horizontal Horizontal Horizontal Vertical Horizontal Pitch (mm) 0.5 Pin Range 10 - 40 20 - 60 10 – 50 10 – 60 10 – 80 21 – 51 10, 15, 22, 30, 40, 16, 22, 24, 26, 30, 40, count Available 24 20, 30, 40, 50, 60 30, 50 10, 15, 20, 24, 30, 40, 50 41, 51 45, 50, 60 45, 50, 60, 80 Height 2.00 +/- 0.20 6.6 +/- 0.30 3.65 +/- 0.20 1.90 +/- 0.10 2.40 +/- 0.20 6.00 +/- 0.30 4.75 +/- 0.15 Size Width formula 5.2 + (0.5*?p) 8.00 + (0.5*?p) 8.00 + (0.5*?p) 6.25 + (0.5*?p) 13.10 + (0.5*?p) 11.5 + (0.5*?p) 12.35 + (0.5*?p) (mm) Depth 8.43 +/- 0.30 3.90 +/- 0.20 7.00 +/- 0.30 4.95 +/- 0.20 5.90 +/- 0.20 4.50 +/- 0.20 5.95 +/- 0.20 Wiping length (mm) 1.00 1.20 1.10 1.45 1.20 1.75 FFC/FPC 4.30 5.35 3.30 3.80 4.20 4.30 insertion depth (mm) FFC/FPC type Shielded FFC Shielded FFC, Non-shielded FFC/FPC Non-shielded FFC/FPC Shielded FFC FPC : 0.30 +/- 0.03 FFC/FPC thickness (mm) 0.33 +/- 0.03 0.30 +/- 0.03 0.33 +/- 0.03 0.30 +/- 0.05 0.33 +/- 0.03 FFC : 0.30+/- 0.05 Contact point Top Signal contact tail side Bottom Top Top Signal contact tail side Lower Compatibility Original CABLINE®-VS Original FI-R (Footprint pattern) Current rating 0.30A/pin 0.35A/pin 0.30A/pin 0.35A/pin 0.30A/pin USB4 (20 Gbps/lane) USB 3.1 Gen 2 Performance (10 Gbps) USB 3.1 eDP (2.7 Gbps) V-By-One HS 1.4 (4 USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) V-By-One HS 1.4 (4 eDP HBR2 (5.4 Gbps) Gbps) USCAR II Vibration & Shock eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi LVDS (Reference only) Gen 1 (5 Gbps) V-By-One HS 1.4 (4 Gbps) V-By-One US (16 Gbps) V1 standards USCAR II Vibration & Shock V1 Gbps) 233~358K (-40ºC~+85ºC) 85%RH 233~358K (-40ºC~+85ºC) 233~398K (-40ºC~+125ºC) 85%RH 233~358K (-40ºC~+85ºC) 85%RH 233~358K (-40ºC~+85ºC) 85%RH Operating condition 233~398K (-40ºC ~ +125ºC) 85%RH max. 233~378k (-40°C~+105°C) 85%RH max max. 85%RH max. max. max. max. 1 Copyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

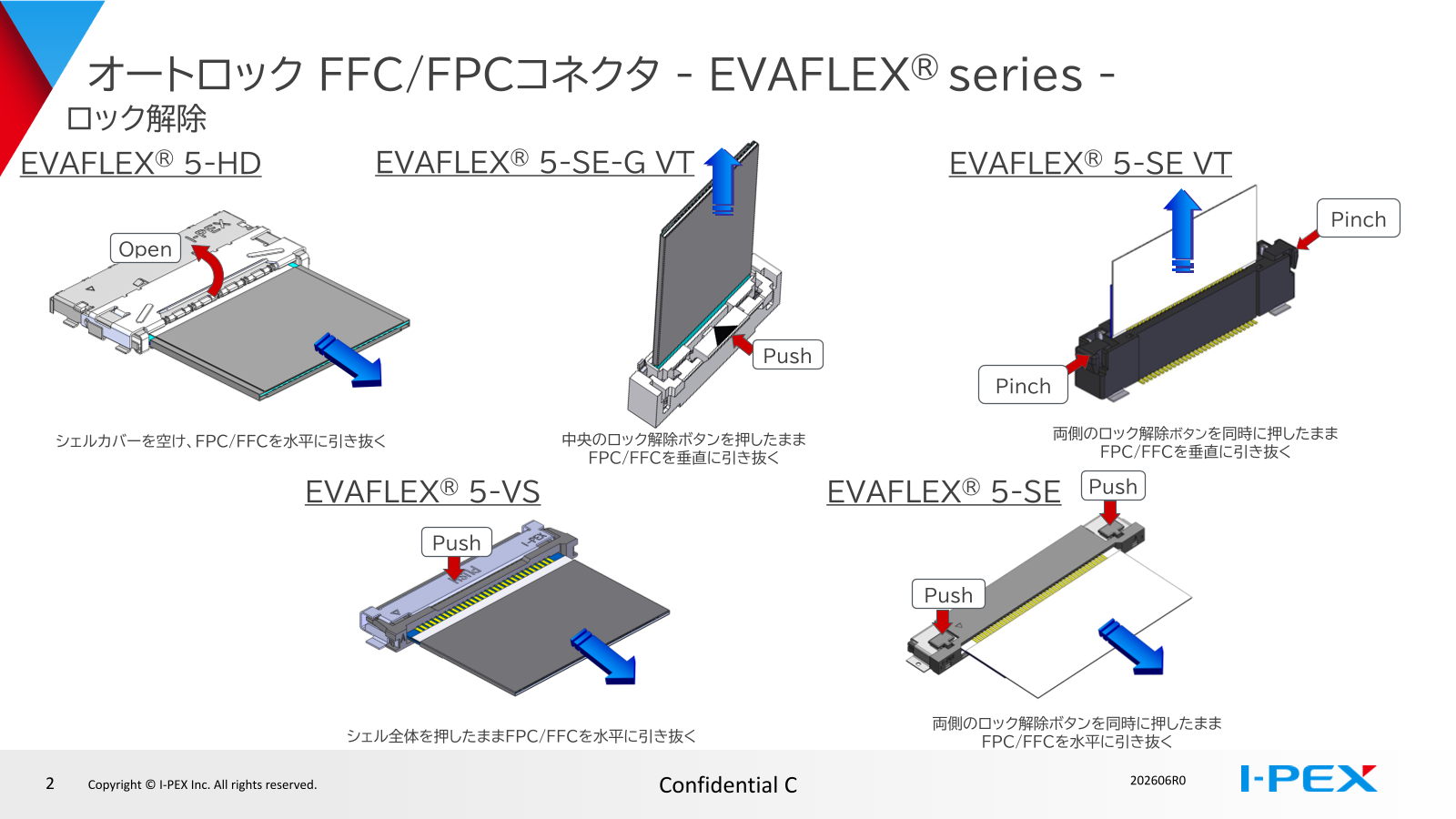

オートロック FFC/FPC コネクタ - EVAFLEX® series - ロック解除 EVAFLEX® 5 EVAFLEX® 5-SE VT EVAFLEX® 5-SE-G VT Push Pinch Push Push Pinch 2個のボタンを同時に押し下げた状態を維持し、 両側のロック解除ボタンを同時に押したまま 中央のロック解除ボタンを押したまま 青矢印の方向にShield FFCを引き抜く FFC/FPCを垂直に引き抜く FFC/FPCを垂直に引き抜く EVAFLEX® 5-VS EVAFLEX® 5-SE Push EVAFLEX® 5-SE-G HT Push Push Push 両側のロック解除ボタンを同時に押したまま シェル全体をおしたままFFC/FPCを水平に引き抜く 中央のロック解除ボタンを押したまま FFC/FPCを水平に引き抜く FFC/FPCを垂直に引き抜く 2 Copyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

EVAFLEX® 5-SE-G VT and GHT 同一FFC端末形状採用 Vertical typeとHorizontal typeでFFC端末形状を統一し共用可能となっております。 FFC 先端形状共通 3 Copyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

EVAFLEX® 5 シリーズサポートFFCメーカー 住友電気工業株式会社 http://www.sei.co.jp/ewp/J/ 東京特殊電線株式会社 http://www.totoku.co.jp/ 日立金属株式会社 https://www.hitachi-metals.co.jp/ 坂東電線株式会社 http://www.bew.co.jp/ Alysium-Tech GmbH http://www.alysium-tech.com/product/components/ffc_-_fpc_connectors 4 Copyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

メカニカルロック ホールドダウン 高温対応 (105-125ºC) 自動挿入 MINIFLEX® Series - FPC/FFC コネクタ * 特記がないものはすべてバックフリップタイプ 製品写真をクリックすると、各製品紹介ページがご覧いただけます FN MINIFLEX® 3-BFNH MINIFLEX® MINIFLEX® MINIFLEX® 3-B Product Name 175-ST 2-BF Standard L L-HD LK L-LK L-LK-HD Standard L L-HD Feature 他社共通 省スペースタイプ 省スペースタイプ 操作性UP 操作性UP 操作性UP メカニカルロック 操作性UP 操作性UP 操作性UP フットプリントコンパチ 操作性UP 0.3 mm pitch 0.3 mm pitch 堅牢性 メカニカルロック メカニカルロック 堅牢性 堅牢性 品 Part Number 20622 20617 20527 20538 20982 20599 20584 20655 20613 20605 20660 Contact Pitch (mm) 0.175 0.2 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 Board Pitch (mm) 0.35 0.4 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 Range 7-31 (odd) 80-120 (even) 13-41 (odd) 33-65 (odd) 15-75 (odd) 9-37 (odd) 29-71 (odd) 11-57 (odd) 7-71 (odd) 33-71 (odd) 7-71 (odd) 13,15,17,19,21, 33,35,39,41, 9,11,13,15,17, Pin 7,9,11,21,23, 16, 19 80, 100, 120 23,25,27,29,31, 45,49,51,55, 51 19,21,23,25,27, 51,53,57,61,71 11, 40, 45 51, 61, 71 39 Count Available 31,35,39,41,45 33,35,37,39,41 57,61,65 29,31,33,35,37 * Please inquire for pin counts not listed as available or outside of the pin count range. Height (mm) 0.52+/-0.05 0.90+/-0.10 0.90+/-0.10 0.90+/-0.10 0.90+/-0.10 0.90+/-0.10 0.90+/-0.10 0.90+/-0.10 0.90+/-0.10 0.90+/-0.10 0.90+/-0.10 Width Formula (mm) 1.915+(0.175*?p) 1.5+(0.2*p) 0.9+(0.3*?p) 0.9+(0.3*?p) 1.5 + (0.3*?p) 2.1 + (0.3*?p) 2.1 + (0.3*?p) 2.7 + (0.3*?p) 1.5+(0.3*?p) 1.5+(0.3*?p) 2.1 + (0.3*?p) Depth Actuator Open 2.65 3.30 2.55 2.55 2.55 2.55 2.55 2.55 2.95 2.95 2.95 (mm) Actuator Close 3.0 4.5 3.0 3.5 3.5 3.0 3.5 3.5 3.15 3.5 3.5 Wiping Contact A 0.85 0.95 0.9 0.9 0.9 0.9 0.9 0.9 1.0 1.0 1.0 Length (mm) Contact B 0.40 0.45 0.45 0.45 0.45 0.45 0.45 0.45 0.45 0.45 0.45 FPC Insertion Depth (mm) 1.05 1.4 1.1 1.1 1.1 1.1 1.1 1.1 1.35 1.35 1.35 FPC Thickness (mm) 0.12+/-0.03 0.2+/-0.03 0.2+/-0.03 0.2+/-0.03 0.2+/-0.03 0.2+/-0.03 0.2+/-0.03 0.2+/-0.03 0.2+/-0.03 0.2+/-0.03 0.2+/-0.03 Current Rating 0.3A/pin 0.2A/pin 0.3A /pin 0.3A /pin 0.3A /pin 0.3A /pin 0.3A /pin 0.3A /pin 0.3A /pin 0.3A /pin 0.3A /pin Contact point Top Top and Bottom Top and Bottom Top and Bottom Top and Bottom Top and Bottom Top and Bottom Top and Bottom Top and Bottom Top and Bottom Top and Bottom Panasonic Y3B Foot Compatibility Original Original Original Original Original Original Original Original Panasonic Y3B Foot comp. Original comp. 5 Copyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

メカニカルロック ホールドダウン 高温対応 (105-125ºC) 自動挿入 MINIFLEX® Series - FPC/FFC コネクタ * 特記がないものはすべてバックフリップタイプ 製品写真をクリックすると、各製品紹介ページがご覧いただけます FF フロントフリップタイプ MINIFLEX® 5-BFN ll Product Name MINIFLEX® 4-ST DW-5 MINIFLEX® 5-FF Standard L LK Feature FF FPC/ 超低背0.4mm 高温125度 高温125度 高温125度 ディスクリートワイヤ 堅牢性 メカニカルロック 操作性UP メカニカルロック (AWG#34) Part Number 20588 20542 20586 20600 20597 / 20598 20647 Contact Pitch (mm) 0.4 0.5 0.5 0.5 0.5 0.5 Board Pitch (mm) 0.4 0.5 0.5 0.5 0.5 0.5 Range 4-15 4-30 (even) 32-60 (even) 4-28 (even) 6-20 (even) 10-80 (even) Pin 4,6,8,10,12,14,16,18,20, 4,6,8,10,12,14,16,18, 20,30,40,50, 4, 6, 8, 10, 12 32, 34, 40, 50, 54 6, 8, 10 Count Available 22,24,26,28,30 20,24 55,60,64,68 * Please inquire for pin counts not listed as available or outside of the pin count range. Height (mm) 0.50+/-0.05 1.0 +/-0.1 1.0 +/-0.1 1.0 +/-0.1 1.0 +/-0.1 2.55 +/-0.2 Rece: 3.7+(0.5*?p) Width Formula (mm) 1.9+(0.4*?p) 1.7+(0.5*?p) 1.7+(0.5*?p) 2.7+(0.5*?p) 4.9+(0.5*?p) Plug: 3.8+(0.5*?p) Mating FPC : 3.0 Actuator Open 2.7 3.0 3.0 3.0 6.4 Depth Mating PLUG CABLE : 4.9 (mm) Mating FPC : 3.5 Actuator Close 3.0 3.5 4.0 3.5 7.2 Mating PLUG CABLE : 5.39 Wiping Length (mm) 0.8 1.0 1.0 1.0 1.0 1.4 FPC Insertion Depth(mm) 1.00 1.3 1.3 1.3 1.3 4.15 FPC Thickness (mm) 0.12+/-0.03 0.3+/-0.05 0.3+/-0.05 0.3+/-0.05 0.2+/-0.03 0.3+/-0.05 FPC:0.5A /pin 0.4A /pin Current Rating 0.5A /pin (7A/conn.) 0.5A /pin (7A/conn.) 0.5A /pin (7A/conn.) DW(AWG#34) 0.5A /pin (6A/conn.) :0.7A/ pin Contact Point Top Top and Bottom Top and Bottom Top and Bottom Top and Bottom Bottom HRS FH28 Compatibility Original Original Original Original Original Foot/FPC pattern comp. 6 Copyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

もしもFPC未挿入状態でアクチュエータを操作してしまった場合・・・ *アクチュエータ閉じ状態でコネクタに温度変化を与えないでください。 アクチュエータ閉じ状態でコネクタをリフローはんだをしないでください。 FPC未挿入状 ◼ 充分にコネクタとして機能します 態でアクチュエータ操作した後からはFPC挿入力が高くなります。 極力FPC未挿入状態でのアクチュエータの開閉操作は行わないでください。 Contact gap graph (26p) (MINIFLEX® 5-BFN II) C/T 初期 C/T 一回FPC未挿入で操作後 Before and after operating actuator without FPC inserted C/Tはハウジングより飛び出さない 0.30mm 0.277 0.270 0.270 0.270 0.270 0.270 0.28mm 0.26mm 0.24mm Initial 1 time 2 times 5 times 10 times 20 times AVE: 0.277（0.270~0.284） AVE: 0.270（0.263~0.277） ◼ FPC挿入力UPしますが、コネクタとして機能します Insertion force graph (26p) (MINIFLEX® 5-BFN II) Before and after operating actuator without FPC inserted 初期 一回FPC未挿入で操作後 2.0N 1.213 1.227 1.227 1.247 1.257 1.263 1.0N 0.0N 変化なし Initial 1 time 2 times 5 times 10 times 20 times ◼ FPC保持力に大きな変化はありません Retention force graph (26p) (MINIFLEX® 5-BFN II) Before and after operating actuator without FPC inserted 10.0N 7.797 7.720 7.693 7.647 7.623 7.560 5.0N 0.0N Initial 1 time 2 times 5 times 10 times 20 times 7 Copyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

メカニカルロックによる高FPC保持力 FPC保持力比較： 0.175 mm, 0.2 mm, 0.3 mm ピッチ L L L 175-ST 2-BF 3-BFN 3-BFN LK 3-BFN L 3-BFN L LK 3-BFNH 3-BFNH L FPC保持力 8.59N 31.33N 6.70N 11.37N 17.95N 23.45N 9.32N 20.97N (Actual) (19P) (100P) (19P) (19P) (51P) (51P) (23P) (51P) ロックコンタクト 5.44N 5.50N 5.50N N/A N/A N/A N/A N/A 保持力 (19P) (19P) (51P) FPC保持力比較：0.4 mm, 0.5 mm ピッチ L 5-BFN II LK 4-ST 5-FF 5-BFN II 5-BFN II L L (03) LOCK contact FPC保持力 5.89N 51.72N 7.52N 14.50N 11.43N (Actual) (10P) (30P) (16P) (16P) (32P) ロックコンタクト 4.60N 6.98N N/A N/A N/A 保持力 (10P) (16P) L FPC切欠きとロックコンタクトによるメカニカルロック FPC with cutout 8 Copyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

ホールドダウン ホールドダウンによる側壁強度UP/アクチュエータ外れ防止機構 ＜側壁強度UP＞ ＜アクチュエータ外れ防止＞ MINIFLEX® 175-ST MINIFLEX® 175-ST MINIFLEX® 2-BF MINIFLEX® 2-BF MINIFLEX® 3-BFN L-HD MINIFLEX® 3-BFNH L-HD MINIFLEX® 3-BFN L-LK-HD MINIFLEX® 5-BFN II MINIFLEX® 3-BFNH L-HD MINIFLEX® 5-BFN II 9 Copyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

独自のアクチュエータ形状による半ロック防止 独自のアクチュエータ形状により、端押しによる半ロックを防止 独自のアクチュエータ形状により、アクチュエータ閉じ状態確認が容易 アクチュエータをカーブ形状にすることにより、アクチュエータがロックしているかどうか上からの目視で容易に確認可能 アクチュエータ アクチュエータ ロック状態 解除状態 10 Copyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

I-PEXコネクタシリーズ 下記の アイコンをクリックすると、製品の最新情報をご覧いただけます MHF® CABLINE® EVAFLEX® ISH® / IARPB® NOVASTACK® カスタム FPL® MINIFLEX® AP-series / MP-S 高周波 高速 高密度 高密度 ハイパワー 電線対基板 超小型 RF 細線同軸 基板対基板 FFC/FPC 基板対基板 同軸コネクタ コネクタ コネクタ コネクタ コネクタ 1C1opyright © I-PEX Inc. All rights reserved. Confidential C 202310R1

I-PEX, MHF, CABLINE, NOVASTACK, EVAFLEX, MINIFLEX, ISH, IARPB, IASLP, ESTORQ, i-Fit, ISFITはI-PEX株式会社の登録商標です。本書の 記載内容については、予告なく変更することがありますのでご了承ください。内容に含まれる情報の正確性や更新義務につい て当社は一切の責任を負いません。ご使⽤の前に「使⽤上の注意」および「取扱説明書」の最新版を必ずご覧いただき、ご理 解のうえご使⽤ください。使⽤上の注意事項に反して本製品をご使⽤したことによって生じた不具合、故障及び事故に関し、 当社は一切その責任を負いません。極めて高い信頼性・安全性が要求される⽤途や人命に関わる⽤途(原子力・航空宇宙・運 輸・医療・安全装置等)への使⽤に関しましては、事前に当社営業窓口までご相談ください。 詳しい情報については、営業窓口までお問い合わせください。 [ i-pex.com ] I-PEX Inc.
