白光株式会社　製品総合カタログ2023

製 品 総 合 カ タ https://www.hakko.com ロ グ Qual i ty Too ls For The E lect ron ics Indust ry 製品総合カタログ 2023 https://www.hakko.com 大　阪　〒556-0024 大阪市浪速区塩草2丁目4番5号 　　　　大阪営業 TEL：（06）6561-1574（代） FAX：（06）6568-0821 　　　　海外営業 TEL：（06）6561-3225（代） FAX：（06）6561-8466 東　京　〒101-0042 東京都千代田区神田東松下町14 東信神田ビル９F 　　　　TEL：（03）5297-8581（代） FAX：（03）5297-8591 ※仕様および外観は、改良のため予告なく変更することがございますのでご了承ください。 ※価格は全てメーカー希望小売価格を表示しています。 ※商品によって納期を頂く場合がございます。ご注文の際には納期をご確認くださいますようお願いします。 ※いかなる形式においても無断でこのカタログの全部、または一部を複製し、利用することを固く禁じます。 ※このカタログの掲載内容は2023年1月現在のものです。 お問合せは ISO 9001 ISO 14001 JSAQ181､JSAE601 ISO9001は生産部門のみの登録となります。 CA00492ObOb010 2023.1

白光は「はんだ付け環境」をしっかりサポートいたします 白光では、webでのダウンロードサービスやメンテナンス・トラブルシューティングだけでなく、 はんだ付け作業現場の問題を解決すべく様々なサポート体制を構築しています。 「はんだ付け」「リワーク」での問題解決のお手伝いをいたします 白光株式会社本社内にデモルーム（セレンディピティーラボラトリー）をご用意し、現場のご要望・用途に応じて問題解決の提案およびサポートをさせていた だきます。 カタログだけではわからない商品の性能を実際に使ってお試しいただいたり、実際のワークを持ち込んでお試しいただくことも可能です。ぜひ、ご利用ください。 ■ お問い合わせ・お申し込みはwebサイトから承ります。 https://www.hakko.com/japan/support/service/demo_room.php 1 2 3 4 はんだ付け技術向上、作業者認定のお手伝いをいたします 一般社団法人日本溶接協会の認定校として、JIS Z 3851に基づくマイクロソルダリング技術のマニュアルはんだ付け基礎理論、基礎実技を学ぶソルダ リングスクールを運営しています。はんだこてメーカーならではの実践的な指導のもとにオリジナルセミナーも開催、HAKKOソルダリングスクールならピッタリ のセミナーが見つかります。 HAKKOソルダリングスクールで受講できるセミナー ● オペレータ、上級オペレータセミナー ● インスペクタセミナー ● HAKKOオリジナルセミナー ・ 鉛フリー対応はんだ付け基礎セミナー（資格試験なし） ・ 出張セミナー オートソルダリング ・ 企業向マけセイミナクーロソルダリング ワイヤーハーネスアッセンブリ ■ 詳しくは、白光のwebサイトから関連サイトーソルダリングスクールをご覧ください。 https://www.hakko.com/japan/school/ 1 173

1 2 3 4 オートソルダリング マイクロソルダリング ワイヤーハーネスアッセンブリ 1 白光_h2-P001.indd 1 2022/11/08 17:57

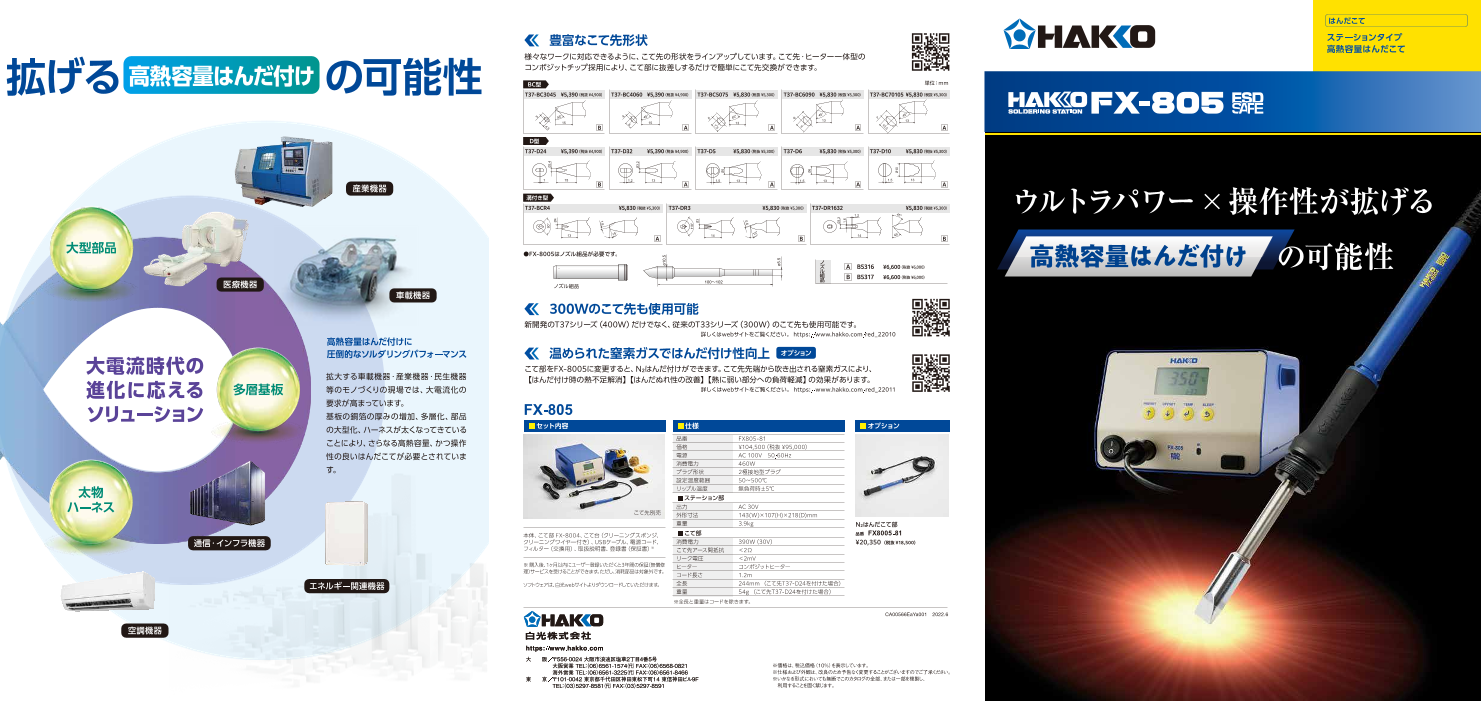

最小・最軽量 最高のパワーソルダリング® ウルトラパワー 400Wはんだこて Heavy Duty Soldering Station FX-805 P.40 ロボット本体にはんだ送りコントローラーと プログラミングソフトウェアが内蔵された 白光オリジナルロボットシステム。 Auto-soldering System HU-200 P.14 AUTO- SOLDERING 驚異的なパワーで、高熱容量・高放熱基板の はんだ吸取り作業が可能に。 Heavy Duty Desoldering Tool FR-400 P.100 LCIA※構築に最適　※Low Cost Intelligent Automationの略 高熱容量300Wで幅広い自動化を実現する 自動はんだ付けユニット。 Auto-soldering System FU-500/FU-601 P.16 2 3

最小・最軽量 最高のパワーソルダリング® ウルトラパワー 400Wはんだこて Heavy Duty Soldering Station FX-805 P.40 ロボット本体にはんだ送りコントローラーと プログラミングソフトウェアが内蔵された 白光オリジナルロボットシステム。 Auto-soldering System HU-200 P.14 AUTO- SOLDERING 驚異的なパワーで、高熱容量・高放熱基板の はんだ吸取り作業が可能に。 Heavy Duty Desoldering Tool FR-400 P.100 LCIA※構築に最適　※Low Cost Intelligent Automationの略 高熱容量300Wで幅広い自動化を実現する 自動はんだ付けユニット。 Auto-soldering System FU-500/FU-601 P.16 2 3

顕微鏡下での狭ピッチ間・微細チップの 熱式のストリップで はんだ付けに最適。 航空宇宙、医療業界に求められる高い仕様に対応。 Micro Soldering Iron Thermal Wire Stripper FX-1002 P.27 FT-802 P.146 顕微鏡下でのはんだ付けに最適、 作業に合わせて細やかに設定することで N₂仕様にすればこて先の酸化も緩和。 品質安定が可能に。 Micro Soldering Iron Hot Air Blower FM-2032 FV-310 P.152 温度調節 風量調節 ツマミ ツマミ FX-951 P.28 FM-203 P.32 FM-206 P.34 4 5

顕微鏡下での狭ピッチ間・微細チップの 熱式のストリップで はんだ付けに最適。 航空宇宙、医療業界に求められる高い仕様に対応。 Micro Soldering Iron Thermal Wire Stripper FX-1002 P.27 FT-802 P.146 顕微鏡下でのはんだ付けに最適、 作業に合わせて細やかに設定することで N₂仕様にすればこて先の酸化も緩和。 品質安定が可能に。 Micro Soldering Iron Hot Air Blower FM-2032 FV-310 P.152 温度調節 風量調節 ツマミ ツマミ FX-951 P.28 FM-203 P.32 FM-206 P.34 4 5

WEB webサイトのご紹介 白光のwebサイトでは、本カタログに掲載しきれない 製品ページ w e b サ イ ト 多彩な情報がご覧いただけます。 製品の特徴や交換部品・オプションの紹介に加え、 sites 製品情報サイト 正しい使い方や日々のメンテナンス方法などの情報を掲載しています。 https://www.hakko.com/japan/products/ はんだ付けを学ぼう はんだ付けの基本的な知識やテクニックが学べる コンテンツなどを掲載しています。 動画でみてみよう 白光のwebサイト内の動画を ひとまとめに掲載しています。 6 7

WEB webサイトのご紹介 白光のwebサイトでは、本カタログに掲載しきれない 製品ページ w e b サ イ ト 多彩な情報がご覧いただけます。 製品の特徴や交換部品・オプションの紹介に加え、 sites 製品情報サイト 正しい使い方や日々のメンテナンス方法などの情報を掲載しています。 https://www.hakko.com/japan/products/ はんだ付けを学ぼう はんだ付けの基本的な知識やテクニックが学べる コンテンツなどを掲載しています。 動画でみてみよう 白光のwebサイト内の動画を ひとまとめに掲載しています。 6 7

WEB 製品をより快適に、 安心してお使いいただくために ユーザー登録してもっと便利に… w e b サ イ ト サポート＆サービスサイトでユーザー登録いた sites サポート＆サービスサイト だくと、製品に関する技術資料がダウンロード できるほか、ご希望のお客様に、製品の耳より https://www.hakko.com/japan/support/ 情報などを不定期で配信しています。 ぜひご登録いただき、ご活用ください。 メンテナンス・対処方法・使用方法 製品の正しい使い方や定期的に実施していただきたいメンテナンス方法、 故障かな？と思った際の対処方法をご紹介しています。 安心のメーカー3年保証 対象製品をご購入の際は、サイト内専用フォームから製品をご登録ください※。 もしもの故障の場合には無償修理対応いたします。 （※ユーザー登録が必要です。） デモ機貸出しサービス・デモルームご利用案内 お客様の「まずは使ってみたい！」の声にお応えし、デモ機貸出しサービスを行っています。 また、当社デモルームにお試しになりたいワークを持ち込み、 アドバイスを聞きながらご検討いただくことも可能です。 製品資料ダウンロード 各種製品の取扱説明書・SDS・技術資料※・カタログがPDFデータでダウンロードできます。 （※技術資料のダウンロードにはユーザー登録が必要です。） 8 9

WEB 製品をより快適に、 安心してお使いいただくために ユーザー登録してもっと便利に… w e b サ イ ト サポート＆サービスサイトでユーザー登録いた sites サポート＆サービスサイト だくと、製品に関する技術資料がダウンロード できるほか、ご希望のお客様に、製品の耳より https://www.hakko.com/japan/support/ 情報などを不定期で配信しています。 ぜひご登録いただき、ご活用ください。 メンテナンス・対処方法・使用方法 製品の正しい使い方や定期的に実施していただきたいメンテナンス方法、 故障かな？と思った際の対処方法をご紹介しています。 安心のメーカー3年保証 対象製品をご購入の際は、サイト内専用フォームから製品をご登録ください※。 もしもの故障の場合には無償修理対応いたします。 （※ユーザー登録が必要です。） デモ機貸出しサービス・デモルームご利用案内 お客様の「まずは使ってみたい！」の声にお応えし、デモ機貸出しサービスを行っています。 また、当社デモルームにお試しになりたいワークを持ち込み、 アドバイスを聞きながらご検討いただくことも可能です。 製品資料ダウンロード 各種製品の取扱説明書・SDS・技術資料※・カタログがPDFデータでダウンロードできます。 （※技術資料のダウンロードにはユーザー登録が必要です。） 8 9

CONTENTS P12 自動はんだ付け システム P73 こて先クリーナー P97 吸取器・ リワーク関連 P139 吸着ピンセット はんだ付けロボットシステム こて先クリーナー 吸取器 393 140 HU-200 14 FT-720 74 FR-410 98 394 141 自動はんだ付けユニット FT-710 / 599B / 604 75 FR-400 100 392 142 FU-500 / FU-601 16 FM-204 102 メンテナンスキット FM-205 103 FT-700 / FS-100 76 FR-301 105 P143 線材加工・その他 P21 はんだこて 吸取線 WICK 106 リード加工 IoT対応タイプ 153 / 154 / 155 144 FN-1010 22 P77 はんだ・フラックス 吸取具 152B / DIPLINER 145 ステーションタイプ SPPON / DS01 107 ワイヤーストリッパー FX-100 26 FT-802 146 FX-951 28 はんだ・はんだリール台 ホットエアー FX-952 30 HEXSOL 78 FR-810B 108 HAND TOOLS FX-950 31 611 78 FR-811 110 ニッパ・プライヤー 147 FM-203 32 851 114 ピンセット 148 FM-206 34 フラックス その他 FX-805 40 FS-200 / 001 80 プリヒーター ソレイド / ヒートシンク / パワーアジャスター 148 FX-838 42 FS-210 / FS-211 81 FR-830 115 FX-888D 44 PASTE / SUSSOL-F 83 FR-870B / FR-872 116 FX-889 46 P149 熱風炉・ 118 N 50 フラックスリムーバー セレクションガイド 工業用ドライヤー 2システム（FX-780 / FX-781 / FX-791） セラミックヒータータイプ FS-150 / 017 82 熱風炉 FX-600 / FX-601 52 FV-101 150 DASH 54 ワーク 885 / 887B 151 PRESTO / FX-901 55 P121 リ ステーション 工業用ドライヤー ニクロムヒータータイプ FV-310 152 RED / PORTABLE / U 56 P85 吸煙器 FR-701 122 FV-300 153 JUNIOR / MATCHLESS 57 FR-702 124 HEATING GUN 154 こて台 / パワーアジャスター 59 空気清浄タイプ セレクションガイド FA-431 86 60 FA-430 88 P155 メルター・シーラー P131 静電気関連 P63 はんだ送り 卓上タイプ （ユニット・こて） FA-400 90 メルター 420 91 静電気除去装置 806 / 804 / 805 156 はんだ送りユニット FE-510 132 シーラー 375 64 ライン用設置タイプ 静電気レベルメーター FV-801 / SEALER 158 374 / 373 65 494 91 FG-450 133 FV-803 / FV-802 159 はんだ送りこて ULTRASEALER 160 FX-8803 / MG 68 帯電防止用リストストラップ 442B / 435 134 リストストラップ用テスター P161 ホビー P69 こて先温度計・ テスター P93 はんだ槽 FG-470 135 制電マット ホビー こて先温度計 静止タイプ FE-302 / 499 136 スチロール造形 / シュリンク包装 / 簡易型シーラー / FG-100B 70 FX-305 94 ウッドバーニング&カービングアート / ステンドグラス / FG-102 71 FX-301B / FX-300 95 帯電防止靴用テスター 温度調節器 / 手芸こて / 樹脂の切断・加工 162 はんだこてテスター FG-465 137 INDEX 164 FG-101B 72 噴流タイプ 指サック MAINTENANCE（修理と校正） 172 485 / 487 96 566 / 568 / 567 138 HAKKO SUPPORT 173 アイコンの説明 作業アイコン サービスアイコン 機能アイコン 対応製品はP.60-61 / P.118-119をご覧ください。 登録してから3年間の保証（無償修理） から一定時間がすぎると、 設定温度などパラメータの変更を 3段階のオートモードで はんだ付けが可能。 直熱式ではんだを溶かし、 こて部をこて台に置いて チップ部品の除去が可能。 サービス付き。消耗部品（こて部・こて先・ ヒーターへの通電を停止。 ロックすることが可能。 作業にあった最適な ノズル・フィルター等）は保証対象外。 こて先の酸化や消費電力の軽減が可能。 加熱プロファイルが作成可能。 実装部品の小型化・狭ピッチに対応した 熱風ではんだを溶かし、 安全データシート(SDS)が 熱風ではんだを溶かした後、 作業中のこて先の下限温度を設定。 よく使う設定温度をあらかじめ 極細のこて先ではんだ付けが可能。 チップ部品の除去が可能。 webサイトからダウンロード可能。 スイッチ1つで表面実装部品を吸引・除去が可能。 設定温度と下限温度の範囲で温度管理が可能。 登録可能。 こて部をこて台に置いてから一定時間が 片手ではんだを送りながら、 設定温度とこて先温度が違う場合、 N2システム 鉛フリーはんだに適した製品。 すぎると、こて先温度が200℃まで低下。 はんだ付けが可能。 微調整が可能。 こて先の酸化を軽減し寿命を延ばすことが可能。 窒素ガスを吹きつけながらはんだ付けが可能。 蓄熱性の高いこて先で、 はんだ付け性の向上・酸化防止効果・予熱効果あり。 大型部品・多層基板のはんだ付けが可能。 購入前にデモ機で性能をお試し可能。 その他 静電気減衰性試験（MIL-STD-3010Aの試験方法4046）に基づき、 アースが接地された状態で帯電電圧50V以下の製品をESD SAFE対策商品としています。 RoHS指令10物質の規制値に対応。 はんだの除去が可能。 修理対応製品。 ※詳細は取扱説明書・SDS・技術資料のダウンロードサービスであるDocument Portalにてご確認いただけます。 　ユーザー登録後に“esd”と検索してください。 10 白光_010-011.indd 10 2022/11/30 17:54

CONTENTS P12 自動はんだ付け システム P73 こて先クリーナー P97 吸取器・ リワーク関連 P139 吸着ピンセット はんだ付けロボットシステム こて先クリーナー 吸取器 393 140 HU-200 14 FT-720 74 FR-410 98 394 141 自動はんだ付けユニット FT-710 / 599B / 604 75 FR-400 100 392 142 FU-500 / FU-601 16 FM-204 102 メンテナンスキット FM-205 103 FT-700 / FS-100 76 FR-301 105 P143 線材加工・その他 P21 はんだこて 吸取線 WICK 106 リード加工 IoT対応タイプ 153 / 154 / 155 144 FN-1010 22 P77 はんだ・フラックス 吸取具 152B / DIPLINER 145 ステーションタイプ SPPON / DS01 107 ワイヤーストリッパー FX-100 26 FT-802 146 FX-951 28 はんだ・はんだリール台 ホットエアー FX-952 30 HEXSOL 78 FR-810B 108 HAND TOOLS FX-950 31 611 78 FR-811 110 ニッパ・プライヤー 147 FM-203 32 851 114 ピンセット 148 FM-206 34 フラックス その他 FX-805 40 FS-200 / 001 80 プリヒーター ソレイド / ヒートシンク / パワーアジャスター 148 FX-838 42 FS-210 / FS-211 81 FR-830 115 FX-888D 44 PASTE / SUSSOL-F 83 FR-870B / FR-872 116 FX-889 46 P149 熱風炉・ 118 N 50 フラックスリムーバー セレクションガイド 工業用ドライヤー 2システム（FX-780 / FX-781 / FX-791） セラミックヒータータイプ FS-150 / 017 82 熱風炉 FX-600 / FX-601 52 FV-101 150 DASH 54 ワーク 885 / 887B 151 PRESTO / FX-901 55 P121 リ ステーション 工業用ドライヤー ニクロムヒータータイプ FV-310 152 RED / PORTABLE / U 56 P85 吸煙器 FR-701 122 FV-300 153 JUNIOR / MATCHLESS 57 FR-702 124 HEATING GUN 154 こて台 / パワーアジャスター 59 空気清浄タイプ セレクションガイド FA-431 86 60 FA-430 88 P155 メルター・シーラー P131 静電気関連 P63 はんだ送り 卓上タイプ （ユニット・こて） FA-400 90 メルター 420 91 静電気除去装置 806 / 804 / 805 156 はんだ送りユニット FE-510 132 シーラー 375 64 ライン用設置タイプ 静電気レベルメーター FV-801 / SEALER 158 374 / 373 65 494 91 FG-450 133 FV-803 / FV-802 159 はんだ送りこて ULTRASEALER 160 FX-8803 / MG 68 帯電防止用リストストラップ 442B / 435 134 リストストラップ用テスター P161 ホビー P69 こて先温度計・ テスター P93 はんだ槽 FG-470 135 制電マット ホビー こて先温度計 静止タイプ FE-302 / 499 136 スチロール造形 / シュリンク包装 / 簡易型シーラー / FG-100B 70 FX-305 94 ウッドバーニング&カービングアート / ステンドグラス / FG-102 71 FX-301B / FX-300 95 帯電防止靴用テスター 温度調節器 / 手芸こて / 樹脂の切断・加工 162 はんだこてテスター FG-465 137 INDEX 164 FG-101B 72 噴流タイプ 指サック MAINTENANCE（修理と校正） 172 485 / 487 96 566 / 568 / 567 138 HAKKO SUPPORT 173 アイコンの説明 作業アイコン サービスアイコン 機能アイコン 対応製品はP.60-61 / P.118-119をご覧ください。 登録してから3年間の保証（無償修理） から一定時間がすぎると、 設定温度などパラメータの変更を 3段階のオートモードで はんだ付けが可能。 直熱式ではんだを溶かし、 こて部をこて台に置いて チップ部品の除去が可能。 サービス付き。消耗部品（こて部・こて先・ ヒーターへの通電を停止。 ロックすることが可能。 作業にあった最適な ノズル・フィルター等）は保証対象外。 こて先の酸化や消費電力の軽減が可能。 加熱プロファイルが作成可能。 実装部品の小型化・狭ピッチに対応した 熱風ではんだを溶かし、 安全データシート(SDS)が 熱風ではんだを溶かした後、 作業中のこて先の下限温度を設定。 よく使う設定温度をあらかじめ 極細のこて先ではんだ付けが可能。 チップ部品の除去が可能。 webサイトからダウンロード可能。 スイッチ1つで表面実装部品を吸引・除去が可能。 設定温度と下限温度の範囲で温度管理が可能。 登録可能。 こて部をこて台に置いてから一定時間が 片手ではんだを送りながら、 設定温度とこて先温度が違う場合、 N2システム 鉛フリーはんだに適した製品。 すぎると、こて先温度が200℃まで低下。 はんだ付けが可能。 微調整が可能。 こて先の酸化を軽減し寿命を延ばすことが可能。 窒素ガスを吹きつけながらはんだ付けが可能。 蓄熱性の高いこて先で、 はんだ付け性の向上・酸化防止効果・予熱効果あり。 大型部品・多層基板のはんだ付けが可能。 購入前にデモ機で性能をお試し可能。 その他 静電気減衰性試験（MIL-STD-3010Aの試験方法4046）に基づき、 アースが接地された状態で帯電電圧50V以下の製品をESD SAFE対策商品としています。 RoHS指令10物質の規制値に対応。 はんだの除去が可能。 修理対応製品。 ※詳細は取扱説明書・SDS・技術資料のダウンロードサービスであるDocument Portalにてご確認いただけます。 　ユーザー登録後に“esd”と検索してください。 11 白光_010-011.indd 11 2022/11/08 18:02

白光の自動はんだ付けシステムは、人件費高騰や人材確保の難しさに加え、手はんだ付けの品質がバラつくと いった問題をお客様と共に解決すべく、「より低コスト」で自動化を構築できる自動はんだ付けユニットを2013年 から開発してきました。その開発商品の中でも「超高出力300Wモード搭載」のはんだこてユニットにおいては 「作業効率と品質を大幅にアップ」させることに成功しました。 そして、2018年1月に白光オリジナルのはんだ付けロボット HU-200が誕生。専門知識がなくてもプログラム を作成できる「HU-200」を導入いただければ、「人件費削減」「生産効率アップ」「品質の安定・向上」を実現 し、はんだ付け作業の自動化を推し進めることが可能となります。 ● ロボットの専門知識は不要 白光の ● 白光オリジナルのソフトウェアで簡単にプログラムを作成可能 自動はんだ付け ● 消費電力140W/300Wのはんだこてにより幅広い自動化に対応 システムの特徴 ● バーコードや2次元コードを使ってプログラムの選択ミスを防止 ● はんだ付けロボットの使い方セミナーを無料で開催 オリジナルで自動化のラインを組むのであれば、 卓上で作業者を介してはんだ付け作業を 自動はんだ付けユニット 行いたい場合は、はんだ付けロボットシステム FU-500/FU-601がおすすめです。 HU-200がおすすめです。 FU-500 / FU-601 HU-200 P.16 P.14 12 白光_012-013.indd 12 2022/11/08 18:04

自動はんだ付けシステム AUTO-SOLDERING SYSTEM はんだ付けロボットシステム HU-200 14 自動はんだ付けユニット FU-500 / FU-601 16 白光の自動はんだ付けシステムは、人件費高騰や人材確保の難しさに加え、手はんだ付けの品質がバラつくと いった問題をお客様と共に解決すべく、「より低コスト」で自動化を構築できる自動はんだ付けユニットを2013年 から開発してきました。その開発商品の中でも「超高出力300Wモード搭載」のはんだこてユニットにおいては 「作業効率と品質を大幅にアップ」させることに成功しました。 そして、2018年1月に白光オリジナルのはんだ付けロボット HU-200が誕生。専門知識がなくてもプログラム を作成できる「HU-200」を導入いただければ、「人件費削減」「生産効率アップ」「品質の安定・向上」を実現 し、はんだ付け作業の自動化を推し進めることが可能となります。 ● ロボットの専門知識は不要 白光の ● 白光オリジナルのソフトウェアで簡単にプログラムを作成可能 自動はんだ付け ● 消費電力140W/300Wのはんだこてにより幅広い自動化に対応 システムの特徴 ● バーコードや2次元コードを使ってプログラムの選択ミスを防止 ● はんだ付けロボットの使い方セミナーを無料で開催 オリジナルで自動化のラインを組むのであれば、 卓上で作業者を介してはんだ付け作業を 自動はんだ付けユニット 行いたい場合は、はんだ付けロボットシステム FU-500/FU-601がおすすめです。 HU-200がおすすめです。 FU-500 / FU-601 HU-200 P.16 P.14 13 白光_012-013.indd 13 2022/11/08 18:04

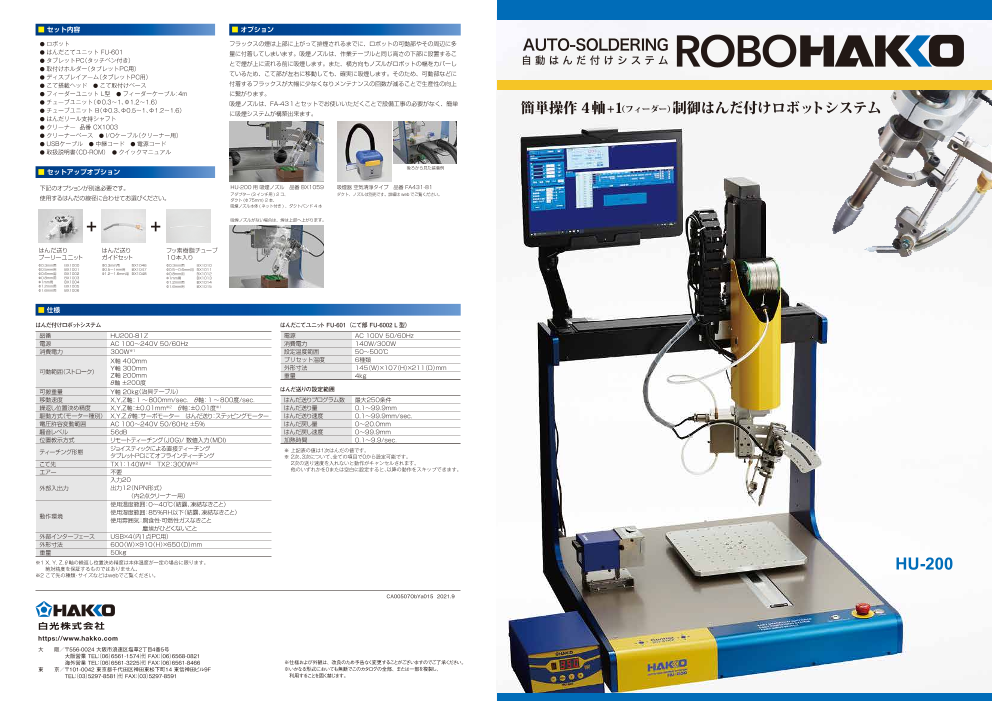

自動はんだ付けシステム はんだ付けロボットシステム HU-200 4軸＋1（フィーダー）制御 はんだ付け ロボットシステム HU-200 の全てを 動画でチェック！ こて先別売 TX1/TX2シリーズ こて先一覧 オプション P.18 仕　　様 はんだ付けロボットシステム こて部 FU-6002（L型） 品 番 HU200-81Z 消 費 電 力 260W（ 29V） 電 源 AC 100～240V 50/60Hz コ ー ド 長 さ 5m 消 費 電 力 300W こ て 先 TX1：140W, TX2：300W 可動範囲（ストローク） X軸 400mm　Y軸 300mm　Z軸 200mm　θ軸 ±200度 全 長 168mm（こて先4XD型を付けた場合、 駆動方式（モーター種別） X,Y,Z,θ軸：サーボモーター　はんだ送り：ステッピングモーター 寸法は±5mmの範囲で調整可能） 可 搬 重 量 Y軸 20kg（ 治具テーブル） 重 量 134g（ こて先4XD型をつけた場合） 移 動 速 度 X,Y,Z軸：1～800mm/sec. θ軸：1～800度/sec. 173g（ こて先4XD型をつけた場合、こてユニット取付台を含む） 繰返し位置決め精度 X,Y,Z軸：±0.01mm　θ軸：±0.01度 ※全長、重量はコードを除きます。 電 圧 許 容 変 動 範 囲 AC100～240V 50/60Hz ±5% はんだ送りの設定範囲 位 置 検 出 方 式 アブソリュートエンコーダー はんだ送りプログラム数 最大250条件 位 置 教 示 方 式 リモートティーチング（JOG)/ 数値入力（MDI) は ん だ 送 り 量 0.1～99.9mm ティー チン グ 形 態 ジョイスティックによる直接ティーチング は ん だ 送 り 速 度 0.1～99.9mm/sec. タブレットPCにてオフラインティーチング エ ア ー は ん だ 戻 し 量 0～20.0mm 不要 対 応 は ん だ 径 は ん だ 戻 し 速 度 0～99.9mm Φ0.3、Φ0.5、Φ0.6(0.65)、Φ0.8、Φ1、Φ1.2、Φ1.6mm 騒 音 レ ベ ル 加 熱 時 間 0.1～9.9sec. 56dB ※ 2次、3次について、全ての項目で0から設定可能です。2次、3次で送り速度、送り量、加熱時 動 作 環 境 使用温度/湿度範囲：0～40℃、85%RH以下（結露なきこと） 間のいずれかを0または空白にすると、以降の動作をスキップできます。 使用雰囲気：腐食性・可燃性ガスなきこと、塵埃がひどくないこと 外 部 入 出 力 入力20/出力12（NPN形式、内2点クリーナー用） セット内容 品番 HU200-81Z 外部インターフェース USB×4（内1点制御用） ●ロボット　●はんだこてユニット 品番 FU601-31X 　●タブレットPC(タッチペン Z軸電磁ブレーキ解除ボタン Z軸左側面に設置 付き)　●取付けホルダー(タブレットPC用)　●ディスプレイアーム(タブレットPC 外 形 寸 法 600(W)×910(H)×650(D)mm 用)　●こて搭載ヘッド　●こて取付けベース　●フィーダーユニット L型　●フィー 重 量 50kg ダーケーブル:4m　●チューブユニット(Φ0.3～1、1.2～1.6)　●チューブユニッ ト B(Φ0.3、0.5～1、1.2～1.6)　●はんだリール支持シャフト　●クリーナー 品番 はんだこてユニット FU-601 CX1003　●クリーナーベース　●I/Oケーブル　●中継コード　●電源コード 電 源 AC100V 50/60Hz セットアップオプション（こて先もオプションです。P.18をご覧ください。） 消 費 電 力 140W/300W プ ラ グ 形 状 2極接地型プラグ 本体以外に下記のオプションが別途必要です。P.16をご覧ください。 設 定 温 度 範 囲 50～500℃ リ ッ プ ル 温 度 無負荷時±5℃ プ リ セ ッ ト 温 度 6種類 外 形 寸 法 145(W)×107(H)×211(D)mm 重 量 4kg はんだ送り はんだ送り フッ素樹脂チューブ プーリーユニット ガイドセット 10本入り 14 PRODUCT CATALOG ◎価格は税抜きを表示しております。 白光_014-015_2k.indd 14 2022/11/08 18:06

は ん 自 だ 動 付 は け ん 特　　長 ロ だ ボ 付 ッ け ト シ シ XYZθ軸にフィーダーユニットを含めた4軸＋1（フィーダー）の制御ロボット ス ス ロボット本体にはんだ送りコントローラーを内蔵しているため、はんだ供給量・加熱時間といった テ テ はんだ付け条件も一括管理することができます。 ム ム HU-200 専用 はんだ付け イージープログラミングソフトウェアⅡを搭載 ロボットシステム PLCのラダープログラミングや汎用ロボットの専用 自動はんだ 付けユニット コマンドを覚える必要がなく、はんだ付けポイント の位置座標とはんだ送り量や加熱時間といったは んだ付け条件を入力するだけで簡単にプログラム が作成できます。また、このソフトは、はんだ付けの 累積ポイント数や作業時間なども管理できます。こ れによりこて先を交換する時期を設定しておけば、 ロボットを自動停止させることもできます。 自動 はんだ付け はんだボール・フラックス飛散防止機能が付いた システム フィーダーを標準搭載 はんだこて はんだにV溝の切込みを入れることにより、 はんだボールやフラックス飛散を軽減することができます。 はんだ フラックス はんだ送り （ユニット・ こて） EPS（Easy Positioning System) で ティーチング時間短縮に便利な作業原点、 こて先 簡単ティーチング パレタイジング機能 温度計・ テスター ジョイスティックで直感的にティーチングができます。ジョイスティックの 作業原点は、同じ基板を複数並べてティーチングする場合、オリジナル 操作感は速度やインチングピッチを簡単に切りかえることができます。 のポジションとのオフセット値を入力するだけでプログラミングができ こて先 クリーナー はんだ付け部の微妙な位置あわせではインチングピッチにすることで、最小 る機能です。パレタイジング機能は、コネクタなど一定の間隔で並んだ 0.01ミリ単位でロボットを操作できます。EIS（Easy Input Switch）を はんだ付け箇所のうち1箇所だけポジショニングすれば、あとは移動距 はんだ・ 使えば、ロボットの座標入力や、自動でステップを送ることができ、ティー 離と回数を入力するだけではんだ付けが可能になります。 フラックス チング時間を短縮できます。 吸煙器 EISボタン はんだ槽 吸取器・ リワーク 関連 ジョイスティック リワーク ステーション バーコード、2次元コードの読取りで ブラシ式のクリーナーを 300Wのパワーで、はんだ付け 静電気 誤動作を防止 標準装備 品質・作業性が大幅アップ 関連 バーコードや、2次元コードで自動的に動作チャ こて先クリーナーにはブラシ式を 300W のパワーは、今までの「加熱不足による 吸着 ンネルを選択できます。これにより、作業者の間 採用。ブラシ式はこて先に残った 赤目」「スルーホール裏面へのはんだ上がり ピンセット 違いによる誤動作を防止することができます。 はんだはもちろん、フラックスの焦 不足」を改善します。また、加熱時間が掛かっ ※バーコードリーダー別売。 げた炭化物などもきれいに除去し ている作業などでは大幅に作業時間を短縮で 線材加工・ てくれます。ロボット本体に設置す きます。細かい作業には 140W 用のこて先も その他 るときも微調整が可能です。 使えます。 熱風炉・ 工業用 ドライヤー メルター・ シーラー 飛散防止 シート 動画でチェック！ ホビー 高熱容量が必要な基板で実験。300Wなら4倍 のスピードではんだ付けが可能。 その他の交換部品はwebサイトでご紹介しています。 https://www.hakko.com/japan 白　光 検 索 15 白光_014-015_2k.indd 15 2022/11/08 18:06

自動はんだ付けシステム 自動はんだ付けユニット FU-500 / FU-601 LCIA構築に最適 低価格の自動はんだ付けユニット こて先別売 TX1/TX2シリーズ こて先一覧 オプション P.18 FU-6001 ストレート型 全長 186mm FU-6002 L型 全長 160mm 仕　　様 はんだ送りユニット はんだこてユニット 品 番 FU500-61X FU500-11X 品 番 FU601-51X FU601-31X フィーダーユニット ストレート型 フィーダーユニット L型 こて部 FU-6001 ストレート型 こて部 FU-6002 L型 電 源 AC 100V 50/60Hz 電 源 AC 100V 50/60Hz 消 費 電 力 35W 消 費 電 力 140W/300W プ ラ グ 形 状 2極接地型プラグ プ ラ グ 形 状 2極接地型プラグ 設 定 温 度 範 囲 50 ～ 500℃ 対 応 は ん だ 径 Φ0.3mm、Φ0.5mm、Φ0.6（0.65）mm、 Φ0.8mm、Φ1mm、Φ1.2mm、Φ1.6mm リ ッ プ ル 温 度 無負荷時±5℃ 外 形 寸 法 145（W）×100（H）×230（D）mm プ リ セ ッ ト 温 度 6種類 重 量 2.3kg ステーション部 セット内容 出 力 AC 29V ●本体　●フィーダーユニット　●はんだリール台　●フィーダーケーブル：5m　 外 形 寸 法 145（W）×107（H）×211（D）mm ●チューブユニット　●電源コード 重 量 4kg こて部 セットアップオプション（こて先もオプションです。P.18をご覧ください。） 消 費 電 力 260W（29V） コ ー ド 長 さ 5m 本体以外に下記のオプションが別途必要です。 全 長 194mm（こて先４XD型を 168mm（こて先４XD型を はんだの線径に合わせて選んでください。 付けた場合） 付けた場合） 132g（こて先４XD型を 134g（こて先４XD型を 付けた場合） 付けた場合） 重 量 171g（こて先４XD型を 173g（こて先４XD型を 付けた場合、こてユニット 付けた場合、こてユニット 取付け台を含む） 取付け台を含む） はんだ送り はんだ送りガイドセット フッ素樹脂チューブ セット内容 プーリーユニット 10本入り ●本体　● FU-500 こて部　品番 FU6001-01X または品番 FU6002-01X　 ●こてユニット取付け台　●こて先調整治具ユニット（TX1/TX2用） Φ0.3mm用 BX1000 Φ0.3mm用 BX1007 Φ0.5mm用 BX1001 Φ0.5～1mm用 BX1008 Φ0.3mm用 BX1010 ●こてケーブル：5m　●耐熱パッド　●中継コード　●フラックス防止カバー　 ●フィーダーユニット取付けボルト　●電源コード Φ0.6mm用 BX1002 Φ1.2～1.6mm用 BX1009 Φ0.5～0.6mm用 BX1011 Φ0.8mm用 BX1012 Φ0.8mm用 BX1003 HU-200用 Φ1mm用 BX1013 Φ1mm用 BX1004 Φ0.3mm用 BX1046 Φ1.2mm用 BX1014 Φ1.2mm用 BX1005 Φ0.5～1mm用 BX1047 Φ1.6mm用 BX1015 Φ1.6mm用 BX1006 Φ1.2～1.6mm用 BX1048 16 PRODUCT CATALOG ◎価格は税抜きを表示しております。 白光_016-017_2k.indd 16 2022/11/08 18:07

自 自 動 動 は は ん ん 特　　長 だ だ 付 付 け け はんだ送りユニット FU-500 ユ ニ シ ッ ス ト テ 高い繰返し精度ではんだを供給 はんだ供給エラー検出 ム こて部の横にはんだ供給部を持ってくることができるように駆動部を小型化。 はんだの動きを光学センサーで検出することで「はんだ詰まり」「はんだ終了」 これによりはんだ送り量の繰返し精度を高めることが可能になりました。 を検出できます。 はんだ付け ロボットシステム 自動はんだ 付けユニット はんだボール飛散対策が標準装備 フラックスやはんだボールの飛散対策と して、はんだにV溝を入れる機構を標準 装備。切り込みながらはんだを送るため、 はんだ送り時のすべりがなく確実にはん 100のはんだ条件をメモリ だ供給が可能です。 自動 はんだ付け ポイントはんだ・引きはんだの各はんだ付けプロセスを100条件メモリする システム ことが可能です。 はんだこて 簡単なI/O接続だけで稼働 はんだ供給位置の簡単調節 はんだ送り FU-500は入力13点・出力6点のI/O接続だけでロボットやPLCと組み合わ 自動はんだ付けにとって重要な「こて先 （ユニット・ せて自動はんだ付けのシステムが構築できます。 へのはんだ供給位置調整」がレンチで こて） 調整ボルトを回すだけで位置合わせする こて先 ことができます。 温度計・ テスター こて先 はんだこてユニット FU-601 クリーナー はんだ・ フラックス 300Wのパワーで、はんだ付け 付属の治具で簡単こて先交換 品質・作業性が大幅アップ 付属のこて先調整治具ユニットを使えば、簡単にこて先を交換できます。 吸煙器 300W のパワーは、今までの「加熱不足による赤目」「スルーホール裏面 ①ボルト2本で本体からこて部を取り外す。 へのはんだ上がり不足」を改善します。また、加熱時間が掛かっている作 ②治具でこて先の位置を合わす。 業などでは大幅に作業時間を短縮できます。細かい作業には 140W 用の ③本体に戻す。 はんだ槽 こて先も使えます。 この3ステップですぐに作業が始め 吸取器・ られます。こて部をもう一つ用意し、 リワーク 事前に準備しておけば設備を止め 関連 る時間が最小限にとどまります。 こて先調整治具ユニット TX1用/TX2用の2種類が リワーク 付属しています。 ステーション オプション アダプター組品 静電気 こて先のシリーズ別（TX1/TX2）に購入します。 関連 動画でチェック！ アダプター組品/ノズル組品 P.18 高熱容量が必要な基板で実験。300Wなら4倍のスピードではんだ付けが可能。 （N2はんだ付け対応） 吸着 こて部に2つのパーツを追加するだ ピンセット けで、はんだ付け性の向上、こて先の こて先は熱応答性が良いヒーター一体型 酸化防止、プリヒート（予熱）など高温 線材加工・ その他 はんだ付け時のパワーを最大限に引き出すため、こて先・ヒーター一体型を採用。 の窒素ガスによる効果が得られます。 ※ 窒素ガス供給にはFX-780/FX-781 熱風炉・ 　　　TX1シリーズ 140W （窒素ガス発生器）とFX-791（流量計）を 工業用 　　　TX2シリーズ 300W 　ご使用ください。 P.50 ノズル組品 ドライヤー こて先の形状別に購入します。 P.18 こてケーブル メルター・ プリセット機能は6種類 シーラー FU-6001/FU-6002とFU-601ステーションの設置場所により、標準 6段階のこて先温度をプリセットすることができます。プリセットした設定 の5mケーブルでは対応できない場合にオプションで3m、または8mケー ホビー 温度は、はんだ送りユニットの各はんだ付け条件から呼び出します。 ブルが使用できます。詳細はwebサイトでご覧ください。 その他の交換部品はwebサイトでご紹介しています。 https://www.hakko.com/japan 白　光 検 索 17 白光_016-017_2k.indd 17 2022/11/08 18:07

自動はんだ付けシステム 自動はんだ付けユニット オプション スライドユニット スライドユニット（引きはんだ用） こて部に取り付けると、 こて部に取り付けると、引きはんだ付け こて部の上下稼動が可能 時のサンプルの傾きなどによる高さの になります。 変化を吸収することができます。 スライドユニット スライドユニット(引きはんだ用) 品番 CX1000 品番 CX1001 クリーナー（ブラシ式） こて先クリーナーにはブラシ式を採用。こて先に残ったはんだはもちろん、 温度プローブ フラックスの焦げた炭化物もきれいに除去します。 こて先温度測定部を伸ばすことができるので、自動はんだ 付け装置に取り付けたこて先の温度測定が容易にできます。 ※こて先温度計、はんだこてテスターに装着してお使いください。 クリーナー(ブラシ式) 温度プローブ 品番 CX1003 品番 CX1002 TX1シリーズ こて先一覧 単位: mm 標準タイプ（140W） 8 87 XD型 TX1-XD TX1-XD08 TX1-XD16 TX1-XD24 TX1-XD3 0.5 12 0.5 12 0.6 12 0.8 12 1 12 7 B 7 B 7 B 7 A 7 A XD型 溝付き TX1-XDR TX1-XDR16 TX1-XDR24 TX1-XDR3 12 12 12 7 7 7 7 12 6 66 6 7 ° 4 ° ° 65° 15° B 15° B 15° A 15° A XBC型 溝付き XK型 溝付き TX1-XBCR2 TX1-XBCR3 TX1-XBCR4 TX1-XRK 7 7 7 12 12 12 12 7 65° 61 5 ° 8° 52° 2 15° 15° A A 15° C 15° 58° C アダプター組品とノズル組品を装着することで、FU-6001/FU-6002をN2仕様にすることができます。 ノズル組品 アダプター組品 袋ナット TX1用 A BX1024 TX2用 D BX1030 TX1用 BX1023 B BX1025 E BX1031 TX2用 BX1029 C BX1026 F BX1065 18 PRODUCT CATALOG 白光_018-019.indd 18 2022/11/08 18:09 90° ø1 120° ø2 ø1 ø0.8 90° 120° ø9 ø3 ø1.6 ø7.2 ø1.6 ø5.5 90° 120° ø4 ø2.4 ø2.4 4 120° 3 1 ø3 ø3 2.5
