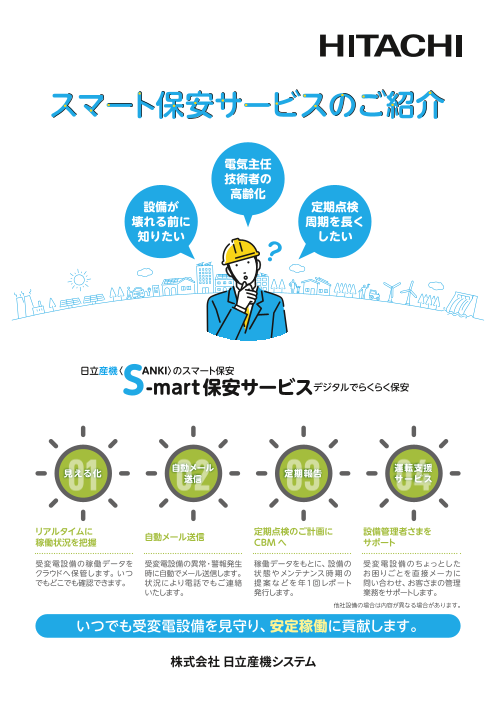

スマート保安サービスのご紹介

電気主任 技術者の 高齢化 設備が 定期点検 壊れる前に 周期を長く 知りたい したい 日立産機〈S　 ANKI〉のスマート保安 　　　　 -mart保安サービスデジタルでらくらく保安 見0える1化 自0動メ2ール 定0期3報告 運転支援 送信 サ0ー4ビス リアルタイムに 稼働状況を把握 自動メール送信 定期点検のご計画に 設備管理者さまを CBMへ サポート 受変電設備の稼働データを 受変電設備の異常・警報発生 稼働データをもとに、設備の 受変電設備のちょっとした クラウドへ保管します。いつ 時に自動でメール送信します。 状 態やメンテナンス時 期の お困りごとを直接メーカに でもどこでも確認できます。 状況により電話でもご連絡 提 案などを年1回レポート 問い合わせ、お客さまの管理 いたします。 発行します。 業務をサポートします。 他社設備の場合は内容が異なる場合があります。 いつでも受変電設備を見守り、安定稼働に貢献します。

（スマートパック）Pac （スマートプロ） S-mart S-mart Pro スマートデータ収集ボックスを使用したパッケージのプランです。 お客さまのニーズに沿ったオーダメイドのプランです。 携帯網を使い安全にデータ送信 振動 部分放電 安心安全な ネットワーク環境 Internet 各種 センサ サーモカメラ 遮断器動作時間 埃 スマートデータ収集ボックス Mobile Tablet PC パッケージ 電力監視 低圧絶縁監視 ユーティリティ監視 変圧器異常監視 電圧／電流／電力／電力量／ 温度（Pt100）／アナロ 計測項目 力率／需要電流／トランス負 基本波漏れ電流 水素濃度 荷率／トランス損失量 有効分漏れ電流 グ入力／パルス入力／ 接点入力 油温 “S”tandard ⃝ ⃝ ⃝ ⃝ “L”ight ⃝ ⃝ ⃝ “H”ydrogen ⃝ 受変電設備のお困りごと解消に “S”パック さまざまなデータからより詳細な設備状態を監視したいお客さまに カメラ 絶縁劣化 異常時のメール発報に 温湿度 変圧器異常 “L”パック 簡単に電力、設備の異常状況の監視を行いたいお客さまに 採油周期の延長も可能 “H”パック 重要設備である変圧器の状態だけでも監視したいお客さまに

スマート保安のキーコンポーネント 絶縁監視 絶縁が劣化すると… 漏電火災・焼損事故 突発停電事故 感電事故 （生産ライン停止・操業停止） 日立産機システムでは高低圧一括の絶縁監視が可能です。 絶縁抵抗測定（メガリング）試験の延長が可能です。 高　圧 低　圧 経年劣化した ケーブルが経年劣化 ZCT検出成分 高圧ケーブル 感電、火災へ影響のない漏れ電流 高調波 間欠地絡が発生 ZCT出力 コンデンサ 一時的に回復 劣化が進展 抵抗 間欠地絡 発生 完全地絡　停電 危険な漏れ電流 地絡リレーでは検出できない間欠地絡を Ior方式を使用して、危険な漏れ電流のみ 検出し、劣化を診断します を抽出します NITE発行「スマート保安技術カタログ(電気保安)」に掲載 要素2023 00008-01　高圧絶縁状況の常時監視(高圧受電設備) NITE: 独立行政法人 製品評価技術基盤機構 SK-35 2024.04 Printed in Japan(H)
