3Ｌ形LED表示灯

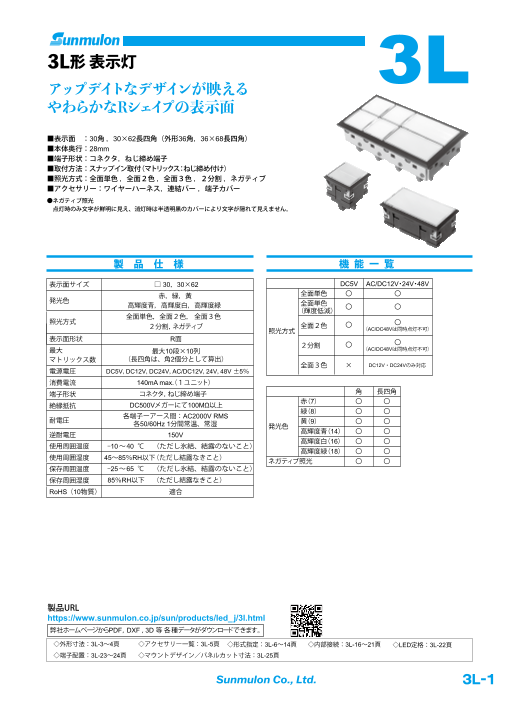

3L形 表示灯 3L アップデイトなデザインが映える やわらかなRシェイプの表示面 ■表示面　：30角 ，30×62長四角（外形36角，36×68長四角） ■本体奥行：28mm ■端子形状：コネクタ，ねじ締め端子 ■取付方法：スナップイン取付（マトリックス：ねじ締め付け） ■照光方式：全面単色 ，全面２色 ，全面３色 ，２分割 ，ネガティブ ■アクセサリー：ワイヤーハーネス，連結バー ，端子カバー ●ネガティブ照光 点灯時のみ文字が鮮明に見え、消灯時は半透明黒のカバーにより文字が隠れて見えません。 製　品　仕　様 機 能 一 覧 表示面サイズ □ 30，30×62 DC5V AC/DC12V・24V・48V 発光色 赤，緑，黃 全面単色 〇 〇 高輝度青，高輝度白，高輝度緑 全面単色 （輝度低減） 〇 〇 全面単色，全面２色， 全面３色 照光方式 ２分割，ネガティブ 全面２色 〇 〇 照光方式 （AC/DC48Vは同時点灯不可） 表示面形状 R面 〇 〇 最大 ２分割 最大10段×10列 （AC/DC48Vは同時点灯不可） マトリックス数 （長四角は、角2個分として算出） 全面３色 × DC12V・DC24Vのみ対応 電源電圧 DC5V，DC12V，DC24V，AC/DC12V，24V，48V 消費電流 140mA max（. １ユニット） 端子形状 コネクタ，ねじ締め端子 角 長四角 絶縁抵抗 DC500Vメガーにて100MΩ以上 赤（7） 〇 〇 各端子ーアース間： 緑（8） 〇 〇 耐電圧 AC2000V RMS 各50/60Hz 1分間常温、常湿 黄（9） 〇 〇 発光色 逆耐電圧 150V 高輝度青（14） 〇 〇 使用周囲温度 -10 ～40 ℃ （ただし氷結、結露のないこと） 高輝度白（16） 〇 〇 高輝度緑（18） 〇 〇 使用周囲湿度 45～85％RH以下（ただし結露なきこと） ネガティブ照光 〇 〇 保存周囲温度 -25 ～65 ℃ （ただし氷結、結露のないこと） 保存周囲湿度 85％RH以下 （ただし結露なきこと） RoHS（10物質） 適合 製品URL http://www.sunmulon.co.jp/sun/products/led_j/3l.html 弊社ホームページからPDF， DXF ， 3D 等 各種データがダウンロードできます。 ◇外形寸法：3L-3～4頁 ◇アクセサリー一覧：3L-5頁 ◇形式指定：3L-6～14頁 ◇内 部接続：3L-16～21頁 ◇LED定格：3L-22頁 ◇端子配置：3L-23～24 頁 ◇マウントデザイン／パネルカット寸法：3L-25頁 Sunmulon Co., Ltd. 3L-1

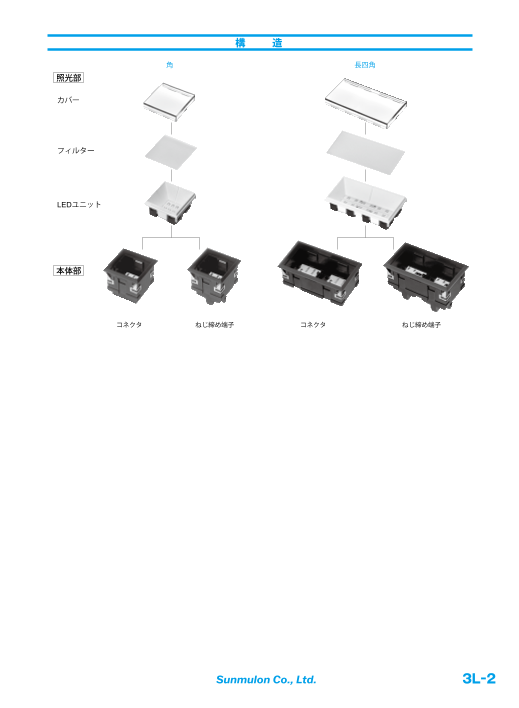

構 造 外 形 寸 法 角 長四角 ●コネクタ 照光部 角 □36 Sunmulon 彫刻側 カバー □ 30 フィルター 3D □32 DXF 平面図 長四角 ユニット 68 36 LED 62 30 Sunmulon 彫刻側 3D 64 32 平面図 本体部 DXF ●ねじ締め端子 角 □ 36 コネクタ ねじ締め端子 コネクタ ねじ締め端子 □30 Sunmulon 彫刻側 3D 平面図 DXF □ 32 ※端子カバー（3L-0884）を付けると2mm長くなります。 長四角 68 36 62 30 Sunmulon 彫刻側 3D 平面図 64 32 DXF ※端子カバー（3L-0884）を付けると2mm長くなります。 3D，DXFデータダウンロードサイト ： https://www.sunmulon.co.jp/download/ 図面一般公差：±0.4mm Sunmulon Co., Ltd. 3L-2 Sunmulon Co., Ltd. ※40 28 ※40 23.5 4.8 28 23.5 4.8 23.5 4.8 23.5 4.8

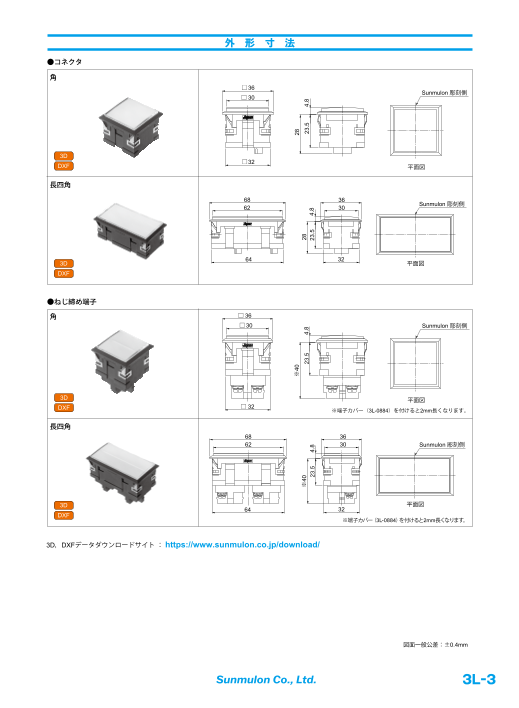

外 形 寸 法 ●コネクタ 角 □36 Sunmulon 彫刻側 □ 30 3D □32 DXF 平面図 長四角 68 36 62 30 Sunmulon 彫刻側 3D 64 32 平面図 DXF ●ねじ締め端子 角 □ 36 □30 Sunmulon 彫刻側 3D 平面図 DXF □ 32 ※端子カバー（3L-0884）を付けると2mm長くなります。 長四角 68 36 62 30 Sunmulon 彫刻側 3D 平面図 64 32 DXF ※端子カバー（3L-0884）を付けると2mm長くなります。 3D，DXFデータダウンロードサイト ： https://www.sunmulon.co.jp/download/ 図面一般公差：±0.4mm Sunmulon Co., Ltd. 3L-3 ※40 28 ※40 23.5 4.8 28 23.5 4.8 23.5 4.8 23.5 4.8

外　形　寸　法 アクセサリー 一覧 ●マトリックス（集合取付） 取付可能板厚1mm～6mm 種　類 形 状 分　類 形　式 使用上のご注意 マトリックスフレーム付 パネルカット寸法 コネクタ 32.1n+64.2m+12 ハウジング ハウジング1個とコンタクト4個のセットに なります。 3L-0922 ※形式指定で添付の有無を選択できます。 コンタクト ※かしめ工具は日本圧着端子製造(株)へ 　お問い合わせください。 32.1n+64.2m+5+1 0 A B ワイヤーハーネス 50cm 3L-0921-1 ワイヤーハーネス 50cm、100cm以外の寸法は、別途お問い合わせ ください。 角 長四角 100cm 3L-0921-2 ※ nは列、 または段にくるA寸法の個数、 マトリックスフレーム mは列、 または段にくるB寸法の個数を表します。 取付金具 マ　トリックス用 BL-0073 マトリックス製品をパネルに固定する金具です。 ※マトリックス製品に必要数添付されます。 連結バー マトリックス コネクタ ねじ締め端子用 3L-0892-1 渡り配線用としてご使用ください。 32.1n+64.2m+2.8 32.1n+64.2m+2.8 32.1n+64.2m+18.8 32.1n+64. 2m+18.8 マトリックス ねじ締め端子用 3L-0892-2 渡り配線用としてご使用ください。 端子カバー ねじ締め端子用 3L-0884 ねじ締め端子タイプに添付されています。 ねじ締め 引き抜き治具 32.1n+64.2m+2.8 32.1n+64.2m+2.8 照光部用 照光部を取り外す時は、この治具をご使用 32.1n+64.2m+18.8 32.1n+64 .2m+18.8 SJ-0010-1 ください。 ※端子カバー（3L-0884）を付けると2mm長くなります。 コネクタ ハウジング1個とコンタクト4個のセットになります。 ※マトリックス本体部の形式の指定方法は3L-14頁をご覧ください。 形　式 3L-0922 4 1 ※形式指定で添付の有無を選択できます。 回路No.1の表示 日本圧着端子製造（株） 日本圧着端子製造（株） ハウジング：XHP-4 コンタクト：SXH-001T-P0.6 ワイヤーハーネス仕様 形　式 3L-0921-1 3L-0921-2 A寸法 50cm 100cm ピン番号 1 2 3 4 A 　線色 茶 赤 橙 黄 線材：UL1061 AWG22相当 回路NO.1の表示 ※A寸法50、100cm以外は別途お問い合わせください。 連結バー マトリックス（ねじ締め端子タイプ）渡り配線用としてご使用ください。 形　式 3L-0892-1 形　式 3L-0892-2 32 64 図面一般公差：±0.4mm Sunmulon Co., Ltd. 3L-4 Sunmulon Co., Ltd. Max35(取付時) ※39 5.8 23.5 5.8 32.1n+64.2m+12 A 32.1n+64.2m+5 +1 0 A

外　形　寸　法 アクセサリー 一覧 ●マトリックス（集合取付） 取付可能板厚1mm～6mm 種　類 形 状 分　類 形　式 使用上のご注意 マトリックスフレーム付 パネルカット寸法 コネクタ 32.1n+64.2m+12 ハウジング ハウジング1個とコンタクト4個のセットに なります。 3L-0922 ※形式指定で添付の有無を選択できます。 コンタクト ※かしめ工具は日本圧着端子製造(株)へ 　お問い合わせください。 32.1n+64.2m+5+1 0 A B ワイヤーハーネス 50cm 3L-0921-1 ワイヤーハーネス 50cm、100cm以外の寸法は、別途お問い合わせ ください。 角 長四角 100cm 3L-0921-2 ※ nは列、 または段にくるA寸法の個数、 マトリックスフレーム mは列、 または段にくるB寸法の個数を表します。 取付金具 マ　トリックス用 BL-0073 マトリックス製品をパネルに固定する金具です。 ※マトリックス製品に必要数添付されます。 連結バー マトリックス コネクタ ねじ締め端子用 3L-0892-1 渡り配線用としてご使用ください。 32.1n+64.2m+2.8 32.1n+64.2m+2.8 32.1n+64.2m+18.8 32.1n+64. 2m+18.8 マトリックス ねじ締め端子用 3L-0892-2 渡り配線用としてご使用ください。 端子カバー ねじ締め端子用 3L-0884 ねじ締め端子タイプに添付されています。 ねじ締め 引き抜き治具 32.1n+64.2m+2.8 32.1n+64.2m+2.8 照光部用 照光部を取り外す時は、この治具をご使用 32.1n+64.2m+18.8 32.1n+64 .2m+18.8 SJ-0010-1 ください。 ※端子カバー（3L-0884）を付けると2mm長くなります。 コネクタ ハウジング1個とコンタクト4個のセットになります。 ※マトリックス本体部の形式の指定方法は3L-14頁をご覧ください。 形　式 3L-0922 4 1 ※形式指定で添付の有無を選択できます。 回路No.1の表示 日本圧着端子製造（株） 日本圧着端子製造（株） ハウジング：XHP-4 コンタクト：SXH-001T-P0.6 ワイヤーハーネス仕様 形　式 3L-0921-1 3L-0921-2 A寸法 50cm 100cm ピン番号 1 2 3 4 A 　線色 茶 赤 橙 黄 線材：UL1061 AWG22相当 回路NO.1の表示 ※A寸法50、100cm以外は別途お問い合わせください。 連結バー マトリックス（ねじ締め端子タイプ）渡り配線用としてご使用ください。 形　式 3L-0892-1 形　式 3L-0892-2 32 64 図面一般公差：±0.4mm Sunmulon Co., Ltd. Sunmulon Co., Ltd. 3L-5 Max35(取付時) ※39 5.8 23.5 5.8 32.1n+64.2m+12 A 32.1n+64.2m+5 +1 0 A

形 式 の 指 定 方 法 全面単色照光 一体形式 3L ●輝度低減の記号 1 なし 2 あり ●取付方法の記号 ※3） ●形状及び照光方式の記号 1 横取付　 S0 角全面単色 2 縦取付　 W0 長四角全面単色 X スナップバネなし ●LEDの色の記号 ●使用電圧の記号 赤 1 DC 5V 7 2 AC/DC 12V 8 緑 黄 3 AC/DC 24V 9 14 高輝度青 5 AC/ DC 48V 高輝度白 X LEDなし 16 18 高輝度緑 ●端子形状の記号 X LEDなし K コネクタ（ハウジング・コンタクト添付） ※2） 黄色のLEDはオレンジイエローです。 N コネクタ（ハウジング・コンタクト添付なし） B ねじ締め端子 ●カバーの色の記号 C 透明 ●本体部の ●フィルターの色の記号 SK 半透明黒（ネガティブ照光）※1） 　色の記号 1 赤 K 黒 2 緑 H 灰 3 オレンジイエロー 4 乳白 ※1） 6 青 X フィルターなし ●注意事項 ※1）ネガティブ照光のフィルターは乳白（4）をご指定ください。片面に黒のシルク印刷が施されたものになります。 ※2）3L-0922が添付されます。アクセサリーのページをご参照ください。 ※3）縦取付と横取付はスナップバネの出る方向が違います。複数の表示灯を縦に取付ける場合はスナップバネが横方向に、 　　横に取付ける場合には縦方向に出、スナップバネどうしが当たらないようになっています。 　　従って単体でご使用の場合はどちらでも構いません。（通常1の横取付） 　　スナップバネは通常必要です。 ◇外形寸法：3L-3～4頁 ◇アクセサリー一覧：3L-5頁 ◇内部接続：3L-16頁，3 L-19頁 ◇LED定格：3L-22頁 ◇端子配置：3L-23～24 頁 ◇マウントデザイン／パネルカット寸法：3L-25頁 Sunmulon Co., Ltd. 3L-6

形 式 の 指 定 方 法 形 式 の 指 定 方 法 全面単色照光 全面単色照光 一体形式 照 光 部 3L 3L ●輝度低減の記号 ●輝度低減の記号 1 なし 1 なし 2 あり 2 あり ●取付方法の記号 ※3） ●使用電圧の記号 ●形状及び照光方式の記号 1 横取付　 ●形状及び照光方式の記号 1 DC 5V S0 角全面単色 2 縦取付　 S0 角全面単色 2 AC/DC 12V W0 長四角全面単色 X スナップバネなし W0 長四角全面単色 3 AC/DC 24V ●LEDの色の記号 ●使用電圧の記号 ●LEDの色の記号 5 AC/ DC 48V 1 DC 5V X LEDなし 7 赤 7 赤 緑 2 AC/DC 12V 8 8 緑 ●フィルターの色の記号 黄 3 AC/DC 24V 9 9 黄 5 AC/ DC 48V 1 赤 14 高輝度青 14 高輝度青 高輝度白 X LEDなし 2 緑 16 16 高輝度白 ●カバーの色の記号 3 オレンジイエロー 18 高輝度緑 ●端子形状の記号 18 高輝度緑 C 透明 4 乳白 ※1） X LEDなし K コネクタ（ハウジング・コンタクト添付） ※2） X LEDなし SK 半透明黒（ネガティブ照光）※1） 6 青 黄色のLEDはオレンジイエローです。 N コネクタ（ハウジング・コンタクト添付なし） 黄色のLEDはオレンジイエローです。 X フィルターなし B ねじ締め端子 ●カバーの色の記号 C 透明 ●本体部の ●フィルターの色の記号 SK 半透明黒（ネガティブ照光）※1） 　色の記号 1 赤 K 黒 2 緑 ●注意事項 灰 ※1）ネガティブ照光のフィルターは乳白（4）をご指定ください。片面に黒のシルク印刷が施されたものになります。 H 3 オレンジイエロー 4 乳白 ※1） 6 青 X フィルターなし ●注意事項 全面単色照光 ※1）ネガティブ照光のフィルターは乳白（4）をご指定ください。片面に黒のシルク印刷が施されたものになります。 本 体 部 ※2）3L-0922が添付されます。アクセサリーのページをご参照ください。 3L ※3）縦取付と横取付はスナップバネの出る方向が違います。複数の表示灯を縦に取付ける場合はスナップバネが横方向に、 　　横に取付ける場合には縦方向に出、スナップバネどうしが当たらないようになっています。 ●取付方法の記号 ※2） 　　従って単体でご使用の場合はどちらでも構いません。（通常1の横取付） 　　スナップバネは通常必要です。 1 横取付　 2 縦取付　 X スナップバネなし ●形状の記号 S 角 ●本体部の ●使用電圧の記号 W 長四角 　色の記号 1 DC 5V K 黒 ●端子形状の記号 2 AC/DC 12V H 灰 K コネクタ（ハウジング・コンタクト添付） ※1） 3 AC/DC 24V N コネクタ（ハウジング・コンタクト添付なし） 5 AC/ DC 48V B ねじ締め端子 X LEDなし ●注意事項 ※1）3L-0922が添付されます。アクセサリーのページをご参照ください。 ※2）縦取付と横取付はスナップバネの出る方向が違います。複数の表示灯を縦に取付ける場合はスナップバネが横方向に、 　　横に取付ける場合には縦方向に出、スナップバネどうしが当たらないようになっています。 　　従って単体でご使用の場合はどちらでも構いません。（通常1の横取付） 　　スナップバネは通常必要です。 ◇外形寸法：3L-3～4頁 ◇アクセサリー一覧：3L-5頁 ◇内部接続：3L-16頁，3 L-19頁 ◇LED定格：3L-22頁 ◇端子配置：3L-23～24 頁 ◇マウントデザイン／パネルカット寸法：3L-25頁 Sunmulon Co., Ltd. Sunmulon Co., Ltd. 3L-7

形 式 の 指 定 方 法 全面２色照光 一体形式 3L 1 2 4 1 ●輝度低減の記号 1 なし ●取付方法の記号 ※3） ●形状及び照光方式の記号 1 横取付　 S3 角全面２色 2 縦取付　 W3 長四角全面２色 X スナップバネなし ●使用電圧の記号 ●LEDの色の記号 1 DC 5V 7 赤 1、2枠に指定色記入 2 AC/DC 12V 8 緑 （組合せ） 3 AC/DC 24V 9 黄 78, 79, 714, 716, 718, 5 AC/ DC 48V ※4） 14 高輝度青 89, 814, 816, 818, 914, 916, 918, 1416, 1418, 16 高輝度白 ●端子形状の記号 1618 18 高輝度緑 K コネクタ（ハウジング・コンタクト添付） ※2） 黄色のLEDはオレンジイエローです。 N コネクタ（ハウジング・コンタクト添付なし） B ねじ締め端子 ●カバーの色の記号 ●フィルターの色の記号 C 透明 ●本体部の 4 乳白 ※1） SK 半透明黒（ネガティブ照光）※1） 　色の記号 K 黒 H 灰 ●注意事項 ※1）ネガティブ照光のフィルターは片面に黒のシルク印刷が施されたものになります。 ※2）3L-0922が添付されます。アクセサリーのページをご参照ください。 ※3）縦取付と横取付はスナップバネの出る方向が違います。複数の表示灯を縦に取付ける場合はスナップバネが横方向に、 　　横に取付ける場合には縦方向に出、スナップバネどうしが当たらないようになっています。 　　従って単体でご使用の場合はどちらでも構いません。（通常1の横取付） 　　スナップバネは通常必要です。 ※4）AC/DC48Vは同時点灯はできません。 ◇外形寸法：3L-3～4頁 ◇アクセサリー一覧：3L-5頁 ◇内部接続：3L-17頁，3 L-20頁 ◇LED定格：3L-22頁 ◇端子配置：3L-23～24 頁 ◇マウントデザイン／パネルカット寸法：3L-25頁 Sunmulon Co., Ltd. 3L-8

形 式 の 指 定 方 法 全面２色照光 照 光 部 3L 1 2 4 1 ●輝度低減の記号 1 なし ●使用電圧の記号 ●形状及び照光方式の記号 1 DC 5V S3 角全面２色 2 AC/DC 12V W3 長四角全面２色 3 AC/DC 24V 5 AC/ DC 48V ※2） ●LEDの色の記号 7 赤 1、2枠に指定色記入 8 緑 （組合せ） ●フィルターの色の記号 9 黄 78, 79, 714, 716, 718, 4 乳白 ※1） 14 高輝度青 89, 814, 816, 818, 914, ●カバーの色の記号 916, 918, 1416, 1418, 16 高輝度白 1618 C 透明 18 高輝度緑 SK 半透明黒（ネガティブ照光）※1） 黄色のLEDはオレンジイエローです。 ●注意事項 ※1）ネガティブ照光のフィルターは片面に黒のシルク印刷が施されたものになります。 ※2）AC/DC48Vは同時点灯はできません。 全面２色照光 本 体 部 3L ●取付方法の記号 ※2） 1 横取付　 2 縦取付　 スナップバネなし ●形状の記号 X S 角 ●本体部の ●使用電圧の記号 W 長四角 　色の記号 1 DC 5V K 黒 ●端子形状の記号 2 AC/DC 12V H 灰 K コネクタ（ハウジング・コンタクト添付） ※1） 3 AC/DC 24V N コネクタ（ハウジング・コンタクト添付なし） 5 AC/ DC 48V ※3） B ねじ締め端子 ●注意事項 ※1）3L-0922が添付されます。アクセサリーのページをご参照ください。 ※2）縦取付と横取付はスナップバネの出る方向が違います。複数の表示灯を縦に取付ける場合はスナップバネが横方向に、 　　横に取付ける場合には縦方向に出、スナップバネどうしが当たらないようになっています。 　　従って単体でご使用の場合はどちらでも構いません。（通常1の横取付） 　　スナップバネは通常必要です。 ※3）AC/DC48Vは同時点灯はできません。 Sunmulon Co., Ltd. 3L-9

形 式 の 指 定 方 法 全面３色照光 一体形式 3L 1 2 4 1 ●輝度低減の記号 1 なし ●取付方法の記号 ※3） ●形状及び照光方式の記号 1 横取付　 S6 角全面３色 2 縦取付　 W6 長四角全面３色 X スナップバネなし ●使用電圧の記号 ●LEDの色の記号 2 DC 12V 7 赤 1、2枠に指定色記入 3 DC 24V 8 緑 （組合せ） 9 黄 78, 79, 714, 716, 718, 14 高輝度青 89, 914, 916, 918, 1416, 1418, 1618 16 高輝度白 ●端子形状の記号 18 高輝度緑 K コネクタ（ハウジング・コンタクト添付） ※2） 黄色のLEDはオレンジイエローです。 N コネクタ（ハウジング・コンタクト添付なし） B ねじ締め端子 ●カバーの色の記号 ●フィルターの色の記号 C 透明 ●本体部の 4 乳白 ※1） SK 半透明黒（ネガティブ照光）※1） 　色の記号 K 黒 H 灰 ●注意事項 ※1）ネガティブ照光のフィルターは片面に黒のシルク印刷が施されたものになります。 ※2）3L-0922が添付されます。アクセサリーのページをご参照ください。 ※3）縦取付と横取付はスナップバネの出る方向が違います。複数の表示灯を縦に取付ける場合はスナップバネが横方向に、 　　横に取付ける場合には縦方向に出、スナップバネどうしが当たらないようになっています。 　　従って単体でご使用の場合はどちらでも構いません。（通常1の横取付） 　　スナップバネは通常必要です。 ◇外形寸法：3L-3～4頁 ◇アクセサリー一覧：3L-5頁 ◇内部接続：3L-18頁，3 L-21頁 ◇LED定格：3L-22頁 ◇端子配置：3L-23～24 頁 ◇マウントデザイン／パネルカット寸法：3L-25頁 Sunmulon Co., Ltd. 3L-10

形 式 の 指 定 方 法 全面３色照光 照 光 部 3L 1 2 4 1 ●輝度低減の記号 1 なし ●使用電圧の記号 ●形状及び照光方式の記号 2 DC 12V S6 角全面３色 3 DC 24V W6 長四角全面３色 ●LEDの色の記号 赤 ●フィルターの色の記号 7 1、2枠に指定色記入 緑 4 乳白 ※1） 8 （組合せ） 9 黄 78, 79, 714, 716, 718, 14 高輝度青 89, 914, 916, 918, 1416, ●カバーの色の記号 1418, 1618 16 高輝度白 C 透明 18 高輝度緑 SK 半透明黒（ネガティブ照光）※1） 黄色のLEDはオレンジイエローです。 ●注意事項 ※1）ネガティブ照光のフィルターは片面に黒のシルク印刷が施されたものになります。 全面３色照光 本 体 部 3L ●取付方法の記号 ※2） 1 横取付　 2 縦取付　 X スナップバネなし ●形状の記号 S 角 ●本体部の ●使用電圧の記号 W 長四角 　色の記号 2 DC 12V K 黒 ●端子形状の記号 3 DC 24V H 灰 K コネクタ（ハウジング・コンタクト添付） ※1） N コネクタ（ハウジング・コンタクト添付なし） B ねじ締め端子 ●注意事項 ※1）3L-0922が添付されます。アクセサリーのページをご参照ください。 ※2）縦取付と横取付はスナップバネの出る方向が違います。複数の表示灯を縦に取付ける場合はスナップバネが横方向に、 　　横に取付ける場合には縦方向に出、スナップバネどうしが当たらないようになっています。 　　従って単体でご使用の場合はどちらでも構いません。（通常1の横取付） 　　スナップバネは通常必要です。 Sunmulon Co., Ltd. 3L-11

形 式 の 指 定 方 法 ２分割照光 一体形式 3L 1 2 1 2 1 ●輝度低減の記号 1 なし ●取付方法の記号 ※4） 1 横取付　 ●形状及び照光方式の記号 2 縦取付　 S2 角横２分割 X スナップバネなし W1 長四角縦２分割 長四角横２分割 ●使用電圧の記号 W2 1 DC 5V ●LEDの色の記号※1） 2 AC/DC 12V 7 赤 3 AC/DC 24V 8 緑 5 AC/ DC 48V ※5） 9 黄 1、2枠に指定色記入 X LEDなし 14 高輝度青 16 高輝度白 ●端子形状の記号 18 高輝度緑 K コネクタ（ハウジング・コンタクト添付） ※3） X LEDなし 非照光の場合：XX N コネクタ（ハウジング・コンタクト添付なし） LEDありとLEDなしの組合せは指定できません。 B ねじ締め端子 黄色のLEDはオレンジイエローです。 ●フィルターの色の記号※1）※2） ●カバーの記号 1 赤 C 透明 ●本体部の 2 緑 SK 半透明黒（ネガティブ照光）※2） 　色の記号 3 オレンジイエロー 1、2枠に指定色記入 K 黒 灰 4 乳白 H 6 青 X フィルターなし フィルターなしの場合：XX フィルターありとフィルターなしの組合せは 指定できません。 ●注意事項 ※1）LED・フィルターの場所指定 ※2）ネガティブ照光（カバーの記号 SK）を指定された場合、 　　ご使用色の記号を形式表示のLED、フィルターの色記号より選び、 フィルターは乳白（44）をご指定ください。 　　下図番号の1、2の順序でご指定ください。 片面に黒のシルク印刷が施されたものになります。 　　図内番号が形式の指定場所位置と一致します。 　　 ※3）3L-0922が添付されます。アクセサリーのページをご参照ください。 ※4）縦取付と横取付はスナップバネの出る方向が違います。複数の表示灯を 角横2分割 長四角縦2分割 長四角横2分割 　　縦に取付ける場合はスナップバネが横方向に、横に取付ける場合には Sunmulon側 Sunmulon側 Sunmulon側 　　縦方向に出、スナップバネどうしが当たらないようになっています。 　　従って単体でご使用の場合はどちらでも構いません。（通常1の横取付） 1 1 　　スナップバネは通常必要です。 1 2 2 2 ※5）AC/DC48Vは同時点灯はできません。 ◇外形寸法：3L-3～4頁 ◇アクセサリー一覧：3L-5頁 ◇内部接続：3L-18頁，3 L-21頁 ◇LED定格：3L-22頁 ◇端子配置：3L-23～24 頁 ◇マウントデザイン／パネルカット寸法：3L-25頁 Sunmulon Co., Ltd. 3L-12

形 式 の 指 定 方 法 形 式 の 指 定 方 法 ２分割照光 ２分割照光 一体形式 照 光 部 3L 1 2 1 2 1 3L 1 2 1 2 1 ●輝度低減の記号 ●輝度低減の記号 1 なし 1 なし ●取付方法の記号 ※4） 1 横取付　 ●使用電圧の記号 ●形状及び照光方式の記号 2 縦取付　 ●形状及び照光方式の記号 1 DC 5V S2 角横２分割 X スナップバネなし S2 角横２分割 2 AC/DC 12V W1 長四角縦２分割 W1 長四角縦２分割 ●使用電圧の記号 3 AC/DC 24V W2 長四角横２分割 W2 長四角横２分割 1 DC 5V 5 AC/ DC 48V ※3） ●LEDの色の記号※1） 2 AC/DC 12V ●LEDの色の記号※1） X LEDなし 7 赤 3 AC/DC 24V 7 赤 ●フィルターの色の記号※1）※2） 8 緑 5 AC/ DC 48V ※5） 8 緑 1 黄 赤 9 1、2枠に指定色記入 X LEDなし 9 黄 1、2枠に指定色記入 高輝度青 高輝度青 2 緑 14 14 ●端子形状の記号 ●カバーの記号 3 オレンジイエロー 1、2枠に指定色記入 16 高輝度白 16 高輝度白 18 高輝度緑 K コネクタ（ハウジング・コンタクト添付） ※3） 18 高輝度緑 C 透明 4 乳白 X LEDなし 非照光の場合：XX N コネクタ（ハウジング・コンタクト添付なし） X LEDなし 非照光の場合：XX SK 半透明黒（ネガティブ照光）※2） 6 青 B ねじ締め端子 X フィルターなし フィルターなしの場合：XX LEDありとLEDなしの組合せは指定できません。 LEDありとLEDなしの組合せは指定できません。 黄色のLEDはオレンジイエローです。 黄色のLEDはオレンジイエローです。 フィルターありとフィルターなしの組合せは ●フィルターの色の記号※1）※2） 指定できません。 ●カバーの記号 1 赤 ●注意事項 C 透明 ●本体部の 2 緑 ※1）LED・フィルターの場所指定 ※2) ネガティブ照光（カバーの記号 SK）を指定された場合、 SK 半透明黒（ネガティブ照光）※2） 　色の記号 　　ご使用色の記号を形式表示のLED、フィルターの色記号より選び、 3 オレンジイエロー フィルターは乳白（44）をご指定ください。 1、2枠に指定色記入 K 黒 　　下図番号の1、2の順序でご指定ください。 片面に黒のシルク印刷が施されたものになります。 4 乳白 　　図内番号が形式の指定場所位置と一致します。 灰 ※3　) AC/DC48Vは同時点灯はできません。 H 　　 6 青 X フィルターなし フィルターなしの場合：XX 角横2分割 長四角縦2分割 長四角横2分割 フィルターありとフィルターなしの組合せは Sunmulon側 Sunmulon側 Sunmulon側 指定できません。 1 1 1 2 2 2 ●注意事項 ※1）LED・フィルターの場所指定 ※2）ネガティブ照光（カバーの記号 SK）を指定された場合、 ２分割照光 　　ご使用色の記号を形式表示のLED、フィルターの色記号より選び、 フィルターは乳白（44）をご指定ください。 　　下図番号の1、2の順序でご指定ください。 片面に黒のシルク印刷が施されたものになります。 本 体 部 　　図内番号が形式の指定場所位置と一致します。 　　 ※3）3L-0922が添付されます。アクセサリーのページをご参照ください。 3L ※4）縦取付と横取付はスナップバネの出る方向が違います。複数の表示灯を 角横2分割 長四角縦2分割 長四角横2分割 　　縦に取付ける場合はスナップバネが横方向に、横に取付ける場合には ●取付方法の記号 ※2） Sunmulon側 Sunmulon側 Sunmulon側 　　縦方向に出、スナップバネどうしが当たらないようになっています。 　　従って単体でご使用の場合はどちらでも構いません。（通常1の横取付） 1 横取付　 1 1 　　スナップバネは通常必要です。 2 縦取付　 1 2 2 2 ※5）AC/DC48Vは同時点灯はできません。 スナップバネなし ●形状の記号 X S 角 ●本体部の ●使用電圧の記号 W 長四角 　色の記号 1 DC 5V K 黒 ●端子形状の記号 2 AC/DC 12V H 灰 K コネクタ（ハウジング・コンタクト添付） ※1） 3 AC/DC 24V N コネクタ（ハウジング・コンタクト添付なし） 5 AC/ DC 48V ※3） B ねじ締め端子 X LEDなし ●注意事項 ※1　 ) 3L-0922が添付されます。アクセサリーのページをご参照ください。 ※2) 縦取付と横取付はスナップバネの出る方向が違います。複数の表示　灯を　縦に取付ける場合はスナップバネが横方向に、横に取付ける場合には 　　縦方向に出、スナップバネどうしが当たらないようになっています。 　　従って単体でご使用の場合はどちらでも構いません。（通常1の横取付） 　　スナップバネは通常必要です。 ※3　) AC/DC48Vは同時点灯はできません。 ◇外形寸法：3L-3～4頁 ◇アクセサリー一覧：3L-5頁 ◇内部接続：3L-18頁，3 L-21頁 ◇LED定格：3L-22頁 ◇端子配置：3L-23～24 頁 ◇マウントデザイン／パネルカット寸法：3L-25頁 Sunmulon Co., Ltd. Sunmulon Co., Ltd. 3L-13

形 式 の 指 定 方 法 マトリックス本体部 3L X ●形状の記号 ●段数※2） ●列数 ※2） ●マトリックス ●使用電圧の記号 S 角 01 1段 01 1列 　フレームの 1 DC5V 　色の記号 W 長四角 02 2段 02 2列 （フランジ部） 2 AC/DC12V 03 3段 03 3列 K 黒 3 AC/DC24V ： ： ： ： 5 AC/DC48V 10 10段 10 10列 H 灰 X LEDなし ●端子形状の記号 K コネクタ（ハウジング・コンタクト添付） ※1） N コネクタ（ハウジング・コンタクト添付なし） B ねじ締め端子 ※1　 ) 　 3L-0922が添付されます。アクセサリーのページをご参照ください。 ※2) マトリックスの場合は照光部は別注文になります。マトリックス本体部に見合った数の照光部をご発注いただき、本体部に取り付けてください。　 照光部の照光種類やLED色はどれでも構いません。ただし、角のみまたは長四角（同一方向取付）のみの組合せに限ります。（※3参照） 段数および列数は下図を参考にしてご指定ください。最大10段10列まで可能です。長四角の長手方向は角2個分になりますので10段5列が 最大になります。 Sunmulon 彫刻側 Sunmulon 彫刻側 1列 2列 角 長四角 Aタイプ Bタイプ 1 1 段 段 ※3) 角と長四角、あるいは長四角の縦と横を混合した組合せも可能です。その場合は特注形式対応となりますので、下記特注用シートの 点線部分を実線で引き、添付の上ご発注ください。 3Lマトリックス特注用シート 例：4×6マトリックス（角×8，長四角×8）特注形式 例：角4 S01 × 04 長四角4 W01 × 08 ※1段1列は単体（一体形式）をご使用ください。 ●マトリックス取付時の点灯制限 電 圧 全面単色・全面2色・2分割照光での 単色点灯 全面2色・2分割照光での同時点灯 全面3色照光 DC5V ○ △ （全窓点灯可） （窓数制限あり） AC/DC12V・24V ○ △ DC12・24Vのみ対応 （全窓点灯可） （窓数制限あり） （全窓点灯可） AC/DC48V △ × （窓数制限あり） （同時点灯不可） 窓数制限（△）の詳細については弊社にお問い合わせください。なお、点灯不可（×）は5分程度であれば可能です。 Sunmulon Co., Ltd. 3L-14

形 式 の 指 定 方 法 交　換　部　品 マトリックス本体部 3L X ●全面単色照光用カバー／フィルター 名称 形状 赤 緑 オレンジイエロー 乳白 青 透明 ネガティブ カバー 角 3L-0867-CC 3L-0867-SK 長四角 3L-0868-CC 3L-0868-SK ●形状の記号 ●段数※2） ●列数 ※2） ●マトリックス ●使用電圧の記号 角 A 3L-0869-LR 3L-0869-LG 3L-0869-L0 3L-0869-LM 3L-0869-LB 3L-0916-LM 　フレームの フィルター S 角 01 1段 01 1列 1 DC5V 長四角 C 3L-0870-LR 3L-0870-LG 3L-0870-L0 3L-0870-LM 3L-0870-LB 3L-0917-LM 　色の記号 W 長四角 02 2段 02 2列 2 AC/DC12V ※ネガティブ用フィルターは乳白フィルターの表面に黒のシルク印刷が施されています。 （フランジ部） 03 3段 03 3列 K 黒 3 AC/DC24V ： ： ： ： 5 AC/DC48V ●全面２色・３色照光用カバー／フィルター 10 10段 10 10列 H 灰 X LEDなし 名称 形状 乳白 透明 ネガティブ 角 3L-0867-CC 3L-0867-SK ●端子形状の記号 カバー 長四角 3L-0868-CC 3L-0868-SK K コネクタ（ハウジング・コンタクト添付） ※1） 角 A 3L-0869-LM 3L-0916-LM N コネクタ（ハウジング・コンタクト添付なし） フィルター 長四角 C 3L-0870-LM 3L-0917-LM B ねじ締め端子 ※ネガティブ用フィルターは乳白フィルターの表面に黒のシルク印刷が施されています。 ※1　 ) 　 3L-0922が添付されます。アクセサリーのページをご参照ください。 ●２分割照光用カバー／フィルター ※2) マトリックスの場合は照光部は別注文になります。マトリックス本体部に見合った数の照光部をご発注いただき、本体部に取り付けてください。　 名称 形状 赤 緑 オレンジイエロー 乳白 青 透明 ネガティブ 照光部の照光種類やLED色はどれでも構いません。ただし、角のみまたは長四角（同一方向取付）のみの組合せに限ります。（※3参照） 段数および列数は下図を参考にしてご指定ください。最大10段10列まで可能です。長四角の長手方向は角2個分になりますので10段5列が カバー 角 3L-0867-CC 3L-0867-SK 最大になります。 長四角 3L-0868-CC 3L-0868-SK Sunmulon 彫刻側 Sunmulon 彫刻側 角横２分割用 B 3L-0871-LR 3L-0871-LG 3L-0871-L0 3L-0871-LM 3L-0871-LB 3L-0918-LM 1列 2列 フィルター 長四角縦２分割用 D 3L-0873-LR 3L-0873-LG 3L-0873-L0 3L-0873-LM 3L-0873-LB 3L-0920-LM 長四角横２分割用 E 3L-0872-LR 3L-0872-LG 3L-0872-L0 3L-0872-LM 3L-0872-LB 3L-0919-LM 角 長四角 Aタイプ Bタイプ ※ネガティブ用フィルターは乳白フィルターの表面に黒のシルク印刷が施されています。 1 1 段 段 ●分割用遮光板 ※3) 角と長四角、あるいは長四角の縦と横を混合した組合せも可能です。その場合は特注形式対応となりますので、下記特注用シートの 角２分割・長四角縦２分割用 長四角横２分割用 点線部分を実線で引き、添付の上ご発注ください。 形　式 3L-0889 3L-0890 3Lマトリックス特注用シート 例：4×6マトリックス（角×8，長四角×8）特注形式 フィルター寸法 A B C D E □28 14 60 30 例：角4 S01 × 04 60 長四角4 W01 × 08 0.5 ※1段1列は単体（一体形式）をご使用ください。 彫刻面 彫刻面 彫刻面 彫刻面 彫刻面 0.3 1.5 ●マトリックス取付時の点灯制限 電 圧 全面単色・全面2色・2分割照光での 単色点灯 全面2色・2分割照光での同時点灯 全面3色照光 3L-0869 3L-0871 3L-0870 3L-0873 3L-0872 DC5V ○ △ 3L-0916 3L-0918 3L-0917 3L-0920 3L-0919 （全窓点灯可） （窓数制限あり） AC/DC12V・24V ○ △ DC12・24Vのみ対応 （全窓点灯可） （窓数制限あり） （全窓点灯可） フィルターへの彫刻 AC/DC48V △ × （窓数制限あり） （同時点灯不可） フィルターへの彫刻をお引き受けします。詳細 についてはお問い合わせください。 窓数制限（△）の詳細については弊社にお問い合わせください。なお、点灯不可（×）は5分程度であれば可能です。 図面一般公差：±0.4mm Sunmulon Co., Ltd. Sunmulon Co., Ltd. 3L-15 1.5 0.3 1.5 28 0.3 0.5 1.5 28 0.3 1.5 28 0.3 0.5 14

内　部　接　続 （コネクタタイプ） 内　部　接　続 （コネクタタイプ） ●全面単色照光 ●全面２色照光 電圧 角 長四角 電圧 角 長四角 BOTTOM VIEW TOP VIEW BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 DC 5V 左側 右側 DC 5V 左側 右側 Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 AC/DC12V AC/DC24V AC/DC12V 左側 右側 右側 AC/DC48V AC/DC24V 左側 AC/DC48V ●全面単色照光（輝度低減） ●角　全面２色照光色組合せ（DC5V） 電圧 角 長四角 端子間 LEDの発光色 BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 Sunmulon 彫刻側 2－1間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 4－3間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 2-1間, 4-3間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 DC 5V 左側 右側 ●角　全面２色照光色組合せ（AC/DC12V・24V） 端子間 LEDの発光色 1－2間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 Sunmulon 彫刻側 Sunmulon 彫刻側 2－1間 3－4間 AC/DC12V 4－3間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 AC/DC24V 1－2, 2－1間 左側 右側 AC/DC48V 3ー4, 4ー3間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●角　全面２色照光色組合せ（AC/DC48V） 端子間 LEDの発光色 ※全面単色照光（輝度低減）をご使用の場合は、別回路へ電流の廻り込み防止のため、切り換え回路等下図のような回路を入れてください。 1－2間 － 間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 2 1 （例）DC 5V （例）AC/DC 12V・24V・48V 3－4間 １ － 間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 １ SW 4 3 ３ ３ VDD ＋5V ２ ●長四角　全面２色照光色組合せ（DC5V） SW ２ ４ 端子間 LEDの発光色 ４ 右側2－1間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 左側2－1間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 右側2－1間 左側2－1間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●長四角　全面２色照光色組合せ（AC/DC12V・24V） 端子間 LEDの発光色 右側1－2間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 右側2－1間 左側1－2間 左側2－1間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 右側1-2, 2-1間 左側1-2, 2-1間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●長四角　全面２色照光色組合せ（AC/DC48V） 端子間 LEDの発光色 右側1－2間 右側 － 間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 2 1 左側1－2間 左側 － 間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 2 1 Sunmulon Co., Ltd. 3L-16 Sunmulon Co., Ltd. 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234

内　部　接　続 （コネクタタイプ） 内　部　接　続 （コネクタタイプ） ●全面単色照光 ●全面２色照光 電圧 角 長四角 電圧 角 長四角 BOTTOM VIEW TOP VIEW BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 DC 5V 左側 右側 DC 5V 左側 右側 Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 AC/DC12V AC/DC24V AC/DC12V 左側 右側 右側 AC/DC48V AC/DC24V 左側 AC/DC48V ●全面単色照光（輝度低減） ●角　全面２色照光色組合せ（DC5V） 電圧 角 長四角 端子間 LEDの発光色 BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 Sunmulon 彫刻側 2－1間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 4－3間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 2-1間, 4-3間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 DC 5V 左側 右側 ●角　全面２色照光色組合せ（AC/DC12V・24V） 端子間 LEDの発光色 1－2間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 Sunmulon 彫刻側 Sunmulon 彫刻側 2－1間 3－4間 AC/DC12V 4－3間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 AC/DC24V 1－2, 2－1間 左側 右側 AC/DC48V 3ー4, 4ー3間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●角　全面２色照光色組合せ（AC/DC48V） 端子間 LEDの発光色 ※全面単色照光（輝度低減）をご使用の場合は、別回路へ電流の廻り込み防止のため、切り換え回路等下図のような回路を入れてください。 1－2間 － 間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 2 1 （例）DC 5V （例）AC/DC 12V・24V・48V 3－4間 １ － 間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 １ SW 4 3 ３ ３ VDD ＋5V ２ ●長四角　全面２色照光色組合せ（DC5V） SW ２ ４ 端子間 LEDの発光色 ４ 右側2－1間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 左側2－1間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 右側2－1間 左側2－1間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●長四角　全面２色照光色組合せ（AC/DC12V・24V） 端子間 LEDの発光色 右側1－2間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 右側2－1間 左側1－2間 左側2－1間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 右側1-2, 2-1間 左側1-2, 2-1間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●長四角　全面２色照光色組合せ（AC/DC48V） 端子間 LEDの発光色 右側1－2間 右側 － 間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 2 1 左側1－2間 左側 － 間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 2 1 Sunmulon Co., Ltd. Sunmulon Co., Ltd. 3L-17 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234

内　部　接　続 （コネクタタイプ） ●全面３色照光 電圧 角 長四角 BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 Sunmulon 彫刻側 DC12V DC24V 左側 右側 ●角　全面３色照光色組合せ（DC12V・24V） 端子間 LEDの発光色 1－2間 赤 赤 赤 赤 赤 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 1－3間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 1－4間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●長四角　全面３色照光色組合せ（DC12V・24V） 端子間 LEDの発光色 右側1－2間 赤 赤 赤 赤 赤 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 右側1－左側1間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 右側1－左側2間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●横２分割照光 電圧 角 長四角 BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 Sunmulon 彫刻側 DC 5V 右側 左側 Sunmulon 彫刻側 Sunmulon 彫刻側 AC/DC12V AC/DC24V 右側 AC/DC48V 左側 ●縦２分割照光 電圧 角 長四角 BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 DC 5V 左側 右側 Sunmulon 彫刻側 AC/DC12V AC/DC24V 左側 右側 AC/DC48V Sunmulon Co., Ltd. 3L-18 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234

内　部　接　続 （コネクタタイプ） 内　部　接　続 （ねじ締め端子タイプ） ●全面３色照光 ●全面単色照光 電圧 角 長四角 電圧 角 長四角 BOTTOM VIEW TOP VIEW BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 DC12V DC 5V X1 X1 X1 X2 X2 X2 DC24V 左側 右側 X3 左側 右側 X3 X3 X4 X4 X4 ●角　全面３色照光色組合せ（DC12V・24V） Sunmulon 彫刻側 Sunmulon 彫刻側 端子間 LEDの発光色 AC/DC12V X1 X1 X1 1－2間 赤 赤 赤 赤 赤 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 AC/DC24V X2 X2 X2 X3 左側 右側 X3 X3 1－3間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 AC/DC48V X4 X4 X4 1－4間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●長四角　全面３色照光色組合せ（DC12V・24V） ●全面単色照光（輝度低減） 端子間 LEDの発光色 電圧 角 長四角 右側1－2間 赤 赤 赤 赤 赤 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 BOTTOM VIEW TOP VIEW 右側1－左側1間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 Sunmulon 彫刻側 Sunmulon 彫刻側 右側1－左側2間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 X1 X1 X1 DC 5V X2 X2 X2 X3 左側 右側 ●横２分割照光 X3 X3 X4 X4 X4 電圧 角 長四角 BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 Sunmulon 彫刻側 DC 5V AC/DC12V X1 X1 X1 右側 AC/DC24V X2 X2 X2 左側 左側 右側 X3 X3 X3 AC/DC48V X4 X4 X4 Sunmulon 彫刻側 Sunmulon 彫刻側 ※全面単色照光（輝度低減）をご使用の場合は、別回路へ電流の回り込み防止のため、切り換え回路等下図のような回路を入れてください。 AC/DC12V AC/DC24V （例）DC 5V （例）AC/DC 12V・24V・48V 右側 AC/DC48V 左側 X1 X3 SW X1 X3 VDD ＋5V SW X4 X4 ●縦２分割照光 X2 X2 電圧 角 長四角 BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 DC 5V 左側 右側 Sunmulon 彫刻側 AC/DC12V AC/DC24V 左側 右側 AC/DC48V Sunmulon Co., Ltd. Sunmulon Co., Ltd. 3L-19 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234 1234

内　部　接　続 （ねじ締め端子タイプ） ●全面２色照光 電圧 角 長四角 BOTTOM VIEW TOP VIEW Sunmulon 彫刻側 Sunmulon 彫刻側 X1 X1 X1 DC 5V X2 X2 X2 左側 右側 X3 X3 X3 X4 X4 X4 Sunmulon 彫刻側 Sunmulon 彫刻側 AC/DC12V X1 X1 X1 X2 X2 X2 AC/DC24V X3 左側 右側 X3 X3 X4 AC/DC48V X4 X4 ●角　全面２色照光色組合せ（DC5V） 端子間 LEDの発光色 X4－X1間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 X2－X3間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 X4-X1, X2-X3間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●角　全面２色照光色組合せ（AC/DC12V・24V） 端子間 LEDの発光色 X1－X4間 － 間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 X4 X1 X3－X2間 X2－X3間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 X1-X4, X4-X1間 X3-X2, X2-X3間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●角　全面２色照光色組合せ（AC/DC48V） 端子間 LEDの発光色 X1－X4間 X4－X1間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 X3－X2間 － 間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 X2 X3 ●長四角　全面２色照光色組合せ（DC5V） 端子間 LEDの発光色 右側X4－X1間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 左側X4－X1間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 右側X4－X1間 左側X4－X1間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●長四角　全面２色照光色組合せ（AC/DC12V・24V） 端子間 LEDの発光色 右側X1－X4間 右側 － 間 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 X4 X1 左側X1－X4間 左側 － 間 緑 黄 高輝度青 高輝度白 高輝度緑 黄 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 X4 X1 右側X-1, X-4間 左側X-4, X-1間 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 同時色 ●長四角　全面２色照光色組合せ（AC/DC48V） 端子間 LEDの発光色 右側X1－X4間 右側 － 赤 赤 赤 赤 赤 緑 緑 緑 緑 黄 黄 黄 高輝度青 高輝度青 高輝度白 X4 X1間 左側X1－X4間 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度青 高輝度白 高輝度緑 高輝度白 高輝度緑 高輝度緑 左側X4－ 間 緑 黄 黄 X1 Sunmulon Co., Ltd. 3L-20
