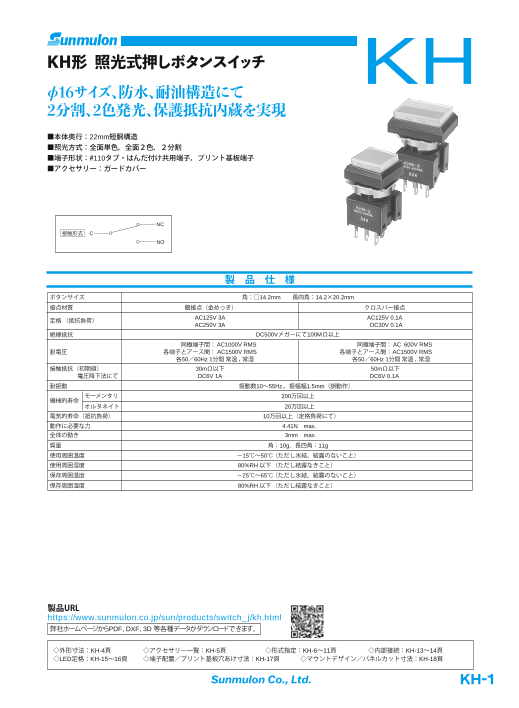

KH形照光式押しボタンスイッチ

CH形 照光式押しボタンスイッチ CH KH形 照光式押しボタンスイッチ KH φ■本1体6奥サ行：イ16ズmmの、短防胴構水造で、、耐LED油保護構抵抗造を内に蔵。て 2■全分面単割色、、全2面色２色発、２光分割、照保光の３護種類抵の照抗光方内式に蔵、６を種類実の発光色で　多彩な表現が可能。 現 ■マイクロスイッチ機能を採用。高信頼、長寿命で軽快なタッチ感。 ■■本は体ん奥だ行付：け端子、短プ胴リ構ン造ト基板端子、コネクタを用意。用途に合わせた端子を　選べます。22mm ■照後光付方け式で：き全て面、単連色結，取全付面可２能色な，ガ２ー分ド割カバー、ソケット、マトリックス取付金 ■　端具子な形ど状、：ア#ク1セ10サタリブー・もは充ん実だ。付け共用端子，プリント基板端子 ■アクセサリー：ガードカバー NC 接触形式 C NC NO 接触形式 C NO 製　品　仕　様 ボタンサイズ 角：□14.2mm　　長四角：14.2×20.2mm 接点材質 銀接点（金めっき） クロスバー接点 定格 （抵抗負荷） AC125V 3A AC125V 0.1A AC250V 3A DC30V 0.1A 絶縁抵抗 DC500Vメガーにて100MΩ以上 同極端子間： AC製1000　V R品MS　仕　様 同極端子間： AC 600V RMS 耐電圧 各端子とアース間： AC1500V RMS 各端子とアース間：AC1500V RMS 各50／60Hz 1分間 常温 , 常湿 各50／60Hz 1分間 常温 , 常湿 接触抵抗（初期値） 30mΩ以下 50mΩ以下 電圧降下法にて DC6V 1A DC6V 0.1A 耐振動 振動数10～55Hz ，振幅幅1.5mm（誤動作） 耐衝撃 30G（誤動作），50G（耐久） モーメンタリ 200万回以上 機械的寿命 オルタネイト 20万回以上 電気的寿命（抵抗負荷） 10万回以上（定格負荷にて） 動作に必要な力 4.41N　max. 全体の動き 3mm　max. 質量 角：10g，長四角：11g 使用周囲温度 －15℃～50℃（ただし氷結、結露のないこと） 使用周囲湿度 80%RH 以下 （ただし結露なきこと） 保存周囲温度 －25℃～65℃（ただし氷結、結露のないこと） 保存周囲湿度 80%RH 以下 （ただし結露なきこと） 製品URL 製品QRコード http://www.sunmulon.co.jp/sun/products/switch_j/ch.html 弊社ホームページからPDF， DXF， 3D 等各種データがダウンロード出来ます。 ◇外形寸法：CH-4頁～ ◇アクセサリー：：CH-6頁～ ◇形式指定：CH-11頁～ ◇内部接続：CH-23頁～ 製◇品LEUDR定L格：CH-26頁～ ◇端子配置／プリント基板穴あけ寸法：CH-29頁～　　　製◇マウントデザイン／パネルカット寸法：CH-31頁～ 製ht◇t品pア:U/ク/RwセLサwリwー.s外un形m寸法／パ 品QRコード ulon.cネoル.jpカ/ッsuトn寸/p法r：odCHu-c3t3s頁/s～witch_j/ch.html h弊tt社pホ://ーwムwペwー.ジsuかnらmPDuFlo， DnX.cFo， 3.jDp 等/s各un種/デprーoタdがuダcウtsン/sロwードitc出h来_まj/すkh。.html 弊社ホームページからPDF， DXF， 3D 等各種データがダウンロードできます。 ◇◇外外形形寸寸法法：：KCHH--44頁頁～ ◇◇アアククセセササリリーー：一：覧：CHK-6H頁-5～頁 ◇形式◇指形定式：指C定H：-1K1頁H-～6～11頁 ◇内部　接　続◇：内C部H接-2続3頁：～KH-13～14頁 ◇◇LLEEDD定定格格：：CKHH--2165頁～～16頁 ◇◇端端子子配配置置／／ププリリンントト基基板板穴穴ああけけ寸寸法法：：KCHH--2197頁頁～　　　◇◇ママウウンントトデデザザイインン／／パパネネルルカカッットト寸寸法法：：KCHH-1-381頁頁～ ◇アクセサリー外形寸法／パネルカット寸法：CH-33頁～ Sunmulon Co., Ltd. KH-1

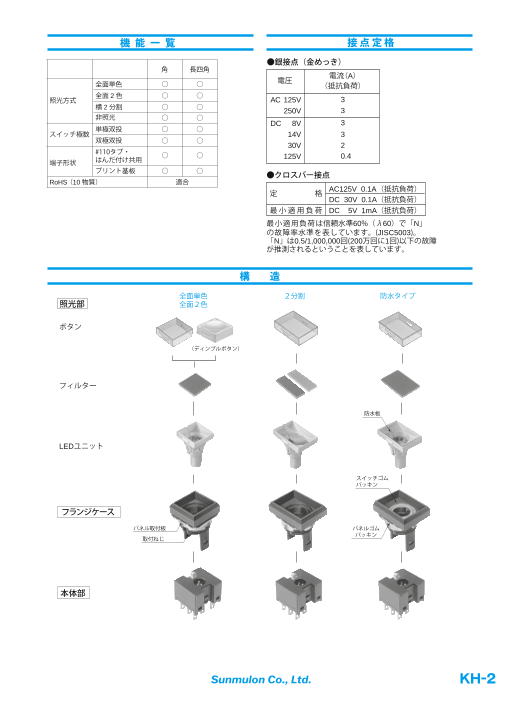

機 能 一 覧 接 点 定 格 照光の種類 ●銀接点（金めっき） 角 長四角 電流（A） 角・長四角ボタン共通となります。 全面単色 ○ ○ 電圧 （抵抗負荷） LEDの色の記号 7 赤 8 緑 9 黄 照光方式 全面 2色 ○ ○ AC 125V 3 横 2分割 ○ ○ ※「黄」はオレンジイエローです。 250V 3 非照光 ○ ○ DC 8V 3 単極双投 ○ ○ スイッチ極数 14V 3 双極双投 ○ ○ 全面単色照光 7 8 9 30V 2 #110タブ・ 端子形状 はんだ付け共用 ○ ○ 125V 0.4 プリント基板 ○ ○ ●クロスバー接点 RoHS（10物質） 適合 AC125V 0.1A（抵抗負荷） 全面２色照光 7・8 定 格 DC 30V 0.1A（抵抗負荷） 最小適用負荷 DC 5V 1mA（抵抗負荷） 最小適用負荷は信頼水準60%（λ60）で「N」 7 7 7 8 8 8 の故障率水準を表しています。(JISC5003)。 7 8 9 7 8 9 横２分割照光 「N」は0.5/1,000,000回(200万回に1回)以下の故障 9 9 9 が推測されるということを表しています。 7 8 9 構　　造 全面単色 ２分割 防水タイプ 照光部 全面２色 ボタン （ディンプルボタン） フィルター 防水板 LEDユニット スイッチゴム パッキン フランジケース パネル取付板 パネルゴム 取付ねじ パッキン 本体部 Sunmulon Co., Ltd. KH-2 Sunmulon Co., Ltd.

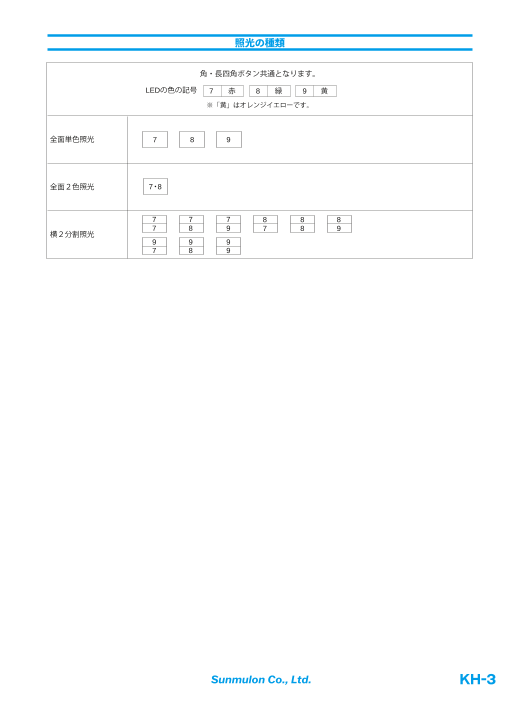

照光の種類 角・長四角ボタン共通となります。 LEDの色の記号 7 赤 8 緑 9 黄 ※「黄」はオレンジイエローです。 全面単色照光 7 8 9 全面２色照光 7・8 7 7 7 8 8 8 7 8 9 7 8 9 横２分割照光 9 9 9 7 8 9 Sunmulon Co., Ltd. KH-3

外 形 寸 法 アクセサリー一覧 ●フランジ付タイプ 種　類 形　状 分　類 形 式 使用上のご注意 角 □18 □14.2 ガードカバー 黒 KH-1565-K 角用 カバーは90°まで開いて止まります。 MULON彫刻側 灰 KH-1565-H それ以上は力を加えないでください。 M16×1 ディンプルボタンには使用できません。 黒 KH-1566-K ガードカバーを使用した場合は、 3D 長四角用 防水非対応になります。 DXF 灰 KH-1566-H ねじ締め治具 平面図 本体部用 MH-448 フランジケースのねじを締め付けるための 専用治具。 3D 17.1 17.8 DXF ※ディンプルボタンは3.9となります。 本体部 取り外し治具 本体部用 KH-1496 本体部を外す時は、この治具を 長四角 ご使用ください。 24 18 20.2 14.2 引き抜き治具 MULON彫刻側 照光部用 SJ-0001 フランジケースから照光部を外す時は、 × この治具をご使用ください。 M16 1 3D，DXFデータダウンロードサイト ： https://www.sunmulon.co.jp/download/ 平面図 3D 3D 17.1 17.8 DXF 3D，DXFデータダウンロードサイト ： https://www.sunmulon.co.jp/download/ ガードカバー 黒 KH-1565-K 角用 灰 KH-1565-H 長四角用 黒 KH-1566-K 灰 KH-1566-H .8 3D 17.8 0.4 23 .81 23.9 0.4 23 ※ガードカバーのフタは90 ま゚で開き止まります。 1 DXF 　それ以上無理な力を加えないでください。 角用 長四角用 ※ガードカバーを使用した場合は、防水非対応になります。　 図面一般公差：±0.4mm 図面一般公差：±0.4mm Sunmulon Co., Ltd. KH-4 Sunmulon Co., Ltd. 28.5 28.5 13 9 6 3 13 9 6 3※ 11.9 11.9

外 形 寸 法 アクセサリー一覧 ●フランジ付タイプ 種　類 形　状 分　類 形 式 使用上のご注意 角 □18 □14.2 ガードカバー 黒 KH-1565-K 角用 カバーは90°まで開いて止まります。 MULON彫刻側 灰 KH-1565-H それ以上は力を加えないでください。 M16×1 ディンプルボタンには使用できません。 黒 KH-1566-K ガードカバーを使用した場合は、 3D 長四角用 防水非対応になります。 DXF 灰 KH-1566-H ねじ締め治具 平面図 本体部用 MH-448 フランジケースのねじを締め付けるための 専用治具。 3D 17.1 17.8 DXF ※ディンプルボタンは3.9となります。 本体部 取り外し治具 本体部用 KH-1496 本体部を外す時は、この治具を 長四角 ご使用ください。 24 18 20.2 14.2 引き抜き治具 MULON彫刻側 照光部用 SJ-0001 フランジケースから照光部を外す時は、 × この治具をご使用ください。 M16 1 3D，DXFデータダウンロードサイト ： https://www.sunmulon.co.jp/download/ 平面図 3D 3D 17.1 17.8 DXF 3D，DXFデータダウンロードサイト ： https://www.sunmulon.co.jp/download/ ガードカバー 黒 KH-1565-K 角用 灰 KH-1565-H 長四角用 黒 KH-1566-K 灰 KH-1566-H .8 3D 17.8 0.4 23 .81 23.9 0.4 23 ※ガードカバーのフタは90 ま゚で開き止まります。 1 DXF 　それ以上無理な力を加えないでください。 角用 長四角用 ※ガードカバーを使用した場合は、防水非対応になります。　 図面一般公差：±0.4mm 図面一般公差：±0.4mm Sunmulon Co., Ltd. Sunmulon Co., Ltd. KH-5 28.5 28.5 13 9 6 3 13 9 6 3※ 11.9 11.9

CH形・スーパーCH形 形 式 の 指 定 方 法 照全光面単式色照押 CH 光しボタンスイッチ 一体形式 KH C ●スイッチ動作の記号 L 表示灯（動作機能なし） ●オプションの記号 ■本体M奥モ行ー：メ16ンmタmリの短胴構造です。コネクタタイプは23mm。 005 カソードコモン ■照光A部オルタネイト 無表示 オプションなし LEDの照光方式は全面単色、全面2色、2分割照光を実現。保護抵抗は内蔵で 上記以外のオプションについては、 す●。ス照イ光ッ部チは回パ路ネ数ル・前接面点よ材り質交の換記可号能です。 お問い合わせください。 ボタ0 ン表形示状灯は13.2角、13.2×19.4長四角ボタンと本体、照光部同一サイズの ●保護構造の記号 プリ3 ン単ト極基双板投専・用銀の（金16め角っボきタ）ンの3種類があります。 A 標準形 13.42角双、極1双3.投2×・1銀9（.4金長め四っ角きボ）タンには操作性のよいディンプルボタンも用意 しました。 B 防水タイプ(IP65)耐油形 5 単極双投・クロスバー ■スイッ双チ極部6 双投・クロスバー ●LED点灯電圧の記号 コイルスプリングを使ったマイクロスイッチ機構を採用．長寿命，軽快なタ ッチ感、高信頼性が得られます。 1 DC 5V 抵抗内蔵 ●ボタンの形状の記号 ■アクセサリー 2 DC12V 抵抗内蔵 連結S0取付角用バリヤー、ガードカバー、ソケット、マトリックス取付金具。 3 DC24V 抵抗内蔵 K0 角ディンプル ※1) 4 DC 5V 抵抗なし W0 長四角 5 DC12V、24V 抵抗なし X LEDなし NC ●LEDの色の記号 接触形式抵抗なCしは、別途保護抵抗を外付けして 7 赤 ご使用ください。 NO 8 緑 ●端子形状の記号 9 黄 ※2) ●ボタンの色の製記号　品　仕　様 P ＃110タブ・はんだ付け共用端子 X LEDなし C 透明 C プリント基板端子 ボタンなしをご希望の場合は照光部、 フランジケース、本体部別々の形式で ●フィルターの色の記号 ご注文ください。 1 赤 ●フランジケースの色の記号 2 緑 3 黄 ※2) K 黒 H 灰 4 乳白 X フィルターなし 透明ボタンのみですので 基本的にフィルターが必要です。 ●注意事項 ※1) ディンプルボタンは角のみです。 ※2）黄色のLED・フィルターはオレンジイエローです。 製品URL 製品QRコード http://www.sunmulon.co.jp/sun/products/switch_j/ch.html ◇外形寸法：KH-4頁 ◇アクセサリー一覧：KH-5頁 ◇内部接続：KH-13頁 ◇LED定格：KH-15頁 ◇端子配置／プリント基板穴あけ寸法：KH-17頁 ◇マウントデザイン／パネルカット寸法：KH-18頁 Sunmulon Co., Ltd. KH-6

CH形・スーパーCH形 形 式 の 指 定 方 法 形 式 の 指 定 方 法 照全光面単式色照押光しボタンスイッチ CH 全面単色照光 一体形式 照 光 部 KH C KH ●オプションの記号 ●スイッチ動作の記号 ●ボタンの形状の記号 005 カソードコモン L 表示灯（動作機能なし） ●オプションの記号 S0 角 無表示 オプションなし ■本体M奥モ行ー：メ16ンmタmリの短胴構造です。コネクタタイプは23mm。 005 カソードコモン K0 角ディンプル ※1) 上記以外のオプションについては、 ■照光A部オルタネイト 無表示 オプションなし W0 長四角 お問い合わせください。 LEDの照光方式は全面単色、全面2色、2分割照光を実現。保護抵抗は内蔵で 上記以外のオプションについては、 ●LEDの色の記号 す●スイ ●保護構造の記号 。照光ッ部チは回パ路ネ数ル・前接面点よ材り質交の換記可号能です。 お問い合わせください。 7 赤 ●ボタンの色の記号 A なし ボタ0 ン表形示状灯は13.2角、13.2×19.4長四角ボタンと本体、照光部同一サイズの ●保護構造の記号 プリ3 ン単ト極基双板投専・用銀の（金16め角っボきタ）ンの 8 緑 3種類があります。 C 透明 B 防水タイプ(IP65)耐油形 13.42角双、極1双3.投2×・1銀9（.4金長め四っ角きボ）タンには操作性のよいディンプルボタンも用意 A 標準形 9 黄 ※2) X ボタンなし ●LED点灯電圧の記号 しました。 B 防水タイプ(IP65)耐油形 X LEDなし 5 単極双投・クロスバー ●フィルターの色の記号 1 DC 5V 抵抗内蔵 ■スイッ双チ6 極部双投・クロスバー ●LED点灯電圧の記号 2 DC12V 抵抗内蔵 コイルスプリングを使ったマイクロスイッチ機構を採用．長寿命，軽快なタ 1 赤 ッチ感、高信頼性が得られます。 1 DC 5V 抵抗内蔵 2 緑 3 DC24V 抵抗内蔵 ●ボタンの形状の記号 ■ア クセサリー 2 DC12V 抵抗内蔵 3 黄 ※2) 4 DC 5V 抵抗なし 連結S0取付角用バリヤー、ガードカバー、ソケット、マトリックス取付金具。 3 DC24V 抵抗内蔵 4 乳白 5 DC12V、24V 抵抗なし K0 角ディンプル ※1) 4 DC 5V 抵抗なし X フィルターなし X LEDなし W0 長四角 5 DC12V、24V 抵抗なし 透明ボタンのみですので 抵抗なしは、別途保護抵抗を外付けして X LEDなし NC 基本的にフィルターが必要です。 ご使用ください。 ●LEDの色の記号 接触形式 ●注意事項 抵抗なCしは、別途保護抵抗を外付けして 7 赤 ご使用ください。 NO ※1) ディンプルボタンは角のみです。 8 緑 ※2）黄色のLED・フィルターはオレンジイエローです。 ●端子形状の記号 9 黄 ※2) ●ボタンの色の記号 P ＃110タブ・はんだ付け共用端子 X LEDなし 製　品　仕　様 C 透明 C プリント基板端子 ボタンなしをご希望の場合は照光部、 フランジケース、本体部別々の形式で ●フィルターの色の記号 ご注文ください。 1 赤 ●フランジケースの色の記号 2 緑 フランジケース 3 黄 ※2) K 黒 KH H 灰 4 乳白 X フィルターなし ●スイッチ動作の記号 ●保護構造の記号 透明ボタンのみですので 基本的にフィルターが必要です。 L 表示灯（動作機能なし） A なし S モーメンタリまたはオルタネイト B 防水タイプ(IP65)耐油形 ●注意事項 ●フランジケースの形状の記号 ●フランジケースの色の記号 ※1) ディンプルボタンは角のみです。 ※2）黄色のLED・フィルターはオレンジイエローです。 S 角 K 黒 W 長四角 H 灰 本体部 KH ●スイッチ動作の記号 ●端子形状の記号 L 表示灯（動作機能なし） P ＃110タブ・はんだ付け共用端子 モーメンタリ C M プリント基板端子 A オルタネイト ●照光方式の記号 製品URL 製品QRコード ●スイッチ回路数・接点材質の記号 D 全面単色 X LEDなし http://www.sunmulon.co.jp/sun/products/switch_j/ch.html 0 表示灯 3 単極双投・銀（金めっき） 4 双極双投・銀（金めっき） 5 単極双投・クロスバー 6 双極双投・クロスバー ◇外形寸法：KH-4頁 ◇アクセサリー一覧：KH-5頁 ◇内部接続：KH-13頁 ◇LED定格：KH-15頁 ◇端子配置／プリント基板穴あけ寸法：KH-17頁 ◇マウントデザイン／パネルカット寸法：KH-18頁 Sunmulon Co., Ltd. Sunmulon Co., Ltd. KH-7

形 式 の 指 定 方 法 全面２色照光 一体形式 KH 78 C 4 ●スイッチ動作の記号 L 表示灯（動作機能なし） ●オプションの記号 M モーメンタリ 005 カソードコモン A オルタネイト 無表示 オプションなし 上記以外のオプションについては、 ●スイッチ回路数・接点材質の記号 お問い合わせください。 0 表示灯 ●保護構造の記号 3 単極双投・銀（金めっき） A 標準形 4 双極双投・銀（金めっき） B 防水タイプ(IP65)耐油形 5 単極双投・クロスバー 6 双極双投・クロスバー ●LED点灯電圧の記号 1 DC 5V 抵抗内蔵 ●ボタンの形状の記号 2 DC12V 抵抗内蔵 S3 角 3 DC24V 抵抗内蔵 K3 角ディンプル ※1) 4 DC 5V 抵抗なし ※2) W3 長四角 5 DC12V、24V 抵抗なし ※2) 抵抗なしは、別途保護抵抗を外付けして ●LEDの色の記号 ご使用ください。 78 赤・緑 ●端子形状の記号 ●ボタンの色の記号 P ＃110タブ・はんだ付け共用端子 C 透明 C プリント基板端子 ボタンなしをご希望の場合は照光部、 フランジケース、本体部別々の形式で ●フィルターの色の記号 ご注文ください。 4 乳白 ●フランジケースの色の記号 K 黒 H 灰 ●注意事項 ※1) ディンプルボタンは角のみです。 ※2）同時点灯をご希望の場合は、抵抗なしタイプを外付け抵抗でご使用ください。 ◇外形寸法：KH-4頁 ◇アクセサリー一覧：KH-5頁 ◇内部接続：KH-13頁 ◇LED定格：KH-15頁 ◇端子配置／プリント基板穴あけ寸法：KH-17頁 ◇マウントデザイン／パネルカット寸法：KH-18頁 Sunmulon Co., Ltd. KH-8

形 式 の 指 定 方 法 全面２色照光 照 光 部 KH 78 ●オプションの記号 ●ボタンの形状の記号 005 カソードコモン S3 角 無表示 オプションなし K3 角ディンプル ※1) 上記以外のオプションについては、 W3 長四角 ●LEDの色の記号 お問い合わせください。 78 赤・緑 ●保護構造の記号 A なし ●ボタンの色の記号 B 防水タイプ(IP65)耐油形 C 透明 X ボタンなし ●LED点灯電圧の記号 1 DC 5V 抵抗内蔵 ●フィルターの色の記号 2 DC12V 抵抗内蔵 4 乳白 3 DC24V 抵抗内蔵 X フィルターなし 4 DC 5V 抵抗なし ※2) 透明ボタンのみですので 基本的にフィルターが必要です。 5 DC12V、24V 抵抗なし ※2) 抵抗なしは、別途保護抵抗を外付けして ご使用ください。 ●注意事項 ※1) ディンプルボタンは角のみです。 ※2）同時点灯ご希望の場合は、抵抗なしタイプを外付け抵抗でご使用ください。 フランジケース KH ●スイッチ動作の記号 ●保護構造の記号 L 表示灯（動作機能なし） A なし S モーメンタリまたはオルタネイト B 防水タイプ(IP65)耐油形 ●フランジケースの形状の記号 ●フランジケースの色の記号 S 角 K 黒 W 長四角 H 灰 本体部 KH E ●スイッチ動作の記号 ●端子形状の記号 L 表示灯（動作機能なし） P ＃110タブ・はんだ付け共用端子 M モーメンタリ C プリント基板端子 A オルタネイト ●照光方式の記号 ●スイッチ回路数・接点材質の記号 E 全面２色 0 表示灯 3 単極双投・銀（金めっき） 4 双極双投・銀（金めっき） 5 単極双投・クロスバー 6 双極双投・クロスバー Sunmulon Co., Ltd. KH-9

形 式 の 指 定 方 法 ２分割照光 一体形式 KH 1 2 C 1 2 ●スイッチ動作の記号 L 表示灯（動作機能なし） ●オプションの記号 M モーメンタリ 005 カソードコモン A オルタネイト 無表示 オプションなし 上記以外のオプションについては、 ●スイッチ回路数・接点材質の記号 お問い合わせください。 0 表示灯 ●保護構造の記号 3 単極双投・銀（金めっき） A 標準形 4 双極双投・銀（金めっき） B 防水タイプ(IP65)耐油形 5 単極双投・クロスバー 6 双極双投・クロスバー ●LED点灯電圧の記号 1 DC 5V 抵抗内蔵 ●ボタンの形状の記号 2 DC12V 抵抗内蔵 ※3) S2 角 6 抵抗なし2分割用 ※4) K2 角ディンプル ※1) X LED なし W2 長四角 抵抗なしは、別途保護抵抗を外付けして ご使用ください。 ●LEDの色の記号 ※2) ●端子形状の記号 7 赤 1、2枠に指定色記入 緑 （組合 せ） P ＃110タブ・はんだ付け共用端子 8 黄 77，78，79 C プリント基板端子 9 87，88，89 ●ボタンの色の記号 X LEDなし 97，98，99，XX C 透明 ●フィルターの色の記号 ※2) LEDありとLEDなしの組合せは指定できません。 ボタンなしをご希望の場合は照光部、 1 赤 フランジケース、本体部別々の形式で ご注文ください。 2 緑 1、2枠に指定色記入 3 黄 フィルターなしの場合 ●フランジケースの色の記号 4 乳白 XX K 黒 X フィルターなし H 灰 フィルターありとフィルターなしの組合せは 指定できません。 ●注意事項 ※1) ディンプルボタンは角のみです。 ※2) LED、フィルターの色の場所指定 ご使用色の記号を形式指定方法のLED、フィルターの色記号より選び、下図番号1、2の順序でご指定ください。 図内番号が形式の場所指定位置と一致します。 黄色のLED・フィルターはオレンジイエローです。 MULON側 MULON側 1 1 2 2 ※3）DC12V抵抗内蔵での同時点灯はできません。同時点灯をご希望の場合は、抵抗なしタイプを外付け抵抗でご使用ください。 ※4）DC24Vでの抵抗内蔵タイプはありません。抵抗なしタイプを外付け抵抗でご使用ください。 製品URL 製品QRコード http://www.sunmulon.co.jp/sun/products/switch_j/ch.html 弊社ホームページからPDF， DXF， 3D 等各種データがダウンロード出来ます。 ◇外形寸法：KH-4頁 ◇アクセサリー一覧：KH-5頁 ◇内部接続：KH-14頁 ◇LED定格：KH-16頁 ◇端子配置／プリント基板穴あけ寸法：KH-17頁 ◇マウントデザイン／パネルカット寸法：KH-18頁 Sunmulon Co., Ltd. KH-10

形 式 の 指 定 方 法 ２分割照光 照 光 部 KH 1 2 1 2 ●オプションの記号 ●ボタンの形状の記号 005 カソードコモン S2 角 無表示 オプションなし K2 角ディンプル ※1) 上記以外のオプションについては、 W2 長四角 お問い合わせください。 ●LEDの色の記号 ※2) ●保護構造の記号 7 赤 1、2枠に指定色記入 ●ボタンの色の記号 A なし 8 緑 （組合 せ） 77，78，79 C 透明 B 防水タイプ(IP65)耐油形 9 黄 87，88，89 X ボタンなし X LEDなし 97，98，99，XX ●LED点灯電圧の記号 ※2) LEDありとLEDなしの組合せは指定できません。 ●フィルターの色の記号 1 DC 5V 抵抗内蔵 1 赤 2 DC12V 抵抗内蔵 ※3) 2 緑 1、2枠に指定色記入 6 抵抗なし2分割用 ※4) 3 黄 フィルターなしの場合 X LED なし 4 乳白 XX 抵抗なしは、別途保護抵抗を外付けして X フィルターなし ご使用ください。 フィルターありとフィルターなしの組合せは 指定できません。 ●注意事項 ※1) ディンプルボタンは角のみです。 ※2）LED、フィルターの色の場所指定 MULON側 MULON側 ご使用色の記号を形式指定方法のLED、フィルターの色記号より選び、 1 1 右図番号1、2の順序でご指定ください。図内番号が形式の場所指定位置と一致します。 2 黄色の 2 LED・フィルターはオレンジイエローです。 ※3）DC12V抵抗内蔵での同時点灯はできません。同時点灯をご希望の場合は、抵抗なしタイプを外付け抵抗でご使用ください。 ※4）DC24Vでの抵抗内蔵タイプはありません。抵抗なしタイプを外付け抵抗でご使用ください。 フランジケース KH ●スイッチ動作の記号 ●保護構造の記号 L 表示灯（動作機能なし） A なし S モーメンタリまたはオルタネイト B 防水タイプ(IP65)耐油形 ●フランジケースの形状の記号 ●フランジケースの色の記号 S 角 K 黒 W 長四角 H 灰 本体部 KH ●スイッチ動作の記号 ●端子形状の記号 L 表示灯（動作機能なし） P ＃110タブ・はんだ付け共用端子 C M モーメンタリ プリント基板端子 A オルタネイト ●照光方式の記号 ●スイッチ回路数・接点材質の記号 E ２分割 X LEDなし 0 表示灯 3 単極双投・銀（金めっき） 4 双極双投・銀（金めっき） 5 単極双投・クロスバー 6 双極双投・クロスバー Sunmulon Co., Ltd. KH-11

交 換 部 品 内 部 接 続 ●全面単色照光用ボタン／フィルター ●全面単色照光 名称 色 赤 緑 黄 乳白 透明 ディンプル（透明） 電圧 ※抵抗内蔵タイプの内部接続を表しています。 ボタン 角 KH-1490 KH-1597 ※抵抗なしタイプは図中の抵抗部分をショートした形になります。 BOTTOM VIEW TOP VIEW ※カソードコモン（－）タイプはLEDの向きが逆になります。 長四角 KH-1493 フィルター 角 KH-1491-LR KH-1491-LG KH-1491-LY KH-1491-LM MULON彫刻側 長四角 KH-1494-LR KH-1494-LG KH-1494-LY KH-1494-LM DC5V LC L1 ●全面２色照光用ボタン／フィルター 名称 色 乳白 透明 ディンプル（透明） 角 ボタン 角 KH-1490 KH-1597 長四角 KH-1493 MULON彫刻側 フィルター 角 KH-1491-LM DC12V LC L1 長四角 KH-1494-LM DC24V ●２分割照光用ボタン／フィルター 名称 色 赤 緑 黄 乳白 透明 ディンプル（透明） ボタン 角 KH-1490 KH-1597 MULON彫刻側 長四角 KH-1493 LC L1 フィルター 角 KH-1492-LR KH-1492-LG KH-1492-LY KH-1492-LM DC5V 長四角 KH-1495-LR KH-1495-LG KH-1495-LY KH-1495-LM ●分割用 遮光板 長四角 角 KH-1497-1 MULON彫刻側 長四角 KH-1498-1 ※防水タイプは遮光板の交換はできません。 DC12V LC L1 DC24V ●パネル取付板 形式 KH-1473 ●取付ねじ ●全面２色照光 ●全面２色照光色組合せ（各電圧共通） 電圧 端子間 LEDの発光色 形式 KH-1474 LC-L1間 緑 BOTTOM VIEW TOP VIEW LC-L2間 赤 ●パネルゴムパッキン MULON彫刻側 DC5V LCL2 L1 形式 KH-1475 防水タイプのみ使用 角 フィルター寸法 MULON彫刻側 DC12V LCL2 L1 ブラスト面 彫刻面 ブラスト面 彫刻面 ブラスト面 彫刻面 ブラスト面 彫刻面 DC24V 1.2 12.7 1.2 18.7 1.2 □12.7 1.2 18.7 MULON彫刻側 LCL2 L1 KH-1491 KH-1494 KH-1492 KH-1495 DC5V ボタン／フィルターへの彫刻 長四角 ボタン、フィルターへの彫刻をお引き受けします。 MULON彫刻側 詳細についてはお問い合わせください。 DC12V LCL2 L1 DC24V Sunmulon Co., Ltd. KH-12 Sunmulon Co., Ltd. 12.7 6.38 6.38

交 換 部 品 内 部 接 続 ●全面単色照光用ボタン／フィルター ●全面単色照光 名称 色 赤 緑 黄 乳白 透明 ディンプル（透明） 電圧 ※抵抗内蔵タイプの内部接続を表しています。 ボタン 角 KH-1490 KH-1597 ※抵抗なしタイプは図中の抵抗部分をショートした形になります。 BOTTOM VIEW TOP VIEW ※カソードコモン（－）タイプはLEDの向きが逆になります。 長四角 KH-1493 フィルター 角 KH-1491-LR KH-1491-LG KH-1491-LY KH-1491-LM MULON彫刻側 長四角 KH-1494-LR KH-1494-LG KH-1494-LY KH-1494-LM DC5V LC L1 ●全面２色照光用ボタン／フィルター 名称 色 乳白 透明 ディンプル（透明） 角 ボタン 角 KH-1490 KH-1597 長四角 KH-1493 MULON彫刻側 フィルター 角 KH-1491-LM DC12V LC L1 長四角 KH-1494-LM DC24V ●２分割照光用ボタン／フィルター 名称 色 赤 緑 黄 乳白 透明 ディンプル（透明） ボタン 角 KH-1490 KH-1597 MULON彫刻側 長四角 KH-1493 LC L1 フィルター 角 KH-1492-LR KH-1492-LG KH-1492-LY KH-1492-LM DC5V 長四角 KH-1495-LR KH-1495-LG KH-1495-LY KH-1495-LM ●分割用 遮光板 長四角 角 KH-1497-1 MULON彫刻側 長四角 KH-1498-1 ※防水タイプは遮光板の交換はできません。 DC12V LC L1 DC24V ●パネル取付板 形式 KH-1473 ●取付ねじ ●全面２色照光 ●全面２色照光色組合せ（各電圧共通） 電圧 端子間 LEDの発光色 形式 KH-1474 LC-L1間 緑 BOTTOM VIEW TOP VIEW LC-L2間 赤 ●パネルゴムパッキン MULON彫刻側 DC5V LCL2 L1 形式 KH-1475 防水タイプのみ使用 角 フィルター寸法 MULON彫刻側 DC12V LCL2 L1 ブラスト面 彫刻面 ブラスト面 彫刻面 ブラスト面 彫刻面 ブラスト面 彫刻面 DC24V 1.2 12.7 1.2 18.7 1.2 □12.7 1.2 18.7 MULON彫刻側 LCL2 L1 KH-1491 KH-1494 KH-1492 KH-1495 DC5V ボタン／フィルターへの彫刻 長四角 ボタン、フィルターへの彫刻をお引き受けします。 MULON彫刻側 詳細についてはお問い合わせください。 DC12V LCL2 L1 DC24V Sunmulon Co., Ltd. Sunmulon Co., Ltd. KH-13 12.7 6.38 6.38

内 部 接 続 ●２分割照光 電圧 ※抵抗内蔵タイプの内部接続を表しています。 ※抵抗なしタイプは図中の抵抗部分をショートした形になります。 BOTTOM VIEW TOP VIEW ※カソードコモン（－）タイプはLEDの向きが逆になります。 MULON彫刻側 LCL2 L1 角 DC5V DC12V ※DC24Vは抵抗内蔵タイプはありません。 MULON彫刻側 DC5V LCL2 L1 長四角 DC12V ※DC24Vは抵抗内蔵タイプはありません。 Sunmulon Co., Ltd. KH-14

内 部 接 続 LED定格（全面単色照光） ●２分割照光 ●抵抗内蔵タイプ 電圧 ※抵抗内蔵タイプの内部接続を表しています。 ※抵抗なしタイプは図中の抵抗部分をショートした形になります。 電圧 電流(mA) BOTTOM VIEW TOP VIEW ※カソードコモン（－）タイプはLEDの向きが逆になります。 DC5V ±5% 32 MULON彫刻側 DC12V ±5% 16 DC5V LCL2 L1 角 DC24V ±5% 12 DC12V ●抵抗なしタイプ（外付け抵抗） ●配線図 ※DC24Vは抵抗内蔵タイプはありません。 使用電圧 DC5V DC12V・24V IF R 発光色 赤 緑 黄 赤 緑 黄 最大動作電流 IFM (mA) 40 40 40 20 20 20 直流逆電圧 VR (V) 10 10 10 20 20 20 VDD VF 順電圧 VF（Typ.）【IF=20mA時】 (V) 3.6 4.3 4.0 7.1 8.6 8.0 MULON彫刻側 使用周囲温度25℃以上の DC5V LCL2 L1 場合の電流低減率 (mA/℃) 0.66 0.33 長四角 DC12V パルス幅 PW (μs) 100 パルス -1 点灯条件 デューティー比 DR 10 　外付け抵抗は、下記式を参考に算出してください。 IFM 　(mA) 90 VDD：電源電圧 ※DC24Vは抵抗内蔵タイプはありません。 R＝ VDD－VF VF ：順電圧 IF IF ：動作電流 IFは抵抗内蔵タイプの電流値を参考に 最大動作電流値（IFM）以下に設定してください。 LED定格（全面２色照光） ●抵抗内蔵タイプ 電流(mA) 電圧 赤 緑 DC5V ±5% 7 26 DC12V ±5% 4 14 DC24V ±5% 2 7 抵抗内蔵タイプは２色の同時点灯はできません。 ●抵抗なしタイプ（外付け抵抗） ●配線図 使用電圧 DC5V DC12V・24V 発光色 赤 緑 赤 緑 最大動作電流 IFM (mA) 50 40 25 20 VF 直流逆電圧 V VDD VDD R (V) 10 10 20 20 順電圧 VF（Typ.）【IF=20mA時】 (V) 3.8 4.2 7.6 8.4 IF R R 使用周囲温度25℃以上の 場合の電流低減率 IF (mA/℃) 0.66 0.33 パルス幅 PW (μs) 100 パルス 点灯条件 デューティー比 DR 10-1 　 　外付け抵抗は、下記式を参考に算出してください。 IFM (mA) 90 ２色同時点灯の際は、外付け抵抗で VDD：電源電圧 　DC5V ：合計40mA以下 VDD－VF VF ：順電圧 　DC12，24V ：合計20mA以下 R＝ IF としてご使用ください。 IF ：動作電流 IFは抵抗内蔵タイプの電流値を参考に 最大動作電流値（IFM）以下に設定してください。 抵抗値算出用　 http://www.sunmulon.co.jp/sun/products/led.html 項目を入力するだけで、抵抗値が算出できます。 Sunmulon Co., Ltd. Sunmulon Co., Ltd. KH-15

LED定格（２分割照光） ●抵抗内蔵タイプ 電圧 電流(mA) DC5V ±5% 16 DC12V ±5% 16 DC5Vタイプの２分割同時点灯は可能です。 DC12Vタイプは２分割同時点灯はできません。 ●抵抗なしタイプ（外付け抵抗） ●配線図 使用電圧 各電圧共通 発光色 赤 緑 黄 最大動作電流 IFM (mA) 20 20 20 VF 直流逆電圧 VR (V) 10 10 10 VDD VDD 順電圧 VF（Typ.）【IF=20mA時】 (V) 3.6 4.3 4.0 IF R R 使用周囲温度25℃以上の IF 場合の電流低減率 (mA/℃) 0.66 パルス幅 PW (μs) 100 パルス 点灯条件 デューティー比 DR 10-1 　外付け抵抗は、下記式を参考に算出してください。 IFM 　(mA) 90 VDD：電源電圧 ＝ VDD－VF R VF ：順電圧 IF IF ：動作電流 IFは抵抗内蔵タイプの電流値を参考に 抵抗値算出用　 最大動作電流値（IFM）以下に設定してください。 http://www.sunmulon.co.jp/sun/products/led.html 項目を入力するだけで、抵抗値が算出できます。 Sunmulon Co., Ltd. KH-16

端子配置／端子配置寸法 ■全面単色照光 ●端子配置（BOTTOM VIEW） 単極双投 双極双投 表示灯 MULON彫刻側 MULON彫刻側 MULON彫刻側 NO NO L1 L1 NO L1 NC LC NC LC NC LC C C C ※「LEDなし X」を選択した場合はLED端子（L1, LC）がありません。 ●端子配置寸法（BOTTOM VIEW） ●プリント基板穴あけ寸法（TOP VIEW） MULON彫刻側 MULON彫刻側 MULON彫刻側 MULON彫刻側 5-φ1.2穴 8-φ1.2穴 NO L1 NO L1 NO NC NC NC C LC C LC C 6.1 6.1 6.1 6.1±0.1 6.1±0.1 6.1±0.1 単極双投 双極双投 単極双投 双極双投 ※「LEDなし X」を選択した場合はLED端子（L1, LC）がありません。 ■全面２色・２分割照光 ●端子配置（BOTTOM VIEW） 単極双投 双極双投 表示灯 MULON彫刻側 MULON彫刻側 MULON彫刻側 NO L1 NO L1 L1 NO L2 L2 NC L2 NC NC LC LC LC C C C ※「LEDなし X」を選択した場合はLED端子（L1, L2, LC）がありません。 ●端子配置寸法（BOTTOM VIEW） ●プリント基板穴あけ寸法（TOP VIEW） MULON彫刻側 MULON彫刻側 MULON彫刻側 MULON彫刻側 6-φ1.2穴 9-φ1.2穴 NO L1 NO L1 NO NC L2 NC L2 C LC C LC NC C 6.1 6.1 6.1 6.1±0.1 6.1±0.1 6.1±0.1 単極双投 双極双投 単極双投 双極双投 ※「LEDなし X」を選択した場合はLED端子（L1, L2, LC）がありません。 図面一般公差：±0.4mm Sunmulon Co., Ltd. KH-17 5.08 5.08 5.08 5.08 0.25 4 4 3.754.25 4 4 3.75 4.25 0.25 5.08 5.08 5.08 5.08 4±0.1 4±0.1 3.75 ±0.1 ±0.10.25 4.25 5.08 ±0.1 5.08 ±0.1 5.08 ±0.1 5.08 ±0.1 4±0.1 4±0.1 0.25 3.75 ±0.1 4.25 ±0.1 5.08 ±0.1 5.08 ±0.1 5.08 ±0.1 5.08 ±0.1

端　子　形　状 0.5 1.2 0.5 1 2.8 2.8 ♯110タブ・はんだ付け共用端子 プリント基板端子 マウントデザイン／パネルカット寸法 ●角 マウントデザイン パネルカット寸法 取付可能板厚0.5mm～3.2mm φ16.1＋0.3 0 標 準 取 付 18n 最小18 最小18 取付可能板厚0.5mm～2.2mm ガ ー φ16.1＋0.3 0 ド カ バ ー 取 18n 最小18 最小18 付 n：横方向のスイッチ個数 m：縦方向のスイッチ個数 ●長四角 マウントデザイン パネルカット寸法 取付可能板厚0.5mm～3.2mm φ16.1＋0.3 0 標 準 取 付 24n 最小24 最小24 取付可能板厚0.5mm～2.2mm ガ ー φ16.1＋0.3 0 ド カ バ ー 取 24n 最小24 最小24 付 n：横方向のスイッチ個数 m：縦方向のスイッチ個数 ※パネルに塗装処理等の外装処理をする場合、外装処理後の寸法がパネルカット寸法になるようにお願いします。 パネルカット寸法が小さくなりますと動作不良の原因となります。 ※防水タイプの取付可能板厚は0.5mm～2.7mm（標準取付）となります。 Sunmulon Co., Ltd. KH-18 23.8 18m 23.8 18m 5.9 10.4 2 10.4 7.5 4 0.7 最小18 最小18

取扱い説明 1．スイッチ本体部の取り付け （2）スイッチ本体部をフランジケースに取り付ける。 （1）フランジケースをパネルに取り付ける。 方向性（ MULON 側をL1側にする。反対には入りません） 　　 取付ねじを締め付ける際は、ねじ締め治具(MH-448)を を確認してフランジケースをスイッチ本体部に取り付け 使用して決められたトルクで締めてくださ　い　。　　　　　　　　　　 ます。 ※防水タイプの時はこの位置にパネルゴム 　　　　　　　　　　　　照光部を動作限度位置まで 　パッキンを入れる。 　　　　　　　　　　　　押し込んでパチンと音がするのを 　　　　　　　　　　　　確認してください。 パネル パネル取付板 取付ねじ（0.69N-m以下） 2．照光部の取り付け 3．照光部の取り外し 照光部の柱とスイッチ本体部の穴を合わせて、そのまま 必ず引き抜き治具（SJ-0001）を使用して取り外してください。 パチンと止まるまで押し込んでください。（照光部の柱は ボタン両側についているへこみ部分を 中心よりズレているので一方向しか入りません） 　　治具ではさみ、まっすぐに 引き抜いてください。 ※上記以外の引き抜き方で外すと、照光部破損の原因になります。 センターより柱が ※照光部に組込まれているスプリング等の機構部品には触れない ズレている。 　ようにしてください。 4．ボタンの取り外し 5．遮光板の取り付け（分割形のみ） A部を押し開くようにして外してください。 遮光板を、LEDユニットの内壁の溝に挿入してください。 （防水タイプは除く） A部 変形したボタンは再使用しないでください。 6．フィルターの取り付け 7．ボタンの取り付け ブラスト面を下にしてLEDユニットの上に乗せ、 ボタンの窓のあいている方をLEDユニットの凸部に合わせ、 その上からボタンをかぶせてください。 パチンと音がするまではめ込んでください。 ボタン：窓部、LEDユニット：凸部 8．本体部取り外し治具の使い方 9. LED照光の定格電圧の表示 （ 1）2ケ所の溝に取り外し治具(K H-1496)を 当てて、そのまま押し込みます。 図の場所に記号で表示する。 （ 2）押し込んでパチンと音がしたら引くと、 記号　　 電　圧 本体部が取り外せ ます。 1 DC 5V　抵抗内蔵 溝 溝 記号 1 2 DC12V　抵抗内蔵 3 DC24V　抵抗内蔵 2ケ所の溝に同時に押し込んでください。 4 DC 5V用抵抗なし 片方ずつや無理に押し込んだりすると 5 DC12V,24V用抵抗なし フランジケースの支柱が折れる危険性が あります。 6 抵抗なし2分割用 X LEDなし Sunmulon Co., Ltd. KH-19

取扱い注意事項 1．端子のはんだ付けは、380℃ 3秒以内で行ってください。なお、スイッチ本体にはんだゴテをあてないでください。 　 端子が変形し不良の原因になります。 2．はんだ付け中およびはんだ付け後1分間は、端子部を動かさないでください。 3．定格電圧は照光部側面に表示されていますのでご確認 の上ご使用ください。 4．文字フィルムは非装備品です。 文字フィルムを用いられる方は、厚さ0.1mmの耐熱フィルムを使用してください。寸法は下図を参考にしてください。 5．パネルに取り付ける際の取付ねじの締め付けトルクは0.69N・m以下で行ってください。 角 長四角 □12.7 0 －0.2 18.7 0 －0.2 ※上記以外の取扱い説明および注意事項は“共通注意事項” をご覧ください。 価 格 （円） ※表示価格は、税込価格です。 形　式 価　格 形　式 価　格 形　式 価　格 KHM-3S0□ 1,617 KHM-3S3□ 2,211 KHM-3S2□ 1,815 KHM-4S0□ 1,755 KHM-4S3□ 2,343 KHM-4S2□ 1,947 KHA-3S0□ 1,727 KHA-3S3□ 2,316 KHA-3S2□ 1,920 KHA-4S0□ 1,859 KHA-4S3□ 2,437 KHA-4S2□ 2,041 全面単色照光 KHM-3W0□ 1,810 全面2色照光 KHM-3W3□ 2,404 2分割照光 KHM-3W2□ 2,019 KHM-4W0□ 1,947 KHM-4W3□ 2,536 KHM-4W2□ 2,151 KHA-3W0□ 1,920 KHA-3W3□ 2,508 KHA-3W2□ 2,123 KHA-4W0□ 2,052 KHA-4W3□ 2,629 KHA-4W2□ 2,244 KHL-0S0□ 1,331 KHL-0S3□ 1,953 KHL-0S2□ 1,557 KHL-0W0□ 1,524 KHL-0W3□ 2,145 KHL-0W2□ 1,760 ※上記価格は「#110タブ・はんだ付け共用端子」「保護構造なし」での価格になります。 ※上記価格以外の価格についてはお問い合わせください。 図面一般公差：±0.4mm 2022年10月現在 Sunmulon Co., Ltd. KH-20 12.7 0 －0.2
