XH形照光式押しボタンスイッチ

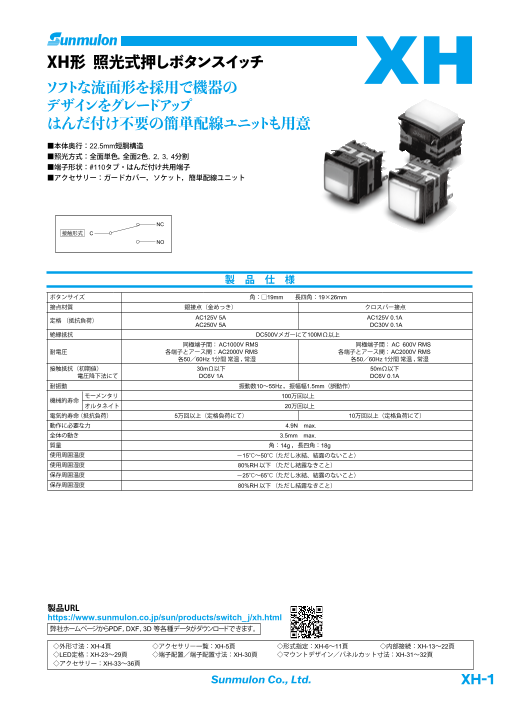

XH形 照光式押しボタンスイッチ ソフトな流面形を採用で機器の XH デザインをグレードアップ はんだ付け不要の簡単配線ユニットも用意 ■本体奥行：22.5mm短胴構造 ■照光方式：全面単色，全面2色，2，3，4分割 ■端子形状：#110タブ・はんだ付け共用端子 ■アクセサリー：ガードカバー，ソケット，簡単配線ユニット NC 接触形式 C NO 製　品　仕　様 ボタンサイズ 角：□19mm　　長四角：19×26mm 接点材質 銀接点（金めっき） クロスバー接点 定格 （抵抗負荷） AC125V 5A AC125V 0.1A AC250V 5A DC30V 0.1A 絶縁抵抗 DC500Vメガーにて100MΩ以上 同極端子間： AC1000V RMS 同極端子間： AC 600V RMS 耐電圧 各端子とアース間：AC2000V RMS 各端子とアース間：AC2000V RMS 各50／60Hz 1分間 常温 , 常湿 各50／60Hz 1分間 常温 , 常湿 接触抵抗（初期値） 30mΩ以下 50mΩ以下 電圧降下法にて DC6V 1A DC6V 0.1A 耐振動 振動数10～55Hz ，振幅幅1.5mm（誤動作） 耐衝撃 30G（誤動作），50G（耐久） モーメンタリ 100万回以上 機械的寿命 オルタネイト 20万回以上 電気的寿命（抵抗負荷） 5万回以上（定格負荷にて） 10万回以上（定格負荷にて） 動作に必要な力 4.9N　max. 全体の動き 3.5mm　max. 質量 角：14g ，長四角：18g 使用周囲温度 －15℃～50℃（ただし氷結、結露のないこと） 使用周囲湿度 80%RH 以下 （ただし結露なきこと） 保存周囲温度 －25℃～65℃（ただし氷結、結露のないこと） 保存周囲湿度 80%RH 以下 （ただし結露なきこと） 製品URL http://www.sunmulon.co.jp/sun/products/switch_j/xh.html 弊社ホームページからPDF， DXF， 3D 等各種データがダウンロードできます。 ◇外形寸法：XH-4頁 ◇アクセサリー一覧：XH-5頁 ◇形式指定：XH-6～11頁 ◇内部接続：XH-13～22頁 ◇LED定格：XH-23～29頁 ◇端子配置／端子配置寸法：XH-30頁 ◇マウントデザイン／パネルカット寸法：XH-31～32頁 ◇アクセサリー：XH-33～36頁 Sunmulon Co., Ltd. XH-1

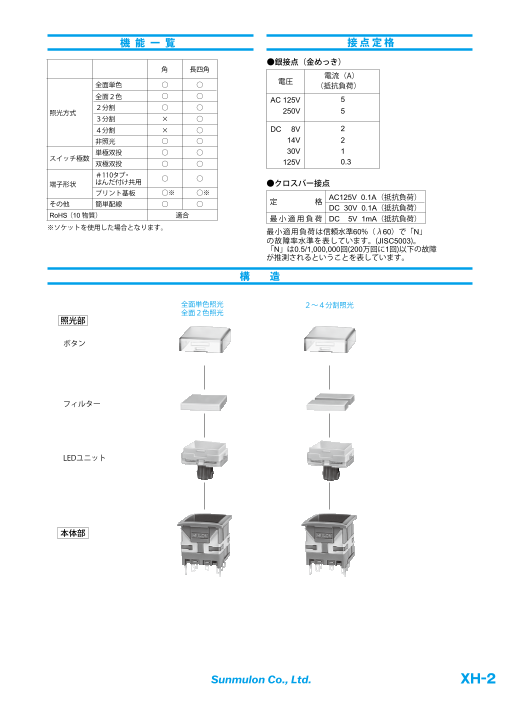

機 能 一 覧 接 点 定 格 照光の種類 ●銀接点（金めっき） 角 長四角 電流（A） 角・長四角ボタン共通となります。 全面単色 ○ ○ 電圧 （抵抗負荷） LEDの色の記号 ○ ○ 70 赤 80 緑 90 黄 14 高輝度青 16 高輝度白 18 高輝度緑 全面２色 AC 1 2 5V 5 ２分割 ○ ○ ※「黄」はオレンジイエローです。 照光方式 250V 5 ３分割 × ○ ４分割 × ○ DC 8V 2 非照光 ○ ○ 14V 2 全面単色照光 70 80 90 14 16 18 単極双投 ○ ○ 30V 1 スイッチ極数 双極双投 ○ ○ 125V 0.3 ３極双投 × ○ ＃110タブ・ ●クロスバー接点 70・80 70・14 70・16 70・18 80・90 90・70 端子形状 はんだ付け共用 ○ ○ 全面２色照光 定 格 AC125V 0.1A（抵抗負荷） プリント基板 ○ ○ DC 30V 0.1A（抵抗負荷） 90・14 90・16 90・18 14・16 16・18 18・14 その他 簡単配線 ○ ○ 最小適用負荷 DC 5V 1mA（抵抗負荷） RoHS（10物質） 適合 最小適用負荷は信頼水準60%（λ60）で「N」 LEDはすべての組合せが可能です。 の故障率水準を表しています。(JISC5003)。 「N」は0.5/1,000,000回(200万回に1回)以下の故障 縦2分割 が推測されるということを表しています。 ２分割照光 構　　造 横2分割 全面単色照光 ２～４分割照光 LEDはすべての組合せが可能です。 全面２色照光 照光部 縦3分割（右側分割） ３分割照光 ボタン 横3分割（下側分割） LEDはすべての組合せが可能です。 ４分割照光 フィルター 4分割 LEDユニット 本体部 Sunmulon Co., Ltd. XH-2 Sunmulon Co., Ltd.

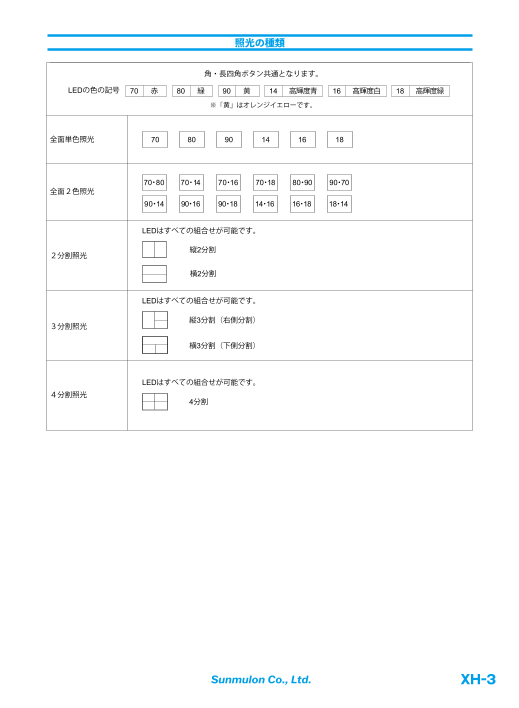

照光の種類 角・長四角ボタン共通となります。 LEDの色の記号 70 赤 80 緑 90 黄 14 高輝度青 16 高輝度白 18 高輝度緑 ※「黄」はオレンジイエローです。 全面単色照光 70 80 90 14 16 18 70・80 70・14 70・16 70・18 80・90 90・70 全面２色照光 90・14 90・16 90・18 14・16 16・18 18・14 LEDはすべての組合せが可能です。 縦2分割 ２分割照光 横2分割 LEDはすべての組合せが可能です。 縦3分割（右側分割） ３分割照光 横3分割（下側分割） LEDはすべての組合せが可能です。 ４分割照光 4分割 Sunmulon Co., Ltd. XH-3

外 形 寸 法 アクセサリー一覧 ●フランジ付タイプ 種　類 形 状 分　類 形　式 使用上のご注意 角 □25 バリヤー 黒 XH-1872-K □19 MULON彫刻側 センターバリヤー 灰 XH-1872-H 防塵・防雨・防油カバーとの併用は 黒 できません。 3D XH-1873-K サイドバリヤー DXF 灰 XH-1873-H ガードカバー 角用 XH-2024 バリヤーとの併用も可能でパネル前面より 取り付けます。 防塵・防雨・防油カバーとの併用は 22.2 23.2 平面図 3D 3D できません。 DXF 長四角用 XH-2025 DXF カバーは180°開きバネで戻ります。 長四角 ソケット 32 25 はんだ付け端子 装着する際は金具を本体の溝にしっかりと 黒 XH-2959-1 26 19 入れてください。 MULON彫刻側 XH-2960-1 XH-2959-1：抜け止め金具あり プリント基板端子 黒 XH-2960-1：抜け止め金具あり XH-2960-2 XH-2960-2：抜け止め金具なし 簡単配線ユニット 端子カバーユニット XH-4633 圧接端子ホルダへの電線再圧接は不可です。 圧接端子ホルダの抜き差し時は通電させない 30.2 23.2 平面図 でください。 3D 圧接端子ホルダ（シングル） PA-4634 DXF XH本体の取り付けは横連結取付は可能ですが 3D 縦方向は40mmピッチ以上の配置にしてくだ 3D，DXFデータダウンロードサイト ： https://www.sunmulon.co.jp/download/ DXF 圧接端子ホルダ（ダブル） PA-4635 さい。 防塵・防雨・防油 カバー 角用 WH-0783 バリヤー，ガードカバーとの併用はできません。 防油，防雨としてご使用の場合は 長四角用 WH-0784 ゴムパッキンとセットでご使用ください。 3D （保護構造IP63相当） ゴムパッキン 角用 WH-0767 防塵・防雨・防油カバーを防雨，防油として ご使用の場合にセットでご使用ください。 長四角用 WH-0768 引き抜き治具 照光部用 SJ-0001 本体部から照光部を外す時は、この治具を ご使用ください。 3D，DXFデータダウンロードサイト ： https://www.sunmulon.co.jp/download/ 図面一般公差：±0.4mm ◇アクセサリー：XH-33～36頁 Sunmulon Co., Ltd. XH-4 Sunmulon Co., Ltd. 29 22.5 2.5 3.5 29 22.5 2.5 3.5

外 形 寸 法 アクセサリー一覧 ●フランジ付タイプ 種　類 形 状 分　類 形　式 使用上のご注意 角 □25 バリヤー 黒 XH-1872-K □19 MULON彫刻側 センターバリヤー 灰 XH-1872-H 防塵・防雨・防油カバーとの併用は 黒 できません。 3D XH-1873-K サイドバリヤー DXF 灰 XH-1873-H ガードカバー 角用 XH-2024 バリヤーとの併用も可能でパネル前面より 取り付けます。 防塵・防雨・防油カバーとの併用は 22.2 23.2 平面図 3D 3D できません。 DXF 長四角用 XH-2025 DXF カバーは180°開きバネで戻ります。 長四角 ソケット 32 25 はんだ付け端子 装着する際は金具を本体の溝にしっかりと 黒 XH-2959-1 26 19 入れてください。 MULON彫刻側 XH-2960-1 XH-2959-1：抜け止め金具あり プリント基板端子 黒 XH-2960-1：抜け止め金具あり XH-2960-2 XH-2960-2：抜け止め金具なし 簡単配線ユニット 端子カバーユニット XH-4633 圧接端子ホルダへの電線再圧接は不可です。 圧接端子ホルダの抜き差し時は通電させない 30.2 23.2 平面図 でください。 3D 圧接端子ホルダ（シングル） PA-4634 DXF XH本体の取り付けは横連結取付は可能ですが 3D 縦方向は40mmピッチ以上の配置にしてくだ 3D，DXFデータダウンロードサイト ： https://www.sunmulon.co.jp/download/ DXF 圧接端子ホルダ（ダブル） PA-4635 さい。 防塵・防雨・防油 カバー 角用 WH-0783 バリヤー，ガードカバーとの併用はできません。 防油，防雨としてご使用の場合は 長四角用 WH-0784 ゴムパッキンとセットでご使用ください。 3D （保護構造IP63相当） ゴムパッキン 角用 WH-0767 防塵・防雨・防油カバーを防雨，防油として ご使用の場合にセットでご使用ください。 長四角用 WH-0768 引き抜き治具 照光部用 SJ-0001 本体部から照光部を外す時は、この治具を ご使用ください。 3D，DXFデータダウンロードサイト ： https://www.sunmulon.co.jp/download/ 図面一般公差：±0.4mm ◇アクセサリー：XH-33～36頁 Sunmulon Co., Ltd. Sunmulon Co., Ltd. XH-5 29 22.5 2.5 3.5 29 22.5 2.5 3.5

形 式 の 指 定 方 法 全面単色照光 一体形式 XH P ●スイッチ動作の記号 ●オプションの記号 L 表示灯（動作機能なし） 0759 輝度低減品 ※2) F フラット表示灯（動作機能なし） 001 カソードコモン M モーメンタリ 無表示 オプションなし A オルタネイト 上記以外のオプションについては、 お問い合わせください。 ●スイッチ回路数・接点材質の記号 ●LED点灯電圧の記号 0 表示灯 1 DC 5V 抵抗内蔵 ※2) 3 単極双投・銀（金めっき） 2 DC12V 抵抗内蔵 ※2) 4 双極双投・銀（金めっき） 3 DC24V 抵抗内蔵 ※2) 5 単極双投・クロスバー 4 DC 5V 抵抗なし 6 双極双投・クロスバー 5 DC12V 抵抗なし 6 DC24V 抵抗なし ●ボタンの形状の記号 X LEDなし ※3) S0 角 抵抗なしは、別途保護抵抗を外付けしてご使用ください。 W0 長四角 ●端子形状の記号 ●LEDの色の記号 P ＃110タブ・はんだ付け共用端子 70 赤 80 緑 ●ボタンの色の記号 ●フィルターの色の記号 90 黄 ※1) R 赤 1 赤 14 高輝度青 G 緑 2 緑 16 高輝度白 Y 黄 ※1) 3 黄 ※1) 18 高輝度緑 M 乳白 ●本体部の色の記号 4 乳白 X LEDなし ※3) B 青 K 黒 6 青 C 透明 H 灰 X フィルターなし ボタンなしをご希望の場合は照光部、 透明以外のボタンには 本体部別々の形式でご注文ください。 フィルターなし(X)が一般的です。 ●注意事項 ※1) 黄色のLED・ボタン・フィルターはオレンジイエローです。 ※2）オプションの輝度低減品（0759）はLED点灯電圧の記号1～3（抵抗内蔵タイプ）をご指定ください。 ※3）非照光の場合は、LEDなし（X）をご指定ください。 ◇外形寸法：XH-4頁 ◇アクセサリー一覧：XH-5頁 ◇内部接続：XH-13頁 ◇LED定格：XH-23～24頁 ◇端子配置：XH-30頁 ◇マウントデザイン／パネルカット寸法：XH-31～32頁 ◇アクセサリー：XH-33～36頁 Sunmulon Co., Ltd. XH-6

形 式 の 指 定 方 法 形 式 の 指 定 方 法 全面単色照光 全面単色照光 一体形式 照 光 部 XH P XH ●スイッチ動作の記号 ●オプションの記号 ●ボタンの形状の記号 ●オプションの記号 L 表示灯（動作機能なし） 0759 輝度低減品 ※2) S0 角 0759 輝度低減品 ※2) F フラット表示灯（動作機能なし） 001 カソードコモン W0 長四角 001 カソードコモン M モーメンタリ 無表示 オプションなし 無表示 オプションなし オルタネイト 上記以外のオプションについては、 A 上記以外のオプションについては、 お問い合わせください。 お問い合わせください。 ●スイッチ回路数・接点材質の記号 ● 点灯電圧の記号 ●LEDの色の記号 ●LED点灯電圧の記号 LED 70 赤 ●フィルターの色の記号 1 DC 5V 抵抗内蔵 ※2) 0 表示灯 1 DC 5V 抵抗内蔵 ※2) 抵抗内蔵 80 緑 ●ボタンの色の記号 1 赤 2 DC12V 抵抗内蔵 ※2) 3 単極双投・銀（金めっき） 2 DC12V ※2) 90 黄 ※1) R 赤 2 緑 3 DC24V 抵抗内蔵 ※2) 4 双極双投・銀（金めっき） 3 DC24V 抵抗内蔵 ※2) G 緑 3 黄 ※1) 4 DC 5V 抵抗なし 5 単極双投・クロスバー 4 DC 5V 抵抗なし 14 高輝度青 Y 黄 ※1) 4 乳白 5 DC12V 抵抗なし 6 双極双投・クロスバー 5 DC12V 抵抗なし 16 高輝度白 18 高輝度緑 M 乳白 6 青 6 DC24V 抵抗なし 6 DC24V 抵抗なし B 青 X フィルターなし X LEDなし ※3) ●ボタンの形状の記号 X LEDなし ※3) X LEDなし ※3) C 透明 透明以外のボタンには 抵抗なしは、別途保護抵抗を外付けして S0 角 抵抗なしは、別途保護抵抗を外付けしてご使用ください。 X ボタンなし フィルターなし（X）が一般的です。 ご使用ください。 W0 長四角 ●端子形状の記号 ●注意事項 ●LEDの色の記号 P ＃110タブ・はんだ付け共用端子 ※1）黄色のLED・ボタン・フィルターはオレンジイエローです。 赤 ※2）オプションの輝度低減品（0759）はLED点灯電圧の記号1～3（抵抗内蔵タイプ）をご指定ください。 70 ※3）非照光の場合は、LEDなし（X）をご指定ください。 80 緑 ●ボタンの色の記号 ●フィルターの色の記号 90 黄 ※1) R 赤 1 赤 14 高輝度青 G 緑 2 緑 16 高輝度白 Y 黄 ※1) 3 黄 ※1) 18 高輝度緑 M 乳白 ●本体部の色の記号 4 乳白 X LEDなし ※3) B 青 K 黒 6 青 C 透明 H 灰 X フィルターなし ボタンなしをご希望の場合は照光部、 透明以外のボタンには 本体部別々の形式でご注文ください。 フィルターなし(X)が一般的です。 全面単色照光 本 体 部 XH P ●注意事項 ●スイッチ動作の記号 ●LED点灯電圧の記号 ※1) 黄色のLED・ボタン・フィルターはオレンジイエローです。 L 表示灯（動作機能なし） 1 DC 5V 抵抗内蔵 ※2）オプションの輝度低減品（0759）はLED点灯電圧の記号1～3（抵抗内蔵タイプ）をご指定ください。 F フラット表示灯（動作機能なし） 2 DC12V 抵抗内蔵 ※3）非照光の場合は、LEDなし（X）をご指定ください。 M モーメンタリ 3 DC24V 抵抗内蔵 A オルタネイト 4 抵抗なし X LEDなし ※1) ●スイッチ回路数・接点材質の記号 抵抗なしは、別途保護抵抗を外付けしてご使用ください。 0 表示灯 ●ボタンの形状の記号 ●端子形状の記号 3 単極双投・銀（金めっき） S0A 角 P ＃110タブ・はんだ付け共用端子 4 双極双投・銀（金めっき） W0A 長四角 5 単極双投・クロスバー ●本体部の色の記号 6 双極双投・クロスバー K 黒 H 灰 ●注意事項 ※1）非照光の場合は、LEDなし（X）をご指定ください。 ◇外形寸法：XH-4頁 ◇アクセサリー一覧：XH-5頁 ◇内部接続：XH-13頁 ◇LED定格：XH-23～24頁 ◇端子配置：XH-30頁 ◇マウントデザイン／パネルカット寸法：XH-31～32頁 ◇アクセサリー：XH-33～36頁 Sunmulon Co., Ltd. Sunmulon Co., Ltd. XH-7

形 式 の 指 定 方 法 全面２色照光 一体形式 XH 1 2 P ●スイッチ動作の記号 ●オプションの記号 L 表示灯（動作機能なし） 0759 輝度低減品 ※3) F フラット表示灯（動作機能なし） 001 カソードコモン M モーメンタリ 無表示 オプションなし A オルタネイト 上記以外のオプションについては、 お問い合わせください。 ●スイッチ回路数・接点材質の記号 ●LED点灯電圧の記号 0 表示灯 1 DC 5V 抵抗内蔵 ※3) 3 単極双投・銀（金めっき） 2 DC12V 抵抗内蔵 ※3) 4 双極双投・銀（金めっき） 3 DC24V 抵抗内蔵 ※3) 5 単極双投・クロスバー 4 DC 5V 抵抗なし 6 双極双投・クロスバー 5 DC12V 抵抗なし 6 DC24V 抵抗なし ●ボタンの形状の記号 抵抗なしは、別途保護抵抗を外付けしてご使用ください。 S3 角 W3 長四角 ●端子形状の記号 ●LEDの色の記号 ※1) P ＃110タブ・はんだ付け共用端子 70 赤 80 緑 1、2枠に指 定色記入 ●ボタンの色の記号※2) ●フィルターの色の記号 ※2) 90 黄 （組合せ） M 乳白 4 乳白 14 高輝度青 7080, 7014, 7016, 7018 8090, 9070, 9014, 9016 C 透明 X フィルターなし 16 高輝度白 9018, 1416, 1618, 1814 ボタンなしをご希望の場合は照光部、 18 高輝度緑 本体部別々の形式でご注文ください。 ●本体部の色の記号 黄色のLEDはオレンジイエローです。 K 黒 H 灰 ●注意事項 ※1) LEDの色の組合せ順序と端子番号は一致しません。 ※2）透明ボタン（C）の場合はフィルター乳白（4）を、乳白ボタン（M）の場合はフィルターなし（X）をご指定ください。 ※3）オプションの輝度低減品（0759）はLED点灯電圧の記号1～3（抵抗内蔵タイプ）をご指定ください。 ◇外形寸法：XH-4頁 ◇アクセサリー一覧：XH-5頁 ◇内部接続：XH-14～15頁 ◇LED定格：XH-25～26頁 ◇端子配置：XH-30頁 ◇マウントデザイン／パネルカット寸法：XH-31～32頁 ◇アクセサリー：XH-33～36頁 Sunmulon Co., Ltd. XH-8

形 式 の 指 定 方 法 全面２色照光 照 光 部 XH 1 2 ●ボタンの形状の記号 ●オプションの記号 S3 角 0759 輝度低減品 ※3) W3 長四角 001 カソードコモン 無表示 オプションなし 上記以外のオプションについては、 お問い合わせください。 ●LEDの色の記号 ※1) ●LED点灯電圧の記号 70 赤 ●フィルターの 1 DC 5V 抵抗内蔵 ※3) ●ボタンの 80 緑 1、2枠に指 定色記入 　色の記号※2) 2 DC12V 抵抗内蔵 ※3) 　色の記号 ※2) 90 黄 （組合せ） 4 乳白 3 DC24V 抵抗内蔵 ※3) 14 高輝度青 7080, 7014, 7016, 7018 M 乳白 X フィルターなし 4 DC 5V 抵抗なし 8090, 9070, 9014, 9016 C 透明 16 高輝度白 5 DC12V 抵抗なし 9018, 1416, 1618, 1814 X ボタンなし 18 高輝度緑 6 DC24V 抵抗なし 黄色の はオレンジイエローです。 抵抗なしは、別途保護抵抗を外付けして LED ご使用ください。 ●注意事項 ※1) LEDの色の組合せ順序と端子番号は一致しません。 ※2）透明ボタン（C）の場合はフィルター乳白（4）を、乳白ボタン（M）の場合はフィルターなし（X）をご指定ください。 ※3）オプションの輝度低減品（0759）はLED点灯電圧の記号1～3（抵抗内蔵タイプ）をご指定ください。 全面２色照光 本 体 部 XH P ●スイッチ動作の記号 ●LED点灯電圧の記号 L 表示灯（動作機能なし） 1 DC 5V 抵抗内蔵 F フラット表示灯（動作機能なし） 2 DC12V 抵抗内蔵 M モーメンタリ 3 DC24V 抵抗内蔵 A オルタネイト 4 抵抗なし 抵抗なしは、別途保護抵抗を外付けしてご使用ください。 ●スイッチ回路数・接点材質の記号 0 表示灯 ●端子形状の記号 3 単極双投・銀（金めっき） P ＃110タブ・はんだ付け共用端子 4 双極双投・銀（金めっき） 5 単極双投・クロスバー ●ボタンの形状の記号 ●本体部の色の記号 6 双極双投・クロスバー S3A 角 （組合せ） K 黒 W3A 長四角 7080, 8090, 9070 H 灰 S3B 角 7014, 7016, 7018 9014, 9016, 9018 W3B 長四角 1416, 1618, 1814 LEDの色の組合せによって本体部が異なりますので 照光部の形式とご照合の上ご指定ください。 Sunmulon Co., Ltd. XH-9

形 式 の 指 定 方 法 ２･３･４分割照光 一体形式 XH 1 2 3 4 C 1 2 3 4 P ●スイッチ動作の記号 ●オプションの記号 L 表示灯（動作機能なし） 0759 輝度低減品 ※2) F フラット表示灯（動作機能なし） 001 カソードコモン M モーメンタリ 無表示 オプションなし A オルタネイト 上記以外のオプションについては、 お問い合わせください。 ●スイッチ回路数・接点材質の記号 ●LED点灯電圧の記号 0 表示灯 1 DC 5V 抵抗内蔵 ※2) 3 単極双投・銀（金めっき） 2 DC12V 抵抗内蔵 ※2) 4 双極双投・銀（金めっき） 3 DC24V 抵抗内蔵 ※2) 5 単極双投・クロスバー 4 DC 5V 抵抗なし 6 双極双投・クロスバー 5 DC12V 抵抗なし 6 DC24V 抵抗なし ●ボタンの形状及び照光方式の記号 X LEDなし ※3) S2 角横２分割 抵抗なしは、別途保護抵抗を外付けして ご使用ください。 W1 長四角縦２分割 W2 長四角横２分割 ●端子形状の記号 W5 長四角縦３分割 P ＃110タブ・はんだ付け共用端子 W6 長四角横３分割 W7 長四角４分割 ●フィルターの色の記号 ※1) 1 赤 2分割：1、2枠に指定色記入 ●LEDの色の記号 ※1) 2 緑 3分割：1、2、3枠に指定色記入 黄 4分割：1、2、3、4枠に指定色記入 70 赤 3 80 緑 2分割：1、2枠に指定色記入 ●ボタンの色の記号 4 乳白 フィルターなしの場合 3分割：1、2、3枠に指定色記入 青 2分割：XX 90 黄 4分割：1、2、3、4枠に指定色記入 C 透明 6 3分割：XXX 14 高輝度青 ボタンなしをご希望の場合は照光部、 X フィルターなし 4分割：XXXX 非照光の場合 高輝度白 本体部別々の形式でご注文ください。 16 分割： フィルターありとフィルターなしの組合せは 2 XX 指定できません。 18 高輝度緑 3分割：XXX 4分割：XXXX ●本体部の色の記号 X LEDなし K 黒 LEDありとLEDなしの組合せは指定できません。 H 灰 ●注意事項 ※1) LED、フィルターの色の場所指定 ご使用色の記号を形式指定方法のLED、フィルターの色記号より選び、下図番号1、2、3、4の順序でご指定ください。 図内番号が形式の場所指定位置と一致します。 黄色のLED・フィルターはオレンジイエローです。 【角】 【長四角】 MULON側 MULON側 MULON側 MULON側 MULON側 MULON側 1 1 2 1 1 2 1 2 1 2 2 3 2 3 3 4 2分割 縦2分割 横2分割 縦3分割 横3分割 4分割 ※2）オプションの輝度低減品（0759）はLED点灯電圧の記号1～3（抵抗内蔵タイプ）をご指定ください。 ※3）非照光の場合は、LEDなし（X）をご指定ください。 ◇外形寸法：XH-4頁 ◇アクセサリー一覧：XH-5頁 ◇内部接続：XH-16～22頁 ◇LED定格：XH-27～29頁 ◇端子配置：XH-30頁 ◇マウントデザイン／パネルカット寸法：XH-31～32頁 ◇アクセサリー：XH-33～36頁 Sunmulon Co., Ltd. XH-10

形 式 の 指 定 方 法 ２･３･４分割照光 照 光 部 XH 1 2 3 4 1 2 3 4 ●ボタンの形状の記号 ●オプションの記号 S2 角横２分割 0759 輝度低減品 ※2) W1 長四角縦２分割 001 カソードコモン W2 長四角横２分割 ●ボタンの 無表示 オプションなし W5 長四角縦３分割 　色の記号 上記以外のオプションについては、 C 透明 お問い合わせください。 W6 長四角横３分割 X ボタンなし ●LED点灯電圧の記号 W7 長四角４分割 1 DC 5V 抵抗内蔵 ※2) ●LEDの色の記号 ※1) ●フィルターの色の記号 ※1) 2 DC12V 抵抗内蔵 ※2) 70 赤 1 赤 2分割：1、2枠に指定色記入 3 DC24V 抵抗内蔵 ※2) 80 緑 2分割：1、2枠に指定色記入 2 緑 3分割：1、2、3枠に指定色記入 3分割：1、2、3枠に指定色記入 黄 4分割：1、2、3、4枠に指定色記入 4 DC 5V 抵抗なし 90 4分割：1、2、3、4枠に指定色記入 3 黄 5 DC12V 抵抗なし 14 高輝度青 4 乳白 フィルターなしの場合 非照光の場合 青 2分割：XX 6 DC24V 抵抗なし 16 高輝度白 2分割：XX 6 3分割：XXX X LEDなし ※3) 18 高輝度緑 3分割：XXX X フィルターなし 4分割：XXXX 4分割：XXXX 抵抗なしは、別途保護抵抗を外付けして X LEDなし フィルターありとフィルターなしの組合せは ご使用ください。 指定できません。 LEDありとLEDなしの組合せは指定できません。 ●注意事項 ※1）LED、フィルターの色の場所指定 ご使用色の記号を形式指定方法のLED、フィルターの色記号より選び、下図番号1、2、3、4の順序でご指定ください。 図内番号が形式の場所指定位置と一致します。 黄色のLED・フィルターはオレンジイエローです。 【角】 【長四角】 MULON側 MULON側 MULON側 MULON側 MULON側 MULON側 1 1 2 1 1 2 1 2 1 2 2 3 2 3 3 4 2分割 縦2分割 横2分割 縦3分割 横3分割 4分割 ※2）オプションの輝度低減品（0759）はLED点灯電圧の記号1～3（抵抗内蔵タイプ）をご指定ください。 ※3）非照光の場合は、LEDなし（X）をご指定ください。 ２･３･４分割照光 本 体 部 XH P ●スイッチ動作の記号 ●LED点灯電圧の記号 L 表示灯（動作機能なし） 1 DC 5V 抵抗内蔵 F フラット表示灯（動作機能なし） 2 DC12V 抵抗内蔵 M モーメンタリ 3 DC24V 抵抗内蔵 A オルタネイト 4 抵抗なし X LEDなし ※1) ●スイッチ回路数・接点材質の記号 抵抗なしは、別途保護抵抗を外付けしてご使用ください。 0 表示灯 ●ボタンの形状の記号 ●端子形状の記号 3 単極双投・銀（金めっき） S2A 角横２分割 P ＃110タブ・はんだ付け共用端子 4 双極双投・銀（金めっき） W1A 長四角縦２分割 5 単極双投・クロスバー W2A 長四角横２分割 ●本体部の色の記号 6 双極双投・クロスバー W5A 長四角３･４分割 K 黒 H 灰 ●注意事項 ※1）非照光の場合は、LEDなし（X）をご指定ください。 Sunmulon Co., Ltd. XH-11

交 換 部 品 ●全面単色照光用ボタン／フィルター 名称 色 番号 赤 緑 黄 青 乳白 透明 ボタン 角 XH-1834-LR XH-1834-LG XH-1834-LY XH-1834-LB XH-1834-LM XH-1834-CC 長四角 XH-1833-LR XH-1833-LG XH-1833-LY XH-1833-LB XH-1833-LM XH-1833-CC フィルター 角 1 XH-1832-LR XH-1832-LG XH-1832-LY XH-1832-LB XH-1832-LM 長四角 3 XH-1831-LR XH-1831-LG XH-1831-LY XH-1831-LB XH-1831-LM ●全面２色照光用ボタン／フィルター 名称 色 番号 乳白 透明 ボタン 角 XH-1834-LM XH-1834-CC 長四角 XH-1833-LM XH-1833-CC フィルター 角 1 XH-1832-LM 長四角 3 XH-1831-LM ●分割照光用ボタン／フィルター 名称 色 番号 赤 緑 黄 青 乳白 透明 ボタン 角 XH-1834-CC 長四角 XH-1833-CC フィルター 角 横2分割 2 XH-1909-LR XH-1909-LG XH-1909-LY XH-1909-LB XH-1909-LM 縦2・3分割 4 XH-1910-LR XH-1910-LG XH-1910-LY XH-1910-LB XH-1910-LM 長四角 横2・3分割 5 XH-1911-LR XH-1911-LG XH-1911-LY XH-1911-LB XH-1911-LM ・ 分割 6 XH-1913-LR XH-1913-LG XH-1913-LY XH-1913-LB XH-1913-LM 3 4 7 XH-1912-LR XH-1912-LG XH-1912-LY XH-1912-LB XH-1912-LM 角 2 長四角 5 7 5 6 7 1 3 4 4 4 2 5 6 7 6 7 6 全面単色 横2分割 全面単色 縦2分割 横2分割 縦3分割 横3分割 4分割 全面2色 全面2色 ●分割照光用遮光板 遮光板は操作ボタンの内壁の溝に下記位置を参照して入れてください。 XH-2981 XH-2980 XH-2978 角 長四角 XH-2814 XH-2814 XH-2889 XH-2978 XH-2979 XH-2979 横2分割 縦2分割 横2分割 縦3分割 横3分割 4分割 フィルター寸法 彫刻面 彫刻面 彫刻面 彫刻面 0.3 16.95 2.7 0.3 16.95 0.3 23.8 0.3 □16.8 2.7 2.7 2.7 XH-1831 XH-1832 XH-1909 XH-1910 彫刻面 彫刻面 彫刻面 0.3 23.95 0.3 11.95 0.3 11.95 2.7 2.7 2.7 XH-1911 XH-1912 XH-1913 ボタン／フィルターへの彫刻 ボタン、フィルターへの彫刻をお引き受けします。 詳細についてはお問い合わせください。 図面一般公差：±0.4mm Sunmulon Co., Ltd. XH-12 8.45 16.8 8.45 8.45 8.45 11.95

内 部 接 続 ●全面単色照光 電圧 標準LED（70・80・90） 高輝度LED（14・16・18） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1・L2 DC5V L1 L2 LC LC(+) MULON彫刻側 L1・L2 角 DC12V LC MULON彫刻側 L1・L2 LC MULON彫刻側 L1・L2 DC12V・24V共通 DC24V LC MULON彫刻側 MULON彫刻側 L1・L2 DC5V L1 L2 LC LC(+) MULON彫刻側 MULON彫刻側 L1・L2 L1・L2 長四角 DC12V LC LC MULON彫刻側 MULON彫刻側 L1・L2 L1・L2 DC24V LC LC LEDの色の記号：70(赤) , 80(緑) , 90(黄) , 14(高輝度青) , 16(高輝度白) , 18(高輝度緑) ※ 抵抗内蔵タイプの内部接続を表しています。 ※ 抵抗なしタイプは図中の抵抗部分をショートした形になります。 ※ カソードコモン（－）タイプは LEDの向きが逆になります。 Sunmulon Co., Ltd. XH-13

内 部 接 続 ●全面２色照光 電圧 　 標準LED+標準LED 高輝度LED+高輝度LED （7080・8090・9070） （1416・1618・1814） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1 L2 DC5V L1 L2 LC LC(+) MULON彫刻側 L1 L2 角 DC12V MULON彫刻側 L1 LC L2 LC MULON彫刻側 L1 L2 DC24V LC MULON彫刻側 MULON彫刻側 L1・L2 L1・L2 DC5V L1 L2 LC LC(+) MULON彫刻側 MULON彫刻側 L1 L1 L2 L2 長四角 DC12V LC LC MULON彫刻側 MULON彫刻側 L1 L1 L2 L2 DC24V LC LC LEDの色の記号：70(赤) , 80(緑) , 90(黄) , 14(高輝度青) , 16(高輝度白) , 18(高輝度緑) ●全面２色照光色組合せ（各電圧共通） 端子間 LEDの発光色 LC-L1間 赤 赤 黄 高輝度青 高輝度青 高輝度緑 LC-L2間 緑 黄 緑 高輝度緑 高輝度白 高輝度白 ※ 抵抗内蔵タイプの内部接続を表しています。 ※ 抵抗なしタイプは図中の抵抗部分をショートした形になります。 ※ カソードコモン（－）タイプは LEDの向きが逆になります。 Sunmulon Co., Ltd. XH-14

内 部 接 続 ●全面２色照光 　　　　　　標準LED+高輝度LED 電圧 （7014・7016・7018・9014・9016・9018） BOTTOM VIEW TOP VIEW MULON彫刻側 DC5V L1 L2 LC(+) MULON彫刻側 L1 L2 角 DC12V LC MULON彫刻側 L1 L2 DC24V LC MULON彫刻側 DC5V L1 L2 LC(+) MULON彫刻側 L1 L2 長四角 DC12V LC MULON彫刻側 L1 L2 DC24V LC LEDの色の記号：70(赤) , 80(緑) , 90(黄) , 14(高輝度青) , 16(高輝度白) , 18(高輝度緑) ●全面２色照光色組合せ（各電圧共通） 角 長四角 端子間 LEDの発光色 端子間 LEDの発光色 LC-L1間 赤 黄 赤 黄 赤 黄 LC-L1間 高輝度青 高輝度青 高輝度緑 高輝度緑 高輝度白 高輝度白 LC-L2間 高輝度青 高輝度青 高輝度緑 高輝度緑 高輝度白 高輝度白 LC-L2間 赤 黄 赤 黄 赤 黄 ※長四角はLEDの色の組合せ順と端子番号L1・L2は逆になります。 ※ 抵抗内蔵タイプの内部接続を表しています。 ※ 抵抗なしタイプは図中の抵抗部分をショートした形になります。 ※ カソードコモン（－）タイプは LEDの向きが逆になります。 Sunmulon Co., Ltd. XH-15

内 部 接 続 ●２分割照光 L1：標準LED（70・80・90）　　L2：標準LED（70・80・90） 電圧 縦２分割 横２分割 BOTTOM VIEW TOP VIEW MULON彫刻側 DC5V L1 L2 LC(+) 角 MULON彫刻側 L1 L2 DC12V DC24V LC BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1 L2 DC5V L1 L2 LC(+) LC 長四角 MULON彫刻側 MULON彫刻側 L1 L1 L2 L2 DC12V DC24V LC LC L1：高輝度LED（14・16・18）　 L2：高輝度LED（14・16・18） 電圧 縦２分割 横２分割 BOTTOM VIEW TOP VIEW MULON彫刻側 DC5V 角 DC12V L1 L2 DC24V LC(+) BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1 L2 DC5V L1 L2 LC(+) LC 長四角 MULON彫刻側 MULON彫刻側 L1 L1 L2 L2 DC12V DC24V LC LC LEDの色の記号：70(赤) , 80(緑) , 90(黄) , 14(高輝度青) , 16(高輝度白) , 18(高輝度緑) Sunmulon Co., Ltd. XH-16

内 部 接 続 ●２分割照光 縦２分割照光 電圧 L1：標準LED（70・80・90） L1：高輝度LED（14・16・18） L2：高輝度LED（14・16・18） L2：標準LED（70・80・90） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1 L2 DC5V L1 L2 LC(+) LC 長四角 MULON彫刻側 MULON彫刻側 L1 L1 L2 L2 DC12V DC24V LC LC 横２分割照光 電圧 L1：標準LED（70・80・90） L1：高輝度LED（14・16・18） L2：高輝度LED（14・16・18） L2：標準LED（70・80・90） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1 L2 DC5V L1 L2 LC(+) LC 角 MULON彫刻側 MULON彫刻側 L1 L1 L2 L2 DC12V DC24V LC LC BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1 L2 DC5V L1 L2 LC(+) LC 長四角 MULON彫刻側 MULON彫刻側 L1 L1 L2 L2 DC12V DC24V LC LC LEDの色の記号：70(赤) , 80(緑) , 90(黄) , 14(高輝度青) , 16(高輝度白) , 18(高輝度緑) ※ 抵抗内蔵タイプの内部接続を表しています。 ※ 抵抗なしタイプは図中の抵抗部分をショートした形になります。 ※ カソードコモン（－）タイプは LEDの向きが逆になります。 Sunmulon Co., Ltd. XH-17

内 部 接 続 ●３分割照光 縦３分割照光 電圧 L1：標準LED（70・80・90） L1：高輝度LED（14・16・18） L2：標準LED（70・80・90） L2：高輝度LED（14・16・18） L3：標準LED（70・80・90） L3：高輝度LED（14・16・18） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1 L3 L2 DC5V L1 L3 L4 L2 LC LC 長四角 MULON彫刻側 MULON彫刻側 L1 L1 L3 L3 L2 L2 DC12V DC24V LC LC 縦３分割照光 電圧 L1：高輝度LED（14・16・18） L1：標準LED（70・80・90） L2：標準LED（70・80・90） L2：高輝度LED（14・16・18） L3：標準LED（70・80・90） L3：高輝度LED（14・16・18） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1 L3 L2 DC5V L1 L3 L4 L2 LC LC 長四角 MULON彫刻側 MULON彫刻側 L1 L1 L3 L3 L2 L2 DC12V DC24V LC LC 縦３分割照光 電圧 L1：標準LED（70・80・90） L1：高輝度LED（14・16・18） L2：高輝度LED（14・16・18） L2：標準LED（70・80・90） L3：標準LED（70・80・90） L3：高輝度LED（14・16・18） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1 L3 L2 DC5V L1 L3 L4 L2 LC LC 長四角 MULON彫刻側 MULON彫刻側 L1 L1 L3 L3 L2 L2 DC12V DC24V LC LC LEDの色の記号：70(赤) , 80(緑) , 90(黄) , 14(高輝度青) , 16(高輝度白) , 18(高輝度緑) Sunmulon Co., Ltd. XH-18

内 部 接 続 ●３分割照光 縦３分割照光 電圧 L1：標準LED（70・80・90） L1：高輝度LED（14・16・18） L2：標準LED（70・80・90） L2：高輝度LED（14・16・18） L3：高輝度LED（14・16・18） L3：標準LED（70・80・90） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L1 L3 L2 DC5V L1 L3 L4 L2 LC LC 長四角 MULON彫刻側 MULON彫刻側 L1 L1 L3 L3 L2 L2 DC12V DC24V LC LC 横３分割照光 電圧 L2：標準LED（70・80・90） L2：高輝度LED（14・16・18） L3：標準LED（70・80・90） L3：高輝度LED（14・16・18） L4：標準LED（70・80・90） L4：高輝度LED（14・16・18） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L4 L3 L2 DC5V L1 L3 L4 L2 LC LC 長四角 MULON彫刻側 MULON彫刻側 L4 L4 L3 L3 L2 L2 DC12V DC24V LC LC 横３分割照光 電圧 L2：高輝度LED（14・16・18） L2：標準LED（70・80・90） L3：標準LED（70・80・90） L3：高輝度LED（14・16・18） L4：標準LED（70・80・90） L4：高輝度LED（14・16・18） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L4 L3 L2 DC5V L1 L3 L4 L2 LC LC 長四角 MULON彫刻側 MULON彫刻側 L4 L4 L3 L3 L2 L2 DC12V DC24V LC LC LEDの色の記号：70(赤) , 80(緑) , 90(黄) , 14(高輝度青) , 16(高輝度白) , 18(高輝度緑) Sunmulon Co., Ltd. XH-19

内 部 接 続 ●３分割照光 横３分割照光 電圧 L2：標準LED（70・80・90） L2：高輝度LED（14・16・18） L3：高輝度LED（14・16・18） L3：標準LED（70・80・90） L4：標準LED（70・80・90） L4：高輝度LED（14・16・18） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L4 L3 L2 DC5V L1 L3 L4 L2 LC LC 長四角 MULON彫刻側 MULON彫刻側 L4 L4 L3 L3 L2 L2 DC12V DC24V LC LC 横３分割照光 電圧 L2：標準LED（70・80・90） L2：高輝度LED（14・16・18） L3：標準LED（70・80・90） L3：高輝度LED（14・16・18） L4：高輝度LED（14・16・18） L4：標準LED（70・80・90） BOTTOM VIEW TOP VIEW MULON彫刻側 MULON彫刻側 L4 L3 L2 DC5V L1 L3 L4 L2 LC LC 長四角 MULON彫刻側 MULON彫刻側 L4 L4 L3 L3 L2 L2 DC12V DC24V LC LC LEDの色の記号：70(赤) , 80(緑) , 90(黄) , 14(高輝度青) , 16(高輝度白) , 18(高輝度緑) ※ 抵抗内蔵タイプの内部接続を表しています。 ※ 抵抗なしタイプは図中の抵抗部分をショートした形になります。 ※ カソードコモン（－）タイプは LEDの向きが逆になります。 Sunmulon Co., Ltd. XH-20
