【ヒロスギ総合カタログ】金属樹脂リベット

製品カタログ

ワンタッチで取り付け可能。ネジ締めなしで簡単固定できるリベットをご紹介

廣杉計器では金属・樹脂の2材質のリベットを取り扱っております。
接着剤、ハンダ付け、溶接、ロウ付け、ボルト留めなどとは違い簡単にご使用頂けます。

■アルミプッシュリベット
・頭部を押すことで脚部が拡がり、簡単に締結可能で工具不要な作業省略化タイプ。
・材質:アルミ
・取付穴径(φ3.1/φ4.1/φ5.1)

■ドライブリベット(ナベ・トラス)
・かなづち・ハンマーなどで素早く締結。
・プッシュリベットよりも高強度です。
・材質:アルミ、ステンレス、スチール
・取付穴径(φ3.1/φ4.1/φ5.1/φ6.1)

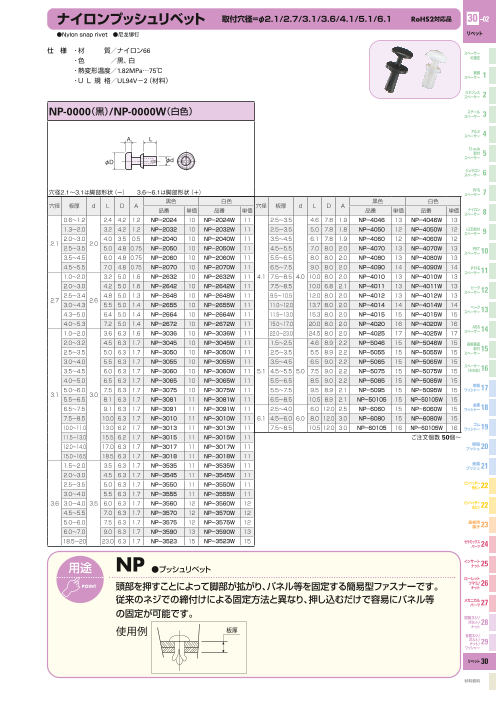

■ナイロン製プッシュリベット
・頭部を押すことで脚部が拡がり、簡単に締結可能です
・耐熱性、機械的強度、耐油性、耐摩耗性に優れる。
・材質:ナイロン66
・取付穴径(φ3.1/φ4.1/φ5.1/φ6.1)

■ファンスナップリベット
・本体にスプリングが付いたリベットです
・ツメ部分を基板穴に差し込んでいただき、バネの弾性により固定します
・材質(本体):ナイロン66
・スプリング:ピアノ線、硬鋼線
・取付穴径(φ2.3/φ2.5/φ3.0/φ3.2φ3.5/φ4.0)

お申し込みから最短当日で無料カタログ発送いたします。
製品仕様のお問い合わせやサンプル依頼も承ります。
お気軽にお申し込み下さい。

サンプル請求例
-------------------
サンプル希望
品番:BSB-310E 4個

このカタログについて

ドキュメント名 【ヒロスギ総合カタログ】金属樹脂リベット
ドキュメント種別 製品カタログ
ファイルサイズ 1.7Mb
登録カテゴリ
取り扱い企業 株式会社廣杉計器 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page2

金属/樹脂リベット 30 01 金属/樹脂 ●金属, 樹脂リベット ●Metal and Resin rivet ●金属, 树脂铆钉 リベット スペーサー の選定 黄銅 スペーサー 1 ステンレス スペーサー 2 スチール スペーサー 3 アルミ スペーサー 4 D-sub 取付 5 スペーサー ジュラコン スペーサー 6 PPS スペーサー 7 ナイロン スペーサー 8 LED取付 スペーサー 9 PBT スペーサー10 PTFE スペーサー11 ピーク スペーサー12 ベーク スペーサー13 ABS 金属リベット スペーサー14 基板垂直 品番 品 名 取付穴径 ページ 取付15 スペーサー AP アルミプッシュリベット 3.1 4.1 5.1 -02 スペーサー (その他)16 プッシュリベット 樹脂 AP-RH アルミプッシュリベット(取り外し用) 4.1 -02 ワッシャー17 金属 ワッシャー18 DRP ナベドライブリベット 3.1 4.1 5.1 6.1 -04~05 ドライブリベット ゴム ワッシャー19 DRT トラスドライブリベット 4.1 5.1 6.1 -06 樹脂 ブッシュ20 金属 ブッシュ21 樹脂リベット ピンヘッダー 丸ピン22 品番 品 名 取付穴径 ページ ピンヘッダー 角ピン22 NP ナイロン66プッシュリベット 2.1 2.7 3.1 3.6 4.1 5.1 6.1 -07 基板用 端子23 プッシュリベット NP-W ナイロン66プッシュリベット(白) 2.1 2.7 3.1 3.6 4.1 5.1 6.1 -07 セラミックス パーツ24 NP46 ナイロン46耐熱プッシュリベット 2.7 3.1 3.6 4.1 -08 インサート ナット25 3.0 NSR ローレット ナイロンファンスナップリベット 2.3 2.5 3.5 4.0 -09~11 ツマミ/ 26 ファンスナップ 3.2 ナット リベット メカニカル NSR-C ナイロンファンスナップリベット(カバー付) 3.0 -09 パーツ27 樹脂ネジ/ ボルト/28 ナット 金属ネジ/ ボルト/ ナット/ 29 ワッシャー 金属/樹脂 リベット30 材料資料
