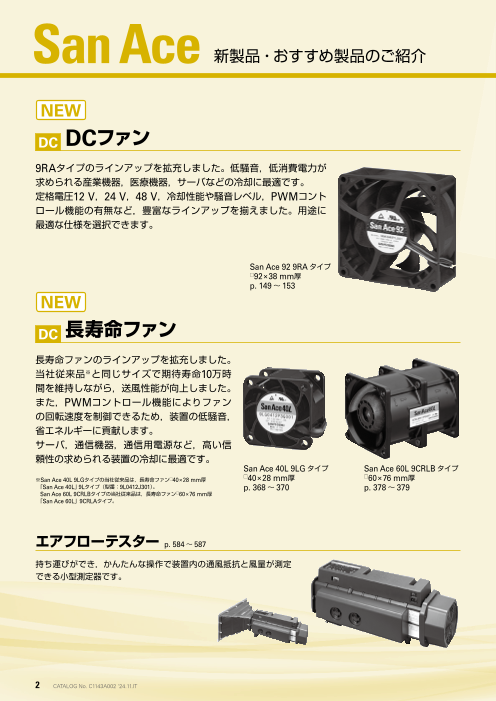

新製品・おすすめ製品のご紹介 NEW DC DCファン 9RAタイプ 定格電圧12 V，24 V，48 V，冷却性能や騒音レベル，PWMコントロール機能の有無など，豊富なラインアップ を揃えました。用途に最適な仕様を選択できます。 PWMコントロール機能付きの製品は，回転速度の制御により， 低騒音と省エネルギーが期待でき， 特に静かさが求められる 医療機器やAV機器， 計測機器などの冷却に 最適です。 □120 × 25 mm厚 □ □ × 60 × 25 mm厚 □80 × 25 mm厚 92 25 mm厚 p. 154 ～ 157 4 ～ 97 p. 127～p. 67 ～ 70 p. 9 130 NEW DC リバーシブルフローファン 9RFAタイプ p. 241 ～ 243 1台のファンで両方向に送風の方向を切り替えるような，住宅の換気システム などに最適です。 どちらの方向に送風する場合でも，ほぼ同等の風量，静圧が得られます。 吸気用と排気用で2台使用していたファンを1台にまとめることで，設備のコスト 削減と省スペースに貢献します。 また，PWM信号により送風の方向や強さ（回転速度）を自在に制御できます。 回転速度を適切に制御することで，装置の低騒音，省エネルギーが期待できます。 San Ace コントローラ p. 550 ～ 553 PWMコントロール機能付きファンの制御と遠隔監視を実現するコントローラです。 PCやスマートフォンから個々のファンの回転速度を調整できるため，風量／静圧の最適化に 貢献します。 オプションのセンサにより，温度や気圧などを検出して自動制御することもできます。 クラウドサーバを経由して，遠隔監視・遠隔制御できるので，装置の異常検出や予防保全など， お客さまの装置にあらたな価値を付加できます。 PWMコントローラ p. 554 ～ 557 PWMコントロール機能付きファンの回転速度を外部から制御する装置 です。あらたな回路設計をせずにPWMコントロール機能付きファンを 活用でき，装置の低消費電力，低騒音に貢献します。 Boxタイプ 基板タイプ 2 CATALOG No. C1126A002 '22.8.IT

このほかにも，さまざまな特長をもったファンをご用意しています。本文をご参照ください。 NEW ACDC ACDCファン ACDCファンのラインアップを拡充しました。 ACDCコンバータを内蔵しているため，AC電源にて直接駆動できます。DC電源を用意する必要がなく， 配線工数やトータルコストを抑えることができます。 空調システムの送風，インバータや通信キャビネット，制御盤などの冷却に最適です。 San Ace 172AD San Ace 172AD 9ADタイプ 9ADWタイプ San Ace 190AD San Ace 250AD ø172 × 150 × 51 mm厚 ø172 × 150 × 51 mm厚 9ADTU／ 9ADW1TUタイプ 9ADTV／ 9ADW1TVタイプ p. 484 ～ 486 p. 487 ～ 489 ø190 × 88 mm厚 ø250 × 99 mm厚 p. 490 ～ 495 p. 502 ～ 507 NEW DC 防水遠心ファン 防水遠心ファンのラインアップを拡充しました。 保護等級IP68※の防水，防塵性能で，厳しい環境でも安 定した動作を保ちます。 デジタルサイネージ，急速充電器，通信機器などの冷却 に最適です。 ※　保護等級（IP コード）は，IEC（国際電気標準会議）60529 で 規定されています。 San Ace 100W 9W2TMタイプ San Ace 133W 9W2TJタイプ ø100 × 25 mm厚 ø133 × 91 mm厚 p. 300 ～ 302 p. 306 ～ 308 エアフローテスター p. 558 ～ 561 持ち運びができ，かんたんな操作で装置内の通風抵抗と風量が測定できる 小型測定器です。 CATALOG No. C1126A002 '22.8.IT 3

目次 領域図 ……………………………… 6～ 9 取得規格について エコプロダクツ ……………………… 10 安全規格 ………………………………… 590～ 591 RoHS指令対応 ………………………………… 591 DC DCファン 11～ 200 必ずお読みください 使用上の注意点 ………………………………… 592 二重反転ファン 201～ 236 セルフタッピングネジによる ファン取付条件 ………………………………… 593 リバーシブルフローファン 237～ 246 安全上のご注意 ………………………… 594～ 601 型番順インデックス 防水ファン 247～ 298 DCファン ……………………………… 602～ 620 ACDCファン …………………………………… 621 防水遠心ファン 299～ 330 ACファン ……………………………… 622～ 623 オプション ……………………………… 624～ 625 防水ブロア 331～ 334 掲載終了機種 ………………………………… 626 拠点一覧／グループ会社／代理店 … 628～ 629 防油ファン 335～ 356 長寿命ファン 357～ 404 短納期納品サービス内容 …………………… 630 耐温ファン 405～ 418 耐Gファン 419～ 424 遠心ファン 425～ 452 ブロア 453～ 476 ACDC ACDCファン 477～ 514 AC ACファン 515～ 549 San Ace コントローラ 550～ 553 PWMコントローラ 554～ 557 エアフローテスター 558～ 561 オプション …………………………… 562～ 577 技術資料 ファンの概要と特徴 …………………… 578～ 579 モータ保護機能 ………………………………… 580 ファンの選定手引き …………………………… 581 DCファンセンサ仕様 ………………… 582～ 583 ACファンセンサ仕様 ………………………… 584 PWMコントロール機能付きファン … 585～ 586 防水ファン ……………………………………… 587 電力スイッチング回路の近傍で 冷却ファンを使用する時の注意 ……… 588～ 589 4 CATALOG No. C1126A002 '22.8.IT

DCファン 二重反転ファン リバーシブルフローファン 防水ファン 防水遠心ファン 防水ブロア 防油ファン 長寿命ファン 耐温ファン 耐Gファン 遠心ファン ブロア ACDCファン ACファン San Aceコントローラ PWMコントローラ エアフローテスター オプション 技術資料 取得規格について 必ずお読みください 型番順インデックス 掲載終了機種 拠点一覧／グループ会社／代理店 短納期納品サービス内容 CATALOG No. C1126A002 '22.8.IT 5

領域図 DCファン DC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10 20 30 40 掲載ページ □36 換算表 mm Conversion table 12～ 15 1 m3/min=35.31 (CFM) 1 CFM=0.0283 m3 □ /min 38 1 m3/min=16.67 /s mm 16～ 18 1 CFM=0.472　 /s 1 　/s=0.06 m3/min □40 厚み mm (mm) 19～ 48 □52 mm 49～ 54 □60 mm 55～ 80 □70 mm 81～ 82 □80 mm 83～ 118 □92 mm 119～ 146 □120 mm 147～ 170 □127 mm 171～ 173 □140 mm 174～ 179 □150 mm 180～ 181 ø172 mm 182～ 195 ø200 mm 196～ 200 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 350 500 1000 1500 二重反転ファン DC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10 掲載ページ □38 換算表 mm Conversion table 202～ 203 1 m3/min=35.31 (CFM) 1 CFM=0.0283 m3 □ /min 40 1 m3/min=16.67　 /s mm 204～ 214 1 CFM=0.472 /s 1 　/s=0.06 m3/min □60 厚み mm (mm) 215～ 223 □80 mm 224～ 230 □92 mm 231～ 232 □120 mm 233～ 234 ø172 mm 235～ 236 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 350 500 リバーシブルフローファン DC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 掲載ページ ø 換算表 92 Conversion table mm 1 m3/min=35.31 (CFM) 238～ 240 1 CFM=0.0283 m3/min 1 m3/min=16.67 /s 1 CFM=0.472　 /s 1 　/s=0.06 m3/min ø136 mm 厚み 241～ 245 (mm) 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 6 CATALOG No. C1126A002 '22.8.IT

防水ファン DC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10 掲載ページ □40 mm 換算表 248～ 252 Conversion table □ 1 m3/min=35.31 (CFM) 60 1 CFM=0.0283 m3/min mm 253～ 257 1 m3/min=16.67　 /s □ 1 CFM=0.472　 /s 80 1 　/s=0.06 m3/min mm 258～ 265 □ 厚み 92 (mm) mm 266～ 276 □120 mm 277～ 285 □140 mm 286～ 295 ø172 mm 296～ 297 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 350 500 防水遠心ファン DC 風量 (m3/min) サイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10 20 30 40 掲載ページ ø100 mm 換算表 300～ 305 Conversion table ø133 1 m3/min=35.31 (CFM) mm 1 CFM=0.0283 m3/min 306～ 310 1 m3/min=16.67　 /s ø150 1 CFM=0.472　 /s mm 1 　/s=0.06 m3/min 311～ 315 ø175 厚み (mm) mm 316～ 319 ø221 mm 320～ 322 ø225 mm 323～ 324 □270 mm 325～ 329 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 350 500 1000 1500 防水ブロア DC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 掲載ページ 換算表 Conversion table 1 m3/min=35.31 (CFM) 1 CFM=0.0283 m3/min 97 1 m3/min=16.67　 /s mm 332～ 334 1 CFM=0.472　 /s 1 　/s=0.06 m3/min 厚み (mm) 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 防油ファン DC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 掲載ページ □40 mm 換算表 336～ 339 Conversion table □60 1 m3/min=35.31 (CFM) 1 CFM=0.0283 m3/min mm 340～ 345 1 m3/min=16.67　 /s □80 1 CFM=0.472　 /s 1 　/s=0.06 m3/min mm 346～ 349 □ 厚み 92 (mm) mm 350～ 353 □120 mm 354～ 355 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 CATALOG No. C1126A002 '22.8.IT 7

領域図 長寿命ファン DC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10 20 30 40 掲載ページ □40 mm 換算表 358～ 359 Conversion table □ 1 m3/min=35.31 (CFM) 60 1 CFM=0.0283 m3/min mm 360～ 366 1 m3/min=16.67 /s □ 1 CFM=0.472　 /s 80 1 　/s=0.06 m3/min mm 367～ 373 □ 厚み 92 (mm) mm 374～ 381 □120 mm 382～ 389 □140 mm 390～ 399 ø172 mm 400～ 403 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 350 500 1000 1500 耐温ファン DC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 掲載ページ □40 mm 換算表 406～ 407 Conversion table □60 1 m3/min=35.31 (CFM) 1 CFM=0.0283 m3/min mm 408～ 409 1 m3/min=16.67　 /s □80 1 CFM=0.472 /s 1 　/s=0.06 m3/min mm 410～ 411 □ 厚み 92 (mm) mm 412～ 415 □120 mm 416～ 417 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 耐Gファン DC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10 20 30 40 掲載ページ 換算表 □120 Conversion table mm 1 m3/min=35.31 (CFM) 420～ 421 1 CFM=0.0283 m3/min 1 m3/min=16.67　 /s 1 CFM=0.472　 /s ø 1 　/s=0.06 m3/min 172 mm 422～ 423 厚み (mm) 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 350 500 1000 1500 遠心ファン DC 風量 (m3/min) サイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10 20 30 40 掲載ページ ø70 換算表 mm Conversion table 426～ 427 1 m3/min=35.31 (CFM) 1 CFM=0.0283 m3 ø /min 100 1 m3/min=16.67　 /s mm 428～ 430 1 CFM=0.472　 /s 1 　/s=0.06 m3/min ø133 厚み mm (mm) 431～ 432 ø150 433～mm 434 ø175 435～mm 440 ø221 441～mm 443 ø225 mm 444～ 446 □270 mm 447～ 452 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 350 500 1000 1500 8 CATALOG No. C1126A002 '22.8.IT

ブロア DC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 掲載ページ 52 mm 454～ 455 76 mm 456～ 459 97 mm 460～ 469 換算表 Conversion table 120 1 m3/min=35.31 (CFM) mm 470～ 471 1 CFM=0.0283 m3/min 127 1 m3/min=16.67　 /s 1 CFM=0.472　 /s mm 472～ 473 1 　/s=0.06 m3/min 160 厚み mm (mm) 474～ 475 風量（CFM） 5 10 15 20 25 30 35 50 ACDCファン AC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10 20 30 40 50 掲載ページ □ 換算表 92 Conversion table mm 478～ 480 1 m3/min=35.31 (CFM) 1 CFM=0.0283 m3/min 1 m3/min=16.67　 /s 1 CFM=0.472　 /s □120 1 　/s=0.06 m3/min 481～ 483 mm 厚み (mm) ø172 484～ 489 mm ø190 490～ 495 mm ø225 mm 496～ 501 ø250 502～ 507 mm □270 mm 508～ 513 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 350 500 1000 1500 ACファン AC 風量 (m3/min) フレームサイズ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 掲載ページ □60 換算表 Conversion table mm 516～ 519 1 m3/min=35.31 (CFM) 1 CFM=0.0283 m3/min 1 m3/min=16.67　 /s □ 1 CFM=0.472 80 　 /s 1 　/s=0.06 m3/min mm 520～ 527 厚み (mm) □92 mm 528～ 531 □120 mm 532～ 540 □160 mm 541～ 543 ø172 mm 544～ 548 風量（CFM） 5 10 15 20 25 30 35 50 100 150 200 250 300 CATALOG No. C1126A002 '22.8.IT 9

エコプロダクツ 環境適合設計製品「エコプロダクツ」 環境適合設計への取り組み 製品の設計においては，最新の省エネ技術を盛り込んで製品開発を進めています。また，製品アセスメントを実施し， 製品が与える環境影響を，部品，材料調達，製造，流通，使用，リサイクル，廃棄などの各項目ごとに評価していま す。 開発した製品は，市場や既存の製品と比較し，一定の評価基準を達成しているか評価され 「環境適合設計製品（エコプロダクツ）」として認定されます。 エコプロダクツはカタログなどに「LEAFシンボル」が表示されています。 ライフサイクル アセスメント（LCA）の実施 LCAは，製品の生涯（ライフサイクル）を通し，温暖化などの地球環境への影響程度を総合的に数値化し評価する技法のひとつです。 LCAの実施により，環境適合性を評価しています。エコプロダクツにおけるLCAの実施率は，90%以上となっています。 10 CATALOG No. C1126A002 '22.8.IT

DCファン 低消費電力ファン 9GAタイプ，静音ファン 9Sタイプをはじめ，高風量，高静圧のファンを多数ラインアップしています。 ■型番の見方 以下，すべての組み合わせが有効なわけではありません。型番の組み合わせについてはお問い合わせください。 9GV 12 12 J 1 01 1 タイプ名 フレームサイズ 電圧 スピードコード フレーム厚み センサ仕様 フレーム形状 PWMコントロール機能付型番の場合 9GV 12 12 P 4 G 01 タイプ名 フレームサイズ 電圧 PWMコントロール機能 フレーム厚み スピードコード 管理番号（2～ 4桁） フレーム形状 タイプ名 9GA 9GV 9HV など フレームサイズ（mm） 03 04 05 06 08 09 12 13 14 15 17 36 47 57 20 □38 □40 □ ø 52 □60 □80 □92 □120 □127 □140 □150 ø172 □36 172 × 147 ø172 × 150 ø （サイドカット） （サイドカット） 200 電圧（V） 05 12 24 48 5 12 24 48 など スピードコード A B C D E F G H J K L M S W など フレーム厚み（mm） 0 1 2 3 4 5 6 7 9 70 38 32 28 25 50, 51 20 15 10 センサ仕様 01, 001 02, 002 D01, D001 パルスセンサ付 センサなし ロックセンサ付 フレーム形状 なし 1 3 樹脂フレーム：リブ付 樹脂フレーム：リブなし □40×28 mm厚1U対応 アルミニウム：リブなし 樹脂フレーム：リブ付 ■仕様の見方（DCファン） 以下は一例です。詳細は各製品ページをご覧ください。 型　番 定格電圧 使用電圧範囲 定格電流 定格入力 定格回転速度 最大風量 最大静圧 騒音レベル 使用温度範囲 期待寿命 [V] [V] [A] [W] [min-1] [m³/min] [CFM] [Pa] [inchH²O] [dB (A)] [˚C] [h] 9GA0412G7001 12 7～ 13.8 0.17 2.04 13100 0.36 12.7 192 0.77 42 -20～ +70 40000/60˚C (70000/40˚C) 定格電圧 …………………………ファンを駆動させるために必要な電圧です。直流 12 V，24 V，48 Vなどがあります。 使用電圧範囲……………………ファンの使用を保証できる電圧の範囲です。 定格電流 …………………………定格電圧でファンを駆動しているときの電流値です。（フリーエアー時） 定格入力 …………………………定格電圧でファンを駆動しているときの電力値です。（フリーエアー時） 定格回転速度……………………定格電圧でファンを駆動しているときの回転速度です。（フリーエアー時） 最大風量 …………………………定格電圧でファンを駆動しているとき，静圧 0 Paにおける風量の値です。（当社ダブルチャンバー装置による） 最大静圧 …………………………定格電圧でファンを駆動しているとき，風量 0 m3/minにおける静圧の値です。（当社ダブルチャンバー装置による） 騒音レベル………………………ファンが定格で回転しているときの A特性音圧レベルの値です。騒音の測定方法は技術資料のページを参照してください。 使用温度範囲……………………ファンの使用を保証できる温度範囲です。（結露なきこと） 期待寿命 …………………………ファンの定格電圧連続運転，60˚C，残存率 90%での期待寿命です。周囲温度 40˚Cの場合の期待寿命は参考値です。 寿命については技術資料のページを参照してください。 CATALOG No. C1126A002 '22.8.IT 11 DCファン DC

DCファン □36×28 mm厚 San Ace 36　9HVタイプ ■ 一般仕様 ・ 材質 ……………………… フレーム：樹脂（難燃グレード　UL 94V-0），羽根：樹脂（難燃グレード　UL 94V-1） ・ 期待寿命 ………………… 仕様表参照（L10：残存率90%，60˚C，定格電圧，連続運転，フリーエアー状態） 周囲温度40˚Cの場合の期待寿命は参考値です。 ・ モータ保護機能 ………… 拘束時焼損保護機能，電源リード線逆接続保護機能　詳細はp. 580をご覧ください。 ・ 絶縁耐圧 ………………… AC50/60 Hz　500 V　1分間（リード線導体部・フレーム間） ・ 絶縁抵抗 ………………… DC500 Vにて10 MΩ以上（リード線導体部・フレーム間） ・ 騒音レベル ……………… ファン吸込側1 mにおけるA特性音圧レベルの値 ・ 保存温度範囲 …………… -30～ +70˚C（結露なきこと） ・ ファン電源リード線 …… 赤色　 黒色　 センサ 黄色　 コントロール 茶色 ・ 質量 ……………………… 53 g ■ 仕様 下記の型番は，PWMコントロール・パルスセンサ付，リブ付です。 定格電圧 使用電圧範囲 PWMデューティ 定格電流 定格入力 定格回転速度 最大風量 最大静圧 騒音レベル 使用温度範囲 期待寿命 型　番 [V] [V] サイクル※ [%] [A] [W] [min-1] [m3/min] [CFM] [Pa] [inchH2O] [dB (A)] [˚C] [h] 100 1.75 21.0 32500 0.72 25.4 1400 5.62 67 9HV3612P3K001 12 10.8～ 13.2 -20～ +60 30000/60˚C 20 0.05 0.6 6000 0.12 4.2 47.2 0.19 26 (53000/40˚C) ※ 入力PWM周波数：25 kHz，PWMデューティ 0%の記載がない型番に限り0%時の回転速度は0 min-1，コントロール端子がオープン時の回転速度は，PWMデューティ 100%時と同じ。 ・ は短納期納品サービス対象型番です。サービス内容はp. 630をご覧ください。 ■ 風量・静圧特性例／ PWMデューティ・回転速度特性例 9HV3612P3K001 PWMコントロール・パルスセンサ付 PWMデューティサイクル 使用電圧範囲 PWMデューティ・回転速度特性例 電圧：DC12 V (inch H2O) (Pa) (inch H2O) (Pa) PWMデューティ100% (min-1) 1600 DC12 V 1600 35000 PWM周波数：25 kHz 6.0 6.0 13.2 V 32500 min-1 1400 PWMデューティ 1400 30000 5.0 100% 1200 5.0 1200 25000 4.0 1000 4.0 1000 12 V 20000 3.0 800 3.0 800 10.8 V 15000 600 600 2.0 50% 2.0 400 400 10000 1.0 20% 200 1.0 200 5000 0 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0 (m3/min) 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 (m3/min) 0 100 (%) 0 5 10 15 20 25 (CFM) 0 5 10 15 20 25 (CFM) PWM デューティサイクル 風量 風量 ■ 外形図（単位：mm） 4-ø3.5±0.3 取付用穴 +30 320 0 リード線 AWG 24 (4) (4) 29.5±0.3 UL 1061 36±0.5 28±0.5 回転方向 風吹出方向 12 CATALOG No. C1126A002 '22.8.IT DCファン □ 36 mm DC 36±0.5 静圧 29.5±0.3 静圧 回転速度

■ 取付穴参考寸法図（単位：mm） 吸込側，吐出側 35 29.5±0.3 (14.8) 4-ø3.7 4-R2.7 ø38 ■ オプション フィンガーガード 掲載ページ p. 564 型番：109-1050 CATALOG No. C1126A002 '22.8.IT 13 (14.8) 29.5±0.3 35 DCファン □ 36 mm DC

DCファン □36×28 mm厚 San Ace 36　9GXタイプ ■ 一般仕様 ・ 材質 ……………………… フレーム：樹脂（難燃グレード　UL 94V-0），羽根：樹脂（難燃グレード　UL 94V-1） ・ 期待寿命 ………………… 仕様表参照（L10：残存率90%，60˚C，定格電圧，連続運転，フリーエアー状態） 周囲温度40˚Cの場合の期待寿命は参考値です。 ・ モータ保護機能 ………… 拘束時焼損保護機能，電源リード線逆接続保護機能　詳細はp. 580をご覧ください。 ・ 絶縁耐圧 ………………… AC50/60 Hz　500 V　1分間（リード線導体部・フレーム間） ・ 絶縁抵抗 ………………… DC500 Vにて10 MΩ以上（リード線導体部・フレーム間） ・ 騒音レベル ……………… ファン吸込側1 mにおけるA特性音圧レベルの値 ・ 保存温度範囲 …………… -30～ +70˚C（結露なきこと） ・ ファン電源リード線 …… 赤色　 黒色　 センサ 黄色　 コントロール 茶色 ・ 質量 ……………………… 46 g ■ 仕様 下記の型番は，PWMコントロール・パルスセンサ付，リブ付です。 定格電圧 使用電圧範囲 PWMデューティ 定格電流 定格入力 定格回転速度 最大風量 最大静圧 騒音レベル 使用温度範囲 期待寿命 型　番 [V] [V] サイクル※ [%] [A] [W] [min-1] [m3/min] [CFM] [Pa] [inchH2O] [dB (A)] [˚C] [h] 100 1.3 15.6 24000 0.69 24.4 838 3.367 66 9GX3612P3K001 12 10.8～ 13.2 -10～ +60 40000/60˚C 0 0.07 0.84 3200 0.09 3.2 14.0 0.056 32 (70000/40˚C) ※ 入力PWM周波数：25 kHz，PWMデューティ 0%の記載がない型番に限り0%時の回転速度は0 min-1，コントロール端子がオープン時の回転速度は，PWMデューティ 100%時と同じ。 ・ オプションでセンサ仕様，コントロール仕様が選択できます。インデックス（p. 612）をご参照ください。 ■ 風量・静圧特性例／ PWMデューティ・回転速度特性例 9GX3612P3K001 PWMコントロール・パルスセンサ付 PWMデューティサイクル 使用電圧範囲 PWMデューティ・回転速度特性例 DC12 V (min-1 電圧： (inch H2O) (Pa) (inch H2O) (Pa) ) 4.0 1000 DC12 V 4.0 PWMデューティ100% PWM周波数：25 kHz 1000 25000 24000 min-1 3.5 900 3.5 900 13.2 V 800 PWMデューティ 800 20000 3.0 700 100% 3.0 700 12 V 2.5 600 2.5 600 15000 10.8 V 2.0 500 2.0 500 1.5 400 1.5 400 10000 50% 300 300 1.0 1.0 200 200 5000 0.5 100 0% 0.5 3200 min-1 100 0 0 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 (m3/min) 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 (m3/min) 0 100 (%) 0 5 10 15 20 25 (CFM) 0 5 10 15 20 25 (CFM) PWM デューティサイクル 風量 風量 ■ 外形図（単位：mm） 36±0.5 29.5±0.3 28±0.5 4-ø3.5±0.3 リード線 (4) (4) 取付用穴 AWG 28 UL 1007 +30 320 0 (10) 回転方向 風吹出方向 14 CATALOG No. C1126A002 '22.8.IT DCファン □ 36 mm DC 36±0.5 静圧 29.5±0.3 静圧 回転速度

■ 取付穴参考寸法図（単位：mm） 吸込側，吐出側 4-ø3.7 29.5±0.3 35 ■ オプション フィンガーガード 掲載ページ p. 564 型番：109-1050 CATALOG No. C1126A002 '22.8.IT 15 35 ø36.8 29.5±0.3 DCファン □ 36 mm DC

DCファン □38×28 mm厚 San Ace 38　9GAタイプ　低消費電力ファン　 ■ 一般仕様 ・ 材質 ……………………… フレーム：樹脂（難燃グレード　UL 94V-0），羽根：樹脂（難燃グレード　UL 94V-0） ・ 期待寿命 ………………… 仕様表参照（L10：残存率90%，60˚C，定格電圧，連続運転，フリーエアー状態） 周囲温度40˚Cの場合の期待寿命は参考値です。 ・ モータ保護機能 ………… 拘束時焼損保護機能，電源リード線逆接続保護機能　詳細はp. 580をご覧ください。 ・ 絶縁耐圧 ………………… AC50/60 Hz　500 V　1分間（リード線導体部・フレーム間） ・ 絶縁抵抗 ………………… DC500 Vにて10 MΩ以上（リード線導体部・フレーム間） ・ 騒音レベル ……………… ファン吸込側1 mにおけるA特性音圧レベルの値 ・ 保存温度範囲 …………… -30～ +70˚C（結露なきこと） ・ ファン電源リード線 …… 赤色　 黒色　 センサ 黄色　 コントロール 茶色 ・ 質量 ……………………… 52 g ■ 仕様 下記の型番は，PWMコントロール・パルスセンサ付，リブ付です。リブなしの場合，型番の末尾に1が追加になります。 定格電圧 使用電圧範囲 PWMデューティ 定格電流 定格入力 定格回転速度 最大風量 最大静圧 騒音レベル 使用温度範囲 期待寿命 型　番 [V] [V] サイクル※ [%] [A] [W] [min-1] [m3/min] [CFM] [Pa] [inchH2O] [dB (A)] [˚C] [h] 100 0.62 7.4 25000 0.6 21.2 800 3.21 59.0 9GA0312P3K001 0 0.06 0.7 3000 0.07 2.5 11 0.04 15.0 100 0.52 6.2 23500 0.57 20.1 720 2.89 57.5 9GA0312P3J001 12 10.8～ 13.2 -20～ +70 40000/60˚C 0 0.06 0.7 3000 0.07 2.5 11 0.04 15.0 (70000/40˚C) 100 0.33 4.0 19000 0.45 15.9 460 1.85 53.0 9GA0312P3G001 0 0.06 0.7 3000 0.07 2.5 11 0.04 15.0 ※ 入力PWM周波数：25 kHz，PWMデューティ 0%の記載がない型番に限り0%時の回転速度は0 min-1，コントロール端子がオープン時の回転速度は，PWMデューティ 100%時と同じ。 ・ オプションでセンサ仕様，コントロール仕様が選択できます。インデックス（p. 606～ 607）をご参照ください。 ・ は短納期納品サービス対象型番です。サービス内容はp. 630をご覧ください。 ■ 風量・静圧特性例／ PWMデューティ・回転速度特性例 9GA0312P3K001 PWMコントロール・パルスセンサ付 PWMデューティサイクル 使用電圧範囲 PWMデューティ・回転速度特性例 (inch H2O) (Pa) 電圧：DC12 V (inch H2O) (Pa) DC12 V PWMデューティ100% (min-1) PWM周波数：25 kHz 3.5 900 4.0 1000 25000 25000 min-1 800 PWMデューティ 3.5 900 3.0 100% 700 3.0 800 20000 13.2 V 2.5 600 700 2.5 600 2.0 500 12 V 15000 2.0 500 1.5 400 300 50% 1.5 400 10.8 V 10000 1.0 200 1.0 300 200 5000 0.5 100 0% 0.5 3000 min-1 100 0 0 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 (m3/min) 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 (m3/min) 0 100 (%) 0 5 10 15 20 25 (CFM) 0 5 10 15 20 25 (CFM) PWM デューティサイクル 風量 風量 16 CATALOG No. C1126A002 '22.8.IT DCファン □ 38 mm DC 静圧 静圧 回転速度

■ 風量・静圧特性例／ PWMデューティ・回転速度特性例 9GA0312P3J001 PWMコントロール・パルスセンサ付 PWMデューティサイクル 使用電圧範囲 PWMデューティ・回転速度特性例 電圧：DC12 V (inch H2O) (Pa) (inch H2O) (Pa) DC12 V PWMデューティ100% (min-1) PWM周波数：25 kHz 800 3.0 3.5 900 25000 800 23500 min-1 700 PWMデューティ 2.5 100% 3.0 600 700 20000 2.5 13.2 V 600 2.0 500 15000 2.0 500 12 V 1.5 400 1.5 400 300 10.8 V 10000 1.0 50% 300 200 1.0 200 0.5 5000 100 0% 0.5 100 3000 min-1 0 0 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 (m3/min) 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 (m3/min) 0 100 (%) 0 5 10 15 20 25 (CFM) 0 5 10 15 20 25 (CFM) PWM デューティサイクル 風量 風量 9GA0312P3G001 PWMコントロール・パルスセンサ付 PWMデューティサイクル 使用電圧範囲 PWMデューティ・回転速度特性例 電圧：DC12 V (inch H2O) (Pa) (inch H2O) (Pa) PWMデューティ100% (min-1) 600 PWM周波数：25 kHz 2.0 DC12 V 500 20000 19000 min-1 PWMデューティ 100% 2.0 500 1.5 400 13.2 V 15000 1.5 400 300 12 V 1.0 300 10.8 V 10000 200 1.0 50% 200 0.5 100 0.5 5000 0% 100 3000 min-1 0 0 0 0.1 0.2 0.3 0.4 0.5 (m3/min) 0 0.1 0.2 0.3 0.4 0.5 (m3/min) 0 100 (%) 0 5 10 15 (CFM) 0 5 10 15 (CFM) PWM デューティサイクル 風量 風量 ■ 外形図（単位：mm）（リブ付） 4-ø3.5±0.3 取付用穴 +30 320　0 (10) リード線 AWG26 (4) 30±0.3 (4) UL 1007 38±0.5 28±0.5 回転方向 風吹出方向 CATALOG No. C1126A002 '22.8.IT 17 38±0.5 静圧 静圧 30±0.3 静圧 静圧 回転速度 回転速度 DCファン □ 38 mm DC

■ 取付穴参考寸法図（単位：mm） 吸込側，吐出側 37 30±0.3 4-ø3.7 (16) 5 37 . ■ オプション フィンガーガード 掲載ページ p. 564 型番：109-1065 18 CATALOG No. C1126A002 '22.8.IT DCファン □ 38 mm DC (16) 30±0.3 37

DCファン □40×10 mm厚 San Ace 40　9Pタイプ　　 ■ 一般仕様 ・ 材質 ……………………… フレーム：樹脂（難燃グレード　UL 94V-0），羽根：樹脂（難燃グレード　UL 94V-1） ・ 期待寿命 ………………… 仕様表参照（L10：残存率90%，60˚C，定格電圧，連続運転，フリーエアー状態） 周囲温度40˚Cの場合の期待寿命は参考値です。 ・ モータ保護機能 ………… 拘束時焼損保護機能，電源リード線逆接続保護機能　詳細はp. 580をご覧ください。 ・ 絶縁耐圧 ………………… AC50/60 Hz　500 V　1分間（リード線導体部・フレーム間） ・ 絶縁抵抗 ………………… DC500 Vにて10 MΩ以上（リード線導体部・フレーム間） ・ 騒音レベル ……………… ファン吸込側1 mにおけるA特性音圧レベルの値 ・ 保存温度範囲 …………… -30～ +70˚C（結露なきこと） ・ ファン電源リード線 …… 赤色　 黒色または青色　 センサ 黄色 ・ 質量 ……………………… 19 g ■ 仕様 下記の型番は，パルスセンサ付，リブ付です。 定格電圧 使用電圧範囲 定格電流 定格入力 定格回転速度 最大風量 最大静圧 騒音レベル 使用温度範囲 期待寿命 型　番 [V] [V] [A] [W] [min-1] [m3/min] [CFM] [Pa] [inchH2O] [dB (A)] [˚C] [h] 109P0405H901 0.16 0.8 6200 0.15 5.3 41.2 0.165 25 5  4.5～  5.5 109P0405M901 0.11 0.55 5000 0.12 4.2 27 0.108 21 109P0412H901 0.07 0.84 6200 0.15 5.3 41.2 0.165 25 -10～ +60 40000/60˚C 12  7   ～ 13.8 (70000/40˚C) 109P0412M901 0.06 0.72 5000 0.12 4.2 27 0.108 21 109P0424H901 24 20.4～ 27.6 0.04 0.96 6200 0.15 5.3 41.2 0.165 25 ・ オプションでセンサ仕様，コントロール仕様が選択できます。インデックス（p. 603）をご参照ください。 ・ は短納期納品サービス対象型番です。サービス内容はp. 630をご覧ください。 ■ 風量・静圧特性例 109P0405H901 パルスセンサ付 109P0405M901 パルスセンサ付 109P0412H901 パルスセンサ付 使用電圧範囲 使用電圧範囲 使用電圧範囲 (inch H2O) (Pa) (inch H2O) (Pa) (inch H2O) (Pa) 60 0.25 0.20 50 60 5.5 V 13.8 V 0.20 50 5.5 V 0.20 40 50 5 V 0.15 12 V 0.15 40 4.5 V 5 V 30 0.15 40 7 V 30 0.10 30 0.10 4.5 V 20 0.10 20 20 0.05 0.05 10 10 0.05 10 0 0 0 0 0 0 0.05 0.10 0.15 0.20 (m3/min) 0.05 0.10 0.15 0.20 (m3/min) 0.05 0.10 0.15 0.20 (m3/min) 0 1 2 3 4 5 6 7 (CFM) 0 1 2 3 4 5 6 7 (CFM) 0 1 2 3 4 5 6 7 (CFM) 風量 風量 風量 CATALOG No. C1126A002 '22.8.IT 19 静圧 静圧 静圧 DCファン □ 40 mm DC

■ 風量・静圧特性例 109P0412M901 パルスセンサ付 109P0424H901 パルスセンサ付 使用電圧範囲 使用電圧範囲 (inch H (Pa) (inch H (Pa) 2O) 2O) 0.25 0.20 50 60 13.8 V 0.20 50 27.6 V 0.15 40 12 V 40 30 0.15 24 V 7 V 0.10 30 20 0.10 20.4 V 20 0.05 10 0.05 10 0 0 0 0.05 0.10 0.15 0.20 (m3/min) 0 0.05 0.10 0.15 0.20 (m3/min) 0 1 2 3 4 5 6 7 (CFM) 0 1 2 3 4 5 6 7 (CFM) 風量 風量 ■ 外形図（単位：mm） +1 40 0 +1 4-ø3.5±0.3 10 0 32±0.3 取付用穴 (3) (3) +30 320 0 (10) リード線 AWG26 回転方向 UL 1007 風吹出方向 ■ 取付穴参考寸法図（単位：mm） 吸込側，吐出側 39 32±0.3 (15) 4-ø3.7 5 38 . ■ オプション フィンガーガード 掲載ページ p. 564 型番：109-059, 109-059H 20 CATALOG No. C1126A002 '22.8.IT DCファン □ 40 mm DC +1 40 0 静圧 32±0.3 (15) 32±0.3 39 静圧
