美彩な微細加工を追求する　米山金型製作 会社案内

【会社案内】 ご挨拶 私達は、お客様のお困り事に寄り添い 『お客様の笑顔をつくりたい！』 日々寄せて頂く難題に、お客様と一緒になって真摯に取り組み、 最後は、清々しい笑顔で『ありがとう』と言って頂ける様な気持ち の良い仕事を心掛けたいと思っております。 今後も【常に精一杯の努力】をモットーに、少しでも世の中の発展 に貢献できる様、精進し続けたいと存じます。 皆様の温かいご指導をお願い申し上げます。 有限会社 米山金型製作所 代表取締役 村松善太郎 会社概要 会社名 有限会社 米山金型製作所 代表者名 村松 善太郎 〒 399-3304 ⻑野県下伊那郡松川町⼤島402-12 所在地 TEL 0265-36-5476 FAX 0265-36-6309 設立 1989年4月10日 資本金 700万円 従業員数 27名 ● 微細精密部品加工 ● プラスチック射出成形金型 設計・製作 事業内容 ● 各種金型部品製作 ● 治工具部品製作 ● 微細成形・試作サービス 主要取引先 ㈱エフプラス 成形メーカー 金型メーカー ⼤手企業開発部門 ⼤学研究室 （2021年 実績104社) アルプス中央信用金庫 上片桐支店 主要銀行 日本政策金融公庫 松本支店 八十二銀行 松川支店

【米山金型の強み】 機 23℃±1℃ 「超」精密を支える設備と環境 工場は工程ごと仕切られ、精密空調による 23℃±1℃の恒温環境です。 超高精度高速微細加工機 「芝浦機械UVM-450D」 「碌々産業AndroidⅡ」などの 高精度加工機を多数保有。 恒温環境の中でその実力を発揮しています。 設計〜試作トライまで対応 一貫生産による短納期対応 3D設計・流動解析・加工・組立・トライまで社内で 一貫生産体制があるからこそできる短納期対応。 金型の最短納期は14日(条件による） 微細加工品であれば5日で製造可能です(条件による） 高品質な製品をより早く！ 短納期へ日々チャレンジしています。

医療、科学、食品など様々な分野で活躍する『マイクロ流路」 米山金型が今日までに製作したマイクロ流路の数は 100 以上 マイクロ流路は、 医療や半導体などの研究に使用される 微細な溝構造体です。 最小溝幅0.1㎜以下、 面粗さRa0.005μmの高精度微細加工が可能です！ 美容、医療分野で活躍が期待される『マイクロニードル』 米山金型が今日までに製作した 試作サンプルの数は 500以上 マイクロニードル試作品加工実績日本一！！ 先端径Φ0.02㎜ 精度±0.002㎜ ニードル数1761本の実績あり！！

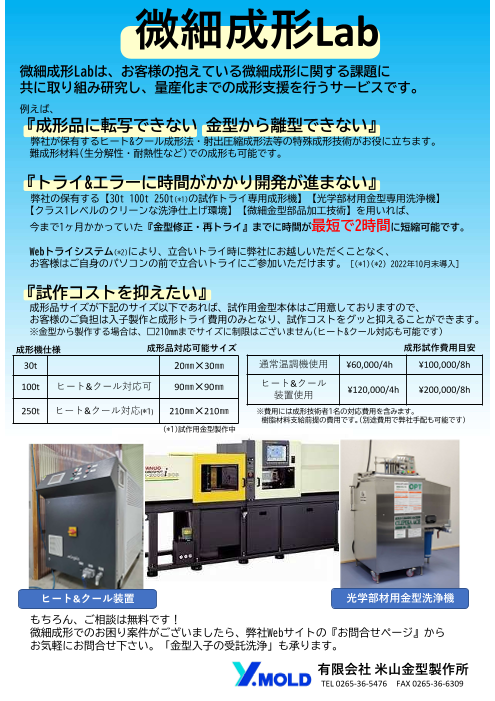

【微細成形Lab】 微細成形Labは、お客様の抱えている微細成形に関する課題に 共に取り組み研究し、量産化までの成形支援を行うサービスです。 例えば、 『成形品に転写できない 金型から離型できない』 ヒート&クール成形法・射出圧縮成形法等の特殊成形技術がお役に立ちます。 難成形材料(生分解性・耐熱性など)での成形も可能です。 『トライ&エラーに時間がかかり開発が進まない』 微細成形labでは、『金型修正・再トライ』までに時間が最短で2時間に短縮可能です。 『試作コストを抑えたい』 製品サイズが、弊社規格サイズ以下であれば、お客様のご負担は入子製作費と成形費用のみ！ ヒート&クール装置 光学部材用金型洗浄機 特殊工具の使用と最適な加工条件を適用することにより、 型彫り放電加工やワイヤー放電加工から切削加工への工法転換が可能です。 加工時間も大幅に削減できます。 加工深さ0.082ｍｍ ピッチ 0.173ｍｍ 微細溝加工(ﾍｰﾙ加工) プレス金型部品 （超硬合金） 面粗度 Ra0.03μm ニードル内径 Φ0.08μm 鏡面切削加工 中空マイクロニードル 2ｍｍ

【設備情報】 微細成形Lab 超高精度高速微細加工機 超精密立形加工機 碌々産業 Android Ⅱ Type-S 芝浦機械 UVM-450Ｄ(Ｈ) ワイヤーカット放電加工機 超精密成形平面研削盤 形彫り放電加工機 ソディック AP250L ナガセインテグレックス ソディック AP3L Φ0.03細線まで対応可能 SGC630 αS4-Zero3(10nm制御) 主要加工機一覧 名 称 型 式 メーカー 台数 超精密立型加工機 UVM-450D(H) 芝浦機械 1 超高精度高速微細加工機 Android Ⅱ Type-S 碌々産業 1 超高精度高速微細加工機 Android 碌々産業 3 高精度高速小径微細加工機 MEGAⅢ-500-R25P 碌々産業 1 高精度高速微細加工機 CEGA-SS 300 碌々産業 1 CNCジグボーラー YBM640V3 安田工業 1 立型マシニングセンター NV4000 森精機 1 立型マシニングセンター NVD4000 森精機 1 高能率横型マシニングセンター A55 牧野フライス 1 立型マシニングセンター V33 牧野フライス 1 超精密成型平面研削盤(10nm制御) SGC630α S4-Zero3 ナガセインテグレックス 1 CNC高精度成形研削盤 HPG500NC 岡本工作機械 1 成形研削盤 PFG500 岡本工作機械 1 平面研削盤 PSG64EXB 岡本工作機械 1 平面研削盤 WSC-2004 ⿊田精工 1 ワイヤーカット放電加工機 AP250L ソディック 1 ワイヤーカット放電加工機 AG400L ソディック 1 ワイヤーカット放電加工機 SL400Ｐ ソディック 1 ワイヤーカット放電加工機 FA10 三菱電機 1 ワイヤーカット放電加工機 FA10PM 三菱電機 1 形彫り放電加工機 AP3L ソディック 1 NC形彫放電加工機 MA2000 三菱電機 1 NC形彫放電加工機 EA12V 三菱電機 1 細穴加工機 MEMH8N 三菱電機 1 成形機 横型 250t ROBOSHOT α-S250iA ファナック 1 成形機 横型 100t ROBOSHOT α-S100iA ファナック 1 成形機 横型 30t ROBOSHOT S2000i 30B ファナック 1 金型加熱冷却温度制御装置(ヒート&クール) ATT-H2-200-48型 Single社 1 光学部材用金型専用洗浄機 クリピカエースOPT ソマックス 1 マイクロブラスト処理機 Unifinish 75 ユニテックジャパン 2

【設備情報】 主要測定器一覧 名 称 型 式 メーカー 台数 CNC三次元画像測定器 Zip600 OGP 1 CNC三次元画像測定器 Zip450 OGP 1 レーザー顕微鏡 VK-X200 キーエンス 1 電子顕微鏡(SEM) VHX-D510 キーエンス 1 非接触表面形状測定機 ZeGage zygo 1 表面粗さ・輪郭形状測定機(コントレーサー) サーフコム NEX 東京精密 1 ハイスピードマイクロスコープ VH-Z100R キーエンス 1 ハイスピードマイクロスコープ VH-Z100UR キーエンス 1 測定顕微鏡 MM-800L ニコン 1 測定顕微鏡 MF-A1730H ミツトヨ 1 リニアハイト LH-600EG ミツトヨ 1 ソフト関連一覧 名 称 型 式 メーカー 台数 TOPsolid 3D CAD コダマコーポレーション 9 TOPmold 3D CAD コダマコーポレーション 6 TOPcam 3D CAD/CAMシステム コダマコーポレーション 3 CAM-TOOL 3D CAD/CAMシステム C&Gシステムズ 2 NS MicroCAM 3D CAD/CAMシステム 日進工具 1 CamMagic 3D CAD/CAMシステム 三菱電機 1 Ｗiz Ｃam 3D CAD/CAMシステム タクテックス 1 Ｗin max CAD/CAMシステム タクテックス 5 樹脂流動解析 Moldex 3Ｄ セイロジャパン 1

中央自動車道松川インターより3分 JR飯田線 上片桐駅より徒歩15分 有限会社 米山金型製作所 〒399-3304 ⻑野県下伊那郡松川町⼤島402-12 TEL:0265-36-5476 FAX:0265-36-6309 https://y-mold.com
