最長なんと、70km！長距離通信を実現！
DMC-E1S1は、SFPポートが1ポート搭載されていますので、有線LANを光信号に変換し、ノイズに強く安定した通信を実現します。
また、LANケーブルでは伝送できない100m以上（最長70km）の接続が可能です。
三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。
DMC-E1S1-Cは、CC-Link IE TSN ClassB 1GbpsおよびCC-Link IE TSN ClassA 1Gbps,100Mbpsの推奨配線部品試験に合格。
高度な時刻同期が必要な認証クラスBに対応した光メディアコンバータです。
SFPポートを1ポート搭載しているため、有線LANを光信号に変換し、ノイズに強く安定した通信を実現します。
また、LANケーブルでは伝送できない100m以上（最長70km）の接続が可能です。
CC-Link IEフィールドネットワーク推奨ネットワーク配線部品試験合格製品です。
三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。
このカタログについて
| ドキュメント名 | 産業用光メディアコンバータ DMC-E1S1/DMC-E1S1-C |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 985.6Kb |
| 関連製品 | |
| 登録カテゴリ | |
| 取り扱い企業 | ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

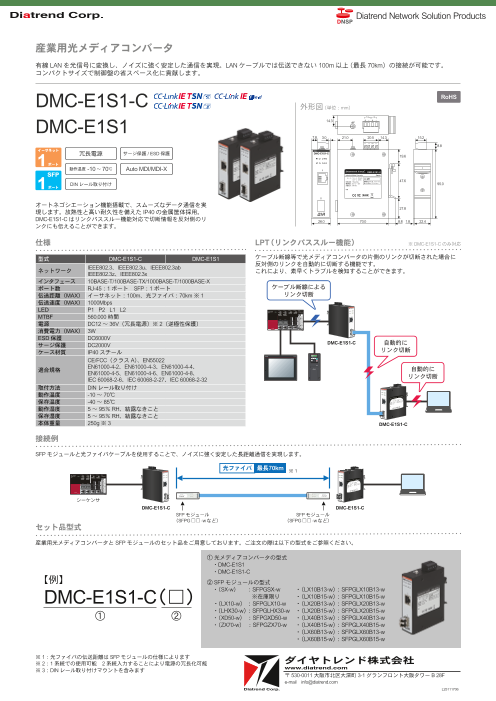

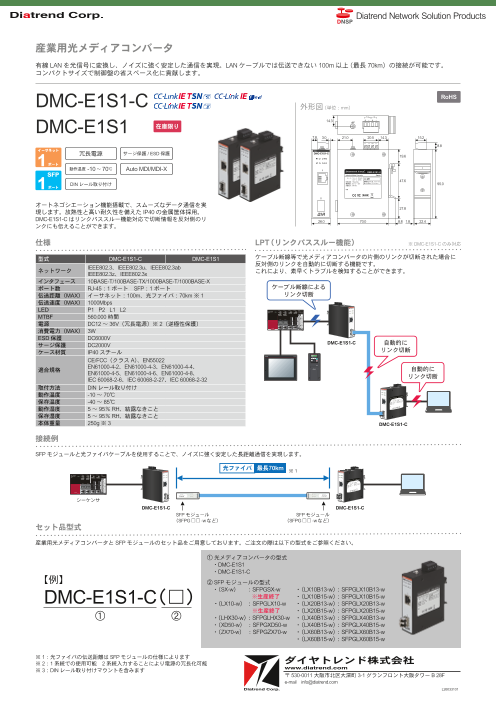

Page1
Diatrend Network Solution Products
産業用光メディアコンバータ
有線 LAN を光信号に変換し、ノイズに強く安定した通信を実現。LAN ケーブルでは伝送できない 100m 以上（最長 70km）の接続が可能です。
コンパクトサイズで制御盤の省スペース化に貢献します。
DMC-E1S1-C RoHS
外形図（単位：mm）
14.3 + - + -
DMC-E1S1
7.8 3.0 21.0 20.5 14.3 15.2
8.8
イーサネット
冗長電源 サージ保護 / ESD 保護 DMC-E1S1-C
19.6
P1 P2
ポート L1 L2
動作温度 -10 ～ 70℃ Auto MDI/MDI-X
1
SFP
47.6
DIN レール取り付け 95.0
ポート
2
オートネゴシエーション機能搭載で、スムーズなデータ通信を実
現します。放熱性と高い耐久性を備えた IP40 の金属筐体採用。 27.8
DMC-E1S1-C はリンクパススルー機能対応で切断情報を反対側のリ
26.0 70.0 8.8 1.8 22.4
ンクにも伝えることができます。
仕様 LPT（リンクパススルー機能） ※ DMC-E1S1-C のみ対応
型式 DMC-E1S1-C DMC-E1S1 ケーブル断線等で光メディアコンバータの片側のリンクが切断された場合に
反対側のリンクを自動的に切断する機能です。
IEEE802.3、IEEE802.3u、IEEE802.3ab
ネットワーク
IEEE802.3z、IEEE802.3x これにより、素早くトラブルを検知することができます。
インタフェース 10BASE-T/100BASE-TX/1000BASE-T/1000BASE-X
ポート数 RJ-45：1 ポート SFP：1 ポート ケーブル断線による
伝送距離（MAX） イーサネット：100m、光ファイバ：70km ※ 1 リンク切断
伝送速度（MAX） 1000Mbps
LED P1 P2 L1 L2
MTBF 560,000 時間
電源 DC12 ～ 36V（冗長電源）※ 2（逆極性保護）
消費電力（MAX） 3W
ESD 保護 DC6000V
サージ保護 DC2000V DMC-E1S1-C 自動的に
ケース材質 IP40 スチール リンク切断
CE/FCC（クラス A）、EN55022
EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5
適合規格 自動的に
EN61000-4-6、EN61000-4-8
リンク切断
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DIN レール取り付け
動作温度 -10 ～ 70℃
保存温度 -40 ～ 85℃
動作湿度 5 ～ 95％ RH、結露なきこと
保存湿度 5 ～ 95％ RH、結露なきこと
本体重量 250g ※ 3 DMC-E1S1-C
接続例
SFP モジュールと光ファイバケーブルを使用することで、ノイズに強く安定した長距離通信を実現します。
光ファイバ 最長70km
※ 1
シーケンサ
DMC-E1S1-C DMC-E1S1-C
SFP モジュール SFP モジュール
（SFPG □□ -w など） （SFPG □□ -w など）
セット品型式
産業用光メディアコンバータと SFP モジュールのセット品をご用意しております。ご注文の際は以下の型式をご参照ください。
① 光メディアコンバータの型式
・DMC-E1S1
・DMC-E1S1-C
【例】 ② SFP モジュールの型式
・（SX-w） ：SFPGSX-w ・（LX10B13-w）：SFPGLX10B13-w
DMC-E1S1-C（□） ・（LX10-w） ：SFPGLX10-w ・（LX10B15-w）：SFPGLX10B15-w
・（LHX30-w）：SFPGLHX30-w ・（LX20B13-w）：SFPGLX20B13-w
・（XD50-w） ：SFPGXD50-w ・（LX20B15-w）：SFPGLX20B15-w
① ② ・（ZX70-w） ：SFPGZX70-w ・（LX40B13-w）：SFPGLX40B13-w
・（LX40B15-w）：SFPGLX40B15-w
・（LX60B13-w）：SFPGLX60B13-w
・（LX60B15-w）：SFPGLX60B15-w
※ 1：光ファイバの伝送距離は SFP モジュールの仕様によります
※ 2：1 系統での使用可能 2 系統入力することにより電源の冗長化可能 ダイヤトレンド株式会社
※ 3：DIN レール取り付けマウントを含みます www.diatrend.com
〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F
e-mail info@diatrend.com
L24111403
