移動式電線収納ラック・電線収納ネスティングラック・電線収納ボックス

製品カタログ

ケーブルドラム(ボビン)専用の電線収納シリーズです

収納したまま移動・ケーブル引き出しができるキャスタータイプ、荷物を積載していない時は重ねて保管することができるネスティングタイプ、最大4段まで積み重ねて連結できるボックスタイプをご用意しております。

関連メディア

このカタログについて

ドキュメント名 移動式電線収納ラック・電線収納ネスティングラック・電線収納ボックス
ドキュメント種別 製品カタログ
ファイルサイズ 1.1Mb
関連製品
登録カテゴリ
取り扱い企業 ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
ダイヤトレンド総合カタログ2026
製品カタログ

ダイヤトレンド株式会社

この企業の関連カタログの表紙
産業用イーサネットスイッチングハブ DEH-GTX8T/DEH-TX8T
製品カタログ

ダイヤトレンド株式会社

この企業の関連カタログの表紙
産業用イーサネットスイッチングハブ DEH-GTX5C/DEH-TX5C
製品カタログ

ダイヤトレンド株式会社

このカタログの内容

Page1

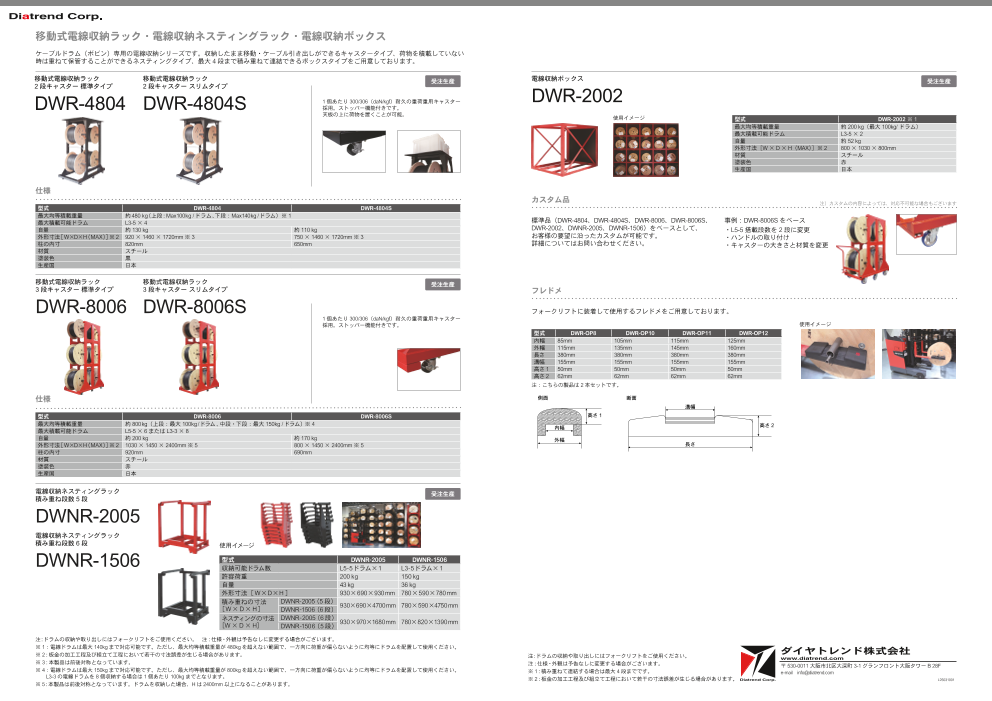

移動式電線収納ラック・電線収納ネスティングラック・電線収納ボックス ケーブルドラム(ボビン)専用の電線収納シリーズです。収納したまま移動・ケーブル引き出しができるキャスタータイプ、荷物を積載していない 時は重ねて保管することができるネスティングタイプ、最大 4 段まで積み重ねて連結できるボックスタイプをご用意しております。 移動式電線収納ラック 移動式電線収納ラック 受注生産 電線収納ボックス 受注生産 2 段キャスター 標準タイプ 2 段キャスター スリムタイプ DWR-4804 DWR-4804S 1 個あたり 300/306(daN/kgf)耐久の重荷重用キャスター DWR-2002 採用。ストッパー機能付きです。 天板の上に荷物を置くことが可能。 使用イメージ 型式 DWR-2002 ※ 1 最大均等積載重量 約 200 kg(最大 100kg/ ドラム) 最大積載可能ドラム L3-5 × 2 自量 約 52 kg 外形寸法[W × D × H(MAX)]※ 2 800 × 1030 × 800mm 材質 スチール 塗装色 赤 生産国 日本 仕様 カスタム品 注)カスタムの内容によっては、対応不可能な場合もございます 型式 DWR-4804 DWR-4804S 最大均等積載重量 約 480 kg(上段:Max100kg /ドラム、下段:Max140kg /ドラム)※ 1 最大積載可能ドラム L3-5 × 4 標準品(DWR-4804、DWR-4804S、DWR-8006、DWR-8006S、 事例:DWR-8006S をベース 自量 約 130 kg 約 110 kg DWR-2002、DWNR-2005、DWNR-1506)をベースとして、 ・L5-5 搭載段数を 2 段に変更 外形寸法[ W×D×H(MAX)]※ 2 920 × 1460 × 1720mm ※ 3 750 × 1460 × 1720mm ※ 3 お客様の要望に沿ったカスタムが可能です。 ・ハンドルの取り付け 柱の内寸 820mm 650mm 詳細についてはお問い合わせください。 ・キャスターの大きさと材質を変更 材質 スチール 塗装色 黒 生産国 日本 移動式電線収納ラック 移動式電線収納ラック 受注生産 3 段キャスター 標準タイプ 3 段キャスター スリムタイプ フレドメ DWR-8006 DWR-8006S フォークリフトに装着して使用するフレドメをご用意しております。 1 個あたり 300/306(daN/kgf)耐久の重荷重用キャスター 採用。ストッパー機能付きです。 使用イメージ 型式 DWR-OP8 DWR-OP10 DWR-OP11 DWR-OP12 内幅 85mm 105mm 115mm 125mm 外幅 115mm 135mm 145mm 160mm 長さ 380mm 380mm 380mm 380mm 溝幅 155mm 155mm 155mm 155mm 高さ 1 50mm 50mm 50mm 50mm 高さ 2 62mm 62mm 62mm 62mm 注:こちらの製品は 2 本セットです。 仕様 側面 断面 溝幅 型式 DWR-8006 DWR-8006S 高さ 1 最大均等積載重量 約 800 kg(上段:最大 100kg /ドラム 、中段・下段:最大 150kg / ドラム)※ 4 内幅 高さ 2 最大積載可能ドラム L5-5 × 6 または L3-3 × 8 自量 約 200 kg 約 170 kg 外幅 外形寸法[ W×D×H(MAX)]※ 2 1030 × 1450 × 2400mm ※ 5 800 × 1450 × 2400mm ※ 5 長さ 柱の内寸 920mm 690mm 材質 スチール 塗装色 赤 生産国 日本 電線収納ネスティングラック 受注生産 積み重ね段数 5 段 DWNR-2005 電線収納ネスティングラック 積み重ね段数 6 段 使用イメージ DWNR-1506 型式 DWNR-2005 DWNR-1506 収納可能ドラム数 L5-5ドラム×1 L3-5ドラム× 1 許容荷重 200 kg 150 kg 自量 43 kg 36 kg 外形寸法[ W×D×H ] 930×690×930mm 780×590×780 mm 積み重ねの寸法 DWNR-2005(5 段) 930×690×4700mm 780×590×4750mm [W × D × H ] DWNR-1506(6 段) ネスティングの寸法 DWNR-2005(6 段) 930×970×1680mm 780×820×1390mm [W × D × H] DWNR-1506(5 段) 注:ドラムの収納や取り出しにはフォークリフトをご使用ください。 注:仕様・外観は予告なしに変更する場合がございます。 ※ 1:電線ドラムは最大 140kg まで対応可能です。ただし、最大均等積載重量が 480kg を超えない範囲で、一方向に荷重が偏らないように均等にドラムを配置して使用ください。 ※ 2:板金の加工工程及び組立て工程において若干の寸法誤差が生じる場合があります。 ダイヤトレンド株式会社 注:ドラムの収納や取り出しにはフォークリフトをご使用ください。 www.diatrend.com ※ 3:本製品は前後対称となっています。 注:仕様・外観は予告なしに変更する場合がございます。 〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F ※ 4:電線ドラムは最大 150kg まで対応可能です。ただし、最大均等積載重量が 800kg を超えない範囲で、一方向に荷重が偏らないように均等にドラムを配置して使用ください。 ※ 1:積み重ねて連結する場合は最大 4 段までです。 e-mail info@diatrend.com   L3-3 の電線ドラムを 8 個収納する場合は 1 個あたり 100kg までとなります。 ※ 2:板金の加工工程及び組立て工程において若干の寸法誤差が生じる場合があります。 L25031001 ※ 5:本製品は前後対称となっています。ドラムを収納した場合、H は 2400mm 以上になることがあります。
