PoE8ポート＋アップリンク・2ポート搭載 大容量給電と省スペース化を実現
DEH-GP10Cは、PoE8ポート＋アップリンク・2ポート搭載のギガビットタイプの産業用PoEスイッチングハブです。
PoEポートが8ポート搭載されており、同時に多数のPoE対応機器に給電できます。
PoEはIEEE802.3af/atに準拠しており、1ポートあたり最大30Wまで供給可能です。
8ポート合計で最大240Wの大容量給電を実現します。
動作温度範囲は-40～75℃と広域であるため、過酷な産業環境下でも使用できます。
IP40のスチールケースを採用しているため、優れた耐久力を持っています。
このカタログについて
| ドキュメント名 | 産業用PoEスイッチングハブ ギガビットタイプ DEH-GP10C |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 249.1Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

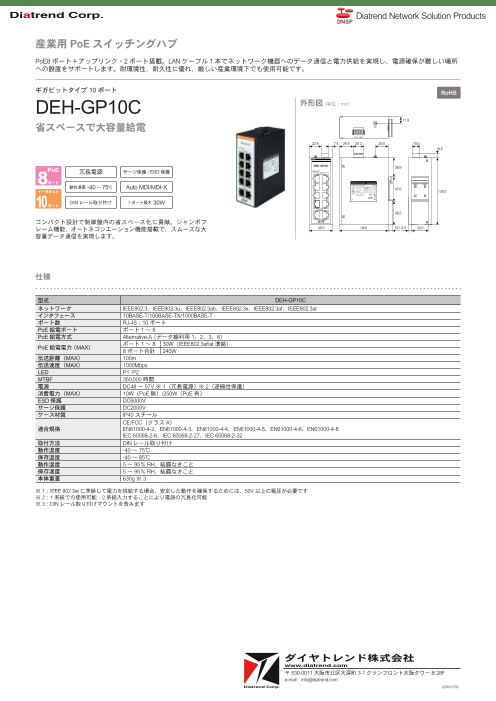

Page1
Diatrend Network Solution Products
産業用 PoEスイッチングハブ
PoE8 ポート＋アップリンク・2 ポート搭載。LAN ケーブル 1 本でネットワーク機器へのデータ通信と電力供給を実現し、電源確保が難しい場所
への設置をサポートします。耐環境性、耐久性に優れ、厳しい産業環境下でも使用可能です。
ギガビットタイプ 10 ポート RoHS
DEH-GP10C 外形図（単位：mm）
11.9
省スペースで大容量給電
22.6 7.4 26.5 20.3 25.0 15.0
8.8
1Gbps
DEH-GP10C 36.9
PoE 冗長電源 サージ保護 / ESD 保護 P1 P2
PoE 30W/Port
4 8
ポート
動作温度 -40 ～ 75℃ Auto MDI/MDI-X 3 7
47.6
イーサネット 130.0
2 6
DIN レール取り付け 1 ポート最大 30W 1 5
ポート
UP LINK
45.5
1 2
コンパクト設計で制御盤内の省スペース化に貢献。ジャンボフ
レーム機能、オートネゴシエーション機能搭載で、スムーズな大 45.0 94.0 9.0 6.5 32.0
容量データ通信を実現します。
仕様
型式 DEH-GP10C
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3af、IEEE802.3at
インタフェース 10BASE-T/100BASE-TX/1000BASE-T
ポート数 RJ-45：10 ポート
PoE 給電ポート ポート 1 ～ 8
PoE 給電方式 Alternative-A（ データ線利用 1、2、3、6）
ポート 1 ～ 8 30W（IEEE802.3af/at 準拠）
PoE 給電電力（ MAX）
8 ポート合計 240W
伝送距離（MAX） 100m
伝送速度（MAX） 1000Mbps
LED P1 P2
MTBF 350,000 時間
電源 DC48 ～ 57V ※ 1（冗長電源）※ 2（逆極性保護）
消費電力（MAX） 10W（PoE 無）/250W（PoE 有）
ESD 保護 DC6000V
サージ保護 DC2000V
ケース材質 IP40 スチール
CE/FCC（クラス A）
適合規格 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DIN レール取り付け
動作温度 -40 ～ 75℃
保存温度 -40 ～ 85℃
動作湿度 5 ～ 95％ RH、結露なきこと
保存湿度 5 ～ 95％ RH、結露なきこと
本体重量 630g ※ 3
※ 1：IEEE 802.3at に準拠して電力を供給する場合、安定した動作を確保するためには、50V 以上の電圧が必要です
※ 2：1 系統での使用可能 2 系統入力することにより電源の冗長化可能
※ 3：DIN レール取り付けマウントを含みます
ダイヤトレンド株式会社
www.diatrend.com
〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F
e-mail info@diatrend.com
L25031702
