昇圧回路内蔵によりDC24V/DC48Vの電源が使用可能
DEH-GP8V2は、DC24～56Vの幅広い入力電源に対応した産業用PoEスイッチングハブです。
PoEポートはIEEE802.3af/at準拠のため、DC24Vでは最大120W、DC48Vでは最大200Wの大容量給電を実現します。
動作温度範囲は-40～75℃と広域であるため、過酷な環境下でも使用可能です。
DINレール、壁掛け取り付けに対応できます。
このカタログについて
| ドキュメント名 | 産業用PoEスイッチングハブ ギガビットタイプ DEH-GP8V2 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 230.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

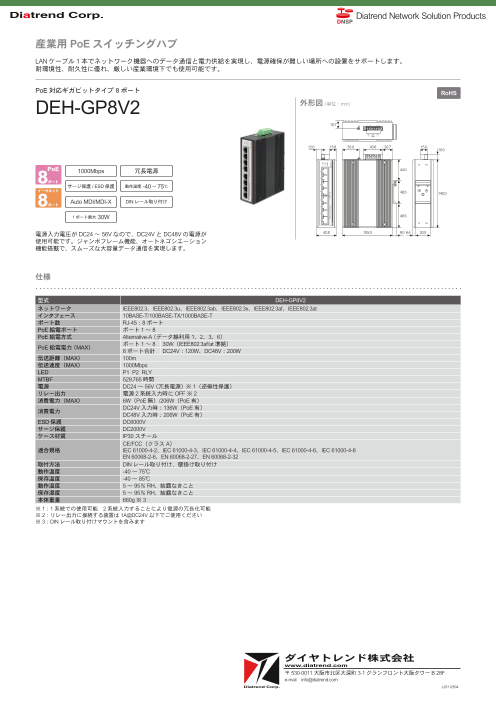

Page1
Diatrend Network Solution Products
産業用 PoE スイッチングハブ
LAN ケーブル 1 本でネットワーク機器へのデータ通信と電力供給を実現し、電源確保が難しい場所への設置をサポートします。
耐環境性、耐久性に優れ、厳しい産業環境下でも使用可能です。
ギガビットタイプ 8 ポート RoHS
DEH-GP8V2 外形図（単位：mm）
DC24V / DC48Vの電源が使用可能 15.7
12.0 15.8 35.0 40.6 20.7 15.0
10.0
PoE 冗長電源 サージ保護 / ESD 保護 44.0
ポート
動作温度 -40 ～ 75℃ Auto MDI/MDI-X
イーサネット 48.5 142.0
DIN レール取り付け 1 ポート最大 30W
ポート
49.5
電源入力電圧が DC24 ～ 56V なので、DC24V と DC48V の電源が
使用可能です。ジャンボフレーム機能、オートネゴシエーション
42.8 105.0 9.0 6.4 30.0
機能搭載で、スムーズな大容量データ通信を実現します。
仕様
型式 DEH-GP8V2
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3af、IEEE802.3at
インタフェース 10BASE-T/100BASE-TX/1000BASE-T
ポート数 RJ-45：8 ポート
PoE 給電ポート ポート 1 ～ 8
PoE 給電方式 Alternative-A（ データ線利用 1、2、3、6）
ポート 1 ～ 8 30W（IEEE802.3af/at 準拠）
PoE 給電電力（ MAX）
8 ポート合計 DC24V：120W、DC48V：200W
伝送距離（MAX） イーサネット：100m
伝送速度（MAX） 1000Mbps
LED P1 P2 RLY
MTBF 529,765 時間
電源 DC24 ～ 56V（ 冗長電源）※ 1（逆極性保護）
リレー出力 電源 2 系統入力時に OFF ※ 2
消費電力（MAX） 6W（PoE 無）/206W（PoE 有）
DC24V 入力時：136W（PoE 有）
消費電力
DC48V 入力時：206W（PoE 有）
ESD 保護 DC6000V
サージ保護 DC2000V
ケース材質 IP30 スチール
CE/FCC（クラス A）
適合規格 IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8
EN 60068-2-6、EN 60068-2-27、EN 60068-2-32
取付方法 DIN レール取り付け、壁掛け取り付け
動作温度 -40 ～ 75℃
保存温度 -40 ～ 85℃
動作湿度 5 ～ 95％ RH、結露なきこと
保存湿度 5 ～ 95％ RH、結露なきこと
本体重量 660g ※ 3
※ 1：1 系統での使用可能 2 系統入力することにより電源の冗長化可能
※ 2：リレー出力に接続する装置は 1A@DC24V 以下でご使用ください
※ 3：DIN レール取り付けマウントを含みます
ダイヤトレンド株式会社
www.diatrend.com
〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F
e-mail info@diatrend.com
L24080804
PW1 PW2
1Gbps
DEH-GP8V2
PoE 30W/Port
RLY
P2
P1
8 7 6 5 4 3 2 1
