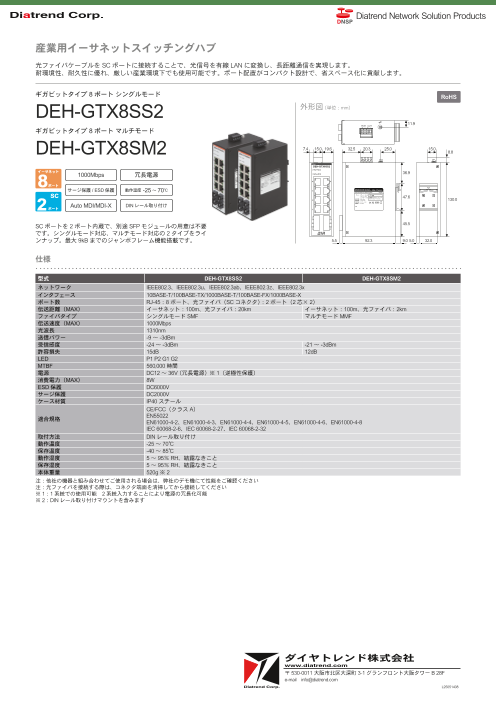

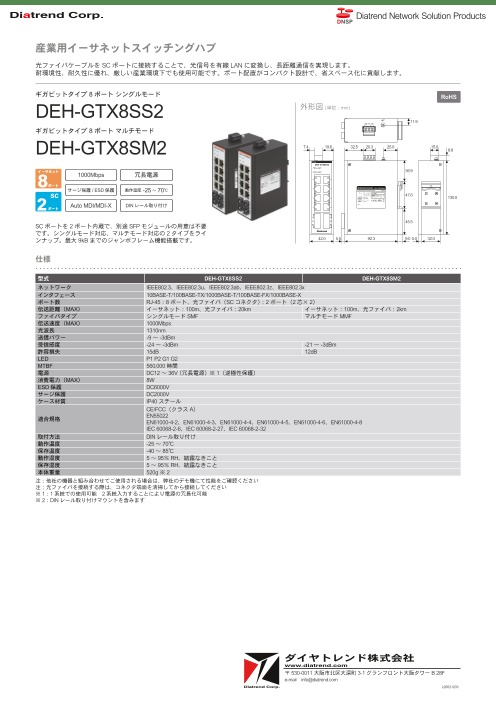

産業用イーサネットスイッチングハブ ギガビットタイプ DEH-GTX8SS2/SM2

Diatrend Network Solution Products 産業用イーサネットスイッチングハブ 光ファイバケーブルを SC ポートに接続することで、光信号を有線 LAN に変換し、長距離通信を実現します。 耐環境性、耐久性に優れ、厳しい産業環境下でも使用可能です。ポート配置がコンパクト設計で、省スペース化に貢献します。 ギガビットタイプ 8 ポート シングルモード RoHS DEH-GTX8SS2 外形図（単位：mm） 11.9 + - + - ギガビットタイプ 8 ポート マルチモード DEH-GTX8SM2 7.4 15.0 19.6 32.5 20.3 25.0 15.0 8.8 イーサネット 36.9 冗長電源 サージ保護 / ESD 保護 ポート 動作温度 -25 ～ 70℃ Auto MDI/MDI-X SC 47.6 130.0 DIN レール取り付け ポート 45.5 SC ポートを 2 ポート内蔵で、別途 SFP モジュールの用意は不要 です。シングルモード対応、マルチモード対応の 2 タイプをライ 5.5 92.3 9.0 5.0 32.0 ンナップ。最大 9kB までのジャンボフレーム機能搭載です。 仕様 型式 DEH-GTX8SS2 DEH-GTX8SM2 ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x インタフェース 10BASE-T/100BASE-TX/1000BASE-T/100BASE-FX/1000BASE-X RJ-45 ポート数 8 ポート 光ファイバポート数（SC コネクタ） 2 ポート（2 芯× 2） 伝送距離（MAX）（イーサネット） 100m 伝送距離（MAX）（光ファイバ） 20km 2km ファイバタイプ シングルモード SMF マルチモード MMF 伝送速度（MAX） 1000Mbps 光波長 1310nm 送信パワー -9 ～ -3dBm 受信感度 -24 ～ -3dBm -21 ～ -3dBm 許容損失 15dB 12dB LED P1 P2 G1 G2 MTBF 560,000 時間 電源 DC12 ～ 36V（ 冗長電源）※ 1（逆極性保護） 消費電力（MAX） 8W ESD 保護 DC6000V サージ保護 DC2000V　 ケース材質 IP40　スチール CE/FCC（クラス A）、EN55022、 EN61000-4-2、EN61000-4-3、EN61000-4-4、 適合規格 EN61000-4-5、EN61000-4-6、EN61000-4-8、 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32 取付方法 DIN レール取り付け 動作温度 -25 ～ 70℃ 保存温度 -40 ～ 85℃ 動作湿度 5 ～ 95％ RH、結露なきこと 保存湿度 5 ～ 95％ RH、結露なきこと 本体重量 520g ※ 2 注：他社の機器と組み合わせてご使用される場合は、弊社のデモ機にて性能をご確認ください 注：光ファイバを接続する際は、コネクタ端面を清掃してから接続してください ※ 1：1 系統での使用可能　2 系統入力することにより電源の冗長化可能 ※ 2：DIN レール取り付けマウントを含みます ダイヤトレンド株式会社 www.diatrend.com 〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F e-mail　info@diatrend.com L24111401
