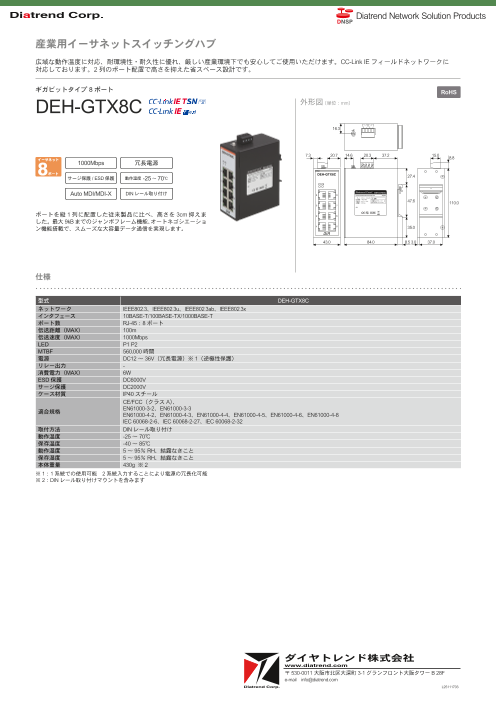

Page1
Diatrend Network Solution Products
産業用イーサネットスイッチングハブ
広域な動作温度に対応、耐環境性・耐久性に優れ、厳しい産業環境下でも安心してご使用いただけます。CC-Link IE フィールドネットワークに
対応しております。2 列のポート配置で高さを抑えた省スペース設計です。
ギガビットタイプ 8 ポート RoHS
DEH-GTX8C 外形図（単位：mm）
+ - + -
高さを抑えた省スペース設計 16.3
7.3 20.7 14.6 20.3 37.2 15.0
8.8
イーサネット
冗長電源 サージ保護 / ESD 保護
27.4
ポート
動作温度 -25 ～ 70℃ Auto MDI/MDI-X
47.6
110.0
DIN レール取り付け
35.0
ポートを縦 1 列に配置した従来製品に比べ、高さを 3cm 抑えま 43.0 84.0 8.5 3.0 37.0
した。最大 9kB までのジャンボフレーム機能、オートネゴシエー
ション機能搭載で、スムーズな大容量データ通信を実現します。 単位：mm
仕様
型式 DEH-GTX8C
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x
インタフェース 10BASE-T/100BASE-TX/1000BASE-T
ポート数 8 ポート
コネクタ RJ-45
伝送距離（MAX） 100m
伝送速度（MAX） 1000Mbps
LED P1 P2
MTBF 560,000 時間
電源 DC12 ～ 36V（冗長電源）※ 1（逆極性保護）
リレー出力 -
消費電力（MAX） 6W
ESD 保護 DC6000V
サージ保護 DC2000V
ケース材質 IP40 スチール
CE/FCC（クラス A）、EN61000-3-2、EN61000-3-3
適合規格 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DIN レール取り付け
動作温度 -25 ～ 70℃
保存温度 -40 ～ 85℃
動作湿度 5 ～ 95％ RH、結露なきこと
保存湿度 5 ～ 95％ RH、結露なきこと
本体重量 430g ※ 2
※ 1 ： 1 系統での使用可能 2 系統入力することにより電源の冗長化可能
※ 2：DIN レール取り付けマウントを含みます
ダイヤトレンド株式会社
www.diatrend.com
〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F
e-mail info@diatrend.com
L24080810
