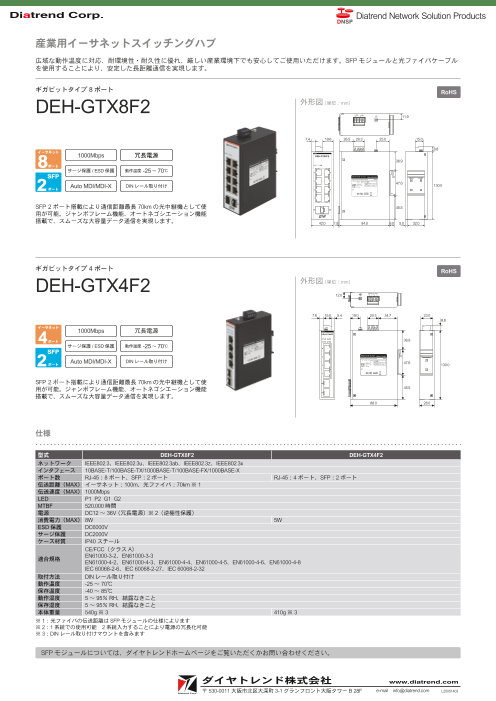

産業用イーサネットスイッチングハブ DEH-GTX8F2/DEH-GTX4F2

Diatrend Network Solution Products 産業用イーサネットスイッチングハブ 広域な動作温度に対応、耐環境性・耐久性に優れ、厳しい産業環境下でも安心してご使用いただけます。SFP モジュールと光ファイバケーブル を使用することにより、安定した長距離通信を実現します。 ギガビットタイプ 8 ポート RoHS DEH-GTX8F2 外形図（単位：mm） + - + - 11.9 光ファイバで長距離通信を実現 7.4 15.0 19.6 26.5 20.3 25.0 32.0 8.8 36.9 イーサネット 冗長電源 サージ保護 / ESD 保護 ポート 動作温度 -25 ～ 70℃ Auto MDI/MDI-X 47.6 130.0 SFP DIN レール取り付け ポート 45.5 SFP 2 ポート搭載により通信距離最長 70km の光中継機として使 94.0 42.0 用が可能。ジャンボフレーム機能、オートネゴシエーション機能 搭載で、スムーズな大容量データ通信を実現します。 ギガビットタイプ 4 ポート RoHS DEH-GTX4F2 外形図（単位：mm） 12.0 + - + - 光ファイバで長距離通信を実現 7.6 15.0 5.4 19.0 20.3 34.7 23.0 8.8 36.9 イーサネット 冗長電源 サージ保護 / ESD 保護 ポート 動作温度 -25 ～ 70℃ Auto MDI/MDI-X 47.6 130.0 SFP DIN レール取り付け ポート 45.5 SFP 2 ポート搭載により通信距離最長 70km の光中継機として使 88.0 28.0 用が可能。ジャンボフレーム機能、オートネゴシエーション機能 搭載で、スムーズな大容量データ通信を実現します。 仕様 型式 DEH-GTX8F2 DEH-GTX4F2 ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x インタフェース 10BASE-T/100BASE-TX/1000BASE-T/100BASE-FX/1000BASE-X ポート数 RJ-45：8 ポート、SFP：2 ポート RJ-45：4 ポート、SFP：2 ポート 伝送距離（MAX） イーサネット：100m、光ファイバ：70km ※ 1 伝送速度（MAX） 1000Mbps LED P1 P2 G1 G2 MTBF 520,000 時間 電源 DC12 ～ 36V（ 冗長電源）※ 2（逆極性保護） 消費電力（MAX） 8W 5W ESD 保護 DC6000V サージ保護 DC2000V ケース材質 IP40　スチール CE/FCC（クラス A） EN61000-3-2、EN61000-3-3 適合規格 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32 取付方法 DIN レール取り付け 動作温度 -25 ～ 70℃ 保存温度 -40 ～ 85℃ 動作湿度 5 ～ 95％ RH、結露なきこと 保存湿度 5 ～ 95％ RH、結露なきこと 本体重量 540g ※ 3 410g ※ 3 ※ 1 ： 光ファイバの伝送距離は SFP モジュールの仕様によります ※ 2：1 系統での使用可能　2 系統入力することにより電源の冗長化可能 ※ 3：DIN レール取り付けマウントを含みます SFP モジュールについては、ダイヤトレンドホームページをご覧いただくかお問い合わせください。 ダイヤトレンド株式会社 www.diatrend.com 〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F e-mail　info@diatrend.com L24080811
