薄型な省スペース設計！
8ポート搭載のギガビットタイプ、100BASE-TXタイプ
産業用イーサネットスイッチングハブです。
広域な動作温度に対応、耐環境性・耐久性に優れ、厳しい産業環境下でも
安心してご使用いただけます。
従来品と比べて製品幅が7mm薄く、設置スペースを19％削減できます。
このカタログについて
| ドキュメント名 | 産業用イーサネットスイッチングハブ DEH-GTX8T/DEH-TX8T |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 411.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

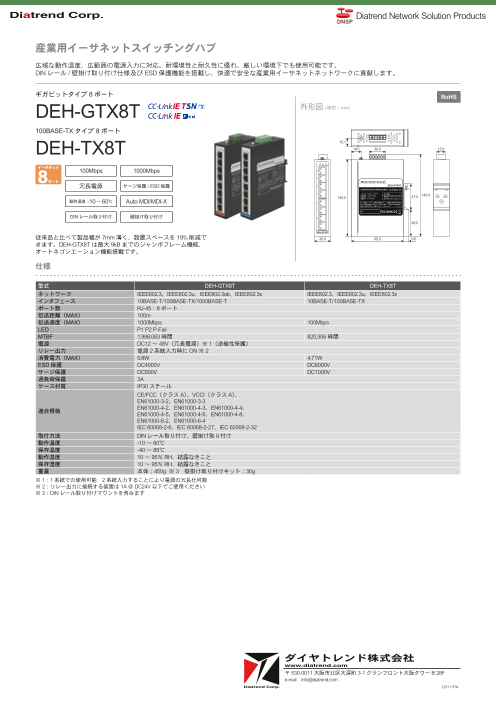

Page1
Diatrend Network Solution Products
産業用イーサネットスイッチングハブ
広域な動作温度、広範囲の電源入力に対応。耐環境性と耐久性に優れ、厳しい環境下でも使用可能です。
DIN レール / 壁掛け取り付け仕様及び ESD 保護機能を搭載し、快適で安全な産業用イーサネットネットワークに貢献します。
ギガビットタイプ 8 ポート RoHS
DEH-GTX8T 外形図（単位：mm）
【DEH-GTX8T / DEH-TX8T】
100BASE-TX タイプ 8 ポート
15.1
DEH-TX8T 18.0 30.0 15.0
P1 P2 P-Fail
8
イーサネット 7
冗長電源 サージ保護 / ESD 保護
6
ポート 5
動作温度 -10 ～ 60℃ Auto MDI/MDI-X 140.0 47.0 149.3
4
3
DIN レール取り付け 壁掛け取り付け
2
48.0
1
従来品と比べて製品幅が 7mm 薄く、設置スペースを 19％削減で
きます。DEH-GTX8T は最大 9kB までのジャンボフレーム機能、 30.0 95.0 9.0
オートネゴシエーション機能搭載です。
仕様
型式 DEH-GTX8T DEH-TX8T
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x IEEE802.3、IEEE802.3u、IEEE802.3x
インタフェース 10BASE-T/100BASE-TX/1000BASE-T 10BASE-T/100BASE-TX
ポート数 8 ポート
コネクタ RJ-45
伝送距離（MAX） 100m
伝送速度（MAX） 1000Mbps 100Mbps
LED P1 P2 P-Fail
MTBF 1,988,083 時間 820,306 時間
電源 DC12 ～ 48V（冗長電源）※ 1（逆極性保護）
リレー出力 電源 2 系統入力時に ON ※ 2
消費電力（MAX） 5.8W 4.71W
ESD 保護 DC4000V DC6000V
サージ保護 DC500V DC1000V
過負荷保護 3A
ケース材質 IP30 スチール
CE/FCC（クラス A）、VCCI（クラス A）、EN61000-3-2、EN61000-3-3
適合規格 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8、EN61000-6-2、EN61000-6-4
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DIN レール取り付け、壁掛け取り付け
動作温度 -10 ～ 60℃
保存温度 -40 ～ 85℃
動作湿度 10 ～ 95％ RH、結露なきこと
保存湿度 10 ～ 95％ RH、結露なきこと
重量 本体：450g ※ 3 壁掛け取り付けキット：30g
※ 1：1 系統での使用可能 2 系統入力することにより電源の冗長化可能
※ 2：リレー出力に接続する装置は 1A ＠ DC24V 以下でご使用ください
※ 3：DIN レール取り付けマウントを含みます
