丁番にドアクローザ機能を内蔵!落ち着きのあるブラックカラーで洗練された空間作りに貢献します!
「オートヒンジ」丁番型 Black/Matte Blackは丁番型のブラックカラータイプです。
黒などダークカラーの扉にシンプルに合わせるのはもちろん、
白い扉と黒い丁番でモノトーンに揃えるなど、
敢えて違う色の扉と艶消しの丁番を組み合わせる事で、
洗練されつつも飽きの来ないデザイン・高級感を演出します。
扉の材質に合わせ、ブラック(ツヤあり)とマットブラック(ツヤなし)の
2種類をご用意しております。
※ブラック(ツヤあり)は近日発売予定。
関連メディア
このカタログについて
ドキュメント名 | ドアクローザ「オートヒンジ」丁番型 Black / Matte Black |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1.4Mb |
登録カテゴリ | |
取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

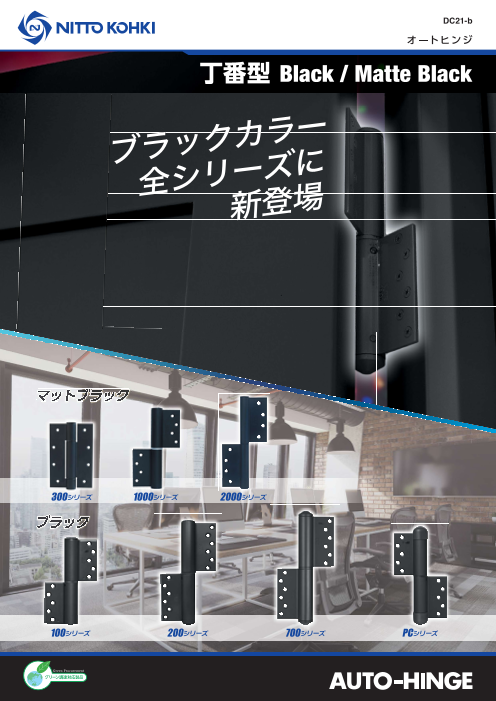

Page1
DC21
オートヒンジ
丁番型 Black / Matte Black
ブラックカラー
全シリーズに新登場
マットブラック
300シリーズ 1000シリーズ 2000シリーズ
ブラック
100シリーズ 200シリーズ 700シリーズ PCシリーズ
グリーン調達対応製品
Page2
丁番型 Black / Matte Black
丁番型 全機種の表面色に
黒色が追加されました
100シリーズ
屋内ドア用
品 名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉
右開き 左開き W H D 質量(kg) 機 構 角 度 角 度
112R-V 112L-V なし なし
112SR-V 112SL-V あり 85°および150°
空
丁
番 110R-V 110L-V なし なし
122R-T-V 122L-T-V なし なし
122SR-T-V 122SL-T-V 40以下 あり 85°および150°
ブラック 空
丁 120R-T-V なし なし
番 120L-T-V
900以下 2100以下 30以上 180°右または
132R-V 132L-V なし なし 左一方開き
132SR-V 132SL-V あり 85°および150°
空
丁 130R-V なし なし
番 130L-V
143R-T-V 143L-T-V なし なし
143SR-T-V 143SL-T-V 60以下 あり 85°および150°
空
丁 140R-T-V 140L-T-V なし なし
番
※本品は、スプリングヒンジ、ダンパーヒンジ各1枚で1組です。(空丁番を除く)
200シリーズ
屋内ドア用
品 名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉
右開き 左開き W H D 質量(kg) 機 構 角 度 角 度
234R-V 234L-V なし なし
234SR-V 234SL-V あり 85°および150°
空
丁
番 230R-V 230L-V なし なし
1200以下 2100以下 40以上 120以下 180°右または
244R-T-V 244L-T-V なし なし 左一方開き
244SR-T-V 244SL-T-V あり 85°および150°
空
丁
番 240R-T-V 240L-T-V なし なし
※本品は、スプリングヒンジ、ダンパーヒンジ各1枚で1組です。(空丁番を除く)
ブラック
1
Page3
700シリーズ
屋外・浴室ドア用
品 名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉
右開き 左開き W H D 質量(kg) 機 構 角 度 角 度
733R-V 733L-V なし なし
733SR-V 733SL-V 900以下 2100以下 40以上 120以下 あり 85°および150° 180°右または
左一方開き
空
丁
番 730R-V 730L-V なし なし
※本品は、スプリングヒンジ、ダンパーヒンジ各1枚で1組です。(空丁番を除く)
ブラック
PCシリーズ
屋外ドア用
品 名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉
右開き 左開き W H D 質量(kg) 機 構 角 度 角 度
113R-V-PC 113L-V-PC なし なし
113SR-V-PC 113SL-V-PC あり 85°および150°
空
丁
番 110R-V-PC 110L-V-PC なし なし
40以下
133R-V-PC 133L-V-PC なし なし
133SR-V-PC 133SL-V-PC 900以下 30以上 あり 85°および150°
空
丁 130R-V-PC 130L-V-PC なし なし
番
143R-T-V-PC 143L-T-V-PC なし なし
ブラック 180°右または
143SR-T-V-PC 143SL-T-V-PC 2100以下 60以下 あり 85°および150° 左一方開き
空
丁 140R-T-V-PC 140L-T-V-PC なし なし
番
234R-V-PC 234L-V-PC なし なし
234SR-V-PC 234SL-V-PC あり 85°および150°
空
丁
番 230R-V-PC 230L-V-PC なし なし
1200以下 40以上 120以下
244R-T-V-PC 244L-T-V-PC なし なし
244SR-T-V-PC 244SL-T-V-PC あり 85°および150°
空
丁
番 240R-T-V-PC 240L-T-V-PC なし なし
※本品は、スプリングヒンジ、ダンパーヒンジ各1枚で1組です。(空丁番を除く)
■ 空丁番の使用について
●各品名とも(空丁番を除く)スプリングヒンジ1本とダンパーヒンジ1本の組合せです。
●各機種とも左図のように親子ドアの子ドアな ●開き勝手は品名中右開きはR、左開きはLで表示されています。300シリーズの開き勝
スプリングヒンジ 空丁番 ど、自動閉扉の不必要なドアでデザイン上ヒ 手は、左右兼用です。
ンジを合わせたい場合は、外観形状はまった ●品名中のSは、ストップ付(ストップ機構内蔵)を示します。
く同じで内部機構の入っていない空丁番を ●品名末尾に-Tがついている機種は、丁番羽根に取付用のタップ穴加工(M6)が施さ
ご使用ください。 れています。同機種でタップ穴加工なしの製品も製造いたします。(例:タップ穴加工
空丁番 親 子
ド ド空丁番 ●3枚吊にする場合は、スプリングヒンジとダ 143R-T、タップ穴加工なし143-R)
ア ア ンパーヒンジの間に空丁番をご使用くださ ●空丁番の300、1000、2000シリーズは2枚、100、200シリーズは1枚の梱包です。
い。(100シリーズ、200シリーズの空丁番は
ダンパーヒンジ 空丁番 最上段にも使用可) ドア左右開き勝手
●3枚吊にした場合でも適用ドア質量は変わり
ません。必ず仕様の範囲内でご使用ください。
左開き(L) 右開き(R)
2
Page4
300シリーズ
屋内ドア用
適用ドアサイズ (mm)
品 名 適用ドア ストップ ストップ 最大開扉
W H D 質量(kg) 機 構 角 度 角 度
311S-MV あり 85°~180°
空 800以下 2000以下 30以上 30以下 180°一方開き
丁
番 310-MV なし なし
※本品は、開き勝手左右兼用です。
※スプリングヒンジ、ダンパーヒンジ各1枚で1組です。(空丁番を除く)
マットブラック
1000シリーズ
屋内ドア用
品 名 適用ドアサイズ(mm) 適用ドア ストップ ストップ 最大開扉
右開き 左開き W H D 質量(kg) 機 構 角 度 角 度
1111R-MV 1111L-MV なし ̶
1111SR-MV 1111SL-MV あり 85°
1121R-MV 1121L-MV なし ̶
1121SR-MV 1121SL-MV あり 85°
1111FR-MV 1111FL-MV あり 85°~180°
1121FR-MV 1121FL-MV (フリーストップ)
空 1110R-MV 1110L-MV
丁
番 1120R-MV 1120L-MV なし ̶
1211R-MV 850以下 2000以下 30以上 35以下 180°右または
マットブラック 1211L-MV なし ̶ 左一方開き
1211SR-MV 1211SL-MV あり 85°
1221R-MV 1221L-MV なし ̶
1221SR-MV 1221SL-MV あり 85°
1211FR-MV 1211FL-MV あり 85°~180°
1221FR-MV 1221FL-MV (フリーストップ)
空 1210R-MV 1210L-MV
丁 なし ̶
番 1220R-MV 1220L-MV
※品名末尾のFR/FLは、フリーストップ型を示します。
※本品は、スプリングヒンジ、ダンパーヒンジ各1枚で1組です。(空丁番を除く)
2000シリーズ
屋内ドア用
品 名 適用ドアサイズ(mm) 適用ドア ストップ ストップ 最大開扉
右開き 左開き W H D 質量(kg) 機 構 角 度 角 度
2211R-MV 2211L-MV
2211WR-MV 2211WL-MV
800以下 2000以下 30以上 30以下 なし なし 180°右または
空 2210R-MV 2210L-MV 左一方開き
丁
番 2210WR-MV 2210WL-MV
※品名末尾のWは、木製ドア用を示し、無い場合はアルミ製・軽量スチール製ドア用を示します。
※本品は、スプリングヒンジ、ダンパーヒンジ各1枚で1組です。(空丁番を除く)
マットブラック
取扱い販売店
本社・研究所/建築機器事業部
〒146-8555 東京都大田区仲池上2-9-4
Tel:03-3755-9953(代表) Fax:03-3755-9955
西日本支社
〒537-0001 大阪府大阪市東成区深江北2-10-10
Tel:06-6975-8261(代表) Fax:06-6975-2261
中日本支社
〒465-0092 愛知県名古屋市名東区社台3-173-2
Tel:052-726-9044(代表) Fax:052-772-7744 ISO 9001
ISO 14001
支店:札幌/仙台/福岡 JQA-2025
ホームページ www.nitto-kohki.co.jp JQA-EM4057
本社/研究所
ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」
または「カタログ」に記載の注意事項をよくお読みください。
このカタログの記載内容は2024年3月現在のものです。
改良のため予告なしに変更する場合がありますのでご了承ください。 24C-PDF
