DCポンプシリーズ カタログ

事例紹介

圧力を利用した吸着・吸引・搬送等に!消毒器への搭載など様々な用途例をご紹介

当カタログは、DCポンプシリーズについてご紹介しています。

「DCポンプとは」をはじめ、「DP0125」や「DP0140」、「DP0102/DP0102S」など
の豊富な製品ラインアップのほか、「構造と特長」や「用途例」などを掲載。
製品の選定に、是非ご活用ください。

【掲載内容】
■DCポンプとは
■ダイアフラム方式機種一覧
■カップシール方式機種一覧
■構造と特長
■DCポンプの用途例

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

関連メディア

このカタログについて

ドキュメント名 DCポンプシリーズ カタログ
ドキュメント種別 事例紹介
ファイルサイズ 2.4Mb
登録カテゴリ
取り扱い企業 日東工器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
機工製品総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
迅速流体継手 「カプラ」総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
電動ドライバ総合カタログ
製品カタログ

日東工器株式会社

このカタログの内容

Page1

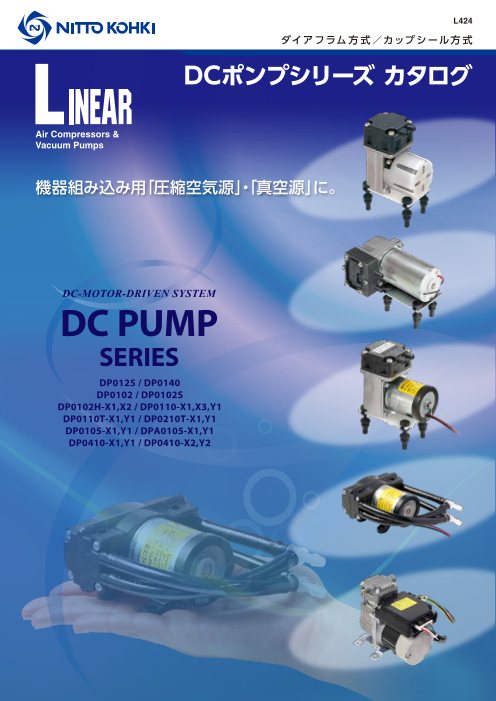

L424 ダイアフラム方式/カップシール方式 DCポンプシリーズ カタログ Air Compressors & Vacuum Pumps 機器組み込み用「圧縮空気源」・「真空源」に。 DC-MOTOR-DRIVEN SYSTEM DC PUMP SERIES DP0125 / DP0140 DP0102 / DP0102S DP0102H-X1,X2 / DP0110-X1,X3,Y1 DP0110T-X1,Y1 / DP0210T-X1,Y1 DP0105-X1,Y1 / DPA0105-X1,Y1 DP0410-X1,Y1 / DP0410-X2,Y2
Page2

圧 DCモータの回転運動をクランクによって往復運動に DCポンプ 力 変換し、圧縮室(チャンバー)の容積を可変させて とは 吐出・吸引を行うポンプです。 を DCポンプは 利 ダイアフラム方式 と カップシール方式 用 さらに 真空ポンプ/コンプレッサ兼用タイプ 真空ポンプ専用タイプ コンプレッサ専用タイプ し に分類されます。 方 式 タイプ DCモータ 型 式 掲載㌻ た ダイアフラム 真空ポンプ/コンプレッサ兼用 ブラシ付き DP0125 / DP0140 3 ダイアフラム 真空ポンプ/コンプレッサ兼用 ブラシレス DP0102 / DP0102S / DP0102H-X1 4 吸 ダイアフラム 真空ポンプ/コンプレッサ兼用 ブラシレス DP0110-X1 / DP0110-X3 / DP0110-Y1 / DP0110T-X1 / DP0110T-Y1 5 ダイアフラム 真空ポンプ/コンプレッサ兼用 ブラシレス DP0210T-X1 / DP0210T-Y1 6 ダイアフラム コンプレッサ専用 ブラシレス DP0102H-X2 6 着 カップシール 真空ポンプ/コンプレッサ兼用 ブラシ付き DP0105-X1 / DP0105-Y1 7 カップシール コンプレッサ専用 ブラシレス DPA-0105-X1 / DPA-0105-Y1 / DP0410-X2 / DP0410-Y2 7 / 8 ・ カップシール 真空ポンプ専用 ブラシレス DP0410-X1 / DP0410-Y1 8 吸 傘型弁 引 ・ 吸入口 搬 送 吐出口 な DCモータ ど クランク軸 様 モータ軸は 偏心した 々 クランクと 繋がっています な モータ軸 用 途 に 。 コネクティングロッド ダイアフラム方式 構造イメージ 防振ゴム 1
Page3

DDCCポンプのラインアップ DC PUMP 用途:機器組み込み用/適用流体:空気 DC-MOTOR-DRIVEN SYSTEM DCポンプ各機種の位置づけ 空気量 [L/min] DP0410 18 DP0410 真空ポンプ/コンプレッサ兼用タイプ 真空ポンプ専用タイプ コンプレッサ専用タイプ 15 ダイアフラム方式 カップシール方式 DP0210T 10 DP0210T DP0110 DP0110 DP0102S DP0102S DP0110T DP0110T DP0102 5 DP0102 DP0140 DP0102H DP0140 DP0102H DP0105 DPA0105 DP0105 DP0125 DP0125 真空度 0 圧力 [mmHg] -600 -500 -400 -300 -200 -100 0.1 0.2 0.25 [MPa] [kPa] -80.8 -66.7 -53.5 -40 -26.7 -13.4 100 200 250 [kPa] [psig] -11.6 -9.67 -7.74 -5.8 -3.87 -1.93 1 2 2.5 [kgf/cm2] 付 加 機 能 に つ い て 空 気 量 制 御 機 能 ※PWM制御信号 配線例 パルス信号出力線 外部信号(PWM制御信号※)を入力することによって、モータ速度を制御 パルス幅変調(PWM)信号とは、周波数を一定とした場合に、 機器用 してポンプから吐出される空気量を制御する機能です。 このパルス幅を変調(デューティー比可変)させることで、例 えば 0-5V のアナログ信号をデジタル方式(Duty 0%-100%) 制御装置等 メリット 必要時のみ稼働して、低電力・高効率運転を実現、 として表す方法です。パルス信号とは、ON/OFF を繰り返す 稼働時に発生する空気量を制御できます。 電気信号のことで、矩形波で表されます。パルス幅とは、この PWM制御信号入力線 ON/OFF の電圧出力時間を言います。 ・電圧:2.5~5.0V モータ 回 転 数 検 知 機 能 PWM 信号入力 ・周波数:10~20kHz ・Duty 比:80~100%(推奨) 黒:GND モータの回転数をパルス信号として出力する機能です。 ・プルアップ電圧:6.0V 以下 メリット 装置の異常検知に役立ちます。 パルス信号 DC(12V)電源 ・Low 電圧:0.6V 以下 (オープルコレクタ出力) ・入力電流:3mA 以下 適応機種:DP0110-X3 赤:モータ駆動用電圧入力線 (5ページ参照) ・パルス数:6 パルス /1 回転 2
Page4

ダイアフラム方式 機種一覧 DC PUMP 詳しくは「リニア製品総合カタログ」をご覧ください。 DC-MOTOR-DRIVEN SYSTEM DP0125 真空ポンプ/コンプレッサ兼用タイプ Vacuum Compressor 取 付 寸 法 図 (mm) 真空ポンプ コンプレッサ ブラシ付き 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ DCモータ 構造 DC駆動 DP 0125 DC 12V +端子 OUTLET -端子 INLET 73.5 仕 様 稼働円(φ18) ※-33.3kPa~30kPa以外の圧力で連続使用する場合は、ご相談ください。 76.5 型 式 DP0125 到 達 真 空 度 -33.3kPa {-250mmHg}※ 吐 出 空 気 量 2.5L/min φ3 定 格 電 圧 DC12V 最 高 圧 力 30kPa {0.3kgf/cm2} 最 大 電 流 0.5A 定 格 時 間 連続 防振ゴム φ3.3 32 31.5 φ5 耐 用 時 間 200時間 71.5 吸 入口サイズ φ3mm (外径) 32.5 吐 出口サイズ φ3mm (外径) コイル絶縁階級 E種相当 取 付 寸 法 32 (L)×32.5 (W) mm 本 体 質 量 0.08kg DP0140 真空ポンプ/コンプレッサ兼用タイプ Vacuum Compressor 取 付 寸 法 図 (mm) 真空ポンプ コンプレッサ ブラシ付き 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ DCモータ 構造 DC駆動 DP 0140 DC 12V 66 DC電源 入力端子 INLET OUTLET 15.5 仕 様 ※-53.5kPa~50kPa以外の圧力で連続使用する場合は、ご相談ください。 φ5 φ5 型 式 DP0140 84 到 達 真 空 度 -53.3kPa {-400mmHg}※ 吐 出 空 気 量 4L/min 定 格 電 圧 DC12V 最 高 圧 力 50kPa {0.5kgf/cm2} 最 大 電 流 0.5A 定 格 時 間 連続 耐 用 時 間 500時間 吸 入口サイズ φ5mm (外径) φ6.3 φ6.3 吐 出口サイズ φ5mm (外径) 防振ゴム 52 36 コイル絶縁階級 E種相当 90 取 付 寸 法 52 (L)×36 (W) mm 本 体 質 量 0.19kg 3 35.5 2 10 2 (45) 39 90 (41) 43 85 32 66 13 30 41.5 φ27.5 IN OUT (φ31) 10 24.5 OUT IN
Page5

ダイアフラム方式 機種一覧 DC PUMP 詳しくは「リニア製品総合カタログ」をご覧ください。 DC-MOTOR-DRIVEN SYSTEM DP0102/DP0102S 真空ポンプ/コンプレッサ兼用タイプ Vacuum Compressor 取 付 寸 法 図 (mm) 真空ポンプ コンプレッサ ブラシレス 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ DCモータ 構造 DC駆動 DP 0102 DC DP 0102S DC 12V 24V 14 OUTLET INLET 仕 様 41 型 式 DP0102 DP0102S 9 到 達 真 空 度 -26.6kPa {-200mmHg} 30 吐 出 空 気 量 5L/min 7L/min 定 格 電 圧 DC12V DC24V 最 高 圧 力 45kPa {0.45kgf/cm2} 最 大 電 流 0.7A 0.5A 定 格 時 間 連続 2×φ3.5 耐 用 時 間 5,000時間 使用圧力範囲 -26.6~45kPa {-200mmHg~0.45kgf/cm2} 矢視A 吸 入口サイズ φ6mm (外径) φ6.3 吐 出口サイズ φ6mm (外径) 防振ゴム (31) コイル絶縁階級 E種相当 赤(+) 黒(-) 64.5 取 付 寸 法 50 (L)×30 (W) mm A (68) 本 体 質 量 0.25kg リード 線 長さ 400±20mm DP0102H-X1 真空ポンプ/コンプレッサ兼用タイプ Vacuum Compressor 取 付 寸 法 図 (mm) 真空ポンプ コンプレッサ ブラシレス 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ DCモータ 構造 DC駆動 DP 0102H-X1 DC 12V 14 OUTLET INLET 仕 様 41 型 式 9 DP0102H-X1 到 達 真 空 度 -50.7kPa {-380mmHg} 30 吐 出 空 気 量 4L/min 定 格 電 圧 DC12V 最 高 圧 力 80kPa {0.8kgf/cm2} 最 大 電 流 0.7A 定 格 時 間 連続 2×φ3.5 耐 用 時 間 3,000時間 使用圧力範囲 -50.7~80kPa {-380mmHg~0.8kgf/cm2} 矢視A 吸 入口サイズ φ6mm (外径) 防振ゴム φ6.3 吐 出口サイズ φ6mm (外径) (31) 赤(+) 黒(-) コイル絶縁階級 E種相当 64.5 取 付 寸 法 50 (L)×30 (W) mm A (68) 本 体 質 量 0.25kg リード 線 長さ 400±20mm 4 (68) 73 φ6 φ6 (81) (85.5) 72 77 67 71.5 2 2 50 (5.5) 50 (5.5) 48 48 38 38 NITTO KOHKI
Page6

ダイアフラム方式 機種一覧 DC PUMP 詳しくは「リニア製品総合カタログ」をご覧ください。 DC-MOTOR-DRIVEN SYSTEM DP0110-X1/X3/Y1 真空ポンプ/コンプレッサ兼用タイプ Vacuum Compressor 取 付 寸 法 図 (mm) 真空ポンプ コンプレッサ ブラシレス 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ 制御基板搭載 DCモータ 構造 DC駆動 DP 0110-X1 DC 50 (5.5) 12V 赤(+) DP 0110-X3 DC 12V 黒(-) PWM制御可能(2ページ参照) 2xφ3.5 38 矢視 A DP 0110-Y1 DC 24V 赤(+) 50 (5.5) 黒(-) 仕 様 青(IN) ※DP0110-X3はモータ回転数を制御できる専用ブラシレスモータを採用、回転数検知機能が付加されています。 黄(OUT) 型 式 DP0110-X1 DP0110-X3※ DP0110-Y1 2xφ3.5 38 到 達 真 空 度 -66.6kPa {-500mmHg} INLET 48 矢視 A 吐 出 空 気 量 7.5L/min (DP0110-X3) 定 格 電 圧 DC12V DC24V 最 高 圧 力 150kPa {1.5kgf/cm2} 最 大 電 流 1.2A 1.4A 0.6A OUTLET 9 定 格 時 間 連続 耐用時間(MTTF) 5,000時間 使用圧力範囲 -66.6~150kPa {-500mmHg~1.5kgf/cm2} 吸 入口サイズ φ6mm (外径) 吐 出口サイズ φ6mm (外径) コイル絶縁階級 A種相当 防振ゴム 取 付 寸 法 50 (L)×30 (W) mm A φ6.3 本 体 質 量 0.30kg 75.3 (10°) リード 線 長さ 360±20mm 180±20mm 360±20mm 78.5 DP0110T-X1/Y1 真空ポンプ/コンプレッサ兼用タイプ Vacuum Compressor 取 付 寸 法 図 (mm) 真空ポンプ コンプレッサ ブラシレス 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ DCモータ 構造 DC駆動 DP 0110T-X1 DC DC 12V DP 0110T-Y1 24V 4×M3 有効深さ4 (36.5) 11.5 黒(-) 赤(+) 仕 様 型 式 DP0110T-X1 DP0110T-Y1 到 達 真 空 度 -60.0kPa {-450mmHg} 4 71 (2) 矢視A 吐 出 空 気 量 5.5L/min 360±20 定 格 電 圧 DC12V DC24V (120) 最 高 圧 力 150kPa {1.5kgf/cm2} 最 大 電 流 1.2A 0.6A 30 定 格 時 間 連続 INLET 耐用時間(MTTF) 5,000時間 吸 入口サイズ φ6.8mm (外径) 吐 出口サイズ φ6.8mm (外径) コイル絶縁階級 A種相当 OUTLET A 防振ゴム 取 付 寸 法 36.5 (L)×37.5 (W) mm 本 体 質 量 0.27kg リード 線 長さ 360±20mm 5 (24) (11) (63) φ6.8 φ38 φ35.8 (20) 68.2 φ38 φ35.8 2 φ6 14 (10.5) 38 71 (48.5) 41 (80.7) (8.5) 72.2 66.7 30 30 (37.5)
Page7

ダイアフラム方式 機種一覧 DC PUMP 詳しくは「リニア製品総合カタログ」をご覧ください。 DC-MOTOR-DRIVEN SYSTEM DP0210T-X1/Y1 真空ポンプ/コンプレッサ兼用タイプ Vacuum Compressor 取 付 寸 法 図 (mm) 真空ポンプ コンプレッサ ブラシレス 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ DCモータ 構造 DC駆動 DP 0210T-X1 DC DP 0210T-Y1 DC 12V 24V 4×M3 有効深さ4 (36.5) 11.5 黒(-) 赤(+) 仕 様 型 式 DP0210T-X1 DP0210T-Y1 矢視A 到 達 真 空 度 -60.0kPa {-450mmHg} 300±20 73 (2) 吐 出 空 気 量 10L/min (120) 定 格 電 圧 DC12V DC24V 最 高 圧 力 150kPa {1.5kgf/cm2} 最 大 電 流 1.6A 0.8A (10) 30 定 格 時 間 連続 INLET 耐用時間(MTTF) 5,000時間 吸 入口サイズ φ6.8mm (外径) 吐 出口サイズ φ6.8mm (外径) コイル絶縁階級 B種相当 防振ゴム OUTLET A 取 付 寸 法 36.5 (L)×37.5 (W) mm 本 体 質 量 0.32kg リード 線 長さ 300±20mm DP0102H-X2 コンプレッサ専用タイプ Compressor 取 付 寸 法 図 (mm) コンプレッサ ブラシレス 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ DCモータ 構造 DC駆動 DP 0102H-X2 DC 12V 7 OUTLET 41 仕 様 9 30 型 式 DP0102H-X2 吐 出 空 気 量 4L/min 定 格 電 圧 DC12V 最 高 圧 力 80kPa {0.8kgf/cm2} 2×φ3.5 最 大 電 流 0.7A 定 格 時 間 連続 耐用時間(MTTF) 3,000時間 矢視A 使用圧力範囲 0~80kPa {0~0.8kgf/cm2} 防振ゴム φ6.3 吐 出口サイズ φ6mm (外径) (31) 赤(+) 黒(-) コイル絶縁階級 E種相当 64.5 (68) A 取 付 寸 法 50 (L)×30 (W) mm 本 体 質 量 0.25kg リード 線 長さ 400±20mm 6 (68) (24) (11) (67.5) φ6 φ6.8 φ38 φ36 (φ6) (81) 72 67 (10.5) 38 75.5 (48.5) 2 48 50 (5.5) 38 (37.5)
Page8

カップシール方式 機種一覧 DC PUMP 詳しくは「リニア製品総合カタログ」をご覧ください。 DC-MOTOR-DRIVEN SYSTEM DP0105-X1/Y1 真空ポンプ/コンプレッサ兼用タイプ Vacuum Compressor 取 付 寸 法 図 (mm) 真空ポンプ コンプレッサ ブラシ付き 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ DCモータ 構造 DC駆動 DP 0105-X1 DC DC 12V DP 0105-Y1 24V 94 赤(+) 10 仕 様 ●本ポンプ1台で圧縮空気源・真空源として併用して使用する場合は、弊社までご相談ください。 黒(-) 型 式 DP0105-X1 DP0105-Y1 拡大A 到 達 真 空 度 -66.6kPa {-500mmHg} 吐 出 空 気 量 2.8L/min A OUTLET 定 格 電 圧 DC12V DC24V 最 高 圧 力 250kPa {2.5kgf/cm2} 最 大 電 流 1.9A 0.95A 定 格 時 間 30分 耐 用 時 間 1,000時間 INLET 使用圧力範囲 -66.6~100kPa {-500mmHg~1kgf/cm2} 吸 入口サイズ φ5mm (外径) 防振ゴム (24.5) (30) φ6.3 吐 出口サイズ φ5mm (外径) (41) (42) コイル絶縁階級 E種相当 取 付 寸 法 42 (L)×24.5 (W) mm 本 体 質 量 0.36kg リード 線 長さ 360±20mm DPA0105-X1/Y1 コンプレッサ専用タイプ Compressor 取 付 寸 法 図 (mm) コンプレッサ ブラシレス 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ DCモータ 構造 DC駆動 DPA 0105-X1 DC DC 12V DPA 0105-Y1 24V 68 赤(+) 黒(-) (10) 仕 様 4 34 型 式 矢視A 拡大B(2:1) DPA0105-X1 DPA0105-Y1 79 吐 出 空 気 量 2.8L/min 定 格 電 圧 DC12V DC24V B OUTLET 最 高 圧 力 220kPa {2.2kgf/cm2} 最 大 電 流 1.4A 0.7A A 定 格 時 間 連続 耐用時間(MTTF) 5,000時間 使用圧力範囲 0~100kPa {0~1kgf/cm2} 吐 出口サイズ φ5mm (外径) 6 (27.5) (28.5) 防振ゴム (10°) コイル絶縁階級 A種相当 (62) (36) (32) φ6.3 取 付 寸 法 32 (L)×27.5 (W) mm 本 体 質 量 0.30kg リード 線 長さ 360±20mm 7 43 40 φ5 (55) 59 (55) 43 62.5 NITTO KOHKI NITTO KOHKI 2 2 φ5
Page9

カップシール方式 機種一覧 DC PUMP 詳しくは「リニア製品総合カタログ」をご覧ください。 DC-MOTOR-DRIVEN SYSTEM DP0410-X1/Y1 真空ポンプ専用タイプ Vacuum 取 付 寸 法 図 (mm) 真空ポンプ ブラシレス 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ 制御基板搭載 DCモータ 構造 DC駆動 DP 0410-X1 DC DC 12V DP 0410-Y1 24V A φ4.5 45 リード線結束 固定位置 Rc1/8 OUT 結束バンド等 回路No. 1 2 3 4 5 6 7 84 Rc1/8 詳細A IN 114.5 (22) 60 □44 (137) (40) 仕 様 ●電源容量は、最大電流の約 2.5 倍のものをご使用ください。 型 式 DP0410-X1 DP0410-Y1 到 達 真 空 度 -77.3kPa {-580mmHg} 吐 出 空 気 量 18L/min 定 格 電 圧 DC12V DC24V 最 大 電 流 2.5A 1.5A 【接続表】 ※初期設定は「制御なし」の状態です。 定 格 時 間 連続 電 源 制御信号 ●リード線は結束バンド等で必ず固定して 耐用時間(MTTF) 10,000時間 回路No. 1 2 3 4 5 6 7 ください。(詳細 A 参照) 固定しない場合はコネクタが接触不良となり コード色 赤 黒 茶 橙 黄 緑 灰 吸 入口サイズ Rc 1/8 故障の原因となることがあります。 機能 V+ V- DRIVE /FREE PULSE ALARM SPEED SGND ●制御信号の接続方法は、取扱説明書もしくは コイル絶縁階級 E種相当 接続の 制御なし ON OFF 弊社ホームページの技術情報をご確認くだ 取 付 寸 法 70 (L)×45 (W) mm 選択 さい。 制御あり ON ON 本 体 質 量 1.1kg コードサイズ AWG20 AWG22 線種 UL1007 リード 線 長さ 285±20mm DP0410-X2/Y2 コンプレッサ専用タイプ Compressor 取 付 寸 法 図 (mm) コンプレッサ ブラシレス 小型・軽量 静寂 オイルレス 持運び容易 バッテリー/ 制御基板搭載 D.PAT DCモータ 構造 DC駆動 DP 0410-X2 DC DC 12V DP 0410-Y2 24V A リード線結束 φ4.5 45 固定位置 Rc1/8 OUT 結束バンド等 回路No.1 2 3 4 5 6 7 84 Rc1/8 詳細A IN 60 114.5 (22) □44 (137) (40) 仕 様 ●電源容量は、最大電流の約 2.5 倍のものをご使用ください。 型 式 DP0410-X2 DP0410-Y2 吐 出 空 気 量 18L/min 定 格 電 圧 DC12V DC24V 最 高 圧 力 180kPa {1.8kgf/cm2} 最 大 電 流 5.0A 2.7A 【接続表】 ※初期設定は「制御なし」の状態です。 定 格 時 間 連続 電 源 制御信号 ●リード線は結束バンド等で必ず固定して 回路No. 1 2 3 4 5 6 7 ください。(詳細 A 参照) 耐用時間(MTTF) 10,000時間 固定しない場合はコネクタが接触不良となり コード色 赤 黒 茶 橙 黄 緑 灰 吐 出口サイズ Rc 1/8 故障の原因となることがあります。 機能 V+ V- DRIVE /FREE PULSE ALARM SPEED SGND ●制御信号の接続方法は、取扱説明書もしくは コイル絶縁階級 E種相当 ON OFF 弊社ホームページの技術情報をご確認くだ 接続の 制御なし 選択 さい。 取 付 寸 法 70 (L)×45 (W) mm 制御あり ON ON 本 体 質 量 1.1kg コードサイズ AWG20 AWG22 線種 UL1007 リード 線 長さ 285±20mm 8 105.5 105.5 112.5 70 112.5 70 (20) (20) (285) (285) 20 20 (83) (83)
Page10

構造と特長 DC PUMP DC-MOTOR-DRIVEN SYSTEM ダイアフラム方式の構造と特長 特 小型・軽量 DC駆動 直流電源を利用し、DCモータから得られた回転運動をクランクによって 往復運動に変換し、コネクティングロッドに付随するダイアフラムを上下 長 無給油 メンテナンスフリー させることで圧縮室(チャンバー)の容積を変化させて空気を送り出します。 長寿命(ブラシレスDCモータ採用機種) 真空ポンプとコンプレッサの兼用が可能 吸入口 吐出口 構成部品 空気 圧縮室 空気 センタープレート (チャンバー) ダイアフラム ダイアフラムプレート クランク ・圧力室のシール部がダイアフラム(ゴム膜)のため、真空ポンプとコンプレッサの兼用が可能です。 コネクティングロッド カップシール方式の構造と特長 特 小型・軽量 DC駆動 直流電源を利用し、DCモータから得られた回転運動をクランクによって 往復運動に変換し、ピストン運動によって圧縮室(チャンバー)の容積を 長 無給油 メンテナンスフリー 変化させて空気を送り出します。 長寿命(ブラシレスDCモータ採用機種) 吸入口 吐出口 ダイアフラム方式と比較しても高い吐出圧が可能 空気 空気 構成部品 圧縮室 (チャンバー) シリンダ センタープレート クランク カップシール ・ピストンの躍動運動に対してシール部外周(カップ カップシールには、弊社製リニアコンプレッサ・真空ポンプに コネクティングロッド シール)がシリンダ内部に柔軟に追従します。 使用しているピストン摺動材のノウハウが生かされております。 ・シール部外周(カップシール)が、ある程度摩耗しても 圧縮空気の作用によってシール性が保たれます。 ・圧縮容積を小さくすることが容易なため、ダイア ピストン フラム方式に比べて高圧力が得られます。 摺動材 ブ ラ シ 付 き D C モ ー タ と は ブ ラ シ レ ス D C モ ー タ と は 原 理 永久磁石とブラシ(電極)を コイル 原 理 ロータ(回転側)を永久磁石に、 整流子 コイル 使用してコイルに電流を流す ブラシ ステータ(固定側)をコイルにした ホール素子 構造で、電機子または回転子には巻線が付 (電極) 構造になっており、コイルへ流す電流の切り替え S N (磁極センサー) いています。回転軸には整流子が取り付け N 軸 S をモータの回転に合わせ、外部のインバータ回 軸 られており、整流子にて供給される電流の 路(ロータの回転位置を検出しロータの位置に N S 方向を切り替えて、一定の回転力を発生さ 合わせたコイルに電流を流す)と合わせて制御 せます。 します。 外 観 外 観 整流子と電極が接触し、機械 機械的な接触はなく、電気的に 的に電流の切り替えを行い回 極性を切り替えることで回転さ 転させます。 せます。 9
Page11

DDCCポンプの用途例 DC PUMP DC-MOTOR-DRIVEN SYSTEM DCポンプを使用した用途例 ●吸引・吐出・圧送などの圧力を利用した装置・機器などに組み込まれています。 薬液 ディフューザーの原理を利用して液体を吸引流体 ンプレッサからの吐出空気圧で容器内の (空気)と混合させることで霧状にして噴霧 液体 コ 液体を押し(加圧)別の容器に移送 噴霧 流体容器が外気と接しないため、 圧送 液体が直接ポンプと接しないため、 ゴミが入りにくく目詰りの心配なし 不純物が混ざらず衛生的 ●主な用途:手指消毒器、薬液散布など ●主な用途:ドリップマシン、美容器など [手指消毒器] [カップ式自動販売機] ダイアフラム方式 ダイアフラム方式 DP0125 真空ポンプ/コンプレッサ兼用タイプ DP0140 真空ポンプ/コンプレッサ兼用タイプ 薬液 コンプレッサからの吐出空気圧で装置内の 電化製品などの加熱部分を冷却(空冷) 血液を押し(加圧)検査容器に移送 気体 圧送 不純物の混入を防ぎ、確実な検査が可能 吐出 小型・軽量なので製品への組み込みが可能 ●主な用途:人工透析機器など ●主な用途:ミルなど [血液検査機器] [電動石臼] ダイアフラム方式 ダイアフラム方式 DP0110T 真空ポンプ/コンプレッサ兼用タイプ DP0110 真空ポンプ/コンプレッサ兼用タイプ 液剤 吐出空気圧で容器内を加圧し除草剤・殺虫剤・ 殺菌剤などの液剤を散布 吸着 吸着パットでガラス板を固定 散布 トラクタの運転席から液剤の 搬送 衝撃に弱いガラス板を 散布をコントロール 高所へ安全に搬送 ●主な用途:印刷機(用紙固定)、 ●主な用途:ガラス板搬送機など  ねじ供給機など [トラクタ(液剤散布タンク)] [ガラス板吸着搬送機] カップシール方式 カップシール方式 DP0410-Y2 コンプレッサ専用タイプ DP0410-Y1 真空ポンプ専用タイプ 10
