最大穴径φ55、最大板厚75mmまで穴あけ可能!物が届きにくい段差部分の穴あけに!
『アトラエースA-5500』は、ストローク長最大105mmの深穴あけに適した
携帯式磁気応用穴あけ機です。
従来のアトラでは加工が難しかった板厚75mmに対応。
橋梁や耐震工事に威力を発揮し、段差部分の穴あけストローク不足も解消します。
また、切削油のタンクが本体に収納されており、全幅は200mm以下。
タンク部をぶつけて破損させる心配もありません。
【特長】
■最大加工穴径φ55mm、最大加工板厚75mm
■橋梁や耐震工事に威力を発揮
■ハンドルは左右付替え可能
■新しい安全設計とLED表示
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
関連メディア
このカタログについて
ドキュメント名 | 携帯式磁気応用穴あけ機「アトラエース A-5500」 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 2.2Mb |
登録カテゴリ | |
取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
![](https://static.cluez.biz/common/img/base/loading.gif)
このカタログの内容

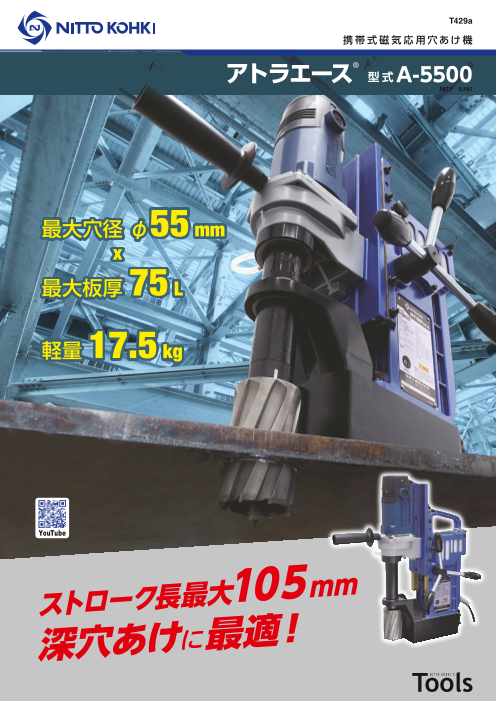

Page1
T429a
携帯式磁気応用穴あけ機
アトラエース®
型式A-5500
PAT.P D.PAT
最大穴径 φ55 mm
x
最大板厚 75 L
軽量 17.5 kg
YouTube
ストローク長最大105mm
深穴あけに最適!
Page2
携帯式磁気応用穴あけ機
®
ハンドルは左右付替え可能 切削油タンクの破損防止
最大加工穴径 φ55mm
最大加工板厚 75mm
従来のアトラでは加工が難しかった板厚75mmに対応。 切削油のタンクが本体に収納されており、
橋梁や耐震工事に威力を発揮。また、段差部分の穴あけストローク 本体の送りハンドルは作業状況に 全幅は200mm以下。またタンク部をぶ
不足も解消。 合わせて付替えが可能です。 つけて破損させる心配もありません。
最新の安全設計とLED表示
ドリルの負荷が増すにつれて負荷表示ランプの色が緑色から橙色、そして赤色へと変わります。さらにドリルの負荷状態が続くと、負荷表示ランプ
は高速で点滅します。そしてドリルモ-タが減速して停止します。負荷表示ランプが赤く点滅している間に負荷が低減されれば、ドリルモ-タは運転
を再開します。 過負荷継続 ドリルモ-タ停止
緑色 橙色 赤色 緑色 / 橙色
負荷低減 緑色低速点滅
赤色高速点滅 ドリルの運転を再開 ドリルモ-タに電源が入らない
適正負荷時 過負荷時 適正負荷に戻ると運転を再開
過負荷状態が続くと、 安全モード
ドリルモータが減速 マグネット不具合 横ズレ検知
赤色低速点滅 橙色低速点滅
仕 様 外 観 寸 法 図
型 式 A-5500
電 源 AC100V 50/60Hz
定格消費電力 W 1010
電 定格消費電力 W
気 970
ド 定格電流 A 10
リ
ル 無負荷回転速度 min-1 520
穴径 板厚
穴ジェットブローチ 35L φ17.5~φ40 9~35
あワンタッチタイプ
け 50L φ17.5~φ55 9~50
能 mm 7 5 L φ17.5~φ55 9~75
力ハイブローチ mm
ワンタッチタイプ 25L φ17.5~φ35 9~25
最長ストローク長 mm 105 (上限)
マグネット最大磁力 N(kgf) 10000 (1020)
マグネット寸法 mm 86 × 170
キャブタイヤコード m 5
本体質量 kg 17.5
標準付属品 ●パイロットピンA2、A3:各1本 ●チェーン:1本 21.5 86 79 (下限) 89 170 37
●六角棒スパナ3mm:1本 ●工具箱:1箱 197 136 296
●六角棒スパナ4mm:1本 ●ハンドル棒:3本
●六角棒スパナ5mm:1本 ●サブハンドル:1本
●スパナ8×10mm:1本 ●チップブレーカ:1個
●切削油0.5ℓ:1缶 (単位: mm)
登録販売店
本社/研究所 〒146-8555 東京都大田区仲池上2-9-4/Tel:03-3755-1111 (大代表)
大 阪 支 店 〒537-0001 大阪市東成区深江北2-10-10/Tel:06-6973-5501 (代表)
日東会会員章 名古屋支店 〒465-0092 名古屋市名東区社台3-173-2/Tel:052-726-9041 (代表)
お求めは上記マ-クの
日東会加盟店で 営 業 所 札幌・仙台・新潟・松本・北関東・水戸・埼玉・八王子・静岡・浜松・三河・北陸・京滋・兵庫・高松・岡山・広島・
福岡・熊本/アメリカ・メキシコ・イギリス・ドイツ・シンガポ-ル・タイ・インド・オーストラリア・中国
ホームページ www.nitto-kohki.co.jp
●お客様相談窓口(土・日・祝日を除く)
受付時間 AM8:30~PM5:15
0120-210-216 ISO 9001
ISO 14001
ご注意 正しく安全にお使いいただくため、ご使用の前に必ず JQA-2025
「取扱説明書」または「注意書」をよくお読みください。 JQA-EM4057
本社/研究所
このカタログの記載内容は2018年9月現在のものです。
改良のため予告なしに変更する場合がありますのでご了承ください。 18IW15- 1
105(ストローク)
339955
9
399
