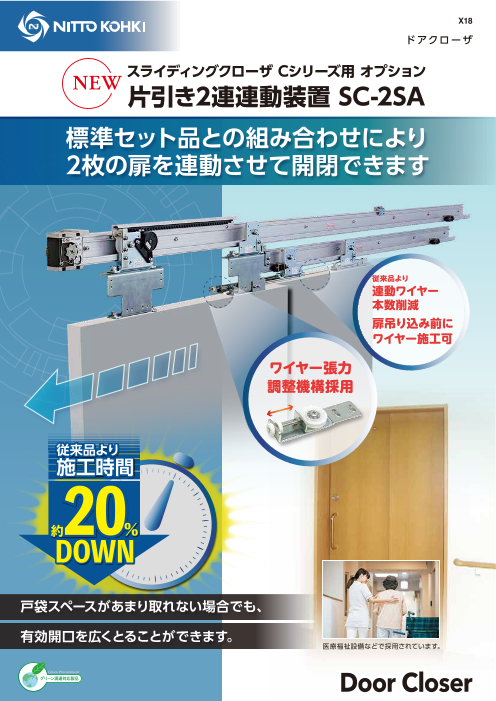

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.4Mb)

ドアクローザ「スライディングクローザ」Cシリーズ用オプション 片引き2連連動装置 SC-2SA

製品カタログ

2枚の扉を連動させて開閉!戸袋スペースがあまり取れない場合でも、有効開口を広くとることが可能

片引き2連連動装置(型式:SC-2SA)は、標準セット品との組み合わせにより
2枚の扉を連動させて開閉することができる製品です。
従来品より施工時間を約20%短縮させる設計となっています。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

関連メディア

このカタログについて

ドキュメント名 ドアクローザ「スライディングクローザ」Cシリーズ用オプション 片引き2連連動装置 SC-2SA
ドキュメント種別 製品カタログ
ファイルサイズ 1.4Mb
取り扱い企業 日東工器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
機工製品総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
迅速流体継手 「カプラ」総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
電動ドライバ総合カタログ
製品カタログ

日東工器株式会社

このカタログの内容

Page1

X18 ドアクローザ スライディングクローザ Cシリーズ用 オプション 片引き2連連動装置 SC-2SA 標準セット品との組み合わせにより 2枚の扉を連動させて開閉できます 従来品より 連動ワイヤー 本数削減 扉吊り込み前に ワイヤー施工可 ワイヤー張力 調整機構採用 従来品より 施工時間 約20% DOWN 戸袋スペースがあまり取れない場合でも、 有効開口を広くとることができます。 医療福祉設備などで採用されています。 グリーン調達対応製品 Door Closer
Page2

※画像はイメージです。本製品を設置したものとは異なります。 施工性が向上しました! ・従来品より連動ワイヤー本数削減 (2本→1本) スライディングクローザ Cシリーズ用オプション ・扉吊り込み前にワイヤー施工可 ・ワイヤー張力調整機構採用 片引き2連連動装置 SC-2SA 特 長 ●標準セット品との組合せにより2枚の扉を連動させて開閉できます。 ●戸袋スペースがあまり取れない場合でも、有効開口を広く取ることができます。 ●左右勝手兼用です。 機種仕様一覧表 ベース機種 片引き2連連動装置 適用扉質量 (2枚合計) 適用有効開口 シリーズ名 機 種 セット型式 DSC-CW03 SC-2SA-G16-W 30kg以下 DSC-CW08 SC-2SA-G16-WP 80kg以下 NSC-CW23 SC-2SA-G16-W 30kg以下 Cシリーズ NSC-CW48 SC-2SA-G16-WP 80kg以下 DSC-C03 30kg以下 800~1500 mm※2 DSC-C08 SC-2SA-GXX-ST ※1 NSC-C48 80kg以下 NSC-C48 SC-2SA-GXX ※1 160kg以下 扉質量: ・ 壁収納タイプはご相談ください。 ・ 片引き2連引き戸システムとしては下記の部品が必要となります。 2枚合計 160kg以下/80kg以下 ※1. 片引き2連連動装置セット型式のGXXはガイドローラ径を示します。(φ16、φ25、φ30、φ35から選定)   表示例:SC-2SA-G25-ST(ガイドローラ径φ25の場合) ※2. 特注にて2000mmまで対応可能です。 ◆扉質量 80kg以下の場合 ◆扉質量 80kgを超え160kg以下の場合 システム構成必要部品 数 量 備 考 システム構成必要部品 数 量 備 考 ①標準セット(ベース機種) 1SET ①標準セット(ベース機種) 1SET 上段扉用 ②片引き2連連動装置セット 1SET 連動金具、ハンガー(連動扉用)、 ②標準セット(ベース機種) 1SET 下段扉用 戸当り(連動扉用)、木製ドア用板(WPのみ) ③連動金具 1SET ③レール(連動扉用) 1SET ④戸当り 1SET 連動扉戸先用 ④ガイドレール(連動扉用) 1SET ベース機種CWの場合のみ 《発注例》 《発注例》  ①NSC-C48-31(上段扉用)・・・・・・1SET ③SC-2SA-G30 ・・・・・・・・1SET  ①NSC-CW48-31・・・・・・・・・・・・・・・・ 1SET ③レール L=2200・・・・・・・・・・・・・・・1SET  ②NSC-C48-22(下段扉用)・・・・・・1SET ④戸当り・・・・・・・・・・・・・・・・・・1SET  ②SC-2SA-G16-WP・・・・・・・・・・・・・ 1SET ④ガイドレール L=1300・・・・・・・・ 1SET 仕様表(ベース機種:NSC-C48) 適用有効開口 (mm) 800~1500(2000)※1 適用ドア重量[2枚合計] (kg) 80(160)※2 適用ドア厚 (mm) 30~45 Point ! (mm) H W 最小枠内寸法 220 100※3 適用有効開口 大 ※1. 特注にて2000mmまで対応可能です。 ※2. 標準セット品を2セット使用することにより、160Kgまで対応可。 様々な現場に 取付け省スペース ※3. ドア厚30mm、ドア間10mmの場合。 対応可能 ! 適用ドア重量 大 取扱い販売店 本社・研究所/建築機器事業部 〒146-8555 東京都大田区仲池上2-9-4 Tel:03-3755-9953(代表) Fax:03-3755-9955 西日本支社 〒537-0001 大阪府大阪市東成区深江北2-10-10 Tel:06-6975-8261(代表) Fax:06-6975-2261 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2 Tel:052-726-9044(代表) Fax:052-772-7744 ISO 9001 ISO 14001 支店:札幌/仙台/福岡 JQA-2025 ホームページ www.nitto-kohki.co.jp JQA-EM4057 本社/研究所 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」 または「カタログ」に記載の注意事項をよくお読みください。 このカタログの記載内容は2023年2月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 23B-PDF
