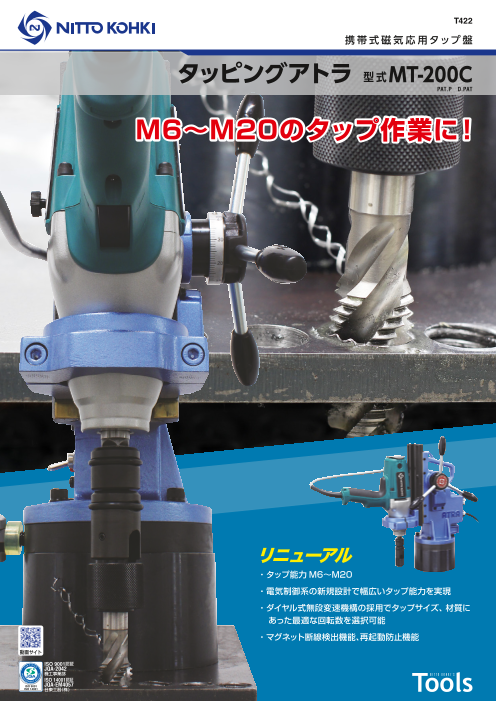

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.8Mb)

携帯式磁気応用タップ盤「タッピングアトラ MT-200C」

製品カタログ

下穴へのねじ立て専用!ダイヤル式無段変速機構の採用で、タップサイズにあった最適な回転数が選択可能

「タッピングアトラ MT-200C」は、M6~M20のタップ作業に適した
携帯式磁気応用タップ盤です。

ダイヤル式無段変速機構の採用で、タップサイズ、材質に適した回転数を選択可能。
マグネット断線検出機能、再起動防止機能を搭載し、
電気制御系の新規設計で幅広いタップ能力を実現します。

【特長】
■タップ能力:M6~M20
■電気制御系の新規設計で幅広いタップ能力を実現
■ダイヤル式無段変速機構を採用
■タップサイズ、材質にあった好適な回転数を選択可能
■マグネット断線検出機能、再起動防止機能搭載

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 携帯式磁気応用タップ盤「タッピングアトラ MT-200C」
ドキュメント種別 製品カタログ
ファイルサイズ 1.8Mb
登録カテゴリ
取り扱い企業 日東工器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
機工製品総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
迅速流体継手 「カプラ」総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
電動ドライバ総合カタログ
製品カタログ

日東工器株式会社

このカタログの内容

Page1

T422 携帯式磁気応用タップ盤 タッピングアトラ 型式MT-200C PAT.P D.PAT M6~M20のタップ作業に! リニューアル ・タップ能力M6~M20 ・電気制御系の新規設計で幅広いタップ能力を実現 ・ダイヤル式無段変速機構の採用でタップサイズ、材質に あった最適な回転数を選択可能 ・マグネット断線検出機能、再起動防止機能 動画サイト ISO 9001認証 JQA-2042 機工事業部 ISO 14001認証 ISO 9001 JQA-EM4057 ISO 14001 日東工器(株)
Page2

Portable Magnetic Base Tapping Machine TAPPING ATRA 小型・軽量 19kg タップサイズごとの最適な回転数を選択可能 仕  様 外 観 寸 法 図 型  式 MT-200C 電  源 単相AC100V (50/60Hz) 定格消費電力 W 440 タップ能力 M6~M20 回転角度330° 無負荷回転速度 1,000~1,800min-1まで可変 マグネット最大磁力 N(kgf) 5,880 (600) マグネット消費電力 W 35 マグネット吸着最小板厚 mm 13 マグネット寸法 mm Ø141 最大ストローク長 mm 170 キャブタイヤコード 1.25mm2 3芯5m 本体質量 kg 19 標準付属品 ●タップホルダ16Ass'y:1set ●六角棒スパナ4mm:1本 ●六角棒スパナ2.5mm:1本 ●スパナ7×8mm:1本 ●ハンドル棒:3本 別 売 品 商品コード 商品名 販売単位 47075 タップホルダM6補用Ass'y 47074 タップホルダM8補用Ass'y 24685 タップホルダM10補用Ass'y Ø141 微調整移動範囲27 24686 タップホルダM12補用Ass'y 221.5 135.5 24687 タップホルダM14補用Ass'y 450 24688 タップホルダM16補用Ass'y 1set 24689 タップホルダM18補用Ass'y 24690 タップホルダM20補用Ass'y 単位:mm 登録販売店 本社/研究所 〒146-8555 東京都大田区仲池上2-9-4/Tel:03-3755-1111 (大代表) 大 阪 支 店 〒537-0001 大阪市東成区深江北2-10-10/Tel:06-6973-5501 (代表) 名古屋支店 〒467-0027 名古屋市瑞穂区田辺通1-3/Tel:052-861-1601 (代表) 営 業 所 札幌・仙台・新潟・松本・北関東・水戸・埼玉・八王子・静岡・浜松・三河・北陸・京滋・兵庫・高松・岡山・ 日東会会員章       広島・福岡・熊本 /アメリカ・イギリス・ドイツ・シンガポ-ル・タイ・インド・オーストラリア・中国 お求めは上記マ-クの 日東会加盟店で ホームページ www.nitto-kohki.co.jp ●お客様相談窓口(土・日・祝日を除く)  受付時間/AM8:30~PM5: 0120-210-216 15 ご注意 ●正しく安全にお使いいただくため、ご使用の前に必ず  「取扱説明書」または「注意書」をよくお読みください。 このカタログの記載内容は2015年12月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 15LV15- 1 449 369.5 最大ストローク170
