ワークに当てないと刃物が回転しない安全なプッシュスタート式！便利なエアダスタ機能付き！
「バリカッター BC-005」は、機械加工後の穴バリ取りに適した空気式バリ取り機です。
エアダスタ機能付きでエアガンへの持ち替えが不要。
ボール盤へ移動する必要がなく、エア源があれば作業ができます。
また、ストレート形状なため、穴に対して垂直に当てやすく、
プッシュスタート式で、ワークに当てないと刃物が回転しない安全設計です。
【特長】
■小型、軽量
■ストレート形状なため、穴に対して垂直に当てやすい
■ワークに当てないと刃物が回転しない安全設計
■エア源があれば作業が可能
■エアダスタ機能付き
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
関連メディア
このカタログについて
| ドキュメント名 | 空気式バリ取り機「バリカッター BC-005」 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.7Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

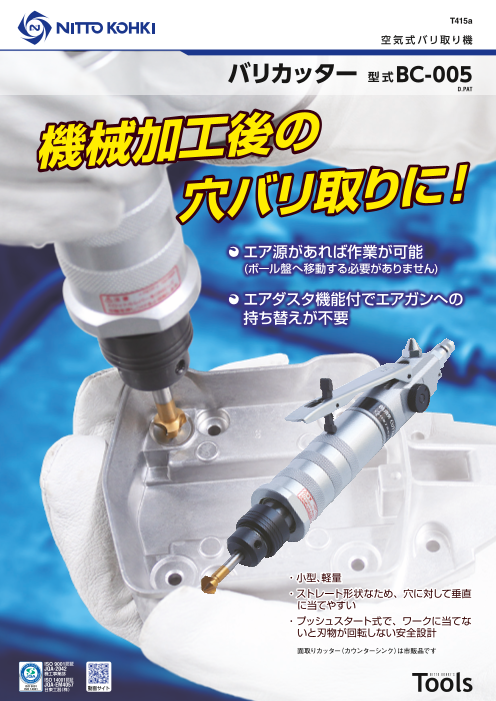

Page1
T415a
空気式バリ取り機
バリカッター 型式BC-005
D.PAT
機械加工後の
穴バリ取りに！
・小型、軽量
・ストレート形状なため、穴に対して垂直
に当てやすい
・プッシュスタート式で、ワークに当てな
いと刃物が回転しない安全設計
面取りカッター（カウンターシンク）は市販品です
ISO 9001認証
JQA-2042
機工事業部
ISO 14001認証
ISO 9001 JQA-EM4057
ISO 14001 日東工器（株） 動画サイト
Page2
エアダスタイメージ図
ボール盤作業が不要になります
仕 様 外 観 図
使用空気圧力 0.6MPa (6kgf/cm2)
空気消費量（無負荷時） 0.22m3/min
最大回転数（無負荷時） 420min-1
加工穴径 φ3～φ34mm
取付可能な
面取りカッターシャンク径 φ6、φ8、φ10mm
本体質量 0.75kg 3×M5
標準付属品 ・アタッチメント6
・アタッチメント8
・アタッチメント10（本体装着）
・フック
・六角棒スパナ2.5mm
別 売 品
商品コード：84861
アタッチメント12 最大
045mm
面取り可能 11 23.8 174.2
(209)
シャンク径Ø12mmの面取りカッターが取付けられます。 (mm)
※面取りカッター（カウンターシンク）は付属していません。市販品をご使用ください。
登録販売店
本社/研究所 〒146-8555 東京都大田区仲池上2-9-4／Tel:03-3755-1111 (大代表)
大 阪 支 店 〒537-0001 大阪市東成区深江北2-10-10／Tel:06-6973-5501 (代表)
名古屋支店 〒465-0092 名古屋市名東区社台3-173-2／Tel:052-726-9041 (代表)
営 業 所 札幌・仙台・新潟・松本・北関東・水戸・埼玉・八王子・静岡・浜松・三河・北陸・京滋・兵庫・高松・岡山・広島・
日東会会員章 福岡・熊本/アメリカ・メキシコ・イギリス・ドイツ・シンガポ－ル・タイ・インド・オーストラリア・中国
お求めは上記マ－クの
日東会加盟店で ホームページ www.nitto-kohki.co.jp
●お客様相談窓口（土・日・祝日を除く）
受付時間／AM8:30～PM5: 0120-210-216
15
ご注意 ●正しく安全にお使いいただくため、ご使用の前に必ず
「取扱説明書」または「注意書」をよくお読みください。
このカタログの記載内容は2016年5月現在のものです。
改良のため予告なしに変更する場合がありますのでご了承ください。 16EV05- 1
Ø39
Ø28
Ø22 35
Ø34
Ø35
23
