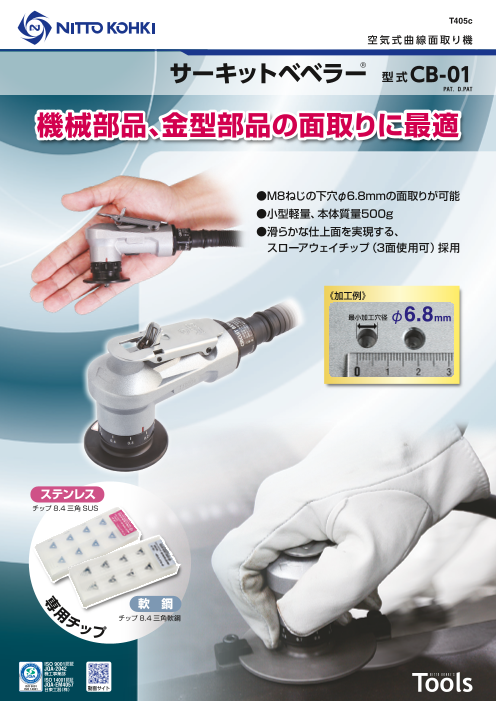

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.9Mb)

空気式曲線面取り機「サーキットベベラー CB-01」

製品カタログ

本体質量は約500g!最小加工穴径φ6.8mm!機械部品、金型部品の面取りに

「サーキットベベラー CB-01」は、M8ねじの下穴φ6.8mmの面取りが可能な
空気式曲線面取り機です。

本体質量は500gで、小型軽量。機械部品、金型部品の面取りに適しています。
また、滑らかな仕上面を実現する、スローアウェイチップ(3面使用可)を採用しており、
ステンレス製と軟鋼製の専用チップもご用意しております。

【特長】
■M8ねじの下穴φ6.8mmの面取りが可能
■小型軽量、本体質量500g
■スローアウェイチップ(3面使用可)採用
■機械部品、金型部品の面取りに好適

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

関連メディア

このカタログについて

ドキュメント名 空気式曲線面取り機「サーキットベベラー CB-01」
ドキュメント種別 製品カタログ
ファイルサイズ 1.9Mb
登録カテゴリ
取り扱い企業 日東工器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
機工製品総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
迅速流体継手 「カプラ」総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
電動ドライバ総合カタログ
製品カタログ

日東工器株式会社

このカタログの内容

Page1

T405c 空気式曲線面取り機 サーキットベベラー® 型式CB-01 PAT. D.PAT 機械部品、金型部品の面取りに最適 ●M8ねじの下穴φ6.8mmの面取りが可能 ●小型軽量、本体質量500g ●滑らかな仕上面を実現する、  スローアウェイチップ(3面使用可)採用 《加工例》 最小加工穴径φ6.8mm ステンレス チップ 8.4 三角 SUS 用 軟 鋼 チ チップ 8.4 三角軟鋼 ップ ISO 9001認証 JQA-2042 機工事業部 ISO 14001認証 ISO 9001 JQA-EM4057 ISO 14001 日東工器(株) 動画サイト 専
Page2

●ガイドプレート 78Ass’y 空気式曲線面取り機 (別売品) サーキットベベラー PAT. 型 式 D.PAT ●直線用プレートキット (別売品) 仕 様 外 観 図 型  式 CB-01 使用圧力 MPa 0.6 空気消費量 m3/min 0.15 無負荷回転数 min-1 28,000 面取り能力 軟鋼C0~C1 ステンレス C0~C0.5 面取り角度 45° 最小板厚 mm 1.5( 板厚1.5mm 時の最大面取り量 C0.5) 最小加工半径 R3 106 最小加工穴径 mm φ6.8 86 最小面取り深さ mm 6 本体質量 kg 0.5 チップ2枚、チップ止めねじ2個(本体装着) 標準付属品 チップ止めねじ(予備用): 2個 6角棒スパナ2(面取り調整用) スパナT-6F(チップ交換用) 別売品 チップ8.4三角軟鋼10ヶ入、チップ8.4三角SUS10ヶ入、 ガイドプレート78Ass’y、直線用プレートキット チップ(別売品) φ6 チップ8.4三角軟鋼 チップ8.4三角SUS 10ヶ入 10ヶ入 φ48 (商品コード:59305) (商品コード:89070) (単位:mm) 登録販売店 本社/研究所 〒146-8555 東京都大田区仲池上2-9-4/Tel:03-3755-1111 (大代表) 大 阪 支 店 〒537-0001 大阪市東成区深江北2-10-10/Tel:06-6973-5501 (代表) 名古屋支店 〒465-0092 名古屋市名東区社台3-173-2/Tel:052-726-9041 (代表) 営 業 所 札幌・仙台・新潟・松本・北関東・水戸・埼玉・八王子・静岡・浜松・三河・北陸・京滋・兵庫・高松・岡山・広島・ 日東会会員章       福岡・熊本/アメリカ・メキシコ・イギリス・ドイツ・シンガポ-ル・タイ・インド・オーストラリア・中国 お求めは上記マ-クの 日東会加盟店で ホームページ www.nitto-kohki.co.jp ●お客様相談窓口(土・日・祝日を除く)  受付時間/AM8:30~PM5: 0120-210-216 15 ご注意 ●正しく安全にお使いいただくため、ご使用の前に必ず  「取扱説明書」または「注意書」をよくお読みください。 このカタログの記載内容は2016年4月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 16DA05- 1 64 5~6 58~59 40 φ23 34
