アルミダイカスト製品、機械加工部品のバリ取りに効果的！作業者に優しい低振動が魅力の空気式小型ヤスリ
「スーパーハンドライト SHL-40」は、小型整形用の空気式小型ヤスリです。
作業者の負荷を軽減し、作業効率UPに貢献する小型・軽量・低振動設計です。
作業にあった4種のヤスリ形状をラインアップしております。
【ヤスリのラインアップ】
1.丸型ヤスリLF-10
2.三角型ヤスリLF-11
3.甲丸型ヤスリLF-12
4.平型ヤスリLF-13
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
関連メディア
このカタログについて
| ドキュメント名 | 空気式小型ヤスリ「スーパーハンドライト SHL-40」 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 776.6Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

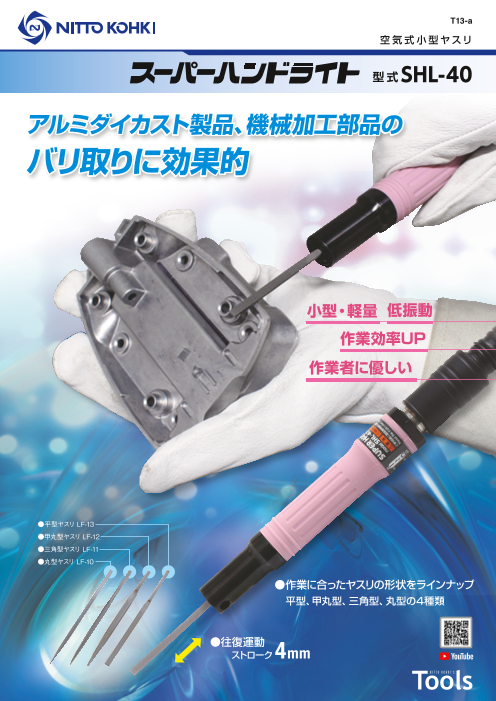

Page1
T13
空気式小型ヤスリ
スーパーハンドライト 型式SHL-40
アルミダイカスト製品、機械加工部品の
バリ取りに効果的
小型・軽量 低振動
作業効率UP
作業者に優しい
●平型ヤスリ LF-13
●甲丸型ヤスリ LF-12
●三角型ヤスリ LF-11
●丸型ヤスリ LF-10
●作業に合ったヤスリの形状をラインナップ
平型、甲丸型、三角型、丸型の4種類
●往復運動
ストローク 4mm
Page2
アルミダイカスト製品や機械加工部品のバリ取りに効果的です。
小型、軽量、低振動でグリップ径が細いため、長時間のバリ取り作業も可能です。
仕 様 外観寸法図
型 式 SHL-40 (mm)
使用圧力 MPa(kgf/cm2) 0.6 (6) (179)
空気消費量 m3/min 0.07
無負荷ストローク数 min-1 9,000
無負荷ストローク長 mm 4
取付最大軸径 mm φ3
本体質量 kg 0.37
標準付属品 ●平型ヤスリ LF-13 :1本
●六角棒スパナ2mm :1本
別 売 品 寸法図 (mm) 商品コード 商 品 名 販売単位 適用機種
80
55 63681 丸型ヤスリ LF-10 1袋（3本入）
Ø3.2
55 15
63683 三角型ヤスリ LF-11 1袋（3本入）
80
SHL-40
2 55 15
63682 甲丸型ヤスリ LF-12 1袋（3本入）80
80 25
63680 平型ヤスリ LF-13 1袋（3本入）
45
登録販売店
本社・研究所／東日本支社 ISO 9001
〒146-8555 東京都大田区仲池上2-9-4 Te：l 03-3755-1111（大代表） ISO 14001
西日本支社 JQA-2025
日東会会員章
お求めは上記マ－クの 〒537-0001 大阪府大阪市東成区深江北2-10-10 Te：l 06-6973-5501（代表） JQA-EM4057
本社/研究所
日東会加盟店で 中日本支社
〒465-0092 愛知県名古屋市名東区社台3-173-2 Te：l 052-726-9041（代表）
支 店： 札幌／仙台／新潟／松本／北関東／東京第一／東京第二／静岡／浜松／三河／名古屋／
北陸／京都／大阪第一／大阪第二／高松／岡山／広島／福岡
海外拠点： アメリカ／ドイツ／イギリス／タイ／インド／シンガポ－ル／インドネシア／オーストラリア／中国
●お客様相談窓口（土・日・祝日を除く）
ホームページ www.nitto-kohki.co.jp 受付時間 AM8:30～PM5:15
0120-210-216
ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」または「注意書」をよくお読みください。
このカタログの記載内容は2022年4月現在のものです。
改良のため予告なしに変更する場合がありますのでご了承ください。 22D-PDF
5
3.5
4.5 1.6
Ø21
Ø17.4
Ø3 Ø3 Ø3 Ø3
Ø24.5
6.5
Ø23.5
