新製品!握りやすい細身グリップと約500gの軽量設計で作業負担軽減に貢献
ジェットタガネは先端の硬鋼線ニードルを往復運動させて、対象物の表面を叩く工具です。
空気式高速多針タガネ「ジェットタガネ JT-10」はこれまでにない最小・最軽量型で
作業負担を軽減します。
工具不要の流量調整機能を備え、ワークに傷をつけたくない繊細な塗装はがし
ダイカストのバリ取り、溶接スケール除去の作業を可能にしました。
【特長】
1.超軽量かつ防振手袋をしていても握りやすい細型モデル
2.シリーズ初の流量調整つまみ搭載
3.細かい作業に適したφ1.6mmのニードル
4.工具不要なニードル交換
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
関連メディア
このカタログについて
ドキュメント名 | 空気式高速多針タガネ「ジェットタガネ JT-10」 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 4.1Mb |
登録カテゴリ | |
取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

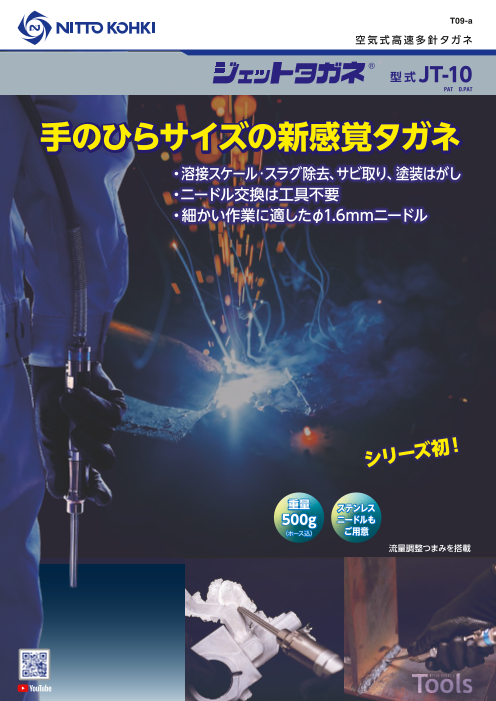

Page1
T09-a
空気式高速多針タガネ
型式JT-10
PAT D.PAT
手のひらサイズの新感覚タガネ
・溶接スケール·スラグ除去、サビ取り、塗装はがし
・ニードル交換は工具不要
・細かい作業に適したφ1.6mmニードル
シリーズ初!
重量 ステンレス
500g ニードルも
(ホース込) ご用意
流量調整つまみを搭載
Page2
空気式高速多針タガネ
®
工具不要のニードル交換
ニードルサポータ
セフティバンド
ロックリング
セフティバンドの折り曲げ部を押さえながら
ロックリングを緩め、ニードルサポータを 交換するニードルを、ニードルサポータに
取り出します。 セットします。 外した時と逆の手順で組み立てます。
手のひらサイズで
握りやすい細身グリップ 塗装はがし ダイカストのバリ取り 溶接スラグ除去
仕 様 外 観 寸 法 図
型 式 JT-10
使用空気圧力 MPa(kgf/cm2) 0.6 (6)
空気消費量 m3/min 0.10 (ストローク)6.5 (69) 161.3
打撃数 min-1 5500
針径と本数 φ1.6/本 7
針の標準長さ mm 120
本体質量 kg 0.5(エアホース含む)
標準付属品 •ニードルφ1.6×120mm:14本(内本体装着7本)
•給気ホース D Ass'y:1本 Rc1/8
ニードルφ1.6x120 (7本)
(単位:mm)
「ジェットタガネ」シリーズ 補 用 品
軽量タイプ 汎用タイプ
AJC-16 JC-16 JT-16/JT-16-02 JT-20 JEX-24
低振動タイプ 強力タイプ 強力・低振動タイプ 電動タイプ
50本入り 50本/25本入り
標準ニードル(鉄) ステンレスニードル
商品コード:70359 商品コード:80431(50本)
JEX-20 JEX-66 JEX-2800A EJC-32A 80823(25本)
登録販売店
本社・研究所/東日本支社 ISO 9001
〒146-8555 東京都大田区仲池上2-9-4 Te:l 03-3755-1111(大代表) ISO 14001
西日本支社 JQA-2025
日東会会員章
お求めは上記マ-クの 〒537-0001 大阪府大阪市東成区深江北2-10-10 Te:l 06-6973-5501(代表) JQA-EM4057
本社/研究所
日東会加盟店で 中日本支社
〒465-0092 愛知県名古屋市名東区社台3-173-2 Te:l 052-726-9041(代表)
支 店: 札幌/仙台/新潟/松本/北関東/東京第一/東京第二/静岡/浜松/三河/名古屋/
北陸/京都/大阪第一/大阪第二/高松/岡山/広島/福岡
海外拠点: アメリカ/ドイツ/イギリス/タイ/インド/シンガポ-ル/インドネシア/オーストラリア/中国
●お客様相談窓口(土・日・祝日を除く)
ホームページ www.nitto-kohki.co.jp 受付時間 AM8:30~PM5:15
0120-210-216
ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」または「注意書」をよくお読みください。
このカタログの記載内容は2022年9月現在のものです。
改良のため予告なしに変更する場合がありますのでご了承ください。 22IW10- 1
