クローザ機能が不要なドアに!耐久性が向上した空丁番でクローザ機能付きのヒンジとデザインの統一が可能です!
丁番型100シリーズ/200シリーズ空丁番は、クローザ機能がない丁番です。
親子ドアの子ドアやクローザ機能の不要なドアで、デザイン上ヒンジを合わせたい場合には
外観形状が同じ空丁番をご使用ください。
ベアリング構造により耐久性がUPしました!
※クローザ機能をお求めの場合は、同機種のスプリングヒンジ、
ダンパーヒンジをご使用ください。
【標準セット内容】
空ヒンジ
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
関連メディア
このカタログについて
ドキュメント名 | ドアクローザ「オートヒンジ」丁番型100/200シリーズ空丁番 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 884.3Kb |
取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

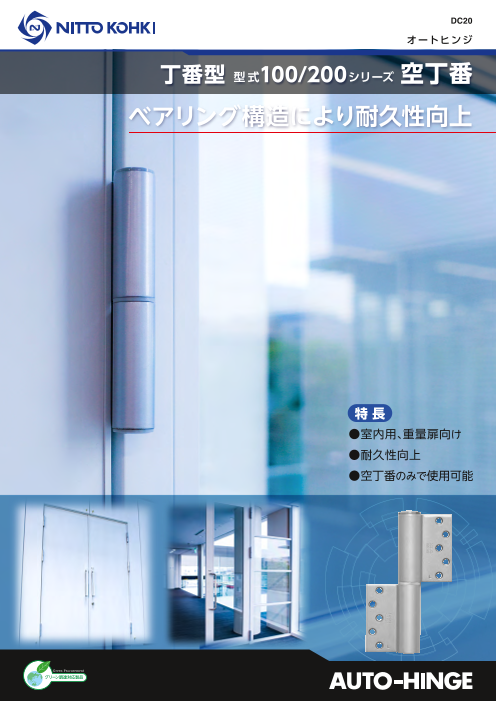

Page1
DC20
オートヒンジ
丁番型 型式100/200シリーズ 空丁番
ベアリング構造により耐久性向上
特 長
●室内用、重量扉向け
●耐久性向上
●空丁番のみで使用可能
グリーン調達対応製品
1
Page2
オートヒンジ 丁番型 100/200シリーズ 空丁番 機種仕様一覧表
品 名( 空丁番) 適用ドアサイズ(mm)
適用ドア 適用ドア質量 ストップ
(kg) 機構 ストップ角度 最大開扉角度 表面
右開き 左開き DW DH DT 色
110R 110L
木製・アルミ製・ シルバー/ブロンズ
軽量スチール製ドア ※ブラック
1
0 120R-T 120L-T 40以下
0
シ 900以下 30以上
リ
ー 130R 130L アルミ製・
ズ 軽量スチール製ドア
2100以下 ̶ ̶ 180°右または
左一方開き
140R-T 140L-T 鋼製ドア 60以下 シルバー
※ブロンズ
※ブラック
2
0 230R 230L 鋼製ドア
0
シ 1200以下 40以上 120以下
リ
ー 240R-T 240L-T 重量木製・アルミ製
ズ 鋼製ドア
※の色はオプションです。
空丁番の使用について ■使用例
●クローザ機能はありません。(クローザ機能をお
求めの場合は、同機種のスプリングヒンジ、ダ スプリングヒンジ
ンパーヒンジをご使用ください。) 空丁番 空丁番
●クローザ機能付きのヒンジとデザインを揃えた
い、親子ドアの子ドアやクローザ機能の不必要 親 子
なドアなどにご使用ください。 ド ド
ア ア
●スプリングヒンジ、ダンパーヒンジと共に3枚吊
にて使用する場合は、中央、もしくは最上段に
ご使用ください。 ダンパーヒンジ 空丁番 空丁番
●3枚吊にした場合でも適用ドア質量は変わりま
せん。必ず仕様の範囲内でご使用ください。 ●親子ドアの子ドアに ●クローザ機能が不必要なドアに
備考 スプリングヒンジ 空丁番 空丁番
●100シリーズ、200シリーズの空丁番は1枚の
梱包です。(スプリングヒンジ、ダンパーヒンジは
各1枚で1組) 空丁番 OR スプリングヒンジ 親子
ドド空丁番
●開き勝手は品名に右開きはR、左開きはLで表示 アア
されています。
●品名末尾に-Tがついている機種は、丁番羽根に ダンパーヒンジ ダンパーヒンジ 空丁番
取付用のタップ穴加工(M6)が施されていま
す。同機種でタップ穴加工なしの製品も製造い ●3枚吊で使用する場合に
たします。(例:タップ穴加工120R-T、タップ穴
加工なし120-R)
ドア左右開き勝手
左開き(L) 右開き(R)
