ドアクローザ「オートヒンジ」屋外ドア用丁番

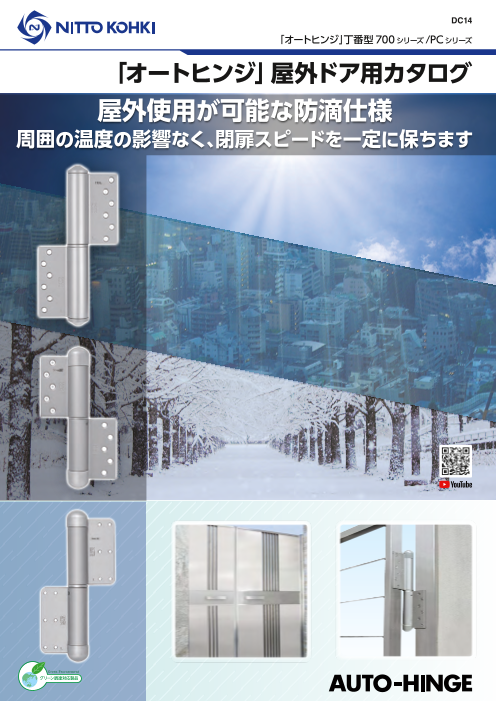

DC14 「オートヒンジ」丁番型700シリーズ/PCシリーズ 「オートヒンジ」屋外ドア用カタログ 屋外使用が可能な防滴仕様 周囲の温度の影響なく、閉扉スピードを一定に保ちます グリーン調達対応製品

７００シリーズ・PCシリーズ 屋外ドア用 ドアクローザ 注意事項 設計上の注意 　ドアクローザをドアに取り付ける際は、 右図のような寸法採りをしてください。 ■取付位置図 上部にスプリングヒンジを、下部にダン パーヒンジを取り付けてください。 約200mm 　ドアクローザ取付部分に強い力がかか りますので、適正な強度を保つため、補 強材を必ず使用してください。また、補 強材を直接躯体に固定してください。 ドア側羽根 　電気錠などと併用の場合は、ラッチン 枠側羽根 グ力が強いと閉じ切らない場合があり ますのでご確認ください。 スプリングヒンジ 　ドアの高さが1000mm未満等低い場 屋外使用が可能な防滴仕様 合は、ドアの吊下りの問題が生じる場 合がありますのでご相談ください。 　サウナ等、高温・多湿の場所では使用し ないでください。 屋外ドア用ヒンジ一覧 　ストップ機構は開き角度制限付きでは ありません。 品 名 適用ドアサイズ（mm） 適用ドア 適用ドア質量 ストップ （kg） 機構 ストップ角度 最大開扉角度 表 面 色 頁 右開き 左開き W H D 7 733R 733L ̶ ̶ ダンパーヒンジ 0 0 733SR 733SL アルミ製・ ○ 85°および150° ステン ドア側羽根 シ空 ステンレス製・ 40以上 120以下 ※ブラック P.4 リ丁 ̶ ̶ ※ブロンズ ー 730R 730L 鋼製ドア ズ番 枠側羽根 113R-PC 113L-PC 木製・アルミ製・ ̶ ̶ 113SR-PC 113SL-PC 軽量スチール製ドア ○ 85°および150° P.6 133R-PC 133L-PC 40以下 アルミ製・ 900以下 ̶ ̶ ※本図は木製左開きドアの場合です。 1 133SR-PC 133SL-PC 軽量スチール製ドア 0 ○ 85°および150° P.7 0 143R-T-PC 143L-T-PC ̶ ̶ P 鋼製ドア P.8 C 143SR-T-PC 143SL-T-PC 30以上 60以下 ○ 85°および150° シ 2100以下 180°右または リ 110R-PC 110L-PC 木製・アルミ製・ 左一方開き P.6 ー空 軽量スチール製ドア ズ丁 40以下 130R-PC 130L-PC アルミ製・ ̶ ̶ シルバー ■取り扱い上の注意 番 軽量スチール製ドア ※ブラック P.7 ※ブロンズ 140R-T-PC 140L-T-PC 鋼製ドア 60以下 P.8 2 234R-PC 234L-PC 重量木製・アルミ製・ ̶ ̶ このような取り扱いはしないでください。 0 234SR-PC 234SL-PC 鋼製ドア ○ 85°および150° P.9 0 P 244R-T-PC 244L-T-PC ̶ ̶ P.10 ●本体単体時にプリセットネジをゆるめな C 鋼製ドア 244SR-T-PC 244SL-T-PC 1200以下 40以上 120以下 ○ 85°および150° シ いでください。 リ空 230R-PC 230L-PC 重量木製・アルミ製・ ー P.9 ズ丁 鋼製ドア ●手で無理にドアを閉じないでください。 ̶ ̶ 番 240R-T-PC 240L-T-PC 鋼製ドア P.10 ●丁番の羽根を曲げたり、風の強い場所 ドア枠とヒンジの ※印の色はオプションです。 でのご使用は避けてください。 180°以上開く 羽根が平行でない 溶接で取り付ける ●丁番型PCシリーズは、浴室・サウナ室な 180°以上開扉すると、スプリング機構 ど高温・多湿の場所でのご使用は避けて が故障し開閉に支障をきたしますので、 適用ドア早見図表 ●各品名とも（空丁番を除く）スプリングヒンジ1本と ください。 必ず戸当りを戸先側に設けてください。 　ダンパーヒンジ1本の組合せです。 ●開き勝手は品名中右開きはR、左開きはLで表示されています。 ●丁番型700シリーズは、サウナ室など高 500 1000 ●品名中のSは、ストップ付（ストップ機構内蔵）を示します。 温室でのご使用は避けてください。 3000 3000 ●空丁番は1枚の梱包です。 枠 ドア 200PC 型 取扱い方法 （ドア質量：120kg） ドア左右開き勝手 ●ドアを吊込むまで付属のスプリング防 2500 2500 水カバーをつけておいてください。 ド 2000 2000 ●万一故障した場合はスプリングピン（セ ア ットピン）を抜き、閉じスピードが一番速 プリセットネジ 高 くなるように速度調整ネジをまわせば さ 1500 733型 1500 （ドア質量120kg） (mm) 左開き(L) 右開き(R) 普通の丁番と同様に使用できます。 ヒンジを強打する 1000 100PC 型 1000 113, 133PC型 スプリングピンを打込後、必ずプリ （ドア質量：40kg） 143PC型 セットネジをゆるめて使用願いま 500 （ドア質量：60kg） 500 す。ゆるめないと完全に閉扉しませ ん。また、そのまま使用しますとプ リセットネジがゆるまなくなり使用 0 500 1000 0 できなくなる場合があります。 ドア 幅 (mm) 1 2

７００シリーズ・PCシリーズ 屋外ドア用 ドアクローザ 注意事項 設計上の注意 　ドアクローザをドアに取り付ける際は、 右図のような寸法採りをしてください。 ■取付位置図 上部にスプリングヒンジを、下部にダン パーヒンジを取り付けてください。 約200mm 　ドアクローザ取付部分に強い力がかか りますので、適正な強度を保つため、補 強材を必ず使用してください。また、補 強材を直接躯体に固定してください。 ドア側羽根 　電気錠などと併用の場合は、ラッチン 枠側羽根 グ力が強いと閉じ切らない場合があり ますのでご確認ください。 スプリングヒンジ 　ドアの高さが1000mm未満等低い場 屋外使用が可能な防滴仕様 合は、ドアの吊下りの問題が生じる場 合がありますのでご相談ください。 　サウナ等、高温・多湿の場所では使用し ないでください。 屋外ドア用ヒンジ一覧 　ストップ機構は開き角度制限付きでは ありません。 品 名 適用ドアサイズ（mm） 適用ドア 適用ドア質量 ストップ （kg） 機構 ストップ角度 最大開扉角度 表 面 色 頁 右開き 左開き W H D 7 733R 733L ̶ ̶ ダンパーヒンジ 0 0 733SR 733SL アルミ製・ ○ 85°および150° ステン ドア側羽根 シ空 ステンレス製・ 40以上 120以下 ※ブラック P.4 リ丁 ̶ ̶ ※ブロンズ ー 730R 730L 鋼製ドア ズ番 枠側羽根 113R-PC 113L-PC 木製・アルミ製・ ̶ ̶ 113SR-PC 113SL-PC 軽量スチール製ドア ○ 85°および150° P.6 133R-PC 133L-PC 40以下 アルミ製・ 900以下 ̶ ̶ ※本図は木製左開きドアの場合です。 1 133SR-PC 133SL-PC 軽量スチール製ドア 0 ○ 85°および150° P.7 0 143R-T-PC 143L-T-PC ̶ ̶ P 鋼製ドア P.8 C 143SR-T-PC 143SL-T-PC 30以上 60以下 ○ 85°および150° シ 2100以下 180°右または リ 110R-PC 110L-PC 木製・アルミ製・ 左一方開き P.6 ー空 軽量スチール製ドア ズ丁 40以下 130R-PC 130L-PC アルミ製・ ̶ ̶ シルバー ■取り扱い上の注意 番 軽量スチール製ドア ※ブラック P.7 ※ブロンズ 140R-T-PC 140L-T-PC 鋼製ドア 60以下 P.8 2 234R-PC 234L-PC 重量木製・アルミ製・ ̶ ̶ このような取り扱いはしないでください。 0 234SR-PC 234SL-PC 鋼製ドア ○ 85°および150° P.9 0 P 244R-T-PC 244L-T-PC ̶ ̶ P.10 ●本体単体時にプリセットネジをゆるめな C 鋼製ドア 244SR-T-PC 244SL-T-PC 1200以下 40以上 120以下 ○ 85°および150° シ いでください。 リ空 230R-PC 230L-PC 重量木製・アルミ製・ ー P.9 ズ丁 鋼製ドア ●手で無理にドアを閉じないでください。 ̶ ̶ 番 240R-T-PC 240L-T-PC 鋼製ドア P.10 ●丁番の羽根を曲げたり、風の強い場所 ドア枠とヒンジの ※印の色はオプションです。 でのご使用は避けてください。 180°以上開く 羽根が平行でない 溶接で取り付ける ●丁番型PCシリーズは、浴室・サウナ室な 180°以上開扉すると、スプリング機構 ど高温・多湿の場所でのご使用は避けて が故障し開閉に支障をきたしますので、 適用ドア早見図表 ●各品名とも（空丁番を除く）スプリングヒンジ1本と ください。 必ず戸当りを戸先側に設けてください。 　ダンパーヒンジ1本の組合せです。 ●開き勝手は品名中右開きはR、左開きはLで表示されています。 ●丁番型700シリーズは、サウナ室など高 500 1000 ●品名中のSは、ストップ付（ストップ機構内蔵）を示します。 温室でのご使用は避けてください。 3000 3000 ●空丁番は1枚の梱包です。 枠 ドア 200PC 型 取扱い方法 （ドア質量：120kg） ドア左右開き勝手 ●ドアを吊込むまで付属のスプリング防 2500 2500 水カバーをつけておいてください。 ド 2000 2000 ●万一故障した場合はスプリングピン（セ ア ットピン）を抜き、閉じスピードが一番速 プリセットネジ 高 くなるように速度調整ネジをまわせば さ 1500 733型 1500 （ドア質量120kg） (mm) 左開き(L) 右開き(R) 普通の丁番と同様に使用できます。 ヒンジを強打する 1000 100PC 型 1000 113, 133PC型 スプリングピンを打込後、必ずプリ （ドア質量：40kg） 143PC型 セットネジをゆるめて使用願いま 500 （ドア質量：60kg） 500 す。ゆるめないと完全に閉扉しませ ん。また、そのまま使用しますとプ リセットネジがゆるまなくなり使用 0 500 1000 0 できなくなる場合があります。 ドア 幅 (mm) 1 2

７００シリーズ 700シリーズ　733型 外形寸法図/取付図 特殊シールとステンレス材採用！ 屋外・浴室ドア用 アルミ製・ステンレス製・鋼製ドア用 品　　名 適用ドアサイズ (mm) 浴室や海岸沿いなど用途がグ～ンと広がりました。 適用ドア ストップ ストップ 最大開扉 W H D 質量(kg) 機　構 角　度 角　　度 表面色 右開き 左開き エクステリア・インテリア製品と調和し、イメージを美しく引き立てます。 733R 733L なし なし 733SR 733SL 900以下 2100以下 40以上 120以下 あり 85°および150°180°右または ステン ■シンプルなデザイン 左一方開き ※ブラック 空 ※ブロンズ 丁 なし 丁番がドアクローザを兼ねているので、ドアの外観がきれいに仕上がり、 番 730R 730L なし シンプルで美しいデザインはあらゆるドアにマッチします。 ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 　各１枚で１組です。(空丁番を除く) ■外形寸法図 ■広い使用範囲 左開き用 右開き用 丁番型の用途を更に広げ、浴室や海岸沿いなどの環境でもご利用いただけます。 ●スプリングヒンジ ●スプリングヒンジ 65 65 ■ステンレス材の採用により、高耐食性を実現 ＰＣシリーズに対し、耐食性が約3倍。（塩水噴霧試験500時間以上） ■特殊シ－ル構造により、耐結露を実現 φ34.5 プリセットネジ ■特殊表面処理により、高寿命を実現 12-φ7穴、サラモミ径φ10.5 ＰＣシリーズに対し、耐久性が約2倍。 L R ■ストップメカニズム内蔵 85°および150°の位置でドアが自閉停止するストップメカニズムを内蔵しています。 9.5 ※ストップ機構は開き角度制限付きではありません。 19 ■簡単な閉じ速度調整 扉閉スピードは、マイナスドライバ1本で簡単に設定・変更できます。 L R ■閉扉スピードの調整は不要 9.5 19 温度センサ付アクチュエータを内蔵し、最初の閉扉スピード（任意）設定のみで、 周囲の温度の影響なく扉閉スピードを一定に保ちます。 ■取付けが簡単 ●ダンパーヒンジ ●ダンパーヒンジ 取付けは普通の丁番とまったく同じ。手間がかからず簡単です。 65 65 ■エクステリア製品のステンレス化に対応 φ34.5 ■スプリングヒンジ ■ダンパーヒンジ 備 考 12-φ7穴、サラモミ径φ10.5 （自閉機構・ストップ機構内蔵） （温度補正機能付き閉じ速度制御機構内蔵） ❶ 表面処理は、ステンレス材にアクリ ステンレス材の採用 ステンレス材の採用 ル樹脂焼付塗装となります。 L R ❷ ドア、枠とも羽根取付部分には、補 キャップ シ－ル構造 キャップ シ－ル構造 強材として厚さ3 . 2mm、長さ 9.5 ※注記 300mm以上の鋼板を必ずご使用 温度補正機能付のため、 特殊防錆メッキ処理 ください。また、補強材を直接躯体 19 出荷時は羽根間に隙間が 温度センサー内蔵 約10mmあります。 に固定してください。 取付は4mmになるように ❸ 取付専用ネジとして、サラネジ してください。 特殊防錆メッキ処理 ステンレス材の採用 M5×16L（P=O.8）が付属となり L R ます。 ❹ 戸先のチリは、必ず5mm以上お取 9.5 特殊ゴムシ－ル採用 シール構造 りください。 19 ❺ 180°以上開かないように、戸当り を必ず設けてください。戸当りは、 L L 戸先側が当る様設置してください。 ❻ サウナ室へのご使用は避けてくだ ■取付図 20以上 4 φ3 .5 φ34 20以上 .5 さい。 ステンレス材の採用 ❼ ご使用の際は、注意事項P2をよく お読みください。 クラッチ機構部 2重シリンダー構造 特殊防錆メッキ処理 ドア左右開き勝手 とろカバー とろカバー L L バックラッシュ低減機構 1 4 ステンレス材の採用 セット軸 シ－ル構造 4 1 ステンレス材の採用 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 セット方法については、総合カタログをご参照ください。 （単位: mm） ●各機種共スプリングヒンジとダンパーヒンジ各１枚が１組になっています。 ●本図は、700シリーズの構造を示します。 3 4 (11) 19 19 19 19 19 9 (11) 19 19 19 19 19 9 65 9 19 19 19 19 19 (11) 9 19 19 19 19 19 (11) 13 115 115 13 13 115 115 13 4 4 65

７００シリーズ 700シリーズ　733型 外形寸法図/取付図 特殊シールとステンレス材採用！ 屋外・浴室ドア用 アルミ製・ステンレス製・鋼製ドア用 品　　名 適用ドアサイズ (mm) 浴室や海岸沿いなど用途がグ～ンと広がりました。 適用ドア ストップ ストップ 最大開扉 W H D 質量(kg) 機　構 角　度 角　　度 表面色 右開き 左開き エクステリア・インテリア製品と調和し、イメージを美しく引き立てます。 733R 733L なし なし 733SR 733SL 900以下 2100以下 40以上 120以下 あり 85°および150°180°右または ステン ■シンプルなデザイン 左一方開き ※ブラック 空 ※ブロンズ 丁 なし 丁番がドアクローザを兼ねているので、ドアの外観がきれいに仕上がり、 番 730R 730L なし シンプルで美しいデザインはあらゆるドアにマッチします。 ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 　各１枚で１組です。(空丁番を除く) ■外形寸法図 ■広い使用範囲 左開き用 右開き用 丁番型の用途を更に広げ、浴室や海岸沿いなどの環境でもご利用いただけます。 ●スプリングヒンジ ●スプリングヒンジ 65 65 ■ステンレス材の採用により、高耐食性を実現 ＰＣシリーズに対し、耐食性が約3倍。（塩水噴霧試験500時間以上） ■特殊シ－ル構造により、耐結露を実現 φ34.5 プリセットネジ ■特殊表面処理により、高寿命を実現 12-φ7穴、サラモミ径φ10.5 ＰＣシリーズに対し、耐久性が約2倍。 L R ■ストップメカニズム内蔵 85°および150°の位置でドアが自閉停止するストップメカニズムを内蔵しています。 9.5 ※ストップ機構は開き角度制限付きではありません。 19 ■簡単な閉じ速度調整 扉閉スピードは、マイナスドライバ1本で簡単に設定・変更できます。 L R ■閉扉スピードの調整は不要 9.5 19 温度センサ付アクチュエータを内蔵し、最初の閉扉スピード（任意）設定のみで、 周囲の温度の影響なく扉閉スピードを一定に保ちます。 ■取付けが簡単 ●ダンパーヒンジ ●ダンパーヒンジ 取付けは普通の丁番とまったく同じ。手間がかからず簡単です。 65 65 ■エクステリア製品のステンレス化に対応 φ34.5 ■スプリングヒンジ ■ダンパーヒンジ 備 考 12-φ7穴、サラモミ径φ10.5 （自閉機構・ストップ機構内蔵） （温度補正機能付き閉じ速度制御機構内蔵） ❶ 表面処理は、ステンレス材にアクリ ステンレス材の採用 ステンレス材の採用 ル樹脂焼付塗装となります。 L R ❷ ドア、枠とも羽根取付部分には、補 キャップ シ－ル構造 キャップ シ－ル構造 強材として厚さ3 . 2mm、長さ 9.5 ※注記 300mm以上の鋼板を必ずご使用 温度補正機能付のため、 特殊防錆メッキ処理 ください。また、補強材を直接躯体 19 出荷時は羽根間に隙間が 温度センサー内蔵 約10mmあります。 に固定してください。 取付は4mmになるように ❸ 取付専用ネジとして、サラネジ してください。 特殊防錆メッキ処理 ステンレス材の採用 M5×16L（P=O.8）が付属となり L R ます。 ❹ 戸先のチリは、必ず5mm以上お取 9.5 特殊ゴムシ－ル採用 シール構造 りください。 19 ❺ 180°以上開かないように、戸当り を必ず設けてください。戸当りは、 L L 戸先側が当る様設置してください。 ❻ サウナ室へのご使用は避けてくだ ■取付図 20以上 4 φ3 .5 φ34 20以上 .5 さい。 ステンレス材の採用 ❼ ご使用の際は、注意事項P2をよく お読みください。 クラッチ機構部 2重シリンダー構造 特殊防錆メッキ処理 ドア左右開き勝手 とろカバー とろカバー L L バックラッシュ低減機構 1 4 ステンレス材の採用 セット軸 シ－ル構造 4 1 ステンレス材の採用 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 セット方法については、総合カタログをご参照ください。 （単位: mm） ●各機種共スプリングヒンジとダンパーヒンジ各１枚が１組になっています。 ●本図は、700シリーズの構造を示します。 3 4 (11) 19 19 19 19 19 9 (11) 19 19 19 19 19 9 65 9 19 19 19 19 19 (11) 9 19 19 19 19 19 (11) 13 115 115 13 13 115 115 13 4 4 65

PCシリーズ 100PCシリーズ　113-PC型 外形寸法図/取付図 いつでも一定の閉扉スピード！ 屋外ドア用 木製・アルミ製・軽量スチール製ドア用 スリムなボディにさまざまな機能（　自動　温度　補正 機 能防滴仕様 ）を満載しました。 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 右開き 左開き W H D 質量(kg) 機　構 角　度 角　　度 表面色 玄関をはじめ、屋外ドアの美しさを演出します。 113R-PC 113L-PC なし なし 113SR-PC 9 2100以下 30以上 40以下 あり 85°および150°180°右または シルバー 113SL-PC 00以下 左一方開き ※ブラック 空 ※ブロンズ ■シンプルなデザイン 丁 番 110R-PC 110L-PC なし なし 丁番がドアクローザを兼ねているので、ドアの外観がきれいに仕上がり、 ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 シンプルで美しいデザインはあらゆるドアにマッチします。 　各１枚で１組です。(空丁番を除く) ■外形寸法図 ■屋外使用が可能な防滴仕様 左開き用 右開き用 防滴仕様で外気にふれる玄関ドアや直雨を受ける門扉にご利用いただけます。 ●スプリングヒンジ 10-φ7ビス穴、 サラモミ径φ10.5 ●スプリングヒンジ 60 60 ■閉扉スピードの調整は不要 温度センサ付アクチュエータを内蔵したPCシリーズは、 最初の閉扉スピード（任意）設定のみで、周囲温度に影響なく扉閉スピードを一定に保ちます。 ■簡単な閉扉スピード設定 プリセットネジ φ32 扉閉スピードは、マイナスドライバ1本で簡単に設定・変更できます。 19 9.5 ■取り付け・取り扱いも簡単 L Ｒ 9.5 当社標準の「オートヒンジ」丁番型100及び200シリーズと全く同じです。 19 ■ストップメカニズム内蔵 85°および150°の位置でドアが自閉停止するストップメカニズムを内蔵しています。 ※ストップ機構は開き角度制限付きではありません。 L Ｒ 10-φ7ビス穴、 ■スプリングヒンジ ■ダンパーヒンジ ●ダンパーヒンジ サラモミ径φ10.5 ●ダンパーヒンジ 60 60 （自閉機構・ストップ機構内蔵） （温度補正機能付き閉じ速度制御機構内蔵） 被せキャップの採用 （ポリエチレン） 被せキャップの採用 備 考 φ32 19 特殊防錆メッキ処理 ❶ 表面処理は、アクリル樹脂焼付塗装 9.5 L Ｒ となります。 ❷ ドア、枠とも羽根取付部分の材質は 9.5 温度センサ－内蔵 ラワン以上の堅木、または補強材と 19 ※注記 して厚さ2.3mm、長さ300mm以 温度補正機能付のため、 上の鋼板を必ずご使用ください。ま 出荷時は羽根間に隙間が 2重コ－ティング塗装 約10mmあります。 L 2重コ－ティング塗装 た、補強材は直接躯体に固定してく L 取付は3mmになるように ださい。 L してください。 Ｒ 2重コ－ティング塗装 ❸ 付属の取付専用タッピンネジは長さ 2重コ－ティング塗装 25mmです。枠の厚さを25mm以 上にしてください。 ❹ 戸先のチリは、必ず5mm以上お取 りください。 ■取付図 19以上 19以上 ❺ 180°以上開かないように戸当りを 特殊防錆メッキ処理 必ず設けて下さい。戸当りは戸先側 が当る様設置してください。 ❻ サウナ室へのご使用は避けてくだ L L さい。 バックラッシュ低減機構 ❼ ご使用の際は、注意事項P2をよく お読みください。 ●各機種共スプリングヒンジとダンパーヒンジ各１枚が１組になっています。 ドア左右開き勝手 タッピンネジ タッピンネジ φ5x25 (SUS) φ5x25 (SUS) ●本図は、PCシリーズの構造を示します。 4 4 4 4 1.6 1.6 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 セット方法については、総合カタログをご参照ください。 （単位: mm） 5 6 (9.5) 19 19 19 19 9.5 (9.5) 19 19 19 19 9.5 60 9.5 19 19 19 19 (9.5) 9.5 19 19 19 19 (9.5) 15 95 3 95 15 15 95 3 95 15 223 223 60 φ35 φ35

PCシリーズ 100PCシリーズ　113-PC型 外形寸法図/取付図 いつでも一定の閉扉スピード！ 屋外ドア用 木製・アルミ製・軽量スチール製ドア用 スリムなボディにさまざまな機能（　自動　温度　補正 機 能防滴仕様 ）を満載しました。 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 右開き 左開き W H D 質量(kg) 機　構 角　度 角　　度 表面色 玄関をはじめ、屋外ドアの美しさを演出します。 113R-PC 113L-PC なし なし 113SR-PC 9 2100以下 30以上 40以下 あり 85°および150°180°右または シルバー 113SL-PC 00以下 左一方開き ※ブラック 空 ※ブロンズ ■シンプルなデザイン 丁 番 110R-PC 110L-PC なし なし 丁番がドアクローザを兼ねているので、ドアの外観がきれいに仕上がり、 ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 シンプルで美しいデザインはあらゆるドアにマッチします。 　各１枚で１組です。(空丁番を除く) ■外形寸法図 ■屋外使用が可能な防滴仕様 左開き用 右開き用 防滴仕様で外気にふれる玄関ドアや直雨を受ける門扉にご利用いただけます。 ●スプリングヒンジ 10-φ7ビス穴、 サラモミ径φ10.5 ●スプリングヒンジ 60 60 ■閉扉スピードの調整は不要 温度センサ付アクチュエータを内蔵したPCシリーズは、 最初の閉扉スピード（任意）設定のみで、周囲温度に影響なく扉閉スピードを一定に保ちます。 ■簡単な閉扉スピード設定 プリセットネジ φ32 扉閉スピードは、マイナスドライバ1本で簡単に設定・変更できます。 19 9.5 ■取り付け・取り扱いも簡単 L Ｒ 9.5 当社標準の「オートヒンジ」丁番型100及び200シリーズと全く同じです。 19 ■ストップメカニズム内蔵 85°および150°の位置でドアが自閉停止するストップメカニズムを内蔵しています。 ※ストップ機構は開き角度制限付きではありません。 L Ｒ 10-φ7ビス穴、 ■スプリングヒンジ ■ダンパーヒンジ ●ダンパーヒンジ サラモミ径φ10.5 ●ダンパーヒンジ 60 60 （自閉機構・ストップ機構内蔵） （温度補正機能付き閉じ速度制御機構内蔵） 被せキャップの採用 （ポリエチレン） 被せキャップの採用 備 考 φ32 19 特殊防錆メッキ処理 ❶ 表面処理は、アクリル樹脂焼付塗装 9.5 L Ｒ となります。 ❷ ドア、枠とも羽根取付部分の材質は 9.5 温度センサ－内蔵 ラワン以上の堅木、または補強材と 19 ※注記 して厚さ2.3mm、長さ300mm以 温度補正機能付のため、 上の鋼板を必ずご使用ください。ま 出荷時は羽根間に隙間が 2重コ－ティング塗装 約10mmあります。 L 2重コ－ティング塗装 た、補強材は直接躯体に固定してく L 取付は3mmになるように ださい。 L してください。 Ｒ 2重コ－ティング塗装 ❸ 付属の取付専用タッピンネジは長さ 2重コ－ティング塗装 25mmです。枠の厚さを25mm以 上にしてください。 ❹ 戸先のチリは、必ず5mm以上お取 りください。 ■取付図 19以上 19以上 ❺ 180°以上開かないように戸当りを 特殊防錆メッキ処理 必ず設けて下さい。戸当りは戸先側 が当る様設置してください。 ❻ サウナ室へのご使用は避けてくだ L L さい。 バックラッシュ低減機構 ❼ ご使用の際は、注意事項P2をよく お読みください。 ●各機種共スプリングヒンジとダンパーヒンジ各１枚が１組になっています。 ドア左右開き勝手 タッピンネジ タッピンネジ φ5x25 (SUS) φ5x25 (SUS) ●本図は、PCシリーズの構造を示します。 4 4 4 4 1.6 1.6 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 セット方法については、総合カタログをご参照ください。 （単位: mm） 5 6 (9.5) 19 19 19 19 9.5 (9.5) 19 19 19 19 9.5 60 9.5 19 19 19 19 (9.5) 9.5 19 19 19 19 (9.5) 15 95 3 95 15 15 95 3 95 15 223 223 60 φ35 φ35

100PCシリーズ　133-PC型 外形寸法図/取付図 100PCシリーズ　143-T-PC型 外形寸法図/取付図 屋外ドア用 アルミ製・軽量スチール製・パーティションドア用 屋外ドア用 鋼製ドア用 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 右開き 左開き W H D 質量(kg) 機　構 角　度 角　　度 表面色 W H D 質量(kg) 機　構 角　度 角　　度 表面色 右開き 左開き 133R-PC 133L-PC なし なし 143R-T-PC 143L-T-PC なし なし 133SR-PC 133SL-PC 900以下 2100以下 30以上 40以下 あり 85°および150°180°右または シルバー 左一方開き ※ブラック 143SR-T-PC 143SL-T-PC 900以下 2100以下 30以上 60以下 あり 85°および150°180°右または シルバー 左一方開き ※ブラック 空 ※ブロンズ ※ブロンズ 丁 な な 番 130R-PC 130L-PC し し 空 丁番 140R-T-PC 140L-T-PC なし なし ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 　各１枚で１組です。(空丁番を除く) 　各１枚で１組です。(空丁番を除く) ■外形寸法図 ■外形寸法図 左開き用 右開き用 左開き用 右開き用 ●スプリングヒンジ 10-φ7ビス穴、 ●スプリングヒンジ ●スプリングヒンジ ●スプリングヒンジ サラモミ径φ10.5 60 60 60 60 プリセットネジ φ プリセットネジ 32 φ32 10-M6×1タップ穴 19 19 9.5 9.5 L Ｒ L Ｒ 9.5 9.5 19 19 L Ｒ L Ｒ 10-φ7ビス穴、 ●ダンパーヒンジ ●ダンパーヒンジ ●ダンパーヒンジ サラモミ径φ10.5 ●ダンパーヒンジ 60 60 60 60 備 考 ❶ 表面処理は、アクリル樹脂焼付塗装 φ32 備 考 φ32 となります。 10-M6×1タップ穴 ❷ 本製品は、枠・ドア側羽根にタップ穴 19 ❶ 表面処理は、アクリル樹脂焼付塗装 19 を設けたものです。M6ネジ5本取 9.5 9.5 L Ｒ となります。 L Ｒ 付が標準です。 9.5 ❷ 羽根取付部分にはドア、枠とも補強 9.5 ❸ 羽根取付部分には補強材として「ヒ 19 材として厚さ2.3mm、長さ300mm 19 ンジのチリに合わせて羽根が平行に ※注記 以上の鋼板を必ずご使用ください。 ※注記 なる様に」枠・ドア側に厚さ3.2ｍｍ 温度補正機能付のため、 温度補正機能付のため、 また、補強材は直接躯体に固定して 以上、長さ300mm以上の鋼板で 出荷時は羽根間に隙間が 出荷時は羽根間に隙間が 約10mmあります。 ください。 約10mmあります。 確実に固定してください。また、補強 取付は3mmになるように ❸ 取付専用ネジとして、サラ小ネジ 取付は3mmになるように 材を直接躯体に固定してください。 L してください。 Ｒ M5×16L（P=0.8）付属となります。 L してください。 Ｒ ❹ 戸先のチリは必ず5mm以上お取り ❹ 戸先のチリは、必ず5mm以上お取り ください。 ください。 ❺ 180°以上開かないように、戸当りを ❺ 180°以上開かないように、戸当りを 必ず設けてください。戸当りは、戸先 側が当る様設置してください。 ■取付図 19以上 19以上 必ず設けてください。戸当りは戸先 側が当る様設置してください。 ■取付図 19以上 19以上 ❻ 取付ネジ（M6）は付属されませんの ❻ サウナ室へのご使用は避けてくだ でご用意ください。 φ35 φ35 さい。 ❼ サウナ室へのご使用は避けてくだ ❼ ご使用の際は、注意事項P2をよく さい。 お読みください。 ❽ ご使用の際は、注意事項P2をよく お読みください。 とろカバー とろカバー ドア左右開き勝手 サラネジ サラネジ ドア左右開き勝手 とろカバー φ5x16 (SUS) φ5x16 (SUS) とろカバー 1 4 4 1 5 5 4 15 4 4 15 4 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 セット方法については、総合カタログをご参照ください。 （単位: mm） セット方法については、総合カタログをご参照ください。 （単位: mm） 7 8 (9.5) 19 19 19 19 9.5 (9.5) 19 19 19 19 9.5 60 9.5 19 19 19 19 (9.5) 9.5 19 19 19 19 (9.5) 15 95 3 95 15 15 95 3 95 15 223 223 60 φ35 (9.5) 19 19 19 19 9.5 (9.5) 19 19 19 19 9.5 60 9.5 19 19 19 19 (9.5) 9.5 19 19 19 19 (9.5) 15 95 3 95 15 15 95 3 95 15 223 223 60 φ35

100PCシリーズ　133-PC型 外形寸法図/取付図 100PCシリーズ　143-T-PC型 外形寸法図/取付図 屋外ドア用 アルミ製・軽量スチール製・パーティションドア用 屋外ドア用 鋼製ドア用 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 右開き 左開き W H D 質量(kg) 機　構 角　度 角　　度 表面色 W H D 質量(kg) 機　構 角　度 角　　度 表面色 右開き 左開き 133R-PC 133L-PC なし なし 143R-T-PC 143L-T-PC なし なし 133SR-PC 133SL-PC 900以下 2100以下 30以上 40以下 あり 85°および150°180°右または シルバー 左一方開き ※ブラック 143SR-T-PC 143SL-T-PC 900以下 2100以下 30以上 60以下 あり 85°および150°180°右または シルバー 左一方開き ※ブラック 空 ※ブロンズ ※ブロンズ 丁 な な 番 130R-PC 130L-PC し し 空 丁番 140R-T-PC 140L-T-PC なし なし ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 　各１枚で１組です。(空丁番を除く) 　各１枚で１組です。(空丁番を除く) ■外形寸法図 ■外形寸法図 左開き用 右開き用 左開き用 右開き用 ●スプリングヒンジ 10-φ7ビス穴、 ●スプリングヒンジ ●スプリングヒンジ ●スプリングヒンジ サラモミ径φ10.5 60 60 60 60 プリセットネジ φ プリセットネジ 32 φ32 10-M6×1タップ穴 19 19 9.5 9.5 L Ｒ L Ｒ 9.5 9.5 19 19 L Ｒ L Ｒ 10-φ7ビス穴、 ●ダンパーヒンジ ●ダンパーヒンジ ●ダンパーヒンジ サラモミ径φ10.5 ●ダンパーヒンジ 60 60 60 60 備 考 ❶ 表面処理は、アクリル樹脂焼付塗装 φ32 備 考 φ32 となります。 10-M6×1タップ穴 ❷ 本製品は、枠・ドア側羽根にタップ穴 19 ❶ 表面処理は、アクリル樹脂焼付塗装 19 を設けたものです。M6ネジ5本取 9.5 9.5 L Ｒ となります。 L Ｒ 付が標準です。 9.5 ❷ 羽根取付部分にはドア、枠とも補強 9.5 ❸ 羽根取付部分には補強材として「ヒ 19 材として厚さ2.3mm、長さ300mm 19 ンジのチリに合わせて羽根が平行に ※注記 以上の鋼板を必ずご使用ください。 ※注記 なる様に」枠・ドア側に厚さ3.2ｍｍ 温度補正機能付のため、 温度補正機能付のため、 また、補強材は直接躯体に固定して 以上、長さ300mm以上の鋼板で 出荷時は羽根間に隙間が 出荷時は羽根間に隙間が 約10mmあります。 ください。 約10mmあります。 確実に固定してください。また、補強 取付は3mmになるように ❸ 取付専用ネジとして、サラ小ネジ 取付は3mmになるように 材を直接躯体に固定してください。 L してください。 Ｒ M5×16L（P=0.8）付属となります。 L してください。 Ｒ ❹ 戸先のチリは必ず5mm以上お取り ❹ 戸先のチリは、必ず5mm以上お取り ください。 ください。 ❺ 180°以上開かないように、戸当りを ❺ 180°以上開かないように、戸当りを 必ず設けてください。戸当りは、戸先 側が当る様設置してください。 ■取付図 19以上 19以上 必ず設けてください。戸当りは戸先 側が当る様設置してください。 ■取付図 19以上 19以上 ❻ 取付ネジ（M6）は付属されませんの ❻ サウナ室へのご使用は避けてくだ でご用意ください。 φ35 φ35 さい。 ❼ サウナ室へのご使用は避けてくだ ❼ ご使用の際は、注意事項P2をよく さい。 お読みください。 ❽ ご使用の際は、注意事項P2をよく お読みください。 とろカバー とろカバー ドア左右開き勝手 サラネジ サラネジ ドア左右開き勝手 とろカバー φ5x16 (SUS) φ5x16 (SUS) とろカバー 1 4 4 1 5 5 4 15 4 4 15 4 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 セット方法については、総合カタログをご参照ください。 （単位: mm） セット方法については、総合カタログをご参照ください。 （単位: mm） 7 8 (9.5) 19 19 19 19 9.5 (9.5) 19 19 19 19 9.5 60 9.5 19 19 19 19 (9.5) 9.5 19 19 19 19 (9.5) 15 95 3 95 15 15 95 3 95 15 223 223 60 φ35 (9.5) 19 19 19 19 9.5 (9.5) 19 19 19 19 9.5 60 9.5 19 19 19 19 (9.5) 9.5 19 19 19 19 (9.5) 15 95 3 95 15 15 95 3 95 15 223 223 60 φ35

200PCシリーズ　234-PC型 外形寸法図/取付図 200PCシリーズ　244-T-PC型 外形寸法図/取付図 屋外ドア用 鋼製ドア用 屋外ドア用 鋼製ドア用 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 表面色 き 左開き W H D 質量(kg) 機　構 角　度 角　　度 表面色 右開 右開き 左開き W H D 質量(kg) 機　構 角　度 角　　度 234R-PC 234L-PC なし なし 244R-T-PC 244L-T-PC なし なし シルバー シルバー 234SR-PC 234SL-PC 1200以下 2100以下 40以上 120以下 あり 85°および150°180°右または 左一方開き ※ブラック 244SR-T-PC 244SL-T-PC 1200以下 2100以下 40以上 120以下 あり 85°および150°180°右または 左一方開き ※ブラック 空 ※ブロンズ 空 ※ブロンズ 丁 丁 なし なし 番 230R-PC 230L-PC なし なし 番 240R-T-PC 240L-T-PC ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 　各１枚で１組です。(空丁番を除く) 　各１枚で１組です。(空丁番を除く) ■外形寸法図 ■外形寸法図 左開き用 右開き用 左開き用 右開き用 ●スプリングヒンジ ●スプリングヒンジ ●スプリングヒンジ ●スプリングヒンジ 65 65 12-φ7穴 65 65 サラモミ径φ13 プリセットネジ φ34.5 プリセットネジ φ34.5 26 8 19 L Ｒ 9.5 L Ｒ 8 9.5 26 19 L Ｒ L Ｒ 12-M6×1 タップ穴 ●ダンパーヒンジ ●ダンパーヒンジ ●ダンパーヒンジ ●ダンパーヒンジ 65 65 12-φ7穴 65 65 サラモミ径φ13 備 考 備 考 φ34.5 ❶ 表面処理は、アクリル樹脂焼付塗装 φ34.5 となります。 26 ❶ 表面処理は、アクリル樹脂焼付塗装 19 ❷ 本製品は、枠・ドア側羽根にタップ穴 8 L Ｒ となります。 9.5 L Ｒ を設けたものです。M6ネジ6本取付 8 ❷ 羽根取付部分にはドア、枠とも補強 が標準です。 9.5 26 ※注記 材として厚さ3,2mm、長さ300mm ❸ 羽根取付部分には、補強材として「ヒ 温度補正機能付のため、 19 以上の鋼板を必ずご使用ください。 ※注記 ンジのチリに合わせて羽根が平行に 出荷時は羽根間に隙間が 温度補正機能付のため、 約10mmあります。 また、補強材は直接躯体に固定して 出荷時は羽根間に隙間が なる様」枠・ドア側に厚さ3.2ｍｍ以 取付は4mmになるように ください。 約10mmあります。 上、長さ300mm以上の補強材を確 してください。 ❸ 取付専用ネジとして、サラ小ネジ 取付けは4mmになるよう 実に固定してください。また、補強材 L Ｒ M6×20L（P=1.0）付属となります。 にしてください。 を直接躯体に固定してください。 L Ｒ ❹ 戸先のチリは、必ず5mm以上お取り ❹ 戸先のチリは、必ず5mm以上お取り ください。 ください。 12-M6×1 ❺ 180°以上開かないように、戸当りを ❺ 180°以上開かないように、戸当りを タップ穴 必ず設けてください。戸当りは戸先 必ず設けてください。戸当りは戸先 ■取付図 側が当る様設置してください。 20以上 20以上 側が当る様設置してください。 20以上 20以上 ❻ サウナ室へのご使用は避けてくだ ■取付図 φ ❻ 取付ネジ（M6）は付属されませんの さい。 φ37 37 でご用意ください。 φ37 φ37 ❼ ご使用の際は、注意事項P2をよく サラ小ネジ サラ小ネジ ❼ サウナ室へのご使用は避けてくだ お読みください。 M6×20L（付属） M6×20L（付属） さい。 （SUS） （SUS） ❽ ご使用の際は、注意事項P2をよく お読みください。 とろカバー とろカバー ドア左右開き勝手 ドア左右開き勝手 1 5 5 1 6 6 5 16 5 5 16 5 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 セット方法については、総合カタログをご参照ください。 （単位: mm） セット方法については、総合カタログをご参照ください。 （単位: mm） 9 10 65 (11) 19 19 19 19 19 9 19 19 19 19 19 9 9 19 19 19 19 19 (11) 9 19 19 19 19 19 (11) 15 115 4 115 15 15 115 4 115 15 65 (10) 47.5 47.5 10 (10) 47.5 47.5 10 65 10 47.5 47.5 (10) 10 47.5 47.5 (10) 15 115 4 115 15 15 115 4 115 15 264 264 65

200PCシリーズ　234-PC型 外形寸法図/取付図 200PCシリーズ　244-T-PC型 外形寸法図/取付図 屋外ドア用 鋼製ドア用 屋外ドア用 鋼製ドア用 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 表面色 き 左開き W H D 質量(kg) 機　構 角　度 角　　度 表面色 右開 右開き 左開き W H D 質量(kg) 機　構 角　度 角　　度 234R-PC 234L-PC なし なし 244R-T-PC 244L-T-PC なし なし シルバー シルバー 234SR-PC 234SL-PC 1200以下 2100以下 40以上 120以下 あり 85°および150°180°右または 左一方開き ※ブラック 244SR-T-PC 244SL-T-PC 1200以下 2100以下 40以上 120以下 あり 85°および150°180°右または 左一方開き ※ブラック 空 ※ブロンズ 空 ※ブロンズ 丁 丁 なし なし 番 230R-PC 230L-PC なし なし 番 240R-T-PC 240L-T-PC ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 ※本品は、スプリングヒンジ、ダンパーヒンジ ※印の色はオプションです。 　各１枚で１組です。(空丁番を除く) 　各１枚で１組です。(空丁番を除く) ■外形寸法図 ■外形寸法図 左開き用 右開き用 左開き用 右開き用 ●スプリングヒンジ ●スプリングヒンジ ●スプリングヒンジ ●スプリングヒンジ 65 65 12-φ7穴 65 65 サラモミ径φ13 プリセットネジ φ34.5 プリセットネジ φ34.5 26 8 19 L Ｒ 9.5 L Ｒ 8 9.5 26 19 L Ｒ L Ｒ 12-M6×1 タップ穴 ●ダンパーヒンジ ●ダンパーヒンジ ●ダンパーヒンジ ●ダンパーヒンジ 65 65 12-φ7穴 65 65 サラモミ径φ13 備 考 備 考 φ34.5 ❶ 表面処理は、アクリル樹脂焼付塗装 φ34.5 となります。 26 ❶ 表面処理は、アクリル樹脂焼付塗装 19 ❷ 本製品は、枠・ドア側羽根にタップ穴 8 L Ｒ となります。 9.5 L Ｒ を設けたものです。M6ネジ6本取付 8 ❷ 羽根取付部分にはドア、枠とも補強 が標準です。 9.5 26 ※注記 材として厚さ3,2mm、長さ300mm ❸ 羽根取付部分には、補強材として「ヒ 温度補正機能付のため、 19 以上の鋼板を必ずご使用ください。 ※注記 ンジのチリに合わせて羽根が平行に 出荷時は羽根間に隙間が 温度補正機能付のため、 約10mmあります。 また、補強材は直接躯体に固定して 出荷時は羽根間に隙間が なる様」枠・ドア側に厚さ3.2ｍｍ以 取付は4mmになるように ください。 約10mmあります。 上、長さ300mm以上の補強材を確 してください。 ❸ 取付専用ネジとして、サラ小ネジ 取付けは4mmになるよう 実に固定してください。また、補強材 L Ｒ M6×20L（P=1.0）付属となります。 にしてください。 を直接躯体に固定してください。 L Ｒ ❹ 戸先のチリは、必ず5mm以上お取り ❹ 戸先のチリは、必ず5mm以上お取り ください。 ください。 12-M6×1 ❺ 180°以上開かないように、戸当りを ❺ 180°以上開かないように、戸当りを タップ穴 必ず設けてください。戸当りは戸先 必ず設けてください。戸当りは戸先 ■取付図 側が当る様設置してください。 20以上 20以上 側が当る様設置してください。 20以上 20以上 ❻ サウナ室へのご使用は避けてくだ ■取付図 φ ❻ 取付ネジ（M6）は付属されませんの さい。 φ37 37 でご用意ください。 φ37 φ37 ❼ ご使用の際は、注意事項P2をよく サラ小ネジ サラ小ネジ ❼ サウナ室へのご使用は避けてくだ お読みください。 M6×20L（付属） M6×20L（付属） さい。 （SUS） （SUS） ❽ ご使用の際は、注意事項P2をよく お読みください。 とろカバー とろカバー ドア左右開き勝手 ドア左右開き勝手 1 5 5 1 6 6 5 16 5 5 16 5 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 左開き(L) 右開き(R) 取付等の注意事項については、備考欄をご参照ください。 セット方法については、総合カタログをご参照ください。 （単位: mm） セット方法については、総合カタログをご参照ください。 （単位: mm） 9 10 65 (11) 19 19 19 19 19 9 19 19 19 19 19 9 9 19 19 19 19 19 (11) 9 19 19 19 19 19 (11) 15 115 4 115 15 15 115 4 115 15 65 (10) 47.5 47.5 10 (10) 47.5 47.5 10 65 10 47.5 47.5 (10) 10 47.5 47.5 (10) 15 115 4 115 15 15 115 4 115 15 264 264 65

オートヒンジ 丁番型 屋内ドア用 あらゆるドアと調和し、イメージを美しく引き立てます。 ■シンプルなデザイン 丁番がドアクローザを兼ねているので、ドアの外観がきれいに仕上がり、 シンプルで美しいデザインはあらゆるドアにマッチします。 ■広い使用範囲 他のドアクローザを使用することが難しいアーチドアや 上框が無いドアなどにも使えます。 ■充分な閉扉力 100・200シリーズは強弱2つのスプリングとその切換機構（クラッチ）の 使用により、小型ながら充分な閉扉力を持っています。 ■ストップメカニズム内蔵 300シリーズは85°から180°（フリーストップ）、1000シリーズは85°から180° （フリーストップ）または85°、100・200シリーズは85°および150°の位置でド アの自閉停止ストップメカニズムを内蔵しています。 ※ストップ機構は開き角度制限付きではありません。 ■簡単な閉じ速度調整 ドライバー１本で簡単に速度調整ができます。 ■取付けが簡単 取付けは普通の丁番とまったく同じ。手間がかからず簡単です。 軽量丁番シリーズ ドアに合わせて選べる「オートヒンジ」 スタイリッシュな軽量丁番 ［適用ドア質量］ 300シリーズ 30kg以下 Color Variation Color Variation 1000シリーズ　35kg以下 2000シリーズ 30kg以下 ［使用例］ 木製扉、アルミ製扉、軽量スチール製扉 (住宅、養護施設、ビルなどの室内ドア等) 300シリーズ 1000シリーズ 2000シリーズ 中重量丁番シリーズ ドアに合わせて選べる「オートヒンジ」 重い扉でも使える丁番型 ［適用ドア質量］ 100シリーズ 40kgまたは60kg以下 200シリーズ 120kg以下 ［使用例］ 木製扉、アルミ製扉、スチール製扉 (ビル等の室内ドア、防火扉、避難扉など) 100シリーズ 200シリーズ 取扱い販売店 本社・研究所／建築機器事業部 〒146-8555 東京都大田区仲池上2-9-4 Tel:03-3755-9953（代表）　Fax:03-3755-9955 西日本支社 〒537-0001 大阪府大阪市東成区深江北2-10-10 Tel:06-6975-8261（代表）　Fax:06-6975-2261 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2 Tel:052-726-9044（代表）　Fax:052-772-7744 ISO 9001 ISO 14001 支店：札幌／仙台／福岡 JQA-2025 ホームページ www.nitto-kohki.co.jp JQA-EM4057 本社/研究所 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」 または「カタログ」に記載の注意事項をよくお読みください。 このカタログの記載内容は2022年10月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 22JxXX- 1
