工作機械のオイルパンに溜まった切削液を自動回収!ウエスやスコップでの回収作業を省略し作業改善に貢献!
切削液回収ユニット(型式:HK-400A)は、工作機械からこぼれた少量の切削液を回収する装置です。
マグネットで機械の側面に設置可能で、エジェクタからの切り替えで省エネに貢献します。
また、切粉吸引防止のストレーナが同梱されており空運転でもモータ焼けの心配はありません。
【特長】
■マグネットで機械の側面に設置
■エア配管が不要
■エジェクタからの切り替えで省エネに貢献
■切粉吸引防止のストレーナ同梱
■気液混合吸引が可能
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
関連メディア
このカタログについて
ドキュメント名 | 切削液回収ユニット「HK-400A」 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1.8Mb |
登録カテゴリ | |
取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

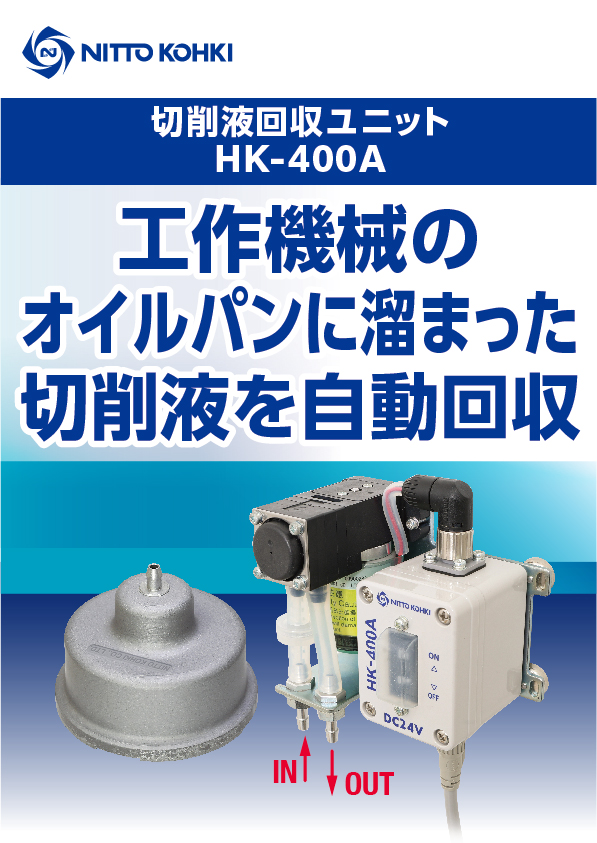

Page1
L02-d
切削液 回収装置
切削液 回収ユニット 型式HK-400A
PAT
本体ASSY
工作機械周辺の
環境改善は
この1台で!!
油性切削液にも対応
※詳しくは切削液回収能力、使用上のお願いをよくお読みのうえ、ご使用ください。
工作機械からこぼれた少量の切削液を
HK-400Aが回収。 IN
OUT
マグネットで
設置可能
ストレーナ
ASSY
設置例
○マグネットで機械の側面に設置。
○エア配管が不要。エジェクタからの切り替えで省エネに貢献。
○切粉吸引防止のストレーナ同梱。
○気液混合吸引が可能、空運転でもモータ焼けの心配なし。
○DC24V駆動。
Page2
改善提案 1 改善提案 2
ウエスやスコップでの エアバキュームクリーナ
切削液回収作業の からの切り替えで小型化。
省人化・省力化。
メリット メリット
ウエス拭きやスコップのムダな HK-400Aへの切り替えで HK-400A
作業をHK-400Aで改善。 省スペース化にも効果的。
HK-400Aを設置するだけで
切削液を自動で回収。切粉と分離。 HK-400A
改善提案 3
本体
ASSY 最大 吐
プロセスポンプ・エジェクタからの 約10m出
オイルタンク
切り替えで省エネ化。 工作
機械 IN OUT
メリット
プロセスポンプ・エジェクタからの 最大吸 ※ホース ※ホース
切り替えでエアが不要。 約4m入 ストレーナ
ASSY
※ホースは付属しておりません。
オイルパン 推奨ホース:シリコーンホースφ3×φ9mm(別売品)
設置例 実際のご使用にあたっては、取扱説明書をお読みのうえ、
電気主任技術者の指導のもと設置を行ってください。 本体
ASSY
制御盤
DC24V ホ
出力端子 ー
ス
オイルタンク
IN OUT
DC24V タイマー DC24V
制御BOX
ホ
ー
ス
1 タイマーを使用して
稼働時間を調整する場合 ストレーナ
ASSY
オイルパン
2 直流(DC)電源とつなぎ
ON/OFFスイッチで稼働する場合 3 交流(AC)電源とつなぎ
ON/OFFスイッチで稼働する場合
本体 本体
ASSY AC100V ASSY
制御盤
DC24V
出力端子 ホ ホ
ー ー
ス ス
オイルタンク オイルタンク
IN OUT IN OUT
DC24V DC24V
ホ ホ
ー ー
ス ス
ストレーナ ストレーナ
ASSY ASSY
※別売品ACアダプタの使用で、
オイルパン オイルパン 交流(AC)電源で稼働できます。
Page3
切削液 回収ユニット
切削液回収能力 HK-400A
※下記の特性図・換算式を参考に使用可否をご検討ください。
粘度-流量特性図 ・入力電源 … DC24V 茶:+24V ・配管条件 … シリコンホース 内径φ3mm、長さ4m
青:GND 揚程負荷なし
① [cfm][gallon/min]
400 0.0141 0.106 動粘度 粘度 流量
液種 [cSt][mm2/s] [mPa・s] [mL/min]
(40℃) (24±1℃) (24±1℃)
① 水 ー 1.9 400
300 0.0106 0.079
② サンプルA 7.0 9.4 145
③ サンプルB 15.0 21.9 74
200 0.0071 0.053 ④ サンプルC 32.5 56.8 27
②
●粘度は(株)アタゴ製デジタル粘度計 VISCO 低粘度サンプル
100 ③ 0.0035 0.026 アダプタ(ULA)での測定値です。
●動粘度から粘度への換算は上式を参照ください。使用される
④ 切削液の動粘度および密度については切削液製造メーカにお
問い合わせください。
●特性図は参考値であり、保証値ではありません。
●使用条件(使用環境、液種、配管材)によっては上記の性能が
0 得られない場合があります。特に不水溶性切削液でご使用の
1 2 3 4 5 6 8 10 20 30 50 70 100 200 場合は温度変化によって流体粘度が著しく変動しますので実
際のご使用条件にてポンプの使用可否をご判断ください。
粘度[mPa・s]
●粘度換算式
粘度[mPa・s]=動粘度[mm2 3]
(動粘度:1mm2/s=1cSt 粘度:1mPa・s=1cP)
設置実例
1 オイルパンに貯まった油を回収 2 切粉台車に貯まった油を回収
吐出部
本体 ASSY
吸引部 ストレーナ ASSY 吸引部
24時間稼働 必要時稼働
切 削 油 サンカット16Sk※ 切 削 油 ダイカトールGIA-26※
動 粘 度 19.2mm2/s(at40℃) 動 粘 度 13.2mm2/s(at40℃)
対 象 被 削材 鋼、合金、ステンレス 対象被削材 鉄、アルミ
吸 引 揚 程 50cm 吸 引 揚 程 60cm
吐 出 揚 程 10cm 吐 出 揚 程 20cm
※「サンカット」は日本グリース株式会社の登録商標です。 ※「ダイカトール」は大同化学株式会社の登録商標です。
流量[mL/min]
Page4
メンテナンス手順 製品メンテナンス動画
本体
ASSY
① HK-400A本体の電源を OFF にする
② ストレーナを分解する ストレーナ
ブレーカ 分解
③ フィルタ、メッシュを洗浄する (電源スイッチ) フィルタASSY
④ ストレーナ内部をブラシで洗浄する メッシュ
インラインフィルタ
⑤ ストレーナを組みなおす パンチングメタル
※メンテナンスの周期は液体の粘度や切粉の大きさで異なります。 ストレーナ
ASSY
構成部品 HK-400A 仕様
定格電圧 DC24V
ポンプ 最大電流(注1、使用圧力範囲、流体:水25℃) 450mA
流量(注1、注3、注4、開放吐出(0kPa)、流体:水25℃) 400mL/min
本体ASSY 使用圧力範 0~100kPa
119
mm 囲(注1、注2、流体:水25℃)
自吸力(注1、注3、流体:空気20℃) 40kPa
定格時間(流体:水25℃) 連続
ø90mm 耐用時間(注5) 6,000時間(MTTF)
ブレーカ定格電流 1A
電源ボックス防塵防水保護等級 IP65
適用流体 切削液(水溶性・不水溶性)
118m 推奨流体粘度(注4、注6) 30mPa•s以下
m 使用場所 屋内
電源ボックス
本体寸法 119mm (L)×118mm (W)×81mm (H)
本体ASSY(ポンプ・電源ボックス) 0.6kg
電源コード
ストレーナASSY 質
量 電源コード 0.3kg
ストレーナ 0.3kg
補用品一覧(※電源ボックスASSYを除き補用品・別売品はHK-400と共通です。)
品名 商品コード 品名 商品コード 品名 商品コード
ストレーナASSY
【構成部品】
ポンプASSY 68210 ストレーナ、フィルタASSY、 68203 電源ボックスASSY 80065
メッシュ、パンチングメタル、
トラス小ねじ
フィルタASSY 68209 インラインフィルタ 68221 メッシュ 68213
パンチングメタル
電源コード(5m) 68222 【構成部品】
パンチングメタル、 68215
トラス小ねじ
別売品(※製品には付属しておりません。) 使用上のお願い
品名 商品コード 注1: 条件は定格電圧、冷機、初期の作動時とします。
注2: 閉鎖圧力状態からの再起動は不可。また使用圧力範囲を超えての使用はできません。
注3: 流体が低温になると逆止弁が硬化し、流量と自吸力が低下します。
シリコーンホース 粘度の高い切削液(2mPa・s 以上)を回収すると流量が低下します。特に不水溶性切削液でご使用の場合は
(φ3×φ9×4,000mm) 68214 注4:
温度変化によって流体粘度が著しく変動しますので、実際の使用条件でポンプの使用可否を確認してください。
注5: 耐用時間(MTTF:平均故障時間)とは、定格電圧、開放吐出(0kPa)、水温 25℃で運転し、流量が規格値の
80%以下になる作動積算時間の平均値をいいます。
ACアダプタ(2.5m) 80588 耐用時間は、使用条件(使用圧力、使用流体温度、使用流体粘度、使用環境等)により異なります。
注6: 動粘度[mm2/s]から粘度[mPa・s]への換算は次式を参照してください。
粘度[mPa・s]= 動粘度[mm2/s]×密度[g/cm3(]動粘度:1mm2/s=1 cSt 粘度:1mPa・s=1 cP)
登録販売店
本社・研究所/東日本支社 ISO 9001
〒146-8555 東京都大田区仲池上2-9-4 Te:l 03-3755-1111(大代表) ISO 14001
西日本支社 JQA-2025
日東会会員章
お求めは上記マ-クの 〒537-0001 大阪府大阪市東成区深江北2-10-10 Te:l 06-6973-5501(代表) JQA-EM4057
本社/研究所
日東会加盟店で 中日本支社
〒465-0092 愛知県名古屋市名東区社台3-173-2 Te:l 052-726-9041(代表)
支 店: 札幌/仙台/新潟/松本/北関東/東京第一/東京第二/静岡/浜松/三河/名古屋/
北陸/京都/大阪第一/大阪第二/高松/岡山/広島/福岡
海外拠点: アメリカ/ドイツ/イギリス/タイ/インド/シンガポ-ル/インドネシア/オーストラリア/中国
●お客様相談窓口(土・日・祝日を除く)
ホームページ www.nitto-kohki.co.jp 受付時間 AM8:30~PM5:15
0120-210-216
ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」または「注意書」をよくお読みください。
このカタログの記載内容は2023年11月現在のものです。
改良のため予告なしに変更する場合がありますのでご了承ください。 23KV05- 1
