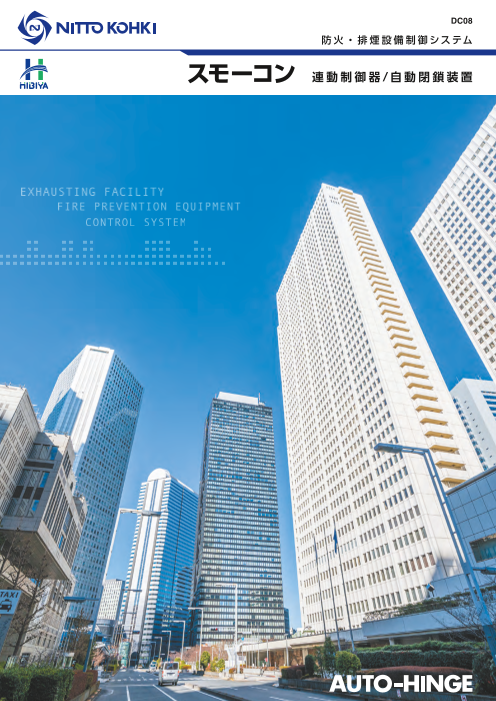

DC08 防火・排煙設備制御システム スモーコン 連動制御器/自動閉鎖装置

安全と快適さを未来に向かって考える 「スモーコン」は、長年の経験から開発された防火排煙システムです。 防火排煙設備のご計画には、機種の豊富な「スモーコン」をお役立てください。 目 次 ■ システム構成図 2 ■ 自動閉鎖装置 　 電磁レリーズラッチ式（N-78B型） 3 　 電磁レリーズ上枠内蔵式（N-64D型） 4 　 電磁レリーズ露出枠付式（N-70A型） 5 　 電磁レリーズ床止め式（N-73A型） 6 　 電磁レリーズ引戸用（N-78CN型） 7 　 リミットスイッチ（N-81A型/N-82A型/N-83A型） 8 ■ 給気口 9

システム構成図 煙感知器 連動制御盤 火災信号 防火ダンパー 排 煙 口 作動(有電圧) 防煙シャッター 防火シャッター 電気式手動開放装置 排 煙 機 作動(無電圧) 空 調 機 自動閉鎖装置 電磁レリーズ（防火戸用） N-78B N-78CN 手 動 操 N-64D 排煙・防火ダンパ（スリット式） 作 作 作 作 動 動 動 確 信 確 認 号 認 信 信 号 号 N-70A 給気口 N-73A リミットスイッチ 2

電磁レリーズラッチ式 N-78B型 自動閉鎖装置 自主評定型式承認番号 C-01-120 ●開いた位置に防火戸をキャッチする壁がある場合に使用する自動閉鎖装置です。 ●通電によりフックが外れ、防火戸を解放します。 ●手動のとき、防火戸の取手を引くだけで閉められます。 ●再ロック防止装置付です。 機種仕様一覧表 型　　式 N-78B 定格電圧 DC24V 定格電流 0.13A 通電方式 連続（自己遮断型） 最低作動電圧 DC18V リード線 耐熱ビニール電線5線式 保 持 力 100～700N(調整可能) 通電解放力 ※ 300N以下（フックに加わる荷重） 復帰方法 リセット操作、手動復帰 N-78B型 ドアフック スイッチ接点容量 DC30V 4A（抵抗負荷） 作動形態 通電作動型 ※通電解放力とは電気作動時の最大解放力を表します。 本　体 ドアフック 2個用スイッチボックス（カバーなし）※ 深型　JIS-C8336 リセットボタン（手動解放兼用） （46） 48 電線管 26 32 φ19 φ5 （55） リード線 （13） 長さ150mm 防 2-φ6 火 戸 21 21 2 4.5 135 補強板 保持力調整ネジ 奥行調整ネジ 15 （44） t2.3以上 （100×100以上） 18～30 （5～28調整可能） ※フェースカバーなしの場合 ■回路図(作動前) SOL 取付要領図 （赤）作動信号線 LS1 （青）共　通　線 （黄）作動確認線 戸袋上枠 （黒）共　通　線 LS2 防火戸 （白）作動確認線 電線管 黄色の確認線は電気作動時に確認信号を出力しますが、 A 手動閉鎖時は出力しません。 約150 フェース リセットボタン ドアフック用補強板 調整範囲：(　A 寸法：防火戸と壁の隙間) （100×100×2.3以上） 四角アウトレットボックス 埋込ボックス※ A ※スイッチボックスまたは 基　　準 15 　アウトレットボックスは 　別途ご用意ください。 調整範囲 7～28 ・送り配線又は耐火電線等を使用する場合は大型ボック 2-M5×10 スをご使用ください。 ナベ小ねじ アンカー ・壁と防火戸の隙間は　A 寸法内に納めてください。 135 ・防火戸と壁の隙間が5mm～7mmの場合は、フェースカ バーを取り外してご使用ください。 保持力調整ねじ 防 火 戸 防火戸吊元側 ドアフック 最小ドア（DW）サイズは、300mm以上になります。（ドアフックの最小取付位置は、ドア軸芯より200mm以上になります。） 3 （単位:mm） 135 床より約1500 135 （83.5） 32 16

電磁レリーズ上枠内蔵式 N-64D型 自動閉鎖装置 PAT 自主評定型式承認番号 C-02-11 ●25mmの戸袋上枠に内蔵可能な薄型自動閉鎖装置です。 ●通電によりストッパーが外れ、防火戸を確実に解放します。 ●手動のとき、防火戸の取手を引くだけで閉められます。 ●再ロック防止装置付です。 ●L型取付金具の採用により上部スペースを取りません。また、ローラー 受座と一体取付することで位置調整（防火戸の奥行き方向）及び着脱 N-64D型 の作業性が向上しました。 ローラー受座 機種仕様一覧表 本　体 型　　式 N-64D 265 260 定格電圧 DC24V 244 コネクター 定格電流 0.3A 通電方式 連続（自己遮断型） 最低作動電圧 DC18V リード線 耐熱電線5線式コネクター接続 レリーズ 銘板 リード線 リード線 長さ220ｍｍ 長さ85ｍｍ 保 持 力 50～200N 20 210 30 上チリ（範囲） 3（1～5）mm 復帰方法 リセット操作、手動復帰 スイッチ接点容量 DC30V 5A（抵抗負荷） 作動形態 通電作動型 32 171.5 ローラー リセット穴 化粧板 確認用スイッチ ■回路図(作動前) 4－M5用サラ穴 SOL レリーズ取付穴 （赤）作動信号線 保持力調整ネジ 手動レバー 自主評定マーク LS1 （青）共　通　線 （黄）作動確認線 解除方向 （黒）共　通　線 LS2 （白）作動確認線 ローラー受座 L型取付金具 ライナー 黄色の確認線は電気作動時に確認信号を出力しますが、 （上チリ調整用） 手動閉鎖時は出力しません。 5.6 9 50 5.6 2-M5 38 3 38 50 38 3-M5用サラ穴 50 26 17.5 17.5 取付要領図 ローラー受座・L型取付金具取付図 ※85以下の場合は結線にご注意ください。 400 ※（85）以上 295 45 261 上枠切欠き寸法 44.5 33 上枠切欠き寸法 ローラー受座 244 レリーズ取付穴寸法 53 ローラー受座 取付ネジM5 電線管（φ19） 32 231 レリーズ取付板寸法 32 27.5 16 レリーズ取付穴寸法 圧着スリーブ トロカバー リセット穴 レリーズ 上枠 φ22電線管用切欠き穴 ローラー受座 コネクター レリーズ取付板 確認スイッチ 手動レバー 50 t3.2以上 5 レリーズ取付用ネジ L型取付金具 100 ローラー受座用 サラ小ネジ 4-M5×12 保持力調整ネジ 35 ローラー 取付ネジ 20 ナベ小ネジ L型取付金具用 防火戸の吊元側 ※左回転で強、右回転で弱 52 2-M5×12 40以上 取付ネジ ローラー受座取付板 100 サラ小ネジ L型取付金具 t2.3以上 3-M5×12 防火戸 A寸法 壁 扉の戸袋納まり時に扉と戸袋壁間の隙間（Ａ寸法）が大きいと、扉が押された反動で電磁レリ－ズの保持が外れたり、受け金 具を乗り越えて閉じにくくなる場合があります。必ず戸当り等を設けて隙間（Ａ寸法）を解消してご使用ください。 ライナーは、上チリが調整範囲を超えた場合にローラ受座とL型取付金具の間に入れて上チリを調整する際ご使用ください。 ❸ 最小ドア幅（DW）サイズは、550mm以上になります。 ❹ 最大ドア高（DH）サイズは、3000mm以下になります。 ❺ 折り戸にはご採用を控えてください。 ❻ 給気口（パネル式）および、排煙窓用の開閉装置として使用しないでください。 （単位:mm） 4 10 12 10 38 32 16 3 28 リセット 20 12 7.5 7 7.5 10 23 25 38 3 3 0.6 22 10 3（1～5）上チリ範囲 25以上 2 18 33 3 9 38 34

電磁レリーズ露出枠付式 N-70A型 自動閉鎖装置 自主評定型式承認番号 C-01-15 ●25mmの戸袋竪枠に取付可能な薄型露出自動閉鎖装置です。 ●通電によりストッパーが回転し、防火戸を解放します。 ●防火戸の開き勝手に応じて、ストッパーの取付方向を変えられます。 ●手動のとき、防火戸の取手を引くだけで閉められます。 ●再ロック防止装置付です。 ●押しボタン付N-70AB型もあります。 （手動開放を行う箇所にご採用ください） 機種仕様一覧表 型　　式 N-70A 定格電圧 DC24V 定格電流 0.3A 通電方式 連続（自己遮断型） 最低作動電圧 DC18V 結線端子 4極ねじ止め端子台 保 持 力 70N 復帰方法 手動復帰 スイッチ接点容量 DC30V 4A（抵抗負荷） 作動形態 通電作動型 N-70A型 N-70AB型 本　体 本図はN-70A型を示します。 本体固定板 取付要領図 電線管引込穴 43 25.8 24 4-φ4.5サラ φ8.8 戸袋上枠 φ20 6 6 レリーズ取付穴 M4×16タッピンネジ 防火戸 電線管φ19 6 6 4-φ3.5 レリーズ取付用 下穴（戸袋側） 本体固定板 3 17.2 33 8 45 45 ■回路図(作動前) N-70AB型 25.8 SOL （赤）作動信号線 ス 5 押しボタン トッパー固定ネジ LS1 （青）共　通　線 ストッパー LS2 （黒）共　通　線 （白）作動確認線 防火戸吊元側 3 17.2 本体を横向きに取付けて使用しないでください。 5 （単位:mm） 72.5 φ15 25 250 3 278 8 30 45 90 12 185 28 250 （100） 43 9.2 30 45 90 75.8 3

電磁レリーズ床止め式 N-73A型 自動閉鎖装置 自主評定型式承認番号 C-01-146 ●防火戸内蔵式で戸袋や壁のない場所に使用できます。 ●任意の開き角度で防火戸をストップできます。（N-73A） ●内蔵式なので外観がスッキリします。 ●通常はドアストッパーとして非常時には自動的に防火戸を閉鎖します。 ●押しボタンによる手動解除ができます。 ●N-73UA型もあります。（埋込受け式：開き角度が決まります） 機種仕様一覧表 型　　式 N-73A N-73UA 定格電圧 DC24V 定格電流 0.1A 通電方式 連続（自己遮断型） 最低作動電圧 DC18V 結線方式 耐熱電線5線式コネクター接続 ドア保持力 80N（床チリ6mm時） 150N 床チリ(範囲) 6 （2～8）mm 16 （10～20）mm 復帰方法 手動復帰 スイッチ接点容量 DC30V 4A（抵抗負荷） N-73A型 N-73UA型 作動形態 通電作動型 80以上 （50） リブ 本体・取付要領図 ■回路図(作動前) 本図はN-73A型を示します。 SOL φ30（電線管用切欠き穴） （赤）作動信号線 （青）共　通　線 電線管（φ25） LS1 （黄）作動確認線 （黒）共　通　線 LS2 中間コード （白）作動確認線 防火戸 黄色の確認線は電気作動時に確認信号を出力しますが、 防火戸 圧着スリーブ 手動閉鎖時は出力しません。 リード線 長さ 85mm 28+1 0 2－M5タップ穴 取付板t3.2 コネクター用 コネクター 取付位置図 ※中心吊型オートヒンジの場合 収納スペース 通線トップ R200以上 リード線 長さ125mm 押ボタン レリーズ レ 開口部 中間コード （別売） リ ー 中継ボックス 防 ズ 火 取 セットレバー 戸 オートヒンジ N-73A型 付 用 電磁レリーズ 切 ［床止め式］ 欠 き 穴 75 42 Ａ 床面 45以上 ゴム面 50 横ぶれ防止ガイドt2.3（別途） 17 ※横ぶれ防止ガイドとリブを兼用してください。 （但し､防火戸の下から20～25mmの位置に取付けてください。） 3.9 M5タップ穴 取付板t3.2 横ぶれ防止ガイドt2.3 17 50 横ぶれ防止ガイド 防火戸t1.6 横ぶれ防止ガイド切欠き図 Ａ 部詳細図 床面 レリーズ用切欠き穴 リブt2.3 レリーズの取付けは、下部を切欠部より差込み、傾斜の状態で中間コード線（別売）をレリーズに接続し防火戸の接続スペースに納め、リード線 をはさまないよう防火戸の枠に取付けてください。 中間コードは標準の長さが5mです。その他の長さもオプションとして用意しております。 コネクター接続の場合はドア厚45mm以上とし、電線管φ25をご使用ください。なお、電線管のコーナー曲げRはR200以上にしてください。 ❹ ※部の寸法は、N-73A型を表記しています。N-73UA型の場合は寸法が異なりますので別途お問い合わせください。 ❺ 本体を上下逆または横向きに取付けて使用しないでください。 （単位:mm） 6 20※ 300 10 280 38※ 264 38 (500) 6 ※ （2～8）（床チリ範囲） 28 20～25 （横ぶれ防止ガイド取付範囲）

電磁レリーズ引戸用 N-78CN型 自動閉鎖装置 自主評定型式承認番号 C-01-142 ●引戸を全開の位置で戸尻に取付ける自動閉鎖装置です。 ●通電によりフックが外れ、引戸を解放します。 ●保持力も調整でき、プッシュボタンでフックを解放できます。 ●本体取付けBOX（専用とろカバー）を別売で用意しております。 機種仕様一覧表 型　　式 N-78CN 定格電圧 DC24V 定格電流 0.3A 通電方式 連続（自己遮断型） 最低作動電圧 DC18V 結線方式 コネクター接続式 保 持 力 100～500N（調整可能） 復帰方法 自動復帰 スイッチ接点容量 DC30V 4A（抵抗負荷）　 N-78CN型 フック 作動形態 通電作動型 本　体 取付要領図 リード線 長さ130mm 64 4-φ5 サラφ9 コネクター 5 40 最小70 5 8 55 フック 引戸 2-φ6 2 2-φ6 16 ゴムストッパ－（別途） 電線管（19） 30 奥行調整ねじ 24 62 コネクター 8 フック 5 保持力調整ねじ フック 32 N-78CN型本体 保持力調整ねじ 専用とろカバ－ t 1.6 SPCC とろカバー用 24 1.6 切欠き穴 3 60 3 19 66 15 46 1 プッシュボタン （調整範囲10～15） 取付位置図 ■回路図(作動前) 32 5 SOL N-78CN型電磁レリーズ （赤）作動信号線 LS1 （青）共　通　線 開口部 引戸 （黄）作動確認線 （黒）共　通　線 LS2 （白）作動確認線 黄色の確認線は電気作動時に確認信号を出力しますが、 手動閉鎖時は出力しません。 引戸終端の竪枠に、引戸高さ（DH）の1/2の位置に切欠き穴（190×62）をあけて電線管を上向きに「とろカバー」を 挿入し、溶接にて堅固に固定してください。 引戸の端面には、レリーズ用フックの上下にゴム系ストッパ－を2個取付けてください。 電線の接続は、回路図通り正しく行うと共に、裸線部は絶縁処理を施してください。 本体の取付けは、電線等を挟み込まないように注意して堅固に取付けてください。 フックの取付けは、本体にかぶせた穴明治具により引戸端面に取付け穴位置の芯だしをして、M5ねじ穴を加工して取 付けてください。 レリ－ズに引戸のフックをロックするときは、静かに挿入してください。 7 （単位:mm） 194 3 188 3 162 64 32 89 124 26 48 21 32 φ5 1/2DH DH 基準15 60 調整範囲(10～15) 162 (300) 100 120 190

リミットスイッチ　N-81A/N-82A型 ●防火戸、排煙口、給気口等の閉鎖又は開放を確認 するためのリミットスイッチです。 機種仕様一覧表 ●露出型N-81RB、N-82RBもあります。 ●化粧カバーを外して矢印方向を確認し、マグネッ 型　　式 N-81A N-82A トを取付けてください。 用　途 閉鎖確認 開放確認 接点容量 DC10W　AC10VA ●取付けの方向性がありますのでご注意ください。 使用電圧 DC100V/AC125V 負荷電流 0.5A 作動距離 3～8mm リード線 耐熱ビニール電線、2線式 本　体 マグネット リード線色別 黒　　色 白　　色 ※取付は本体基板下側の線と磁石側面を合せてください。 90 90 ※磁石はラベルの矢印を本体のリード線側に向けてください。 ※必ず負荷電流値内でご使用ください。 55 55 78 78 92 リード線 92 長さ250mm 回路図 N-81A型 55 黒 マグネットが 黒 近づいたときにON 取付要領図 マグネット 200 255 〔ON〕 〔OFF〕 電線管φ19 385 40～50 （LS閉の状態） （LS開の状態） 電線管φ19 100 55 300 N-82A型 とろカバー 30 27.5 とろカバー 白 マグネットが 白 離れたときにON 開口部側上枠 切欠き 電線管穴φ22 19 電線管穴φ22 6 6 18 マグネット スイッチ本体 〔OFF〕 〔ON〕 （LS開の状態） （LS閉の状態） 本体取付用補強板 化粧板 2-M4×10　サラ小ネジ 磁石 300 マグネット取付用補強板 切欠き91 30以上 2-M4×10　サラ小ネジ マグネット取付用補強板 ドア吊元側 リミットスイッチ　N-83A型 ●防火戸、排煙口、給気口の閉鎖又は開 放を確認するためのリミットスイッチ 機種仕様一覧表 です。 型　　式 N-83A 用　途 閉鎖・開放確認 接点容量 AC250V 5A（抵抗負荷） DC 30V 5A（抵抗負荷） 作動距離 5mm（5～8） 本　体 リード線 耐熱ビニール電線、3線式 リード線色別 黒・白・橙 55 50 25 2-φ5.5サラφ10 50 32 リード線 長さ250mm 90 6 118 6 3 130 3 136 取付要領図 195 255 電線管φ19 380 40～50 100 50 電線管φ19 300 ■回路図(作動前) とろカバー 30 20 とろカバー 電線管穴φ22 開口部側上枠 切欠き33 電線管穴φ22 （白）常閉用確認線 6 6 32 スイッチ本体 LS （黒）共　 通　 線 （橙）常開用確認線 本体取付用補強板 化粧板 切欠き131 2-M5×12 40以上 サラ小ネジ ドア吊元側 ドア回転中心 （単位:mm） 8 3 1 18 18 20 32 38 3～8 25～50 3 1 18 17 20 9.4 0.6 19 3 3～8 25～50

給気口 昭和44年建告第1728号　昭和45年建告第1833号 による （改正平成12年5月31日建設省告示 第1435号） 給気口は、[特別避難階段の附室]、[非常用エレベ－タの乗降ロビ－」等 の機械排煙設備に使用され、給気風道に直結し火災時に開放して新鮮空 気の供給口となります。 給気口は常時閉鎖型で、連動制御盤からの作動信号または、排煙口開放 函からの手動操作により排煙口と連動して開放します。 ※給気風道に煙等の侵入の恐れがある場合は、ヒュ－ズ付き（280°Ｃ）の製 品もあります。 ・ 標準型の構成は、スリ－ブ、本体、スリットフェ－スの3点セットよりなります。 ・ 直埋型の本体、スリットフェ－スの2点セットの製品もあります。　 非常用エレベーター前給気口納まり例 仕様 給気口構成図 手動復帰式 ●排煙口開放函/電気式又は制御盤からの電気信号により瞬時に開放します。 （排煙口と連動して開放することを要します） ●手動復帰式です。 ●ダンパ本体の動作用レリ－ズの詳細仕様（電気仕様、回路図および防火機能 付等）につきましてはダンパ総合カタログ（ニッケイ（株））の排煙ダンパ、排 煙・防火ダンパ（モ－タ復帰式）のペ－ジをご参照ください。 ●本体黒色塗装、スリットフェース表面仕上げ、焼付塗装 ●開放後280℃温度ヒューズで閉鎖する製品もあります。 1 モータ復帰式 ●排煙口開放函/電気式又は制御盤からの電気信号により4.5秒以内に開放し 2 ます。（排煙口と連動して開放することを要します） ●モータ復帰式です。（遠隔にて電気式排煙口開放函又は制御盤より復帰可能） ①スリ－ブ ●ダンパ本体の動作用レリ－ズの詳細仕様（電気仕様、回路図および防火機能 3 ②ダンパ本体 付等）につきましてはダンパ総合カタログ（ニッケイ（株））の排煙ダンパ、排 ③スリットフェース 煙・防火ダンパ（モ－タ復帰式）のペ－ジをご参照ください。 ●本体黒色塗装、スリットフェース表面仕上げ、焼付塗装 ●開放後280℃温度ヒューズで閉鎖する製品もあります。 附室の排煙 設置基準　昭和44年建告第1728号（改正平成12年5月31日建設省告示 第1435号）、昭和45年建告第1833号（改正平成12年5月31日建設省告示 第1466号） 特別避難階段の附室 非常用エレベ－タの乗降ロビー 附室兼用ロビ－ 給気口の開口面積 1m2 以上 1.5m2 以上 給気風道の断面積 2m2 以上 3m2 以上 排　煙　機 4m3/s 以上 6m3/s 以上 「給気風導と防火区画」（新排煙設備技術指針1987版より） 給気風導において、下部外気取入れ方式における給気風導の内圧は、年間の大部分の期間において外気や室内より正圧となってい るため、煙の侵入する恐れは少ない。そのため、附室への給気口を常閉とした場合、給気口に防火ダンパを設ける必然性は少ない。 9

給気口（常時閉鎖型）/ 附室機械排煙用 ■給気口（モ－タ復帰式）（ＰＲ型） 80 電線管φ19 50 配管用穴 2-φ22 配管用開口 開放用ワイヤー管 （別途現場合わせ） 100×90 (別途) φ19（別途） モータレリーズ 106 平面ハンドル （N-752BE型） 背面板 点検口 SEHC t1.6 蝶番 羽根 シャフトφ13 SEHC t2.3 SGD400-D 連結桿φ9 SGD400-D 軸受メタル 黄銅製 羽根ストッパ 中仕切 補強アングル スリット A 3×17 20 120 20 30 ケーシング SEHC t1.6 155 165 ダンパ外寸 W＋13 25 25 スリーブ スリット開口 W 320 SEHC t1.6 390 7 配管用開口 電線管φ19 ■給気口（モ－タ復帰式）（ＰEＲ型） 配管用穴 2-φ22 80 電線管φ19 50 100×90 (別途)(排煙口へ) (別途現場合わせ) (別途) モータレリーズ 電気式手動開放装置 106 平面ハンドル （N-752BE型） 背面板 120 SEHC t1.6 点検口 蝶番 羽根 シャフトφ13 SEHC t2.3 SGD400-D 連結桿φ9 SGD400-D 軸受メタル 黄銅製 羽根ストッパ 中仕切 補強アングル スリット A 3×17 20 120 20 30 ケーシング SEHC t1.6 155 165 ダンパ外寸 W＋13 スリーブ 25 スリット開口 W 25 320 SEHC t1.6 390 7 有効開口算出式 スリットフェース 1. スリット本数 スリット30ピッチの場合　n=w/30-1 47 7 フレーム スリット枠 W+50 2. スリット補強本数（M） SPCC t1.2 30 SPHC t1.6 25 W 25 スリット補強 30 30 スリット A 3×17 15 W+15 蝶番 W+2（1スリーブ内寸法） 平面ハンドル（タキゲン製） A-160-3-2 W+50 25 W 25 2.5 Wー5 2.5 点検口パネル SPCC t1.2 17 6 排煙口 天井 45 附室 階 段 W+15 廊 給気口 室 　 W+2（1スリーブ内寸法） 下 取り付けビス φ5×20 φ4×13タップスクリュー 排煙口と給気口の位置 （単位:mm） 10 H+29（3 スリーブ内寸法） H+290 スリーブ外寸 (W＋61)×(H＋333) 20 スリーブ内寸 (W＋21)×(H＋293) 20 スリーブ外寸 (W＋61)×(H＋333) ダンパ外寸 H＋8 285 20 スリーブ内寸 (W＋21)×(H＋293) 20 ダンパ外寸 H＋8 285 H 25 245 2.5 2.5 25 H+275 25 H+325 25 スリット開口 H 250 25 47 7 47 7 H＋275 25 25 スリット開口 H 250 25 30 30 H＋325 H＋275 25H＋325 9 45 45 17 6 15

給気口（常時閉鎖型）/ 附室機械排煙用 有効開口　1m2か1.5m2 スリットフェース 内部ダンパ羽根形 パネル式点検口付 開放函別途 スリーブ付 有効開口　1m2か1.5m2 スリットフェース 内部ダンパ羽根形 パネル式点検口付 開放函/電気式付 スリーブ付 有効開口　1m2か1.5m2 スリットフェース 内部ダンパ羽根形 スリット式点検口付 開放函別途 スリーブ付 Ｐ：パネル式点検口　Ｆ：ヒューズ付き　Ｅ：手動開放装置付　Ｒ：モ－タ復帰式　Ｓ：スリット式点検口 ● 製造 〒141-0022 東京都品川区東五反田3丁目20-14 住友不動産高輪パークタワー TEL： 03-3473-7311 取扱い販売店 本社・研究所／建築機器事業部 〒146-8555 東京都大田区仲池上2-9-4 Tel:03-3755-9953（代表）　Fax:03-3755-9955 西日本支社 〒537-0001 大阪府大阪市東成区深江北2-10-10 Tel:06-6975-8261（代表）　Fax:06-6975-2261 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2 Tel:052-726-9044（代表）　Fax:052-772-7744 ISO 9001 ISO 14001 支店：札幌／仙台／福岡 JQA-2025 ホームページ www.nitto-kohki.co.jp JQA-EM4057 本社/研究所 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」 または「カタログ」に記載の注意事項をよくお読みください。 このカタログの記載内容は2022年3月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 22CX00- 1
