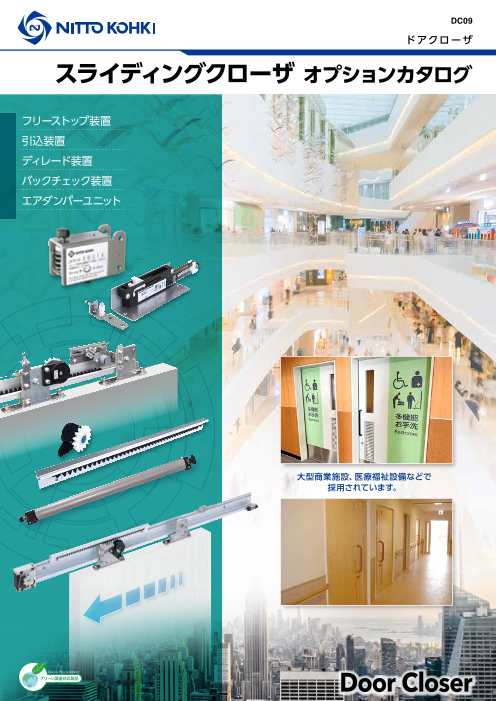

DC09 ドアクローザ スライディングクローザ オプションカタログ フリーストップ装置 引込装置 ディレード装置 バックチェック装置 エアダンパーユニット 大型商業施設、医療福祉設備などで 採用されています。 グリーン調達対応製品 Door Closer

スライディングクローザ Door Closer オプション装置の種類と機能 掲載ページ フリーストップ装置 ストップさせたい位置まで扉を開け、手を離すことにより、任意の位置で開扉状態を保持できます。 扉を閉じ方向に移動させるとストップが解除されます。 p.3 引込装置 全閉手前約25mmの位置から強く引き込むことができます。 電気錠のラッチが固い、気密材等による閉じ際の抵抗が大きい場合等に有効です。 p.5 ディレード装置 高齢者、身障者、荷物の搬入等で扉を通過する際、安全に通過できるように、扉全開位置からの閉扉 時間を遅らせることができます。 p.9 バックチェック装置 扉を急激に開けた際の緩衝装置です。 p.12 オプション装置対応一覧表 ◆Cシリーズ（一般扉用） ベース機種 オプション装置 使用区分 傾斜式 水平式 フリーストップ ディレード バックチェック エアダンパー DSCシリーズ NSCシリーズ 装置注1 装置注1 装置注1 引込装置 ユニット DSC-CW03 NSC-CW23 ○ ○ ○ ○ ○ 木製建具 DSC-CW08 NSC-CW48 ○ ○ ○ ○ ○ DSC-CWKS03 NSC-CWKS23 ○ ○ ○ DSC-CWKS08 NSC-CWKS48 ○ ○ ○ DSC-C03 ○ ○ ○ ○ ○ DSC-C08 NSC-C48 ○ ○ ○ ○ ○ 鋼製建具 DSC-CKS03 ○ ○ ○ DSC-CKS08 NSC-CKS48 ○ ○ ○ DSC-C015 NSC-C1215 ○ ○ 受注対応 　 重量鋼製建具 DSC-CKS015 NSC-CKS1215 ○ 受注対応 NSC-C2525 NSC-CKS2525 アルミオートドア枠 対応（内蔵型） NSC-CA48 ○ ○ ○ ○ 注2 ○ 注1）フリーストップ装置、ディレード装置、バックチェック装置の併用はできません。（いずれかひとつのオプション装置のみ使用できます。） 注2）枠形状によっては、オプション装置が取り付けられない場合があります。 ◆CVシリーズ（一般扉用） ベース機種 オプション装置 使用区分 傾斜式 水平式 フリーストップ ディレード バックチェック エアダンパー DSCシリーズ NSCシリーズ 装置※1 装置※1 装置※1 引込装置 ユニット DSC-CW30V ○ ○ ○ ○ ○ 木製建具 DSC-CW60V NSC-CW60V ○ ○ ○ ○ ○ DSC-CWKS30V ○ ○ ○ DSC-CWKS60V NSC-CWKS60V ○ ○ ○ DSC-C30V ○ ○ ○ ○ ○ DSC-C60V NSC-C60V ○ ○ ○ ○ ○ 鋼製建具 DSC-CKS30V ○ ○ ○ DSC-CKS60V NSC-CKS60V ○ ○ ○ 注1）フリーストップ装置、ディレード装置、バックチェック装置の併用はできません。（いずれかひとつのオプション装置のみ使用できます。） ◆CBシリーズ（浴室仕様） ベース機種 オプション装置 使用区分 傾斜式 水平式 フリーストップ ディレード バックチェック ダンパー DSCシリーズ NSCシリーズ 装置 装置 装置※1 引込装置 エア ユニット 鋼製建具 NSC-CB48 ○ ○ 重量鋼製建具 NSC-CB1215 ○ 受注対応 アルミオートドア枠 対応（内蔵型） NSC-CBA48 ○ ○ 注1 注1）枠形状によっては、オプション装置が取り付けられない場合があります。 1

スライディングクローザ Door Closer 機種仕様一覧表 スライディングクローザ オプション装置の種類と機能 ◆Cシリーズ（一般扉用） 掲載ページ 使用区分 閉駆動方式 戸袋壁収納 型　式 適用扉質量 [kg] 適用扉幅 10 30 60 80 150 250 [mm] フリーストップ装置 ストップさせたい位置まで扉を開け、手を離すことにより、任意の位置で開扉状態を保持できます。 非対応 DSC-CW03 扉を閉じ方向に移動させるとストップが解除されます。 p.3 傾斜式 DSC-CW08 （レール傾斜） 引込装置 全閉手前約25mmの位置から強く引き込むことができます。 対応 DSC-CWKS03 電気錠のラッチが固い、気密材等による閉じ際の抵抗が大きい場合等に有効です。 p.5 木製建具 DSC-CWKS08 ディレード装置 高齢者、身障者、荷物の搬入等で扉を通過する際、安全に通過できるように、扉全開位置からの閉扉 非対応 NSC-CW23 時間を遅らせることができます。 p.9 水平式 NSC-CW48 （ゼンマイバネ） バックチェック装置 扉を急激に開けた際の緩衝装置です。 対応 NSC-CWKS23 p.12 NSC-CWKS48 非対応 DSC-C03 700～1600 傾斜式 DSC-C08 （レール傾斜） オプション装置対応一覧表 鋼製建具 対応 DSC-CKS03 DSC-CKS08 水平式 非対応 NSC-C48 ◆Cシリーズ（一般扉用） （ゼンマイバネ） 対応 NSC-CKS48 ベース機種 オプション装置 傾斜式 非対応 DSC-C015 使用区分 傾斜式 水平式 フリーストップ ディレード バックチェック エアダンパー （レール傾斜） 対応 DSC-CKS015★ DSCシリーズ NSCシリーズ 装置注1 装置注1 装置注1 引込装置 ユニット 非対応 重量鋼製建具 NSC-C1215 DSC-CW03 NSC-CW23 ○ ○ ○ ○ ○ 水平式 対応 NSC-CKS1215★ DSC-CW08 NSC-CW48 ○ ○ ○ ○ 非対応 NSC-C2525 木製建具 ○ （ゼンマイバネ） 対応 900～2500 DSC-CWKS03 NSC-CWKS23 ○ ○ ○ NSC-CKS2525★ DSC-CWKS08 NSC-CWKS48 ○ ○ ○ アルミオートドア枠対応（内蔵型） 非対応 NSC-CA48 700～1600 DSC-C03 ○ ○ ○ ○ ○ ★印は受注生産品となります。 DSC-C08 NSC-C48 ○ ○ ○ ○ ○ 鋼製建具 DSC-CKS03 ○ ○ ○ ◆CVシリーズ（一般扉用） DSC-CKS08 NSC-CKS48 ○ ○ ○ 使用区分 閉駆動方式 戸袋壁収納 型　式 適用扉質量 [kg] 適用扉幅 DSC-C015 NSC-C1215 ○ ○ 受注対応 　 10 30 60 80 150 250 [mm] 重量鋼製建具 DSC-CKS015 NSC-CKS1215 ○ 受注対応 非対応 DSC-CW30V NSC-C2525 傾斜式 DSC-CW60V NSC-CKS2525 （レール傾斜） SC-CWKS30V 木製建具 対応 D アルミオートドア枠 DSC-CWKS60V 対応（内蔵型） NSC-CA48 ○ ○ ○ ○ 注2 ○ 水平式 非対応 NSC-CW60V （ゼンマイバネ） 注1）フリーストップ装置、ディレード装置、バックチェック装置の併用はできません。（いずれかひとつのオプション装置のみ使用できます。） 対応 NSC-CWKS60V 600～1600 注2）枠形状によっては、オプション装置が取り付けられない場合があります。 非対応 DSC-C30V ◆CVシリーズ（一般扉用） 傾斜式 DSC-C60V （レール傾斜） DSC-CKS30V ベース機種 オプション装置 鋼製建具 対応 DSC-CKS60V 使用区分 傾斜式 水平式 フリーストップ ディレード バックチェック エアダンパー DSCシリーズ NSCシリーズ 装置※1 装置※1 装置※1 引込装置 ユニット 水平式 非対応 NSC-C60V （ゼンマイバネ） 対応 NSC-CKS60V DSC-CW30V ○ ○ ○ ○ ○ 木製建具 DSC-CW60V NSC-CW60V ○ ○ ○ ○ ○ DSC-CWKS30V ○ ○ ○ ◆CBシリーズ（浴室仕様） DSC-CWKS60V NSC-CWKS60V ○ ○ ○ 使用区分 閉駆動方式 戸袋壁収納 型　式 適用扉質量 [kg] 適用扉幅 DSC-C30V ○ ○ ○ ○ ○ 10 30 60 80 150 250 [mm] DSC-C60V NSC-C60V ○ ○ ○ ○ ○ 鋼製建具 NSC-CB48 鋼製建具 水平式 DSC-CKS30V ○ ○ ○ 重量鋼製建具 （ゼンマイバネ） 非対応 NSC-CB1215★ 700～1600 DSC-CKS60V NSC-CKS60V ○ ○ ○ アルミオートドア枠対応（内蔵型） NSC-CBA48 注1）フリーストップ装置、ディレード装置、バックチェック装置の併用はできません。（いずれかひとつのオプション装置のみ使用できます。） ★印は受注生産品となります。 ◆CBシリーズ（浴室仕様） ◆CFシリーズ（ダブルレール仕様） ベース機種 オプション装置 使用区分 使用区分 閉駆動方式 戸袋壁収納 型　式 適用扉質量 [kg] 適用扉幅 傾斜式 水平式 フリーストップ ディレード バックチェック ダンパー 10 30 60 80 150 250 [mm] DSCシリーズ NSCシリーズ 装置 装置 装置※1 引込装置 エア ユニット 鋼製建具 鋼製建具 傾斜式（レール傾斜） DSC-C08F NSC-CB48 ○ ○ 水平式（ゼンマイバネ） NSC-C48F 重量鋼製建具 NSC-CB1215 ○ 受注対応 傾斜式（レール傾斜） 非対応 DSC-C015F 700～1600 アルミオートドア枠 重量鋼製建具 水平式 NSC-C1215F 対応（内蔵型） NSC-CBA48 ○ ○ 注1 （ゼンマイバネ） NSC-C2525F 900～2500 注1）枠形状によっては、オプション装置が取り付けられない場合があります。 1 2

フリーストップ装置 SFS-B型/SFS-B-H型/SFS-B-CV型 Door Closer ・ストップさせたい位置まで扉を開け手を離すことにより、任意の位置で開扉状態を保持できます。 ・工具なしで、手で簡単にストップ保持力調整が可能です。 ・左右勝手兼用です。（取付金具の取付方向により左右勝手が決まります） 機種仕様一覧表 ベース機種 フリーストップ装置 シリーズ名 傾斜式 水平式 型 式 DSC-CW03 NSC-CW23 DSC-CW08 NSC-CW48 DSC-CWKS03 NSC-CWKS23 DSC-CWKS08 NSC-CWKS48 Cシリーズ DSC-C03 NSC-C48 SFS-B型 DSC-C08 NSC-CKS48 DSC-CKS03 NSC-CA48 DSC-CKS08 DSC-C015 NSC-C1215 SFS-B-H型 DSC-CW30V NSC-CW60V DSC-CW60V NSC-CWKS60V DSC-CWKS30V NSC-C60V DSC-CWKS60V NSC-CKS60V CVシリーズ DSC-C30V SFS-B-CV型 DSC-C60V DSC-CKS30V DSC-CKS60V 部品外形図 単位：mm SFS-B型（DSC-C/NSC-C用） 取付板 6.5 15 4-Ø5.2 部品明細 サラモミ径 Ø8.5 ①本体 ‥‥‥‥‥‥‥‥‥１個 ②取付板 ‥‥‥‥‥‥‥‥１枚 本 体 ③スペーサ ‥‥‥‥‥‥‥１枚 ④サラ小ネジ Ｍ５×８ ‥‥‥４本 ストップ保持力 t=2.5 28 調整ネジ 58 金具取付方向 4-M5 スペーサ 本体 スペーサ 取付板 レール走行面 24 t=2 11 2-Ø5.2 右開き用 左開き用 SFS-B-H（DSC-C015/NSC-C1215用） 16 10 部品明細 取付板 ①本体 ‥‥‥‥‥‥‥‥‥１個 ②取付板 ‥‥‥‥‥‥‥‥１枚 本 体 ③サラ小ネジ Ｍ５×８ ‥‥‥４本 6-Ø5.2 サラモミ径Ø8.5 ストップ保持力 5.5 6 調整ネジ 58 4-M5 金具取付方向 本体 取付板 レール走行面 24 t=2 29 右開き用 左開き用 3 5.5 25 5.5 25 4 36.5 4 36.5 6.5 25 25 6.5 37 37 6 25 5.5 42 258.5 53

フリーストップ装置 部品外形図 単位：mm SFS-B-CV（DSC-CV / NSC-CV用） 4-Ø5.2 取付板 5 14 部品明細 尖り側 ①本体 ‥‥‥‥‥‥‥‥‥１個 本 体 ②取付板 ‥‥‥‥‥‥‥‥１枚 ③なべ小ネジ Ｍ５×８ ‥‥‥４本 ストップ保持力 調整ネジ 58 4-M5 t=2.5 金具取付方向 24 本体 取付板 尖り側 レール走行面 24 右開き用 左開き用 納まり図 単位：mm SFS-B（DSC-C/NSC-C用） ※本図は右開き勝手を示します。 フリーストップ装置 戸尻側ハンガー 戸先 開き方向 戸尻 SFS-B-H（DSC-C015 / NSC-C1215用） ※本図は右開き勝手を示します。 フリーストップ装置 戸尻側ハンガー 戸先 開き方向 戸尻 SFS-B-CV（DSC-CV / NSC-CV用） ※本図は右開き勝手を示します。 フリーストップ装置 戸尻側ハンガー 戸先 開き方向 戸尻 ※フリーストップ装置はゴム部にほこりが付着するとストップできなくなることがあるため、ストップしない場合はフリーストップ装置およびレールのほこりなどを拭き取ってください。 ※フリーストップ装置は消耗品です。ストップ保持力が弱くなりましたら調整ねじで保持力を調整してください。 調整・清掃してもストップできない場合は装置を交換してください。 4 5.5 25 4 36.5 37 5.5 25 6.5 25

引込装置 SCP-C型/SCP-CV型/SCP-CKSV型 Door Closer ・全閉手前約25mmの位置から強く引き込むことができます。 　電気錠のラッチが固い、気密材等による閉じ際の抵抗が大きい場合等に有効です。 ・現場の状況に合わせ引込力の調整が可能です。（調整範囲5～10N） ・左右勝手兼用です。 機種仕様一覧表 ベース機種 引込装置 シリーズ名 傾斜式 水平式 型 式 DSC-CW03 NSC-CW23 DSC-CW08 NSC-CW48 DSC-CWKS03 NSC-CWKS23 Cシリーズ DSC-CWKS08 NSC-CWKS48 SCP-C型 DSC-C03 NSC-C48 DSC-C08 NSC-CKS48 DSC-CKS03 NSC-CA48 DSC-CKS08 DSC-CW30V NSC-CW60V DSC-CW60V NSC-C60V DSC-C30V SCP-CV型 DSC-C60V CVシリーズ DSC-CWKS30V NSC-CWKS60V DSC-CWKS60V NSC-CKS60V DSC-CKS30V SCP-CKSV型 DSC-CKS60V 部品外形図 単位：mm 引込装置本体（SCP-C/SCP-CV/SCP-CKSV共通） ブラケット（SCP-C用） 202.5 144 19 108 5 2-Φ4.5（取付穴） 37.5 6 132 6 2-5.2×6.2 引込力 長穴 10 調整ネジ 25 18 108 18 17 （引込ストローク） 63 （扉全閉位置） 4-M4 ブラケット（SCP-CV用） ブラケット（SCP-CKSV用） 144 144 37.5 6 132 6 37.5 6 132 6 2-5.2×6.2 2-5.2×6.2 長穴 長穴 18 108 18 4-M4 18 108 18 4-M4 ピンブラケット（SCP-C用） ピンブラケット（SCP-CV用） （24.2） （2.8） 17.5 （20.2） ピンブラケット（SCP-CKSV用） 9.5 φ5 15.5 15.5 7.5 φ5 7.5 φ5 2-φ5.2 2-φ4.2 2-φ5.2 t2 t2 16 t2 16 7.5 16 3 7.5 5 φ8 62.5 t2 5.5 6.5 25 67.5 16.5 84 4.5 12 φ8 6.5 5.5 37 25.5 62.5 （12.5） 35 7 12 105 49.5 59 16.5 75.5 t2 t2 6.5 25 54.5 16.5 6.5 5.5 79.5 25.5 6.5 5.5 24 25.5 71 105 49.5

納まり図 単位：mm 引込装置 ※CADデータはホームページからダウンロードできます。 SCP-C型 6 サッシ内幅　W 75 レール長　L=W-150 75 81 132（引込装置取付位置） ピンブラケット （C寸法-39） 引込装置(本体) ブラケット(本体取付用) 120（C寸法） 120 120 120 15 B+21 A+120 B（全開時の竪枠との隙間） A（戸先のみ込み寸法） DW（700～1600） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 最小枠内寸法60以上 最小枠内寸法60以上 54.6 54.6 30 24.6 トラス小ネジ M5×16 なべ小ネジ M5×16 B（全開時の竪枠との隙間） 枠側タップ穴加工図（点検口側より見る）　M5（P=0.8） 調整寸法（300以下） 125 ピッチ300にて均等分 125 81 132 引込装置取付穴（M5） （C寸法-39） 30 30 レール取付穴（M5） 右開き ガイドローラ （オプション） 記事 1. 本図は右開きを示します。左開きは本図に対し、左右対称となります。 2. 本図は水平式NSC－C48での納まりを示します。 3. 他のシリーズの場合も、本図と同様の取付けとなります。 51.5（引込装置取付位置） 24 116.5 65 51.5 33 30以上 10 DH H 10 最小枠内寸法 150以上 116.5 65 51.5 33 30以上 10 DH H 10 143 最小枠内寸法 150以上 116.5 65 51.5 10 12 （R溝部）

納まり図 単位：mm 引込装置 ※CADデータはホームページからダウンロードできます。 SCP-CV型 7 サッシ内幅　W 75 レール長　L=W-150 75 96 132（引込装置取付位置） ピンブラケット (C寸法-24) 引込装置（本体） ブラケット（本体取付用） 120（C寸法） 120 120 120 15 B+32 A+120 B（全開時の竪枠との隙間） A（戸先のみ込み寸法） DW（600～1600） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 最小枠内寸法 58以上 最小枠内寸法 58以上 54.6（戸当り部） 54.6（戸当り部） 52.4 30 22.4 B（全開時の竪枠との隙間） トラス小ネジ M5×16 なべ小ネジ M5×16 枠側タップ穴加工図（点検口側より見る）M5（P=0.8） 調整寸法（300以下） 125 ピッチ300にて均等分 125 96 132 引込装置取付穴（M5） （C寸法-24） 30±5 30±5 レール取付穴（M5） 右開き ガイドローラ （オプション） 記事 1. 本図は右開きを示します。左開きは本図に対し、左右対称となります。 2. 本図は水平式NSC-C60Vでの納まりを示します。 3. 他のシリーズの場合も、本図と同様の取付けとなります。 46（引込装置取付位置） 37 101 55 46 33 30以上 10 DH H 10 最小枠内寸法 130以上 101 55 46 33 30以上 10 DH H 10 127.5 最小枠内寸法 130以上 101 55 46 10 11.5 （R溝部）

納まり図 単位：mm 引込装置 ※CADデータはホームページからダウンロードできます。 SCP-CKSV型 SC-C06V L/N 13110 SC-C06V L/N 13110 8 サッシ内幅　W 75 レール長　L=W-150 75 96 132（引込装置取付位置） ピンブラケット （C寸法-24） 引込装置（本体） ブラケット（本体取付用） 戸袋部 PS-04AR 強 弱 MIN MAX 120（C寸法） 120 120 120 D（全開時の竪枠との隙間） A+120 D A（戸先のみ込み寸法） 戸当りゴム（客先手配） 別途扉または竪枠に戸当りを設置してください。 DW（600～1600） 戸先 右開き 戸尻 有効開口　WO 引残し100以上 戸袋とのかぶり 50 引残し-B+55 戸袋部 最小枠内寸法 58以上 最小枠内寸法 58以上 52.9 52.9 30 22.9 トラス小ネジ M5×16 なべ小ネジ M5×16 B（戸先からのハンガーボルト位置） D（全開時の竪枠との隙間） 引残し100以上 枠側タップ穴加工図（点検口側より見る） M5（P=0.8） 調整寸法（300以下） 125 ピッチ300にて均等分 125 引込装置取付穴（M5） 96 132 50 引残し-B+55 （C寸法-24） 壁収納用ストップ戸当り取付穴（M5） 30±5 30±5 レール取付穴（M5） 開口部 戸袋部 ガイドローラ 右開き （オプション） 88.5（引込装置取付位置） 143.5 79.5 85 55 88.5 30 33 WEAK STRONG 30以上 10 DH H 10 最小枠内寸法 175以上 143.5 85 55 88.5 30 33 30以上 10 DH H 10 170 最小枠内寸法 175以上 143.5 85 55 88.5 30 10

ディレード装置 ＳDA-C型/ＳDA-CV型 Door Closer ・高齢者、身障者、荷物の搬入等で扉を通過する際、安全に通過できるように、 　扉全開位置からの閉扉時間を遅らせることができます。 ・閉扉遅延時間の調整が可能です。（調整範囲0～15秒） 機種仕様一覧表 ベース機種 ディレード装置 シリーズ名 傾斜式 水平式 型 式 DSC-CW03 NSC-CW23 DSC-CW08 NSC-CW48 右開き用：SDA-C-R型 Cシリーズ DSC-C03 NSC-C48 左開き用：SDA-C-L型 DSC-C08 NSC-CA48 DSC-CW30V NSC-CW60V CVシリーズ DSC-CW60V NSC-C60V 右開き用：SDA-CV-R型 DSC-C30V 左開き用：SDA-CV-L型 DSC-C60V ※ 壁収納タイプには対応しておりません。 ※ 本ディレード装置は左右勝手があります。発注の際は、左右勝手をご指定ください。 部品外形図 単位：mm SDA-C型 SDA-CV型 ダンパー（右開き用） ダンパー（右開き用） 33 69 33 69 t2 t2 2-φ5.2 2-φ5.2 ダンパー（左開き用） ダンパー（左開き用） 69 33 69 33 t2 t2 2-φ5.2 2-φ5.2 調整プレート（左右勝手共通） ピンプレート（左右勝手共通） プレートナット（左右勝手共通） 35 25 （80） （80） （100） 18 30 30 （調整範囲）（調整範囲） 12 25 2-φ4.2 11 35 t2 5.5 17 75 100 9 φ4 t2 68 60 26 25 5 14.5 （25） 26 25 60 68 t2 12 37 φ4 68 17.5 60 （37.5） 17.5 25 17.5 25 60 68 8 7

納まり図 単位：mm ディレード装置 ※CADデータはホームページからダウンロードできます。 ＳDA-C型 10 サッシ内幅　W 75 レール長　L=W-150 75 遅くなる 速くなる ディレード装置 30 30 ディレード装置 ダンパー (調整範囲) ピンプレート A+120 120 120 120 97（調整範囲中間位置） 15 B+21 A（戸先のみ込み寸法） B+15（4 調整範囲中間位置） DW B（全開時の竪枠との隙間） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 Ａ 最小枠内寸法 60以上 52.6 Ａ B（全開時の竪枠との隙間） 記事 1. 本図は右開きを示します。左開きは本図に対し、左右対称となります。 2. 本図は水平式NSC－C48での納まりを示します。 3. 他のシリーズの場合も、本図と同様の取付けとなります。 30 断面Ａ-Ａ 65 10 最小枠内寸法 120以上 12 （R溝部）

納まり図 単位：mm ディレード装置 ※CADデータはホームページからダウンロードできます。 ＳDA-CV型 11 サッシ内幅　W 75 レール長　L=W-150 75 遅くなる 速くなる ディレード装置 30 30 ディレード装置 ダンパー (調整範囲) 調節プレート A+120 120 120 120 バインド小ネジ M5×10 60 15 B+32 A（戸先のみ込み寸法） 75 B+208 ＤＷ B（全開時の竪枠との隙間） 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 Ａ 最小枠内寸法 58以上 54.6(戸当り部) Ａ B（全開時の竪枠との隙間） 記事 1. 本図は右開きを示します。左開きは本図に対し、左右対称となります。 2. 本図は水平式NSC－C60Vでの納まりを示します。 3. 他のシリーズの場合も、本図と同様の取付けとなります。 30±5 断面Ａ-Ａ 55 16 7 10 最小枠内寸法 110以上 11.5 （R溝部）

バックチェック装置 Door Closer ・急開時の戸尻側への衝撃・振動・衝撃音などを解消し、安全で静かなドアの開閉をサポートします。 ・衝撃によるドアや戸当などの部品の故障、ドアの脱落を防ぎます。 ・左右兼用です。 機種仕様一覧表 ベース機種 バックチェック装置 シリーズ名 傾斜式 水平式 型 式 制動ラックセット DSC-CW03 NSC-CW23 DSC-CW08 NSC-CW48 Cシリーズ DSC-C03 NSC-C48 SC-C型 制動装置 DSC-C08 NSC-CA48 DSC-C015 NSC-C1215 CBシリーズ NSC-CB48 SC-CB型 DSC-CW30V NSC-CW60V CVシリーズ DSC-CW60V NSC-C60V CV型 DSC-C30V DSC-C60V 納まり図 単位：mm ※CADデータはホームページからダウンロードできます。 Cシリーズ バックチェック用制動装置 バックチェック用制動ラックセット 戸先 右開き 戸尻 1. 本図は右開きを示します。左開きは本図に対し、左右対称となります。 2. 本図は水平式NSC-C48での納まりを示します。 3. 標準の制動装置と制動ラックを開き方向側に取付けることにより、扉開き方向への制動が可能となります。 ※制動装置のクラッチギヤ組込方向が左右勝手逆となります。 4. 他のシリーズの場合も、本図と同様の取付けとなります。 CVシリーズ バックチェック用制動装置 バックチェック用制動ラックセット PS-04AR 強 弱 MIN MAX 戸先 右開き 戸尻 PS-04AR 強 弱 MIN MAX 1. 本図は右開きを示します。左開きは本図に対し、左右対称となります。 2. 本図は水平式NSC-C60Vでの納まりを示します。 3. 標準の制動装置と制動ラックを開き方向側に取付けることにより、扉開き方向への制動が可能となります。 ※制動装置のクラッチギヤ組込方向が左右勝手逆となります。 4. 他のシリーズの場合も、本図と同様の取付けとなります。 5. フリーストップ装置、ディレード装置との併用はできません。 12 WEAK STRONG WEAK STRONG

エアダンパーユニット SCA-CV型/SCA-C型/SCA-CKSV型 Door Closer ・急閉時の枠への衝撃を緩和します。 （制動力は、使用環境に合わせて任意に調整可能） ・ドア質量最大80kgまで使用可能。 ・左右勝手兼用です。 仕様 項 目 型 式 SCA-C型 SCA-CV型 SCA-CKSV型 適用引き戸シリーズ NSC-C/DSC-C NSC-CKS/DSC-CKS NSC-CV/DSC-CV NSC-CKSV/DSC-CKSV 適用ドア質量 8０ｋｇ ６０ｋｇ 適用ドア幅 700 ～ 1600 最小枠内寸法 155ｍｍ x 60ｍｍ 135ｍｍ x 58ｍｍ 180ｍｍ x 58ｍｍ 左右勝手 兼用 納まり図 単位：mm ※CADデータはホームページからダウンロードできます。 エアダンパー（共通） マグネット（共通） (10) 390 (6) 5.5 379 5.5 3 2 M4 速度調整ネジ 最大ストローク 267 12.4 20 13 Ø25.6 5 19 5 29 Ø24

エアダンパーユニット SCA-CV型/SCA-C型/SCA-CKSV型 Door Closer 納まり図 単位：mm エアダンパーユニット ※CADデータはホームページからダウンロードできます。 ・急閉時の枠への衝撃を緩和します。 （制動力は、使用環境に合わせて任意に調整可能） SCA-C型 ・ドア質量最大80kgまで使用可能。 ・左右勝手兼用です。 ダンパー取付金具 マグネット取付金具 2-M4 35.5 M4 34.4 PS-04AR 強 弱 MIN MAX ハンガーＡ ハンガーＢ 矢印方向を扉の 中 矢印方向を扉の 中心に向けて取 中 り付けて下さい 心 心 中心に向けて取 り付けて下さい 2-∅4.2 12.1 2-∅5 部品構成一覧 部品名 数量 25 t2.3 エアダンパー（共通） １個 40 適用シリーズ マグネット（共通） １個 機種名 ダンパー取付金具 ２個 プレートナット t3.2 NSC-Cシリーズ プレートナット ４個 16 DSC-Cシリーズ マグネット取付金具 １個 M4 28 NSC-CKSシリーズ トラス小ネジ M４X８ ８個 DSC-CKSシリーズ ナベ小ネジ M５X１０ ２個 10 t2 20 仕様 SCA-CV型 項 目 型 式 SCA-C型 SCA-CV型 SCA-CKSV型 ダンパー取付金具 マグネット取付金具 適用引き戸シリーズ NSC-C/DSC-C NSC-CKS/DSC-CKS NSC-CV/DSC-CV NSC-CKSV/DSC-CKSV 2-M4 9 M4 35 34.4 PS-04AR 強 適用ドア質量 8０ｋｇ ６０ｋｇ 弱 MIN MAX 適用ドア幅 700 ～ 1600 2-∅5 最小枠内寸法 155ｍｍ x 60ｍｍ 135ｍｍ x 58ｍｍ 180ｍｍ x 58ｍｍ 12.3 左右勝手 兼用 部品構成一覧 部品名 数量 部品名 数量 適用シリーズ エアダンパー（共通） １個 トラス小ネジ M４X８ ４個 25 t2.3 機種名 マグネット（共通） １個 ナベ小ネジ M５X１６ ４個 40 2-6X14長穴 t3.2 28 NSC-CVシリーズ ダンパー取付金具 ２個 タッピントラスネジ Ｍ５Ｘ３０ ４個 DSC-CVシリーズ マグネット取付金具 １個 ナベ小ネジ M５X１０ ２個 納まり図 単位：mm ※CADデータはホームページからダウンロードできます。 エアダンパー（共通） マグネット（共通） SCA-CKSV型 (10) 390 (6) ダンパー取付金具 マグネット取付金具 5.5 379 5.5 3 2 2-M4 9 M4 39 M4 34.4 PS-04AR 強 弱 MIN MAX 速度調整ネジ 最大ストローク 267 12.4 20 12.3 2-∅5 部品構成一覧 部品名 数量 部品名 数量 適用シリーズ エアダンパー（共通） １個 トラス小ネジ M４X８ ４個 25 t2.3 機種名 マグネット（共通） １個 ナベ小ネジ M５X１６ ４個 40 2-6X14長穴 NSC-CKSVシリーズ ダンパー取付金具 ２個 タッピントラスネジ Ｍ５Ｘ３０ ４個 t3.2 DSC-CKSVシリーズ ナベ小ネジ M５X１０ ２個 7.2 28 マグネット取付金具 １個 13 14 Ø25.6 5 19 5 29 Ø24 WEAK STRONG WEAK STRONG WEAK STRONG 14 19 5 14 19 5 19 5 12 109 66 6 55 54 34 32 63.5 71 25 26 11.5 25 11.5 12.5 60 6.5 25 6.5 25 6.5 25 25 122 79 95

オートヒンジ 中心吊型 自己閉鎖機能を備えたドア内蔵型ヒンジ ドアに組み込み、きれいな外観を提供。 通常のスイングドアだけでなく、防火ドアの閉鎖、排煙、常時開閉、 給気ドアの開放にも適しています。 ・ ドア内蔵型 ドアに内蔵されるため、外側からは何も見えずドアの美観を高めます。 ・ 代表機種 ・ 防火、排煙、給気ドアに効果的 　 AFD、Aシリーズ 電磁レリーズを併用し、煙・熱感知器連動による防火ドアの閉鎖、 排煙・給気ドアの解放を行うことができます。 ・ 適用ドア質量 　50kg以下～650kg以下 ・ 優れた性能と耐久性 駆動／制御装置一体型。全国の電話ボックス（NTT）に採用されてい ［用途］ ます。また、ビル用防火ドアのトップシェアを誇ります。 常開・常閉防火ドア ・ 幅広い製品のラインアップ ［使用例］ ドアの大きさ・質量に合わせてお選びいただけます。 エレベータまわり、避難階段、附室、廊下、 電話ボックス オートヒンジ 丁番型 丁番にドアクローザ機能を内蔵 油圧機構と高度なスプリング技術によって、静かで滑らかな動作を実現。 閉じ速度が簡単に調整できる自己閉鎖機構と、シンプルなデザイン。 あらゆるドアに審美的なイメージと洗練された機能を提供します。 ・ 丁番にドアクローザ機能を内蔵 ドアの外観をシンプルに美しく仕上げます。 ・ 代表機種 ・ 充分な閉じ力 　 300型、100/200型、700型、1000型、 強弱2つのスプリングとその切り換え機構により、 　 2000型、PC型シリーズ 小型ながら充分な閉じ力があります。 ・ 適用ドア質量 ・ 簡単な閉じ速度調整 　 30kg以下～120kg以下 ドライバ1本で簡単に速度調整ができます。 ［用途］ ・ ストップ機能内蔵（一部製品） 一般ドア、防火ドア 85°、150°の位置でドアが停止します。 ［使用例］ ・ 幅広い製品のラインアップ 事務所、応接室、会議室、ホテル客室、玄関、住宅、 ドアの材質、大きさ、質量に合わせてお選びいただけます。 エレベータまわり、避難階段、門扉（防滴仕様） 取扱い販売店 本社・研究所／建築機器事業部 〒146-8555 東京都大田区仲池上2-9-4 Tel:03-3755-9953（代表）　Fax:03-3755-9955 西日本支社 〒537-0001 大阪府大阪市東成区深江北2-10-10 Tel:06-6975-8261（代表）　Fax:06-6975-2261 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2 Tel:052-726-9044（代表）　Fax:052-772-7744 ISO 9001 ISO 14001 支店：札幌／仙台／福岡 JQA-2025 ホームページ www.nitto-kohki.co.jp JQA-EM4057 本社/研究所 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」 または「カタログ」に記載の注意事項をよくお読みください。 このカタログの記載内容は2022年4月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 22DX00- 1
