「電動ドライバデルボ」用アクセサリ　トルクリアクションアーム

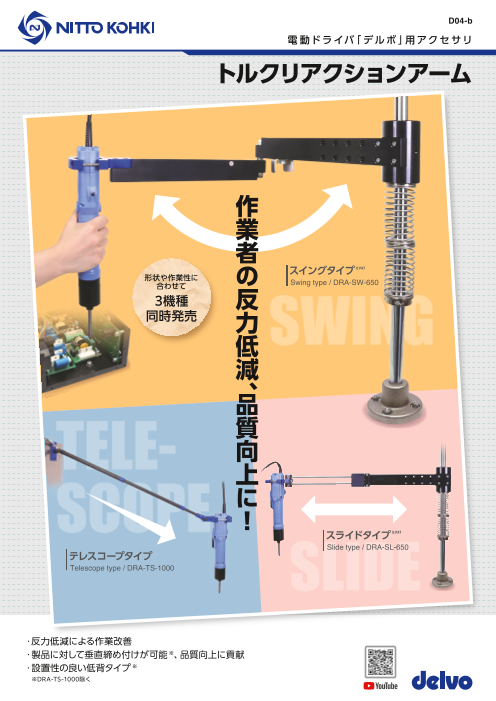

D04-a 電動ドライバ「デルボ」用アクセサリ トルクリアクションアーム 作 業 者 の スイングタイプ D.PAT 形状や作業性に 合わせて Swing type / DRA-SW-650 3機種 反 同時発売 力 低SWING 減 、品 TELE- 質 向 上 SCOPE に ！ スライドタイプ D.PAT SLSlide Itype D/ DRA-SL-E650 テレスコープタイプ Telescope type / DRA-TS-1000 ・反力低減による作業改善 ・製品に対して垂直締め付けが可能※、品質向上に貢献 ・設置性の良い低背タイプ※ ※DRA-TS-1000除く

仕 様 補用部品 型　式 DRA-SW-650 DRA-SL-650 （スイングタイプ） （スライドタイプ） ［ストローク延長セット］ 型式：DRW1000 全　高 (mm) 550 部品番号：TD09755-0 質　量 (kg) 4.2 内訳： 最大可動半径※1 (mm) R650（アーム角30°時） R400～R650 ①プッシュスプリング 上下ストローク※2 (mm) 　 100（150※3） 　 ②スプリングガイドＢ ASSY スライド量 (mm) ̶ 250 適合ドライバ径 (mm) φ30～φ52 最大ドライバ重量 (kg) 1.0 適用ドライバ 「デルボ」全機種 ① ② 型　式 DRA-TS-1000（テレスコープタイプ）※4 使用範囲（アーム長さ）(mm) 503～1000（503～1123） ① 質　量 (kg) 0.47 適合ドライバ径 (mm) φ30～φ52 適用ドライバ 「デルボ」全機種 ※延長前 ② ※1）φ52mm取付け時　※2）DLV70A取付け時　※3）ストローク延長セット使用時 ※4)ドライバの吊り下げは、ツールバランサをご使用ください。 ツールバランサ取付例 外観寸法図 単位：mm 垂直型 DRA-SW-650（スイングタイプ） 垂直型 DRA-SL-650（スライドタイプ） 台座拡大図 φ52 R650 4×φ 15 R650 4×φ6 P .6 C R400 320° D65 2 Ø40 φ5 台座 (250) 台座 ※アーム角±30°未満では 　使用しないでください。 Ø86 (722) (691) (332) (441) 360° 360° 伸縮型 503-1123 39 DRA-TS-1000（テレスコープタイプ） 8.5 30 180° 180° 360° 180° 登録販売店 本社・研究所／東日本支社 ISO 9001 〒146-8555 東京都大田区仲池上2-9-4　Te：l 03-3755-1111（大代表） ISO 14001 西日本支社 JQA-2025 日東会会員章 〒537-0001 大阪府大阪市東成区深江北2-10-10　Te：l 06-6973-5501（代表） JQA-EM4057 お求めは上記マ－クの 本社/研究所 日東会加盟店で 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2　Te：l 052-726-9041（代表） 支　　店： 札幌／仙台／新潟／松本／北関東／東京第一／東京第二／静岡／浜松／三河／名古屋／ 　　　　　北陸／京都／大阪第一／大阪第二／高松／岡山／広島／福岡 海外拠点： アメリカ／ドイツ／イギリス／タイ／インド／シンガポ－ル／インドネシア／オーストラリア／中国 ●お客様相談窓口（土・日・祝日を除く） ホームページ www.nitto-kohki.co.jp 受付時間 AM8:30～PM5:15 0120-210-216 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」または「注意書」をよくお読みください。 このカタログの記載内容は2025年1月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 25A-PDF 100（ストローク） 15 30° 30° 80 18 550 33 2 12 45 15 100（ストローク） 80 70 90 550 43 φ8.3 2×
