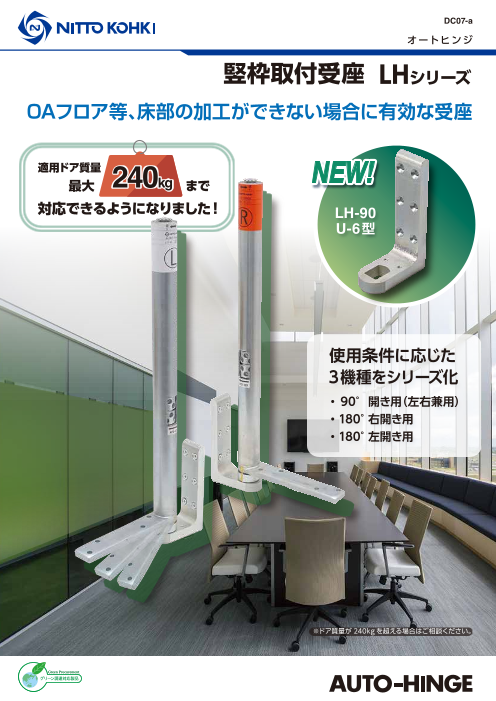

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1.6Mb)

竪枠取付受座 LHシリーズ

製品カタログ

床部の加工ができない場合に有効!適応ドア質量は最大240kg!使用条件に応じた3機種をラインアップしております。

「竪枠取付受座LHシリーズ」は、OAフロアのような床部の加工ができない現場に
中心吊型のドアを取る付ける際に有効な受座です。
周囲の温度変化による閉じ速度の変化を大幅に低減し
閉鎖時の安全性を確保した防火ドア用オートヒンジの「AFD-22-M」と「AFD-22-B」に
適応しております。

【掲載製品】
■「竪枠取付受座LHシリーズ」(3種)
■「ダブルシャフト式トップピボットNKOSピボット」

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
