不活性ガス・真空用 迅速流体継手「SP-Vカプラ Type A」

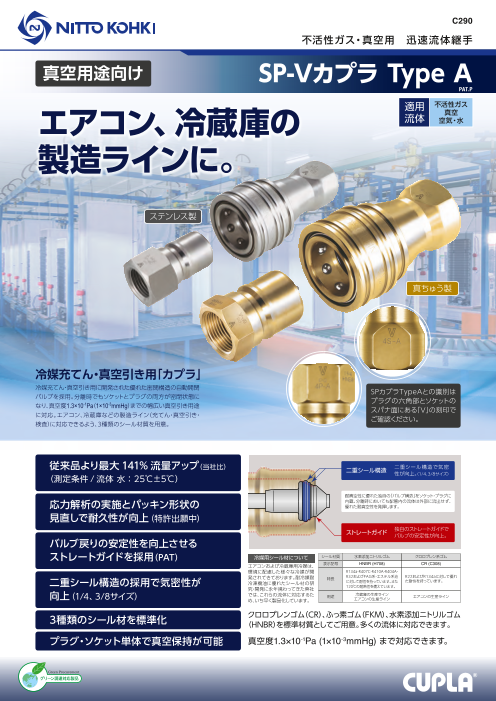

C290 不活性ガス・真空用　迅速流体継手 真空用途向け SP-Vカプラ Type A PAT.P 不活性ガス エアコン、冷蔵庫の 適用 流体 真空 空気・水 製造ラインに。 ステンレス製 真ちゅう製 冷媒充てん・真空引き用「カプラ」 冷媒充てん・真空引き用に開発された優れた密閉構造の自動開閉 SPカプラTypeAとの識別は バルブを採用。分離時でもソケットとプラグの両方が密閉状態に プラグの六角部とソケットの なり、真空度1.3×10-1P（a 1×10-3mmHg）までの幅広い真空引き用途 スパナ面にある「V」の刻印で に対応。エアコン、冷蔵庫などの製造ライン（充てん・真空引き・ ご確認ください。 検査）に対応できるよう、3種類のシール材質を用意。 従来品より最大141%流量アップ（当社比） 二重シール構造 二重シール構造で気密 性が向上。（1/4、3/8サイズ） （測定条件 /流体 水：25℃±5℃） 耐真空性に優れた独自の「バルブ構造」をソケット・プラグに 応力解析の実施とパッキン形状の 内蔵。分離時においても配管内の流体は外部に流出せず、 優れた耐真空性を発揮します。 見直しで耐久性が向上（特許出願中） ストレートガイド 独自のストレートガイドで バルブの安定性が向上。 バルブ戻りの安定性を向上させる ストレートガイドを採用（PAT） 冷媒用シール材について シール材質 水素添加ニトリルゴム クロロプレン系ゴム エアコンおよび冷蔵庫用冷媒は、 表示記号 HNBR (H708) CR (C308) 環境に配慮した様々な冷媒が開 R134a・R407C・R410A・R404A・ 二重シール構造の採用で気密性が 発されてきております。耐冷媒耐 特長 R32およびPAG系・エステル系油 R22およびR134aに対して優れ 冷凍機油に優れたシール材の研 に対して耐性を持っています。また た耐性を持っています。 究・開発に永年携わってきた弊社 120℃の耐熱性を備えています。 向上（1/4、3/8サイズ） では、これらの流体に対応するた 用途 冷蔵庫の生産ライン め、いち早く製品化しています。 エアコンの生産ライン エアコンの生産ライン 3種類のシール材を標準化 クロロプレンゴム（CR）、ふっ素ゴム（FKM）、水素添加ニトリルゴム （HNBR）を標準材質としてご用意。多くの流体に対応できます。 プラグ・ソケット単体で真空保持が可能 真空度1.3×10-1Pa (1×10-3mmHg) まで対応できます。 グリーン調達対応製品 ®

真空用途向け SP-Vカプラ TypeA 仕様 最小断面積 (mm2) 本体材質※1 真ちゅう・ステンレス鋼 (SUS304) 製品型式 2S-V-A×2P-V-A 3S-V-A×3P-V-A 4S-V-A×4P-V-A 6S-V-A×6P-V-A 2S-V-A 2P-V-A 3S-V-A 3P-V-A 4S-V-A 4P-V-A 6S-V-A 6P-V-A 製品型式 最小断面積 27 51 73 178 ソケット プラグ ソケット プラグ ソケット プラグ ソケット プラグ 取付ねじサイズ Rc 1/4 Rc 3/8 Rc 1/2 Rc 3/4 真空用途適合性 1.3×10-1Pa {1×10-3mmHg} 最高使用圧力※2 真ちゅう 5.0 {51} 3.0 {31} ソケット単体時 プラグ単体時 接続時 MPa {kgf/cm2} ステンレス鋼 7.5 {76} 4.5 {46} 使用可能 使用可能 使用可能 耐圧力※3 真ちゅう 7.5 {76} 4.5 {46} MPa {kgf/cm2} ステンレス鋼 10.5 {106} 6.5 {66} 接続時の空気混入量 ※使用条件によって異なります (mL) シール材質 表示記号 使用温度範囲 備 考 製品型式 2S-V-A×2P-V-A 3S-V-A×3P-V-A 4S-V-A×4P-V-A 6S-V-A×6P-V-A シール材質※4 クロロプレンゴム CR (C308) -20˚C～+80˚C 標準材質 空気混入量 1.1 2.7 3.9 11 使用温度範囲※5 ふっ素ゴム FKM (X-100) -20˚C～+180˚C 標準材質 水素添加ニトリルゴム HNBR (H708) -20˚C～+120˚C 標準材質 分離時の液だれ量 ※使用条件によって異なります (mL) ※1：ステンレス製（Rc1/2、Rc3/4）は受注生産品です。 ※2：「カプラ」を連続使用する際に、常時加わる圧力の許容値を示します。 製品型式 2S-V-A×2P-V-A 3S-V-A×3P-V-A 4S-V-A×4P-V-A 6S-V-A×6P-V-A 繰り返し最高使用圧力を超えて使用すると、漏れや破損の原因となります。 ※3：一時的に圧力が上昇しても「、カプラ」の性能に支障をきたさない圧力の限界値を示します。 液だれ量 0.8 2.1 3.4 9.5 ※4：シール材質がHNBRの商品は、出荷時にソケットのOリングへグリースを塗布しておりません。 ご使用の際は冷凍機油を塗布してからご使用ください。 ※5：使用可能な温度範囲は、使用条件によって異なります。 流量ー圧力損失特性図 〔測定条件〕　●流体名：水　●温度：25˚C±5˚C 推奨最大締付トルク N•m {kgf•cm} 1.0 {10} 取付ねじサイズ Rc 1/4 Rc 3/8 Rc 1/2 Rc 3/4 ① 2S-V-A×2P-V-A ② 3S-V-A×3P-V-A ② 真ちゅう 9 {92} 12 {122} 30 {306} 50 {510} ③ 4S-V-A×4P-V-A ① ③ トルク値 ステンレス鋼 14 {143} 22 {224} 60 {612} 90 {918} ④ 6S-V-A×6P-V-A ④ 0.1 {1} 流体の流れ方向 流体はソケット側・プラグ側の どちらからでも流せます。 0.01 {0.1} 互換性 0.001 {0.01} サイズが異なる場合は接続できません。同サイズの弊社製標準品SPカプラTypeA、 1 10 100 SP-Vカプラ、SPカプラに接続できます。その際は、流量にご留意ください。 流量Q [L/min] 製品型式・寸法表 プラグ おねじ取付用 ソケット おねじ取付用 T T C H L L H 質量 (g) 寸 法 (mm) 製品型式 相手側取付 質量 (g) 寸 法 (mm) 製品型式 相手側取付 ねじサイズ 真ちゅう ステンレス鋼 L C H T ねじサイズ 真ちゅう ステンレス鋼 L φD H T 2P-V-A R 1/4 37 32 36 22 六角17 Rc 1/4 2S-V-A R 1/4 130 129 58 28 二面19 Rc 1/4 3P-V-A R 3/8 63 56 40 25 六角21 Rc 3/8 3S-V-A R 3/8 202 192 65 35 二面21 Rc 3/8 4P-V-A ※ R 1/2 118 109 44 28 六角29 Rc 1/2 4S-V-A ※ R 1/2 396 388 72 45 二面29 Rc 1/2 6P-V-A ※ R 3/4 201 189 52 36 六角35 Rc 3/4 6S-V-A ※ R 3/4 680 644 88 55 二面35 Rc 3/4 ※ステンレス製の4P-V-A、6P-V-Aおよび4S-V-A、6S-V-Aは受注生産品です。 使用上のお願い ●ソケット単体またはプラグ単体では加圧使用しないでください。漏れや破損の原因となります。 ●「SPカプラ, SP-Vカプラシリーズ注意書」ならびに「カプラ製品総合カタログ」の【カプラ全般に関するご注意】、【カプラ使用上のお願い】の「不活性ガス用カプラ」の 　事項をよく読み、遵守してください。 登録販売店 本社・研究所／東日本支社 ISO 9001 〒146-8555 東京都大田区仲池上2-9-4　Te：l 03-3755-1111（大代表） ISO 14001 西日本支社 JQA-2025 日東会会員章 お求めは上記マ－クの 〒537-0001 大阪府大阪市東成区深江北2-10-10　Te：l 06-6973-5501（代表） JQA-EM4057 本社/研究所 日東会加盟店で 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2　Te：l 052-726-9041（代表） 支　　店： 札幌／仙台／新潟／松本／北関東／埼玉／八王子／東京第一／東京第二／静岡／浜松／ 　　　　　三河／名古屋／北陸／京滋／大阪第一／大阪第二／兵庫／高松／岡山／広島／福岡 海外拠点： アメリカ／メキシコ／ドイツ／イギリス／タイ／インド／シンガポ－ル／オーストラリア／中国 ●お客様相談窓口（土・日・祝日を除く） ホームページ www.nitto-kohki.co.jp 受付時間 AM8:30～PM5:15 0120-210-216 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」または「注意書」をよくお読みください。 このカタログの記載内容は2019年8月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 19HA20- 1 圧力損失△P [MPa {kgf/cm2}] D
